Project management body of knowledge pmbok

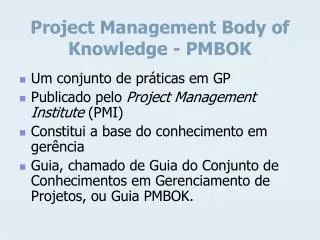

Project Management Body of Knowledge - PMBOK

  • Um conjunto de práticas em GP

  • Publicado pelo Project Management Institute (PMI)

  • Constitui a base do conhecimento em gerência

  • Guia, chamado de Guia do Conjunto de Conhecimentos em Gerenciamento de Projetos, ou Guia PMBOK.


As cincos fases de gp
As cincos fases de GP

Definição

Planejamento

Execução

Controle

Conclusão

Definição

Planejamento

Execução

Controle

Conclusão


Project management body of knowledge pmbok

Projeto de Digitalização de Diagnósticos por Imagens Médicas da Rede Pública do Município de São Paulo


Hist rico da presta o de servi os
Histórico da Prestação de Serviços Médicas da Rede Pública do Município de São Paulo

  • Situação Anterior

    • Contratos isolados com as autarquias coordenadorias de saúde;

    • Dificuldade de consolidação e falta de confiabilidade das informações;

    • Falta de histórico do paciente – ausência de rastreabilidade;

  • Gestor público não possui instrumentos adequados para análise e posterior elaboração de políticas de saúde pública


Novo modelo
Novo Modelo Médicas da Rede Pública do Município de São Paulo

  • Centralização dos contratos;

  • Digitalização de imagens radiológicas;

  • Vantagens.


Hardware em cada site hospitais
Hardware em cada Site (Hospitais) Médicas da Rede Pública do Município de São Paulo

  • Para atender a demanda de processamento e armazenamento de dados e imagens no DataCenter de cada Hospital a digitalizar, usamos o seguinte critério.


Estimativa da capacidade de exames em cada site totais
Estimativa da capacidade Médicas da Rede Pública do Município de São Paulode examesem cada Site/totais


Software a ser utilizado
Software a ser utilizado Médicas da Rede Pública do Município de São Paulo

Requisitos :

  • Robustez;

  • Flexibilidade;

  • Escalabilidade;

  • Confiabilidade;

  • suporte on-site e atualização tecnológica.


Storage site
Storage Médicas da Rede Pública do Município de São Paulo/Site

  • Cada um com capacidade de armazenamento de 3 TB bruto;

  • Espaço líquido de 2.1 TB;

  • Período on-line em cada Site de 6 meses de todos os exames digitalizados.


Storage site1
Storage Médicas da Rede Pública do Município de São Paulo/Site

  • Envio diário das informaçöes para o DataCenter próprio;

  • 97% de redundância instantânea - (D-1) - Datacenter / Site;

  • Em caso de CRASH no Site temos até as últimas 24 horas no Datacenter.


Configura o servidores
Configuraçäo Servidores Médicas da Rede Pública do Município de São Paulo

  • Servidor de Produção – Para gerenciar e processar todo o fluxo de dados e imagens entre as modalidades / Sistema PACS / RIS / Storage

  • 2 Processadores Intel Xeon Irwindale DP de 3.0 GHZ, 2 mb de memória Cachê

  • 2 GB de memória RAM

  • 5 discos rígidos de 73GB SCSI Ultra 320 de 10.000 rpm

  • Controladora SCSI

  • 2 interfaces de rede 10/100/1000 UTP

  • Discos Hot Swap

  • Fontes de Alimentação Redundantes e hot – swap


  • Configura o servidores1
    Configuraçäo Servidores Médicas da Rede Pública do Município de São Paulo

    • Servidor de Teste – Possibilita testar novas versöes de software e/ou atualização de sistema operacional, e homologar antes de colocar em produção.

  • 1 Processadores Intel Xeon Irwindale DP de 3.4 GHZ, 2 mb de memória Cache

  • 1 GB de memória RAM

  • 2 discos rígidos de 146GB SCSI Ultra 320 de 10.000 rpm

  • Controladora SCSI

  • 2 interfaces de rede 10/100/1000 UTP

  • Discos Hot Swap

  • Fontes de Alimentação Redundantes e hot – swap


  • Configura o storage
    Configuraçäo Storage Médicas da Rede Pública do Município de São Paulo

    • Storage – Faz todo o armazenamento de dados e imagens, tanto do Sistema PACS como do Sistema RIS

  • EMC AX-100 - DPE com 2 controladoras FC2

  • 04 discos rígidos de 250GB Serial Ata de 7.200 rpm

  • 512 MB de memória cache com mirror

  • Fontes de alimentação redundantes e Hot-Swap

  • 08 discos rígidos de 250GB Serial Ata de 07.200 rpm

  • Performance de 30.000 I/Os e 300MB/s

  • Ventiladores redundantes e Hot-Swap

  • Escalabilidade para até 12 HDDs

  • Fontes de alimentação redundantes e Hot-Swap

  • Fonte de alimentação standby (SPS) 120V


  • Configura o no break
    Configuraçäo No-Break Médicas da Rede Pública do Município de São Paulo

    • No-Break – Dimensionado para atender nossa demanda e suportar nossos equipamentos em pleno funcionamento até restabelecer a energia.

  • 3 KVA , com placa de gerenciamento remoto


  • Esta es visualizadoras
    Estações Visualizadoras Médicas da Rede Pública do Município de São Paulo

    • Nos pontos chaves do Hospital iremos disponibilizar estações

      visualizadoras de imagens radiográficas interligadas ao servidor do

      Sistema PACS aonde estão armazenadas todos os dados do

      paciente, como dados de localização, idade, sexo, etc; exames

      realizados, imagens, e laudos, divido em 2 tipos.


    Esta es visualizadoras1
    Estaçöes Visualizadoras Médicas da Rede Pública do Município de São Paulo

    • Simples

    • Para uma visualização confrontante e/ou para esclarecimento.

    • Laudos

    • Com monitores de alta definição específicos para radiologia digital, ficando em uma sala de laudos e/ou setores como UTI/PS, etc.


    Conex es
    Conexöes Médicas da Rede Pública do Município de São Paulo

    • Nos Sites temos conexões de ADSL de 2 MB/s, com tecnologia mista entre F.O e Cabo Metálico.

    • Entre o DataCenter Primário e Secundário: Conexões de MPLS de 8MB/s, sendo uma de produção e uma de backup com velocidade de 4MB/s;

    • Tecnologias diferentes;

    • Fornecedores de serviços diferenciados para termos um espelhamento total e seguro.


    Primeira etapa acesso remoto via internet
    Primeira Etapa Médicas da Rede Pública do Município de São PauloAcesso Remoto via Internet


    Sem replica o de datacenter
    Sem Replicaçäo de DataCenter Médicas da Rede Pública do Município de São Paulo


    Segunda etapa replica o seguran a de datacenter
    Segunda Etapa Médicas da Rede Pública do Município de São PauloReplicaçäo/Segurança de DataCenter


    Terceira etapa replica o seguran a links entre o datacenter principal e o secund rio backup imagem
    Terceira Etapa Médicas da Rede Pública do Município de São PauloReplicaçäo/Segurançalinks entre o DataCenter Principal e o Secundário/Backup Imagem


    Diagrama de blocos modalidades
    Diagrama de Blocos Médicas da Rede Pública do Município de São PauloModalidades


    Quarta etapa replica o seguran a para a internet acesso remoto laudos
    Quarta Etapa Médicas da Rede Pública do Município de São PauloReplicaçäo/Segurança para a InternetAcesso Remoto/Laudos


    Ris radiology information system grad gest o radiol gica
    RIS ( Médicas da Rede Pública do Município de São PauloRadiology Information System ) GRAD (Gestäo Radiológica)

    • Agendamentos

    • Pacientes

    • Laudos

      • Ultra-sonografia

      • Raios-X

      • Tomografia

      • Mamografia

      • Ress. Magnética

    • Faturamento

    • Relatórios


    Grad gest o radiol gica caracter sticas
    GRAD – Gestão Radiológica - Características Médicas da Rede Pública do Município de São Paulo

    • Software Desenvolvido para atender Diagnósticos por imagem das secretarias de saúde – SUS

    • Trabalha em estrutura client-server ou worksation, com opção de integração através de cargas

    • Flexível (trabalha com diversos bancos de dados)

    • Trabalha atualmente com banco de dados Opensource MySQL

    • Possibilita trabalhar com servidores Linux e estações Windows


    Fluxo hospitalar
    Fluxo Hospitalar Médicas da Rede Pública do Município de São Paulo

    Recepção Hospital

    Envelopes enviados à recepção

    Solicitação de exame

    Recepção (Agendamento de Exame)

    Exames disponíveis para retirada

    Digitação

    Conferência

    Assinatura

    Preparo

    Recepção (Atendimento)

    Realização do laudo

    Ficha (já com dados do agendamento)

    Realização do exame

    Exames a serem realizados

    Exames a serem laudados


    His ris e pacs workflow
    His, Ris e Médicas da Rede Pública do Município de São PauloPACS Workflow


    Controle de agendamentos marca o de exames
    Controle de Agendamentos (Marcação de exames) Médicas da Rede Pública do Município de São Paulo

    • Calendário

    • Fácil visualização das informações

    • Listagens de marcações por período ou médico


    Controle de agendamentos cadastro
    Controle de Agendamentos (Cadastro) Médicas da Rede Pública do Município de São Paulo

    • Preparos pré-definidos

    • Horários de Médicos

    • Feriados

    • Geração automática da matrícula


    Cadastro de fichas de atendimento
    Cadastro de Fichas de Atendimento Médicas da Rede Pública do Município de São Paulo

    • Rotinas automatizadas (agilidade no cadastramento)

    • Controles de exames e materiais

    • Reservas de Matrículas

    • Laudos Vinculados


    Laudos ultra sonografia
    Laudos (Ultra-sonografia) Médicas da Rede Pública do Município de São Paulo

    • Laudos com padrões pré-cadastrados (agrupados por exame)

    • Laudos customizáveis

    • Importação de arquivos (.RTF e .TXT)


    Faturamento pagamento de t cnicos
    Faturamento (Pagamento de Técnicos) Médicas da Rede Pública do Município de São Paulo

    • Separação por data e empresas prestadoras

    • Cadastros de tarefas e ajustes

    • Recibos de pagamento

    • Geração automática, utilizando informações do faturamento


    Configura es
    Configurações Médicas da Rede Pública do Município de São Paulo

    • Parâmetros gerais

    • Opções da ficha do paciente e de impressão

    • Parâmetros de faturamento

    • Parâmetros de Laudos


    Relat rios
    Relatórios Médicas da Rede Pública do Município de São Paulo

    • Operacionais (Exames, Materiais, para o Livro, etc.)

    • Faturamento (Totalizador, Resumo Geral, etc.)

    • Gerenciais (Estatísticas de Exames, Histórico por Unidade, etc.)


    Visualiza o de imagens dicom
    Visualização de Imagens DICOM Médicas da Rede Pública do Município de São Paulo

    • Worklists (grupo de imagens de um mesmo paciente)

    • Informações Adicionais

    • Recursos Visuais (brilho, contraste, etc.)


    Custos datacenter
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Ar Condicionado – CARRIER Split de Tubulação

      Carrier - 48000 BTU´s R$ 5.500,00 + 40% do valor total para instalação

      Situaçäo ideal 2 aparelhos para revezarmos e não deixarmos apenas um 24 horas ligado sempre.

      Custo Total : R$ 15.400,00


    Custos datacenter1
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Quadro de Distribuição de Energia - VEPAN

    • 50 bases - disjuntor Plug –IN

    • Chaparia 1,80 x 80 cm

    • Custo Total : R$ 24.500,00


    Custos datacenter2
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Piso Elevado com eletrocalha de energia e lógica

    • 50m2, valor por m2 = R$ 300,00

    • Custo Total : R$ 15.000,00


    Custos datacenter3
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Gerador Stemac - Tri-Fásico – STEMAC

    • 55 KVA, container antiruido de 85db,

    • controlador de velocidade

    • Custo Total : R$ 51.500,00


    Custos datacenter4
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Malha de Aterramento do piso elevado

    • 100 m lineares

    • Custo Total : R$ 6.000,00


    Custos datacenter5
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Porta Metálica Anti-Chama para CPD

    • 90cm de largura

    • Custo Total : R$ 2.300,00


    Custos datacenter6
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Sistema de Detecção de Incêncio Convencional

    • Custo Total : R$ 32.800,00


    Custos datacenter7
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Tubulação de Cobre

    • m linear = R$ 16,00

    • Custo Total : R$ 850,00


    Custos datacenter8
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Isolamento Térmico Tubulação

    • m linear = R$ 9,00

    • Custo Total : R$ 500,00


    Custos datacenter9
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • - Eletrodutos / Acessórios / Suportes para Sustentação Rede Refrigerada

    • Custo Total : R$ 2.200,00


    Custos datacenter10
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Sistema de CFTV - Smart Union

    • 4 câmeras internas e 4 câmeras externas

    • Câmeras, software de gerenciamento, instalação)

    • Custo Total : R$ 22.000,00


    Custos datacenter11
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Segurança Patrimonial

    • 2 vigilantes armados em regime 24x7

    • Custo Total : R$ 7.500,00 / mês


    Custos datacenter12
    Custos DataCenter Médicas da Rede Pública do Município de São Paulo

    • Iluminação do Data Center

    • Luminárias com Lâmpadas Fluorescentes duplas

    • valor unitário = R$ 65,00

    • Custo Total = R$ 780,00


    Hospedagem em servidores dedicados
    Hospedagem em Servidores Dedicados Médicas da Rede Pública do Município de São Paulo

    • Replica fiel do DataCenter principal.

    • Custo Total = R$ 20.000,00/mês


    Pacs picture archiving and communication system
    PACS Médicas da Rede Pública do Município de São Paulo(Picture Archiving and Communication System)


    Futuro
    Futuro Médicas da Rede Pública do Município de São Paulo


    Processos hospitalares e o pacs

    Teleradiologia Médicas da Rede Pública do Município de São Paulo

    Registro

    Laudo

    Sistema PACS

    Entrada

    Estação de

    Diagnostico

    Report

    Repository

    Solicitação de Exame

    Modality

    WorkList

    Modalidade

    Exame Completado

    Exame em Progresso

    Exame Completado

    Processos Hospitalares e o PACS
