年产 4 万吨DMC项目 Project of 40,000 ton/a DMC

1. 年产4万吨DMC项目 Project of 40,000 ton/a DMC Loading… … 浙江大学 一休团队 组长：龚 雪 组员：杨文平熊 珂 朱 月 吴睿达

2. 年产4万吨DMC项目 GUIDE BACKGROUND TECH CTRL NAVI ECO SUM 项目背景 Background 工艺系统 Technology 安全&控制 safety,control 厂区漫游 plant design 经济评价economy 项目总结 summary “非毒性化学品” Non-toxic 三次建设高潮 现阶段行业特点 DMC Industry < BACK NEXT >

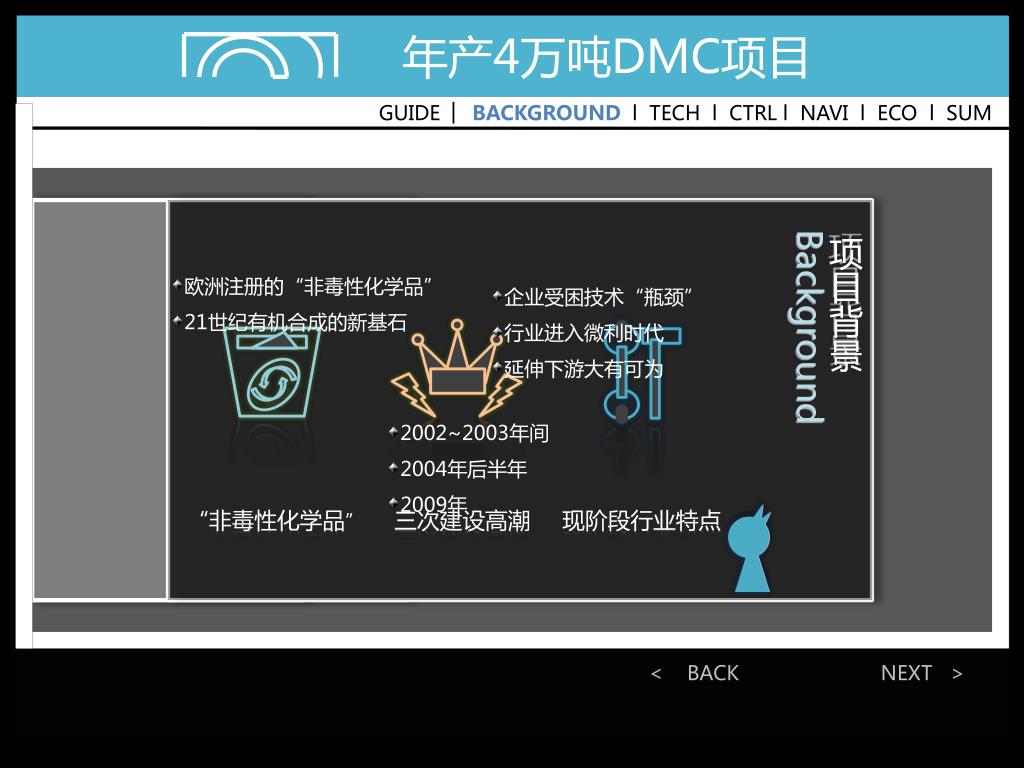

3. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM APPRENTICE 项目背景Background PREFESSIONAL • 欧洲注册的“非毒性化学品” • 21世纪有机合成的新基石 • 企业受困技术“瓶颈” • 行业进入微利时代 • 延伸下游大有可为 • 2002~2003年间 • 2004年后半年 • 2009年 “非毒性化学品” 三次建设高潮 现阶段行业特点 < BACK NEXT >

4. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM × Cl2 CH3OH 光气法 OCCl2 DMC × 原料路线 Raw materials route × CH3OH，O2 DMC 甲醇液相氧化羰基化法 CO × NO，CH3OH，O2 甲醇气相氧化羰基化法 DMC × CH3OH √ DMC CO2直接合成法 × CH3OH CO2 DMC 酯交换法 RC2H5O3 CH3OH CO(NH2)2 DMC 尿素醇解法 简单化、过程无毒化、无污染的非石油路线 Simple、Non-toxic、Clean、Non-petrol < BACK NEXT >

5. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 工艺系统 Technology 尿素 氨气副产物 > 工艺流程 > 工艺流程 合成段流程 synthesis process T=180 ℃ P=1.2MPa > 参数选择 T=180 ℃ 粗DMC > 节能降耗 > 设备选型 甲醇 中间产物 < BACK SKIP NEXT > 工艺流程 production process

6. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 常压初馏塔 加压精馏塔 常压精馏塔 工艺系统 Technology 精馏段流程 Refinement process > 工艺流程 > 参数选择 R=1.6 P=1.5MPa > 节能降耗 > 设备选型 精DMC 中间产物 < BACK SKIP NEXT > 工艺流程 production process

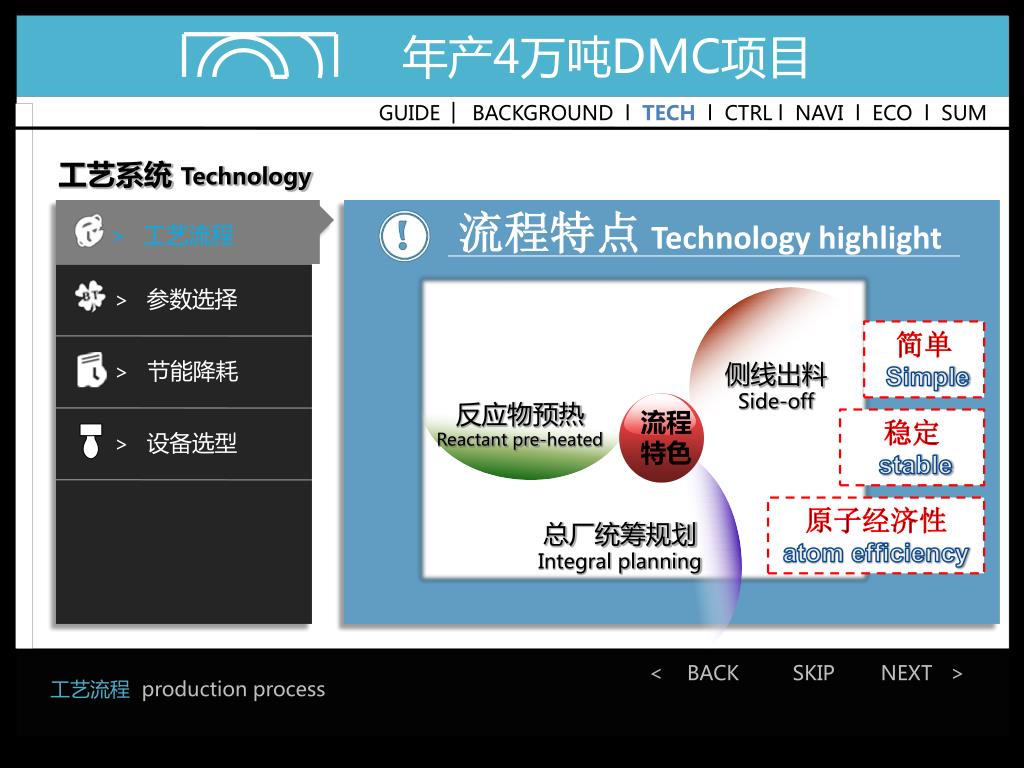

7. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 工艺系统 Technology 流程特点 Technology highlight > 工艺路线的选择 > 工艺流程 > 参数选择 简单 Simple 侧线出料 Side-off > 节能降耗 反应物预热 Reactant pre-heated 流程 特色 稳定 stable > 设备选型 总厂统筹规划 Integral planning 原子经济性 atom efficiency < BACK SKIP NEXT > 工艺流程production process

8. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 工艺系统 Technology 反应温度 Reaction temperature > 工艺路线的选择 > 工艺流程 > 参数选择 > 参数选择 > 节能降耗 > 设备选型 < BACK SKIP NEXT > 参数选择 determination of technology parameters

9. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 工艺系统 Technology 反应压力 Reaction pressure > 工艺路线的选择 > 工艺流程 > 参数选择 > 节能降耗 > 设备选型 < BACK SKIP NEXT > 参数选择 determination of technology parameters

10. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 工艺系统 Technology 其他条件 Other parameters > 工艺路线的选择 > 工艺流程 > 参数选择 • 空速 space velocity • 催化剂 catalyst • 催化剂用量 catalyst amount • 原料进料比 feed ratio • 尿素溶液浓度 concentration of urea solution • …… > 节能降耗 > 设备选型 < BACK SKIP NEXT > 工艺条件的选择 determination of technology parameters

11. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 工艺系统 Technology 换热网络设计Heat exchange network 夹点分析MER分析 热量目标 最优网络设计 松弛优化 > 工艺流程 > 参数选择 差压精馏，“三塔双效” pressured distillation, dual purpose 蒸汽多级利用 utilization of steam level by level 总厂统筹规划供热 integral planning of heat supply 142.5 > 节能降耗 > 节能降耗 > 设备选型 能耗降低>30% < BACK SKIP NEXT > 节能降耗 energy saving

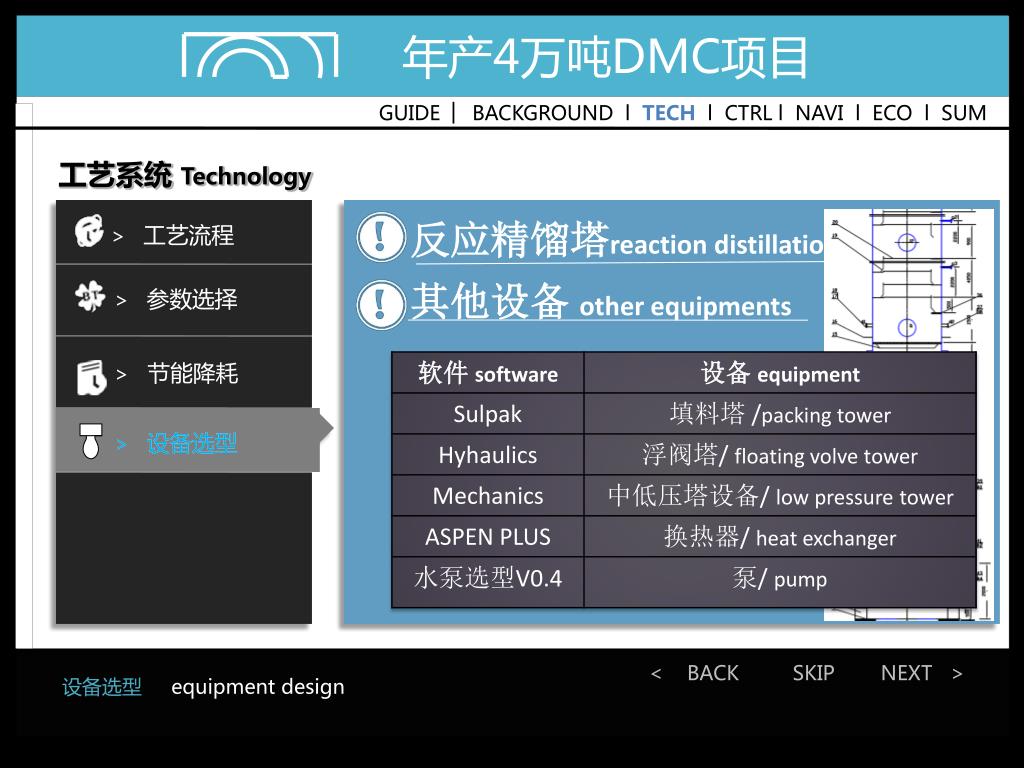

12. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 工艺系统 Technology 反应精馏塔reaction distillation tower > 工艺流程 其他设备other equipments > 参数选择 > 节能降耗 > 设备选型 > 设备选型 < BACK SKIP NEXT > 设备选型 equipment design

13. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 安全&控制 > 自动控制 1. 反应段 Reaction section > 自动控制 > HAZOP 泵采用 变频控制 > 分析实例 主流量： 尿素甲醇溶液 进料处采用 单闭环比值 控制系统 温度T 副流量： 甲醇气体 < BACK SKIP NEXT > 自动控制 automatic control

14. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 安全&控制 > 自动控制 1. 反应段 Reaction section > 自动控制 > HAZOP 2. 精馏段 Refinement section > 分析实例 DMC 精馏段 控制 提馏段 控制 DMC < BACK SKIP NEXT > 自动控制 automatic control

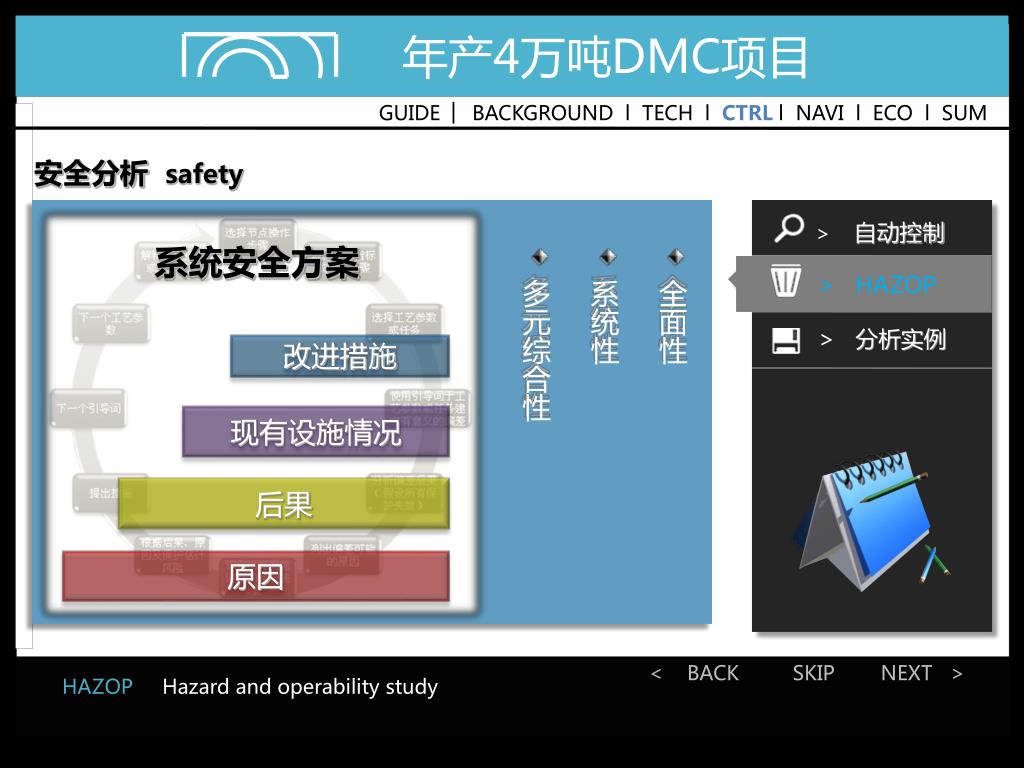

15. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 安全分析 safety > 自动控制 系统安全方案 • 全面性 • 系统性 • 多元综合性 > HAZOP > HAZOP > 分析实例 改进措施 现有设施情况 后果 原因 < BACK SKIP NEXT > HAZOPHazard and operability study

16. 年产4万吨DMC项目 情况2： 回流量过大 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 原因分析 安全&控制 > 自动控制 本工艺涉及： 设备数：40 主要工艺管道数：38 PID图上： 节点：65个 分析覆盖率：80% 节点39： 塔内液流量（过大） > 分析实例 > HAZOP > 分析实例 e.g. • 塔内液流量过大后果： • 产品质量下降； • 塔操作不稳定。 • 安全措施： • 安装高流量报警器； • 设置连锁切断阀。 情况1： 单闭环控制系统失灵 < BACK SKIP NEXT > 节点分析 panel point analysis

17. 年产4万吨DMC项目 • 企业所得税优惠 • taxes percent off • 亚洲甲醇与衍生物峰会 • summit of methanol&derivatives • 位于长江三角洲经济核心区 • economy center • 濒江近海，腹地广阔 • close to the ocean • 气候温和 • mild climate • 园区内配套设施完善 • full facilitated • 五大运输网络发达 • 5 transportation networks • 形成完善的链状供需关系 • supply chain GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 厂区布置Plant design > 厂址选择 > 厂址选择 > 厂址选择 南京化工园区 南京化工园区 > 布局理念 > 实施方法 > 厂区展示 < BACK SKIP NEXT > 厂址选择site selection

18. design 年产4万吨DMC项目 一字型布置 Linear layout 厂区布置 > 厂址选择 并行布置 Parallel layout 布 局 理 念 > 布局理念 > 布局理念 > 实施方法 安全布置 Safety concern > 厂区展示 < BACK SKIP NEXT > 布局理念 concepts of plant design

19. 年产4万吨DMC项目 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 厂区布置 plant design 实施方法methods employed > 厂址选择 > 实施方法 > 布局理念 1、厂区布置——安全，规范，运输，环保 plant layout—safety ,specifications, transport, environment protection 2、autoCAD——平面布置，车间布置 2D layout, workshop design 3、PDMS——车间立面图 3Ddrawing for workshops 4、sketch up——3D建模 3D modeling 5、navisworks——整合，渲染，动画制作 integration, rendering, animation > 实施方法 > 厂区展示 < BACK SKIP NEXT > 实施方法 supporting tools and methods

20. 年产4万吨DMC项目 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 厂区布置 plant design > 厂址选择 漫游展示 navigation display > 厂区展示 > 布局理念 > 实施方法 > 厂区展示 Click here < BACK SKIP NEXT > 厂区展示 plant display

21. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 经济评价 建设期贷款利息construction period loan interest460.8万元 > 经济评价 > 经济评价 > 静态分析 固定资产投资 fixed assets investment 12751.31万元 流动资金 floating assets 1912.696万元 > 不确定分析 > 敏感性分析 项目建设总投资 total investment 15124.8 万元 贷款总额 total loan:8000万元 < BACK SKIP NEXT > 经济评价 economic evaluation

22. 年产4万吨DMC项目 静态分析 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 静态分析 > 经济评价 投资 利税率 > 静态分析 > 静态分析 静态投资 收益率 2.5亿 > 不确定分析 投资 回收期 > 敏感性分析 投资利润率i 68.92% annual taxation ratio 33.39% static investment rate of return 39.28% Investment profit ratio 5.64年 payback period 累 计 现金流量 < BACK SKIP NEXT > 静态分析 statistic analysis 累计现金流量图/accumulated capital flowinggraph

23. 34.2% 1.37万吨 8103.196万元 盈亏平衡点BEP 盈亏平衡点率 BEP 净现值 NPV 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 不确定分析 > 经济评价 > 不确定分析 > 静态分析 > 不确定分析 > 敏感性分析 < BACK SKIP NEXT > 不确定分析 uncertainty analysis

24. 年产4万吨DMC项目 GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 税务优惠 敏感性分析 > 经济评价 经营成本 operating costs > 敏感性分析 > 静态分析 福利企业 welfare enterprise 高新技术产业 high-tech industry > 不确定分析 产量 output > 敏感性分析 销售价格 sales price < BACK SKIP NEXT > 敏感性分析 sensitivity analysis 税务优惠 tax concessions

25. 年产4万吨DMC项目 GUIDE BACKGROUND TECH NAVI ECO SUM GUIDE │ BACKGROUND l TECH l CTRL lNAVI l ECO l SUM 三废排放少 No wastes 原料路线创新 New material route 项目总结 工艺系统 项目背景 厂区漫游 消耗温室气体 “climate gas” consumption 反应设备创新 New reactor design 经济评价 If you are concerned about this,, Please refer to the report for Further information. 安全环保篇 Safety & Environment 产品结构创新 New product structure HAZOP分析 HAZOP analysis 创新篇 Innovation 三塔双效 Energy interuse 经济效益好 promising economic benefits 经济篇 Economy 节能篇 Energy-saving 社会效益好 Favorable social effect 热集成与优化 Heat integration < BACK NEXT >

26. 浙大一休团队 龚 雪 杨文平 朱 月 熊 珂 吴睿达 年产4万吨DMC THANK YOU
