Základy mechaniky, 10 . přednáška

Základy mechaniky, 10 . přednáška. Další úlohy pružnosti a pevnosti. Obsah přednášky :. obecná formulace problému rozložení napětí, přesné řešení vybraných úloh, numerické řešení - metoda konečných prvků. Doba studia :. asi 1 hodina. Cíl přednášky :.

skip
Download Presentation

Základy mechaniky, 10 . přednáška

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

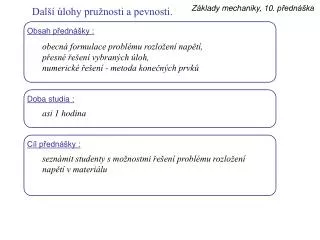

  1. Základy mechaniky, 10. přednáška Další úlohy pružnosti a pevnosti. Obsah přednášky : obecná formulace problému rozložení napětí, přesné řešení vybraných úloh, numerické řešení - metoda konečných prvků Doba studia : asi 1 hodina Cíl přednášky : seznámit studenty s možnostmi řešení problému rozložení napětí v materiálu

  2. sy tyz txy sx sz txz Základy mechaniky, 10. přednáška Jak již bylo zmíněno dříve, úloha rozložení napětí v materiálu je obecně popsána soustavou parciálních diferenciálních rovnic. Těleso je vystaveno působení vnějšího zatížení. V důsledku zatížení je materiál namáhán napětím. Na elementární krychličce definujeme 6 složek napětí - tři normálová napětí sx, sy a sz, a tři smyková napětí txy, tyz a txz. Jednotlivé složky napětí uspořádáme do tzv. „tensoru napětí“. Přesné řešení tensoru napětí je známo jen pro několik technických případů.

  3. Základy mechaniky, 10. přednáška Štíhlý nosník. tah s Normálové napětí s je na profilu rozloženo lineárně. z tlak

  4. Základy mechaniky, 10. přednáška Tlustý zakřivený nosník. z tlak Normálové napětí s je na profilu rozloženo nelineárně. tah s

  5. Základy mechaniky, 10. přednáška Kroucení kruhových hřídelů. Mk Smykové napětí t narůstá od středu lineárně.

  6. s tlak p tlak p r t s Základy mechaniky, 10. přednáška Tenkostěnná nádoba. Normálové napětí s ve stěně nádoby je rovnoměrně rozloženo.

  7. tlak p Základy mechaniky, 10. přednáška Tlustostěnná nádoba. st sr tlak p sr st Normálové napětí st (tečné) a sr (radiální) ve stěně nádoby je rozloženo nelineárně.

  8. sr st Základy mechaniky, 10. přednáška Rotující disk. V důsledku odstředivých sil vzniká v rovině disku dvojosý stav napjatosti - napětí st (tečné) a sr (radiální). w Zde : r - vzdálenost od středu rotace, r - hustota, m - Poissonovo číslo, w - úhlová rychlost rotace, A, B - integrační konstanty. r

  9. tlak Základy mechaniky, 10. přednáška Tenké kruhové desky. Vzniká dvojosý ohyb.

  10. Mk Základy mechaniky, 10. přednáška Existuje tedy jen omezená, ne příliš velká skupina úloh, u nichž známe přesné řešení.

  11. Základy mechaniky, 10. přednáška V ostatních případech používáme numerické metody. Nejužívanější je metoda konečných prvků. Tenká deska je namáhána ohybem. uložení tenká deska zatížení okrajové podmínky zatížení konečné prvky Geometrický tvar desky rozdělíme na poměrně malé oblasti - konečné prvky. V rohových uzlech prvků definujeme okrajové podmínky (uložení) a zatížení. Matematický popis má charakter soustavy algebraických rovnic. Zde K - matice tuhosti, u - sloupcová matice neznámých uzlových posunutí, f - sloupcová matice zatěžujících sil.

  12. Základy mechaniky, 10. přednáška V ostatních případech používáme numerické metody. Nejužívanější je metoda konečných prvků. Tenká deska je namáhána ohybem. uložení tenká deska zatížení Výsledkem je jednak deformace - posunutí jednotlivých uzlových bodů ... okrajové podmínky zatížení konečné prvky

  13. Základy mechaniky, 10. přednáška V ostatních případech používáme numerické metody. Nejužívanější je metoda konečných prvků. Tenká deska je namáhána ohybem. uložení tenká deska zatížení ... jednak rozložení napětí po ploše desky. okrajové podmínky zatížení konečné prvky
