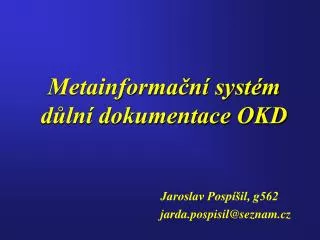

Metainformační systém důlní dokumentace OKD Jaroslav Pospíšil, g562 jarda.pospisil@seznam.cz
Úkoly: zpracujte přehled druhů důlní dokumentace zpracujte přehled archivované důlní dokumentace zpracujte mapu archivů s doprovodnými informacemi zpracujte jedno otvírkové dílo (jámu) Zásady pro vypracování
Cíle práce • zmapovat problematiku důlní dokumentace a archivované důlní dokumentace • zpracovat aktuální mapu archivů • vytvořit metainformační systém důlní dokumentace a aplikovat jej na vybrané otvírkové dílo
Důlně měřická dokumentace Geologická dokumentace Právně legislativní dokumentace Důlní dokumentace
1. Soubor základní dokumentace, kterou tvoří: o chráněném ložiskovém území, popř. chráněném území (CHLÚ, CHÚ) o dobývacím prostoru (DP) včetně katastrálních území (s uvedením jejich poměrného zastoupení), na kterých je DP stanoven o ochraně povrchu o ochraně proti plynonosným a vodonosným horizontům a jejich projevům o ochraně jam (ochranný pilíř, přímost jámy apod.) a ostatních hlav. důlních děl (HDD) o připojovacím a usměrňovacím měření o hlavním polohovém a výškovém měření technická zpráva (o převzaté dokumentaci, závěrečná zpráva o ložisku a evidenční listy hlavních důlních děl) evidenční kniha dokumentace. Důlně měřická dokumentace
2. Číselnou část dokumentu tvoří: zápisníky výpočtové knihy (výpočty polygonových a výškových pořadů) seznam souřadnic bodů základních důlních bodových polí odbírková dokumentace evidence a pohyb zásob ložiska Důlně měřická dokumentace
3. Grafická část obsahuje: náčrty základní důlní mapu profily a řezy mapu povrchu účelové důlní mapy Důlně měřická dokumentace
1. Prvotní geologickádokumentace Geologická dokumentace • Dokumentace průzkumných vrtů • Způsob provádění průzkumných vrtů se dokumentuje písemně i graficky. Zakresluje se v měřítku 1: 100. • Dokumentace provozních vrtů • Provozní vrty se dokumentují podle účelu, pro který se provádějí, a to do knih profilů. • Dokumentace čeleb • Dokumentace čeleb je grafickým záznamem o geologickém vývoji. Neprovádí se samostatně, ale jako doplněk dokumentace dlouhých důlních děl
2. Souhrnná geologická dokumentace Geologická dokumentace • Všeobecná zpráva o ložisku • Stručný geologický popis okolí ložiska • Geologie vlastního ložiska • Hydrogeologické poměry ložiska • Jakostní a technologická charakteristika užitkového nerostu • Geologicko-technické podmínky dobývání ložiska • Výpočet zásob
Právně legislativní dokumentace Organizace přiloží k žádosti o povolení hornické činnosti: • doklady o vyřešení střetu zájmů, jestliže hornickou činností jsou ohroženy objekty a zájmy chráněné podle zvláštních předpisů • seznam vyjímek, které byly pro plánovanou hornickou činnost organizaci povoleny příslušným orgánem (ochrana proti plynonosným a vodonosným horizontům a jejich projevům) • doklad o schválení projektové dokumentace podle zvláštních předpisů • doklad o schválení postupu dle zvláštního předpisu (zákon ČNR č. 62/1988 o geologických pracích a o Českém geologickém úřadu), jde-li o povolení vyhledávání a průzkum výhradního ložiska • výsledek hospodaření se zásobami výhradního ložiska
Archivy a archivace důlní dokumentace Uchovávání dokumentace • Skartační znak A (archiv) označuje písemnosti trvalé hodnoty a znamená, že po uplynutí skartační lhůty bude písemnost navržena k odevzdání do archivu . • Skartační znak S (stoupa) označuje písemnosti bez trvalé hodnoty, která bude po uplynutí skartační lhůty navržena ke zničení. • Skartační znak V (výběr) označuje písemnosti, jejichž hodnota bude posuzována až po uplynutí skartační lhůty, a podle výsledku posouzení bude navržena buď k odevzdání do archivu A, nebo ke zničení S.
Archivy a archivace důlní dokumentace Archivy důlní dokumentace • Hlavní archiv OKD, a.s. – Důl Odra, o.z. v Ostravě – Mariánských Horách • Archiv OKD, a.s. v Ostravě-Michálkovicích • Hornické muzeum, Ostrava-Petřkovice • Archiv města Ostravy • Archiv OBÚ v Ostravě • Zemský archiv, Opava • OKD, a.s. Důlní průzkum a bezpečnost, o.z. Paskov • Geologický průzkum, a.s. Ostrava-Hrabová • Geologický pavilon VŠB-TU, Ostrava-Poruba
Datový model - atributová část 1. Identifikace jámy
Datový model - atributová část 2. Báňské faktory
Datový model - atributová část 3. Územní faktory
Datový model - atributová část 4. Vrstvy
Datový model - atributová část 5. Archivy
Programové prostředky 1. Microsoft Visual Basic 5.0 je programovací jazyk vytvořený společností Microsoft a umožňující vyvíjet 32-bitové aplikace a využívat již vytvořené ovládací prvky ActiveX. 2. ESRI MapObjects 1.1 - sada programových ActiveX Component a umožňující snadnou a rychlou tvorbu aplikací využívajících geografická data. Obsahují ovladače pro spojování a začleňování objektů (OLE) a sestavu více než 35 programovatelných automatizovaných OLE objektů, které jsou určeny pro tvorbu mapových aplikací a pro zabudování mapovacích nástrojů do existujících negeografických aplikací. 3. ArcView 3.1 - desktop aplikace ArcView umožňuje vytvářet mapové vrstvy a následně i jejich aktualizaci, provádění síťových analýz nebo tvorbu 3D scén. Výrazným prvkem je možnost připojení atributové složky přes ODBC.
