miringoplasti timpanoplasti teknikleri ve ba ar s zl k nedenleri

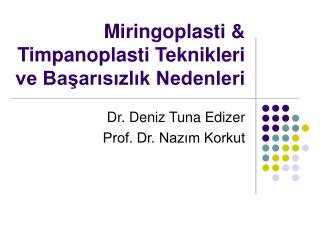

Miringoplasti & Timpanoplasti Teknikleri ve Başarısızlık Nedenleri

Dr. Deniz Tuna Edizer

Prof. Dr. Nazım Korkut

orta kulak
Orta kulak
  • Dış kulak yolundan gelen sinyalleri, kokleaya iletir (TM ve osiküler zincir)
  • ‘Ses gücü’ nün transformasyonu
  • Akustik transformer
slide3
Orta kulaktaki temel transformer mekanizması: TM alanı / stapes tabanı alanı
  • TM, gücü tüm alanı boyunca toplar ve bu gücü, stapes tabanına iletir.
  • basınç = güç / alan,

TM alanı:stapes = 20

- ideal şartlarda: ses basıncında 20 kat artış = 26 dB

slide4
Diğer transformer mekanizma: kaldıraç etkisi
  • Osiküllerin rotasyon ekseni etrafında, malleus ve inkusun uzunluk farkı
  • Rotasyon ekseni: anterior malleal ligamenti incudal ligamente birleştiren hat.
  • Malleus / inkus : 1.3

= 2 dB

slide5
Teorik olarak, orta kulak ses basıncı kazançı yaklaşık 28 dB (26 dB + 2 dB)
  • Ancak gerçekte, ölçülen kazanç 28 dB’in altındadır.
  • 1 kHz civarında maksimum kazanç sağlanır (20 dB).
teorik l len kazan
Teorik & Ölçülen kazanç
  • TM rijit bir kitle olarak hareket etmez
  • TM ve kemikçikleri geren kuvvet ve güç
  • Orta kulak boşlukları
  • Osiküler sistemde, > 1000-2000 Hz üzerinde kayma (slippage) sonucu, stapes hareketi azalır (eksen kayması veya eklemlerin fleksiyonu)
yuvarlak pencere yp
Yuvarlak Pencere (YP)
  • YP, kokleanın oval pencereden uzaktaki ucunda, perilenfin koklea içinde ileri-geri hareketine olanak sağlayan gevşek bir açıklık olarak görev yapar.
  • YP hareketleri:

- stapes tabanı hareketine cevap olarak

- pasif nitelikte (OP’de 22 kat basınç ↑)

pasif hareket
Pasif Hareket
  • Oval penceredeki 22 kat basınç artışı, YP’deki basınç artışının çok üzerindedir.
  • İntakt TM, YP’i kompetetif seslerden korumaktadır.

Dolayısıyla, YP’ye ulaşan ses şiddeti, koklear sıvının hareketini engellemekten ziyade, kuvvetlendirmektedir.

tm perforasyonunun i itme zerindeki etkisi
TM perforasyonunun işitme üzerindeki etkisi
  • TM yüzey alanının azalması ve orta kulağa giren ses basıncının TM medial yüzeyine çarpması
  • Yuvarlak pencereye ulaşan ses basıncının artması ve sesin, iki pencereye de aynı şiddette ve zamanda ulaşması
timpanoplastinin 2 temel prensibi
Timpanoplastinin 2 temel prensibi
  • Yuvarlak pencere için ses korunması: timpanik membran defektinin tamiri ve

orta kulağın mukoza ile kaplanması ve

orta kulağın havalanması

  • Ses-basınç transformasyonu için mobil bir osiküler zincir
timpanoplasti
Timpanoplasti
  • Orta kulaktaki hastalığın eradikasyonu, TM greftlenmesi ve işitme mekanizmasının rekonstrüksiyonu
  • Mastoidektomi (ICW & CWD) ile kombine edilebilir.
slide12
Rekürren hastalığı elimine etmek,
  • Kuru bir orta kulak ve dky sağlamak,
  • İntakt TM oluşturmak,
  • İşitmeyi düzeltmek
kontraendikasyonlar
Rezidüel koklear fonksiyonu olmayanlar

Dış – orta kulak maliniteleri

İnvaziv dış – orta kulak Pseudomonas enfeksiyonları

Kulak hastalığının intrakranial komplikasyonları

KOM akut alevlenmesi

Kronik eksternal otit

Nonfonksiyonel ÖT

Tek işiten kulak

Kontraendikasyonlar
pediatrik timpanoplasti
Pediatrik Timpanoplasti
  • Kolesteatom ve iletim tipi işitme kaybı oluşturan bilateral TM perforasyonu olmayan çocuklarda, timpanoplasti 10 yaşına kadar ertelenebilir. (ÖT fonksiyonu)
  • Rekürren OM ve kontralateral kulakta ef.OM disfonksiyonel ÖT’ne işaret etmektedir.
  • Bağışıklık sisteminin olgunlaşması ve östaki tüpü fonksiyonunun düzelmesi beklenir.
  • Adenotonsillektomi yapıldığında başarı şansı daha yüksek
  • Kolesteatom varlığında yaşın önemi yoktur.
slide15
Aşırı orta kulak fibrozisi
  • Nonfonksiyonel ÖT
  • Rekürren perforasyon
  • Protezin atılması

gibi durumlara bağlı tekrarlayan cerrahi başarısızlık varlığında, cerrahi yeniden denenmemelidir.

preop de erlendirme
Preop değerlendirme
  • Hikaye – fizik muayene > cerrahi yaklaşım, hastanın beklentileri
  • TM perforasyonu ve osiküler zincirin durumu
  • DKY boyutu > kanalplasti
  • Akan kulak varlığında, aspirasyon ve lokal ve/veya sistemik antibioterapi
  • Odyometri / diyapozon
  • Görüntüleme > kuru kulak !!!
preop de erlendirme1
Preop değerlendirme
  • Orta kulağın postop havalanması, timpanoplastinin başarısını etkileyen en önemli faktördür. Havalanma, büyük ölçüde ÖT fonksiyonuna bağlıdır.
  • ÖT fonksiyonu ???

- diğer kulağın havalanması

- yaş

- otore epizodu

- orta kulak mukozası

- cerrahi en önemli testtir, ÖT fonksiyonunu düzeltir

slide18
Lokal veya genel anestezi
  • DKY’na lidokain (%1), epinefrin (1:100000)
  • Betadin kullanılırsa, orta kulağa girmesi engellenmelidir
yakla mlar
Yaklaşımlar
  • Transkanal
  • Endaural > posterior perforasyon / 2nd look osikuoplasti
  • Postauriküler > anterior açı hakimiyeti

perforasyon boyutu

DKY anatomisi

cerrahın tercihi

Kullanılan yaklaşım ile TM perforasyonu tam olarak görülmelidir.

transkanal
Transkanal
  • Saat 6 ve 12 yönlerinde iki insizyon yapılır
greft materyalleri
Greft materyalleri
  • Temporalis fasya
  • Ven greftleri
  • Perikondrium
  • Kartilaj + perikondrium
  • Otolog yağ greftleri *
  • Alloderm **

* Fat graft tympanoplasty. Laryngoscope. 1962 Feb;72:188-92.

* Ringenberg JC, Fornatto EJ. The fat graft in middle ear surgery. Arch Otolaryngol. 1962 Nov;76:407-13.

** Downey TJ, Champeaux AL, Silva AB. AlloDerm tympanoplasty of tympanic membrane perforations. Am J Otolaryngol. 2003 Jan-Feb;24(1):6-13.

timpanoplasti tipleri
Timpanoplasti Tipleri

Zollner ve Wullstein, 5 tip timpanoplasti tanımlamıştır:

  • Tip 1: tüm kemikçikler mobil – osiküler rekonstr. gereksiz
  • Tip 2: inkus ve stapes intakt
  • Tip 3: stapes suprastrüktürü intakt
  • Tip 4: mobil stapes tabanı
  • Tip 5: hSCC fenestrasyonu yapılır
timpanoplastinin ama lar
Timpanoplastinin Amaçları
  • Patolojik durumun eradikasyonu
  • Hava içeren, mukoza ile döşeli orta kulak ve intakt TM
  • Mobil TM ve iç kulak arasında güvenli bir bağlantı sağlamak
teknikler
Teknikler
  • Underlay teknik

-Daha ziyade posterior perforasyonlarda kullanılır.

  • Overlay teknik

-Anterior bölgedekiler ve total perforasyonlarda kullanılır.

-Her türlü perforasyonda kullanılabilir.

  • Under-over teknik

-Posteriorda underlay, ön açıda ise overlay tekniğin kombine edildiği

materyal olarak kompozit greftin kullanıldığı yöntem...

medial greft underlay teknik
Medial Greft (Underlay) Teknik
  • Perforasyonun kenarları pik kullanılarak delinir ve forseps yardımıyla çıkarılarak taze yara haline getirilir.
  • Perforasyonun kenarındaki mukokütanöz bileşke hasar görür ve yara iyileşmesi başlar.
medial greft underlay teknik1
Medial Greft (Underlay) Teknik
  • TM medialinde kalan skuamöz epitelin çıkarılması gerekir

>>> kolesteatom

  • Timpanosklerotik veya ileri derecede atrofik TM segmentleri de eksize edilmelidir.
medial greft underlay teknik2
Medial Greft (Underlay) Teknik
  • Saat 6-12 yönlerinde, iki insizyon yapılır ve anulusa paralel vertikal insizyon ile birleştirilir.
  • DKY cildi ve periostu eleve edilir ve medial tabanlı flep oluşturulur. Posterior mezotimpanum ekspozisyonu çok iyi….
medial greft underlay teknik3
Medial Greft (Underlay) Teknik
  • Medial teknikte, kanalplasti nadiren kullanılır
medial greft underlay teknik4
Medial Greft (Underlay) Teknik
  • Orta kulak ve özellikle de östaki tüpü orifisi sponge ile doldurulur.
medial greft underlay teknik5
Medial Greft (Underlay) Teknik
  • Greft, spongeların üzerinden, manubriumun ve TM kalıntısının medialine yerleştirilir ve timpanomeatal flep yatırılır.
medial greft underlay teknik ba ar s zl klar
Medial Greft (Underlay) Teknik Başarısızlıkları
  • Rezidüel Perforasyonlar

-Yetersiz greftle kapatma veya greftin kayması sonucu

-Orta kulağın hava insuflasyonu ?

Anterior pars tensa perforasyonlarının underlay teknikle tamirinden sonra oluşabilir. Orta kulağa ve özellikle östaki orifisine uygun sponj yerleştirilir.

medial greft underlay teknik ba ar s zl klar1
Medial Greft (Underlay) Teknik Başarısızlıkları
  • Orta kulak atelektazisi

-Orta kulak havalanmasındaki

sorun,

-Östaki tüpünün

fonksiyonel durumunda

başarısızlık,

-Greftli zarın mediale göçü

Ventilasyon tüpü endikasyonu vardır.

medial greft underlay teknik ba ar s zl klar2
Medial Greft (Underlay) Teknik Başarısızlıkları
  • Attik retraksiyon poşu

-Skutum defektinin tamirindeki başarısızlık

-Pars flaccida poşu ve olası attik kolesteatoma oluşumu

-Superior kanal duvarının rekonstrüksiyonu gerekmektedir.

-Ventilasyon tüpünün fazla yararı olmaz.

medial greft underlay teknik6
Medial Greft (Underlay) Teknik
  • Avantajları

- kolay teknik

- tüm perforasyonlarda kullanılabilir

  • Dezavantajları

- ekspozisyon az

- dar DKY’nda ve geniş anterior perforasyonlarda uygulaması zor

lateral greft overlay teknik
Lateral Greft (Overlay) Teknik
  • Greft, TM kalıntısının fibröz tabakasının lateraline, manubriumun medialine yerleştirilir
  • TM’nın lateral yüzeyindeki skuamöz epitelin tam olarak çıkarılması gerekir
lateral greft overlay teknik1
Lateral Greft (Overlay) Teknik
  • Vasküler strip insizyonları, kemik-kartilaj bileşkesinin hemen medialinde birleştirilirler
  • Timpanomeatal flep eleve edilirken, anulus timpanik sulkusta bırakılır ve disseksiyon, kemik kanaldan TM lateral yüzeyine doğru ilerletilir.
lateral greft overlay teknik2
Lateral Greft (Overlay) Teknik
  • Anulusu tam olarak görmek için gerekirse kanalplasti

- TME hasarı !!!

anterior sulkusu ortaya koymak oldukça önemlidir.

lateral greft overlay teknik3
Lateral Greft (Overlay) Teknik
  • Özellikle anterior TM kalıntısı yoksa, anulusun lateralinde yeni bir sulkus oluşturulur.
slide42
Grefti destekleyecek kadar yeterli TM kalıntısı varsa, orta kulağa sponge desteğine gerek olmayabilir.
lateral greft overlay teknik4
Lateral Greft (Overlay) Teknik
  • Greft uygun boyuta getirilir ve manubriuma uyan bölgeye kesi yapılır.
  • Greft manubriumun medialinde, anulusun lateralinde kalır

- lateralizasyonu önlemek amacıyla -

  • Greft dky arka duvarına yatırılır.
lateral greft overlay teknik5
Lateral Greft (Overlay) Teknik

Ön açıda küntleşmeyi önlemek için, greft anterior kanal duvarı üzerine yatırılmamalıdır

Manubriuma bağlı TM kalıntısı varsa, greftin manubrium medialine yerleştirilmesi zorlaşır. Bu durumda manubriumun her iki tarafına insizyon yapılarak, TM manubriumdan ayrılır.

lateral greft overlay teknik6
Lateral Greft (Overlay) Teknik
  • Anterior kanal derisinin medial parçası, greftin 1mm kadar üzerinde kalmalıdır.
  • Ön açı yaklaşık 90° olmalıdır
lateral greft overlay teknik7
Lateral Greft (Overlay) Teknik
  • DKY cildi düzeltilerek, greftin üzerine yatırılır.
  • DKY cildi, ön açıda yeni sulkusun içine gömülür.
lateral greft overlay teknik8
Lateral Greft (Overlay) Teknik
  • DKY Gelfoam ile desteklenmelidir
lateral greft overlay teknik9
Lateral Greft (Overlay) Teknik
  • Avantajları

- geniş ekspozisyon

- tüm perforasyonlarda kullanılabilir

  • Dezavantajları

- uzun iyileşme zamanı

- daha zor teknik

- epitel incileri

- ön açıda küntleşme

- greftin lateralizasyonu

lateral greft overlay teknik ba ar s zl klar
Lateral Greft (Overlay) Teknik Başarısızlıkları
  • Orijinal TM’nın skuamöz tabakası tam olarak eleve edilmezse, greft ile TM arasında kalan epitel kalıntıları >

epitel incileri >

kolesteatom

lateral greft overlay teknik ba ar s zl klar1
Lateral Greft (Overlay) Teknik Başarısızlıkları
  • Greft anterior kanal duvarına yerleştirilirse veya ön açı 90° de tutulmazsa, fibröz doku ile dolu bir ölü boşluk ortaya çıkar > ön açıda küntleşme
  • TM nın vibratuar parçası azalır ve iletim tipi İK ortaya çıkar
lateral greft overlay teknik ba ar s zl klar2
Lateral Greft (Overlay) Teknik Başarısızlıkları
  • Greft manubriumun lateraline yerleştirilirse veya orta kulağa aşırı sponge doldurulursa >

greft lateralizasyonu

  • > 50 dB İK
  • Revizyon gerekir
slide53
A simple perforation of the tympanic membrane without other lesions of the middle ear transformer has two different effects on the hearing. First, there is the diminished surface of tympanic membrane on which sound pressure is exerted, causing diminished excursions of the ossicular chain. For a small perforation one mm in size Bekesy found that the loss of ossicular motion is confined to sounds below 400 cycles; it is 12 dB for 100 and 200 cycles, 29 dB for 50 cycles and 48 dB for the lowest audible frequency of 10 cycles. The larger the perforation, the greater the loss of surface on which sound pressure can act, with the additional factor that sound pressure entering the middle ear through the perforation acts on the posterior surface of the tympanic membrane against the sound pressure on the outer surface.
  • The second effect on the hearing of a simple perforation results from sound reaching the round window directly without the dampening and phase-changing effect of the intact tympanic membrane. This effect becomes greater with a larger perforation. Moreover, as the size of the remnant of tympanic membrane decreases, the hydraulic advantage produced by a large tympanic membrane on a small oval window disappears, so that sound reaches both windows with more nearly equal force and at nearly the same time. The resultant cancellation of vibratory movement of the cochlear fluid column produces the maximum hearing loss observed in simple perforation, as much as 42 dB for the speech frequencies.
slide54
Anterior processten çıkan, petrotimpanik fissürden geçen anterior mallear ligament ve posterior incudal lig > axis of rotation
  • 17:1 ve 1.3:1 >>> 22 kat basınç artışı

‘ses-basınç transformer oranı’

slide55
The preoperative assessment includes key historical information that must be considered. Age of onset, drainage, eustachian tube function, and previous surgery are the key historical factors. The extent of the perforation, presence of cholesteatoma, continuity of the lateral attic wall, presence of tympanosclerosis, status of the annulus and ossicles, segmental middle ear aeration, and physiology of the ear canal skin are all evaluated. In general, careful otomicroscopy will give its own history. Also any previous operative reports must be reviewed although they may not reflect the current status of the middle ear. Every effort should be made to dry the ear with topical drops, systemic antibiotics, or both.
  • Audiometric evaluation is necessary and includes tuning fork testing by the surgeon, air-bone-speech audiometry, and an index of suspicion for Tullio’s phenomenon which may be a subtle sign for labrynthine fistula. 5 Tullio’s phenomenon is said to be present when a loud noise precipitates vertigo.
  • During the preoperative period the risks, benefits, and alternatives of the procedure need to be discussed in the process of informed consent. General postoperative care should also be included in the preoperative visit.
slide56
Anterior processten çıkan, petrotimpanik fissürden geçen anterior mallear ligament ve posterior incudal lig > axis of rotation
  • 17:1 ve 1.3:1 >>> 22 kat basınç artışı

‘ses-basınç transformer oranı’
