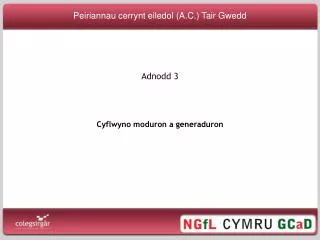

  1. Peiriannau cerrynt eiledol (A.C.) Tair Gwedd Adnodd 3 Cyflwyno moduron a generaduron

  2. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Nod • Deall anghenion gêr rheoli cychwynnwr modur anwythiad rotor cawell • Deall sut mae gwahanol fathau o gychwynwyr modur yn gweithio

  3. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Amcanion Ar ddiwedd y sesiwn, dylai myfyrwyr allu: • Gallu disgrifio cydrannau gêr rheoli Cychwynnwr Uniongyrchol Ar-lein (DOL) • Gallu disgrifio sut mae Cychwynnwr Uniongyrchol Ar-lein (DOL) yn gweithio • Gallu disgrifio sut y gellir gwrthdroi modur tair gwedd • Gallu disgrifio sut mae Cychwynnwr Uniongyrchol Ar-lein (DOL) sy’n cildroi yn gweithio • Gallu egluro problemau cychwyn Modur Anwythiad • Gallu disgrifio sut mae cychwynnwr STAR-DELTA yn gweithio

  4. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Cydrannau Cychwynnwr DOL DOL = Uniongyrchol Ar-lein = Gysylltiad uniongyrchol o statorcyfnodau at y cyflenwad Cam 3 FFIWSYS MCB Wedi’i gynllunio i weithredu’n gyflym iawn Amddiffyn yn erbyn ceryntau cylched fer i’r ddaear neu rhwng gweddau

  5. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Cydrannau Cychwynnwr DOL Ynysydd Ynysydd â ffiwsys annatod Mae’n gwneud y gylched yn farw gan ganiatáu gwaith cynnal a chadw Dylai fod wedi’i gyd-gloi â drws ac yn gloadwy er diogelwch

  6. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Cysylltydd Prif derfynellau pôl1, 3 & 5 Terfynell coil A1 & A2 terfynell cyswllt ategol 13 Coil Coil cyswllt ategol Y prif begynnau terfynell cyswllt ategol 14 Prif derfynellau pôl2, 4 & 6

  7. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Elfennau Chychwynnol DOL Prif derfynellau 1, 3 & 5 Cysylltydd terfynell cyswllt ategol 13 Terfynell coil A1 & A2 Pan gaiff coil ei egnioli mae’n troi’n fagnet Coil Cysylltau’r pôl yn cau Cyswllt ategol hefyd yn cau Terfynell cyswllt ategol 14 Prif derfynellau 2, 4 & 6

  8. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Cydrannau Cychwynnwr DOL Pan fydd y modur yn gorlwytho o ganlyniad i amodau gorlwytho, mae’r prif bolau yn agor Uned Gorlwytho (math thermol) Prif derfynellau 1, 3 & 5 Botwm ailosod N/C Cysylltau Ategol 95 & 96 Mae’r cysylltau ategol hefyd yn agor, a phan fyddant wedi’u cyd-gloi o fewn cylched reoli maent yn atal y modur rhag ailgychwyn ei hun pan fydd wedi oeri. . N/O Cysylltau Ategol97 & 98 Gellir defnyddio’r botymau pwyso coch er mwyn ailosod Prif derfynellau 2, 4 & 6

  9. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Cydrannau Cychwynnwr DOL Botymau cychwyn a stop Mae’r botwm Cychwyn yn wyrdd ac wedi’i fowntio’n gyfwyneb Mae’r botwm Stop yn goch ac yn ymwthio allan Mae gan y botwm Stop Brys ben coch siâp madarchen sydd yn cydio a rhaid ei droi er mwyn ei ryddhau Gall y cysylltau wrth gefn y switshis fod yn naill ai N/O neu N/C N/O cysylltwch N/C cysylltwch

  10. 3-gam cyflenwad Ffiwsys ynysydd Cyswllt ategol (Daliedydd) Cysylltydd C1 Uned gorlwyth OL1 Cyswllt ategol (Cydgloi) Daearu diogelwch Modur anwythiad Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON DOL Starter Sgematig Pŵer

  11. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Dol cychwynnol Cylched Reoli Cychwyn • Pwyso S2 • Coil C1 yn egnioli • Cysylltydd C1 yn cadw • S2 yn gallu ymryddhau Stopio Diffygion • Mae pwyso S1 yn torri’r gylched • Coil C1 yn dad-egnioli • Cyswllt cadw C1 yn gollwng allan • Gorlwyth yn achosi i OL 1 agor • Coil C1 yn dad-egnioli • Cyswllt cadw C1 yn gollwng allan

  12. Cydgloi mecanyddol Cyswllt Cildro C3 Gweddau yn cael eu cyfnewid yma gan C3 Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON 3-gam cyflenwad Ffiwsys Sgematig Pŵer ynysydd Cysylltydd ymlaen C1 Uned gorlwyth OL2 Modur anwythiad Daearu diogelwch

  13. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Control Circuit Reversing DOL Starter Cychwyn - Ymlaen • Pwyso S2 • Coil C2 yn egnioli • Cysylltydd C2 yn cadw • S2 yn gallu ymryddhau • Cyd-gloi trydanol gyda C3 Cychwyn - Cefn Stopio Diffygion • Pwyso S3 • C3 yn egnioli • Cysylltydd C3 yn cadw • S3 yn gallu ymryddhau • Cyd-gloi trydanol gyda C2 • Mae pwyso S1 yn torri’r gylched • Coil C2 neu C3 yn dad-egnioli • Cyswllt cadw C2 neu C3 yn gollwng allan • Fel ar gyfer DOL

  14. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Cerrynt uchel wrth gychwyn Cerrynt wrth gychwyn = 7 x cerrynt llawn Wrth i’r cyflymder gynyddu, mae’r cerrynt stator yn lleihau

  15. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Datrysiad:- Cychwyn mewn STAR, yna rhedeg mewn DELTA Induction Motor Starting Problems Cerrynt y modur yn dilyn cromlin STAR. Newid drosodd i gromlin DELTA ar ôl i’r modur gyrraedd 80% o’i gyflymder syncronaidd llawn Gellir newid drosodd gan ddefnyddio amserydd neu switsh allgyrchol

  16. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Datrysiad:- Cychwyn mewn STAR, yna rhedeg mewn DELTA Induction Motor Starting Problems Cerrynt y modur yn dilyn cromlin STAR. Newid drosodd i gromlin DELTA ar ôl i’r modur gyrraedd 80% o’i gyflymder syncronaidd llawn Trorym wrth gychwyn is mewn STAR yn golygu bod rhaid gwirio’r llwyth er mwyn sicrhau bod modd ei droi mewn

  17. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Prif gysylltydd C1 3-cam cyflenwi, ffiwsiau, ynysu a daear modur heb eu dangos Uned GorlwythOL1 Cychwynnwr Seren-delta Sgematig Pŵer U1 SEREN Cydgloi mecanyddol W2 U2 V2 Modur anwythiad Cyswllt Delta C3 W1 V1 Cyswllt Delta cysylltu U1 gyda W2 V1 gyda U2 W1 gyda V2 W2 U1 DELTA Cyswllt seren C2 W1 U2 Cyswllt Seren yn cysylltu U2 gyda V2 gyda W2 V1 V2

  18. Peiriannau cerrynt eiledol (A.C.) Tair GweddAdnodd 3 CYFLWYNO MODURON A GENERADURON Cylched Reoli Cychwynnwr Seren-delta Cychwyn • Pwyso S2 • Coil C1 yn egnioli • Cysylltydd C1 yn cadw • S2 yn gallu ymryddhau • Cysylltydd ategol C1 yn cau • Amserydd CR yn dechrau amseru • Coil C2 yn egnioli - seren • Amserydd CR yn gorffen amseru • Coil C2 yn dad-egnioli • Coil C3 yn egnioli - DELTA Stopio a Diffygion • Fel ar gyfer DOL
