Základy výpočetní techniky

1. Základy výpočetní techniky 2 Ing. Jan Popelka, Ph.D. Odborný asistent katedra informatiky a geoinformatiky Univerzita Jana Evangelisty Purkyně v Ústí nad Labem email: jan.popelka@ujep.cz WWW: http://www.volny.cz/popelka_jan/statistika

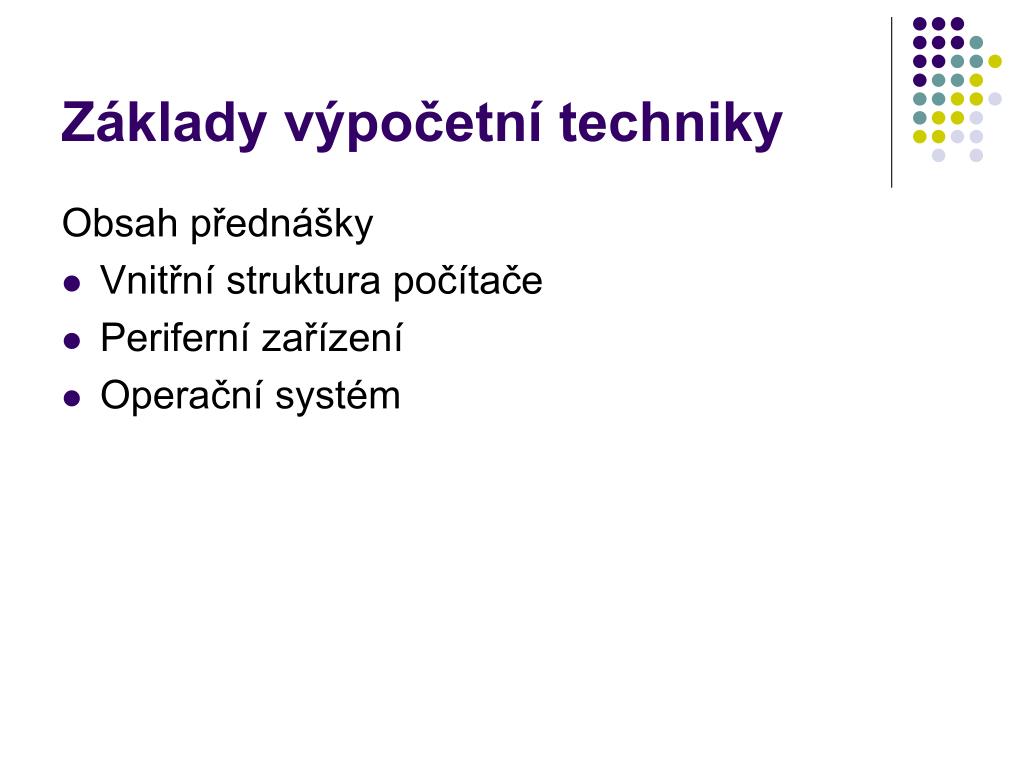

2. Základy výpočetní techniky Obsah přednášky • Vnitřní struktura počítače • Periferní zařízení • Operační systém

3. Vnitřní struktura počítače Tři hlavní technické díly počítače jsou: • Procesor • Operační paměť • Disk

4. Vnitřní struktura počítače Procesor Nejdůležitější prvek počítače – ekvivalent motoru v autě Určuje výkonnost počítače i jeho cenu. Největší výrobci Výkonnost se udává v MHz (dnes AMD 3000 MHz) IBM PC/XT (1983) měl 4,77 MHzIBM PC/AT (1984) měl 6 MHz

5. Vnitřní struktura počítače Procesor Levné procesory s nízkou výkonností postačují na provoz kancelářských aplikací. Drahé a vysoce výkonné procesory se využívají pro počítačové hry a náročné grafické práce. Procesor bývá vždy zakryt chladičem, protože se při práci zahřívá a bez chladiče by se po chvíli práce spálil.

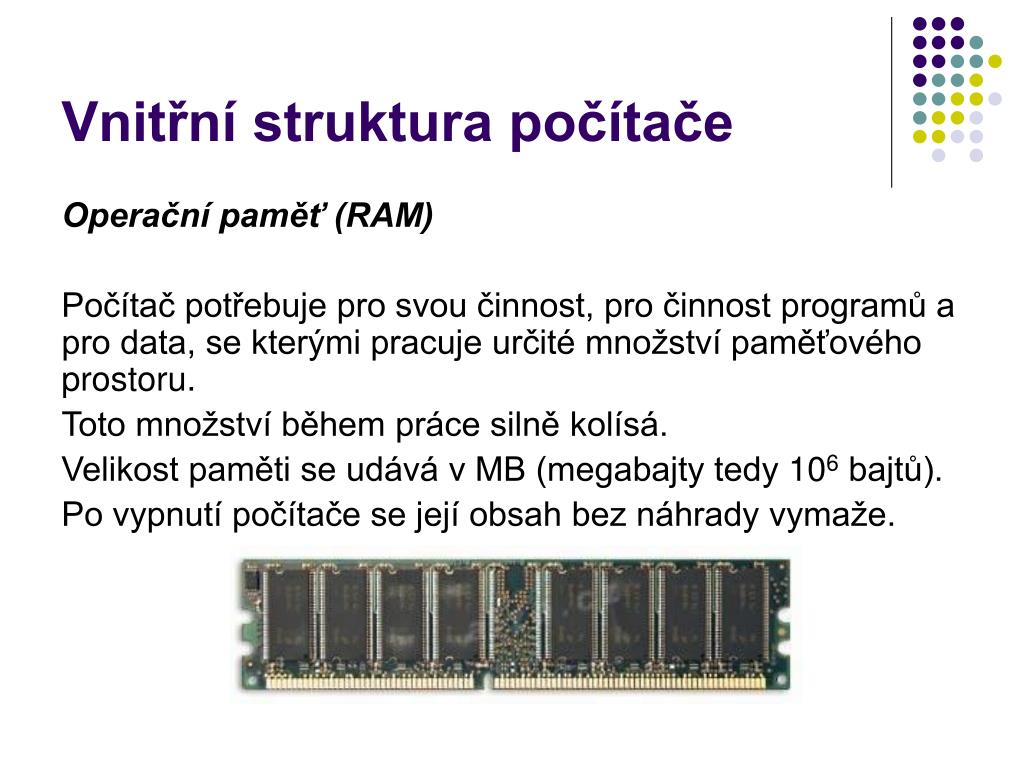

6. Vnitřní struktura počítače Operační paměť (RAM) Počítač potřebuje pro svou činnost, pro činnost programů a pro data, se kterými pracuje určité množství paměťového prostoru. Toto množství během práce silně kolísá. Velikost paměti se udává v MB (megabajty tedy 106 bajtů). Po vypnutí počítače se její obsah bez náhrady vymaže.

7. Vnitřní struktura počítače Operační paměť (RAM) Bajt (B) je základní datovou jednotkou počítače. Zjednodušeně znamená jedno písmeno nebo číslo, tedy jeden znak. kB kilobajt je 103 bajtů MB megabjat je 106 bajtů GB gigabajt je 109 bajtů TB terabajt je 1012 bajtů

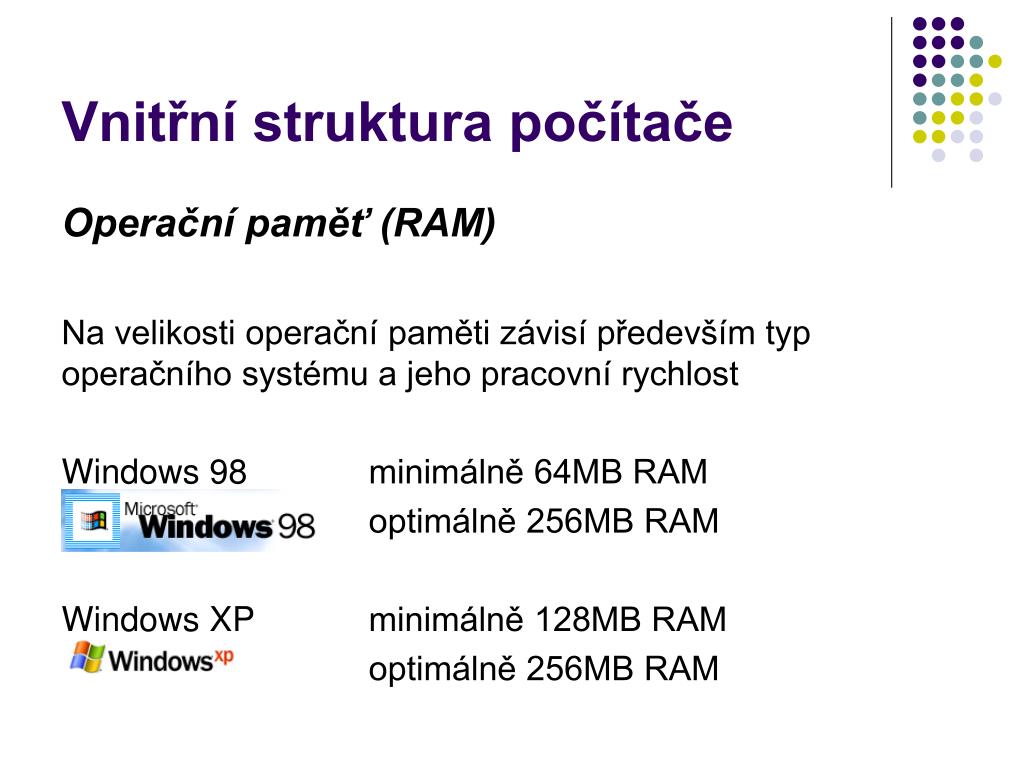

8. Vnitřní struktura počítače Operační paměť (RAM) Na velikosti operační paměti závisí především typ operačního systému a jeho pracovní rychlost Windows 98 minimálně 64MB RAM optimálně 256MB RAM Windows XP minimálně 128MB RAM optimálně 256MB RAM

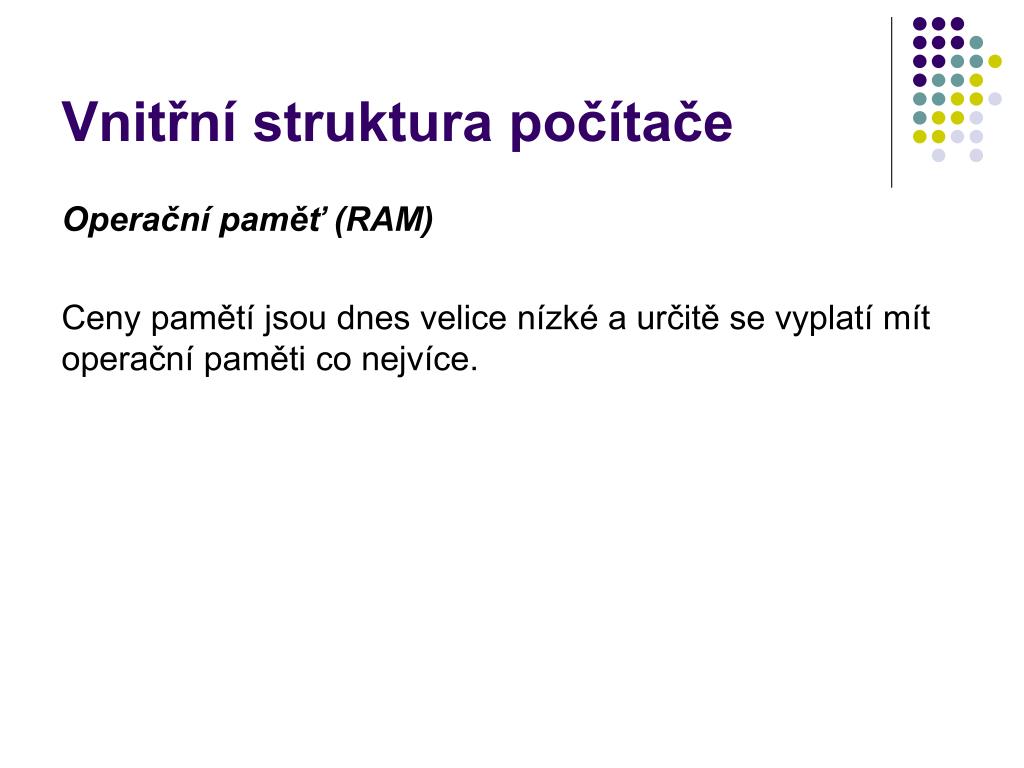

9. Vnitřní struktura počítače Operační paměť (RAM) Ceny pamětí jsou dnes velice nízké a určitě se vyplatí mít operační paměti co nejvíce.

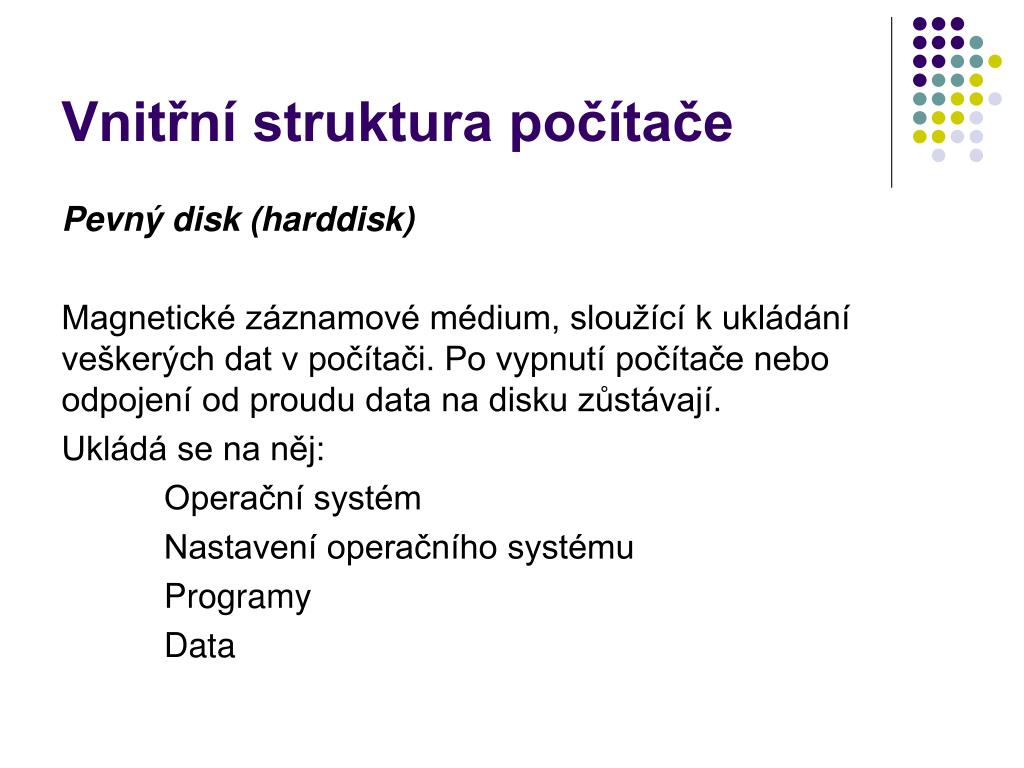

10. Vnitřní struktura počítače Pevný disk (harddisk) Magnetické záznamové médium, sloužící k ukládání veškerých dat v počítači. Po vypnutí počítače nebo odpojení od proudu data na disku zůstávají. Ukládá se na něj: Operační systém Nastavení operačního systému Programy Data

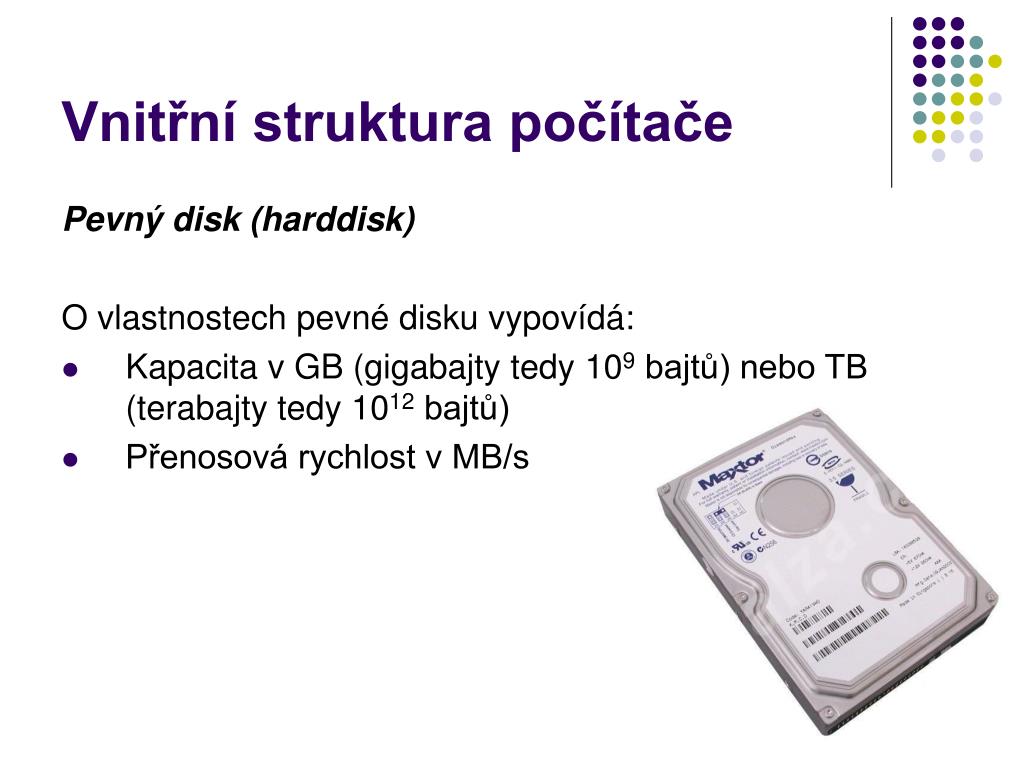

11. Vnitřní struktura počítače Pevný disk (harddisk) O vlastnostech pevné disku vypovídá: • Kapacita v GB (gigabajty tedy 109 bajtů) nebo TB (terabajty tedy 1012 bajtů) • Přenosová rychlost v MB/s

12. Vnitřní struktura počítače Pevný disk (harddisk) V počítači může být i více pevných disků nebo jeden disk rozdělený na více částí, které pak běžnému uživateli připadají jako samostatné disky. Na rozdíl od operační paměti, nelze jeho kapacitu jednoduše rozšířit. Je nutné koupit celý nový disk. Je poměrně trvanlivý. Výrobci udávají střední dobu mezi dvěma poruchami 5-10let.

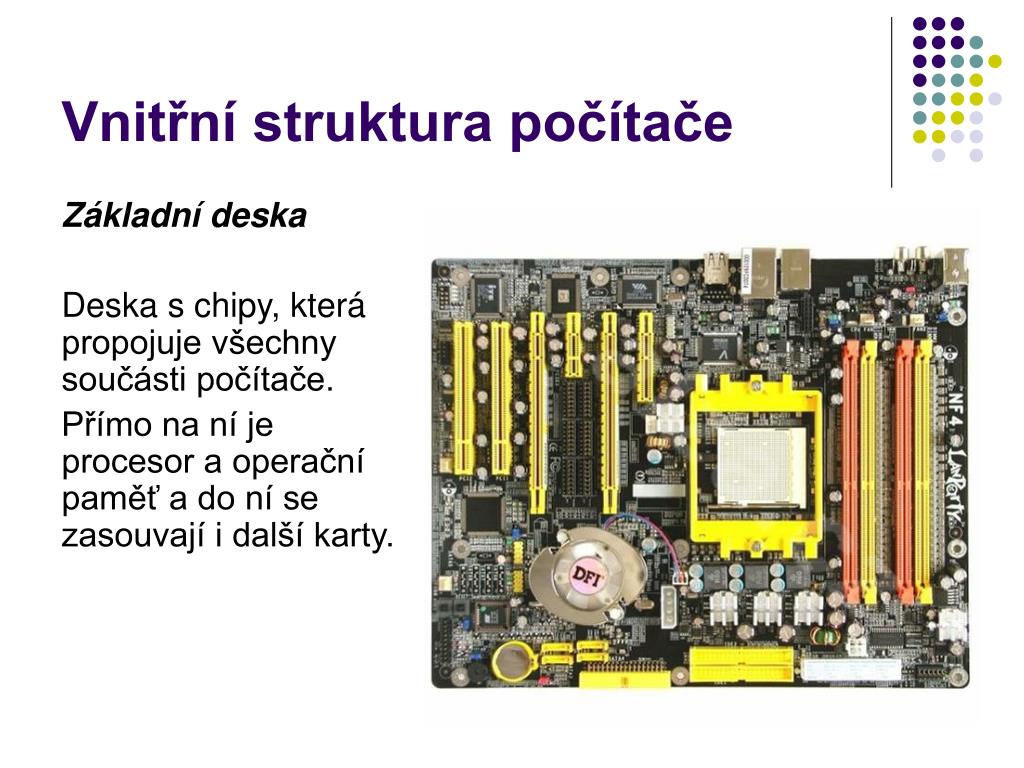

13. Vnitřní struktura počítače Základní deska Deska s chipy, která propojuje všechny součásti počítače. Přímo na ní je procesor a operační paměť a do ní se zasouvají i další karty.

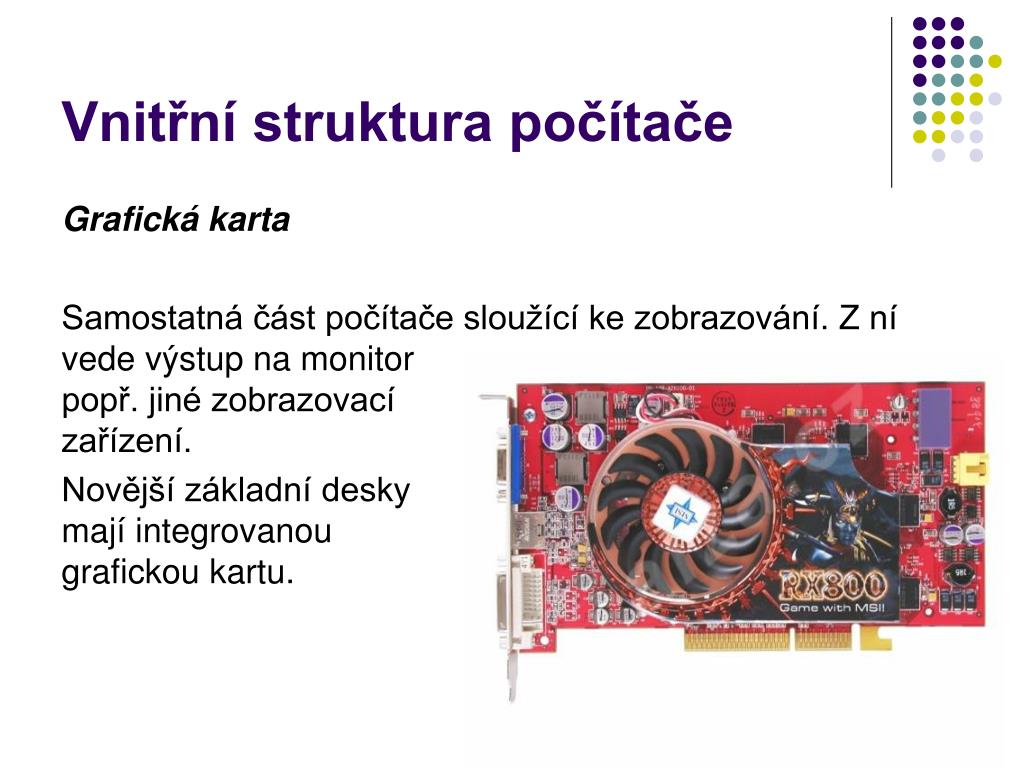

14. Vnitřní struktura počítače Grafická karta Samostatná část počítače sloužící ke zobrazování. Z ní vede výstup na monitor popř. jiné zobrazovací zařízení. Novější základní desky mají integrovanou grafickou kartu.

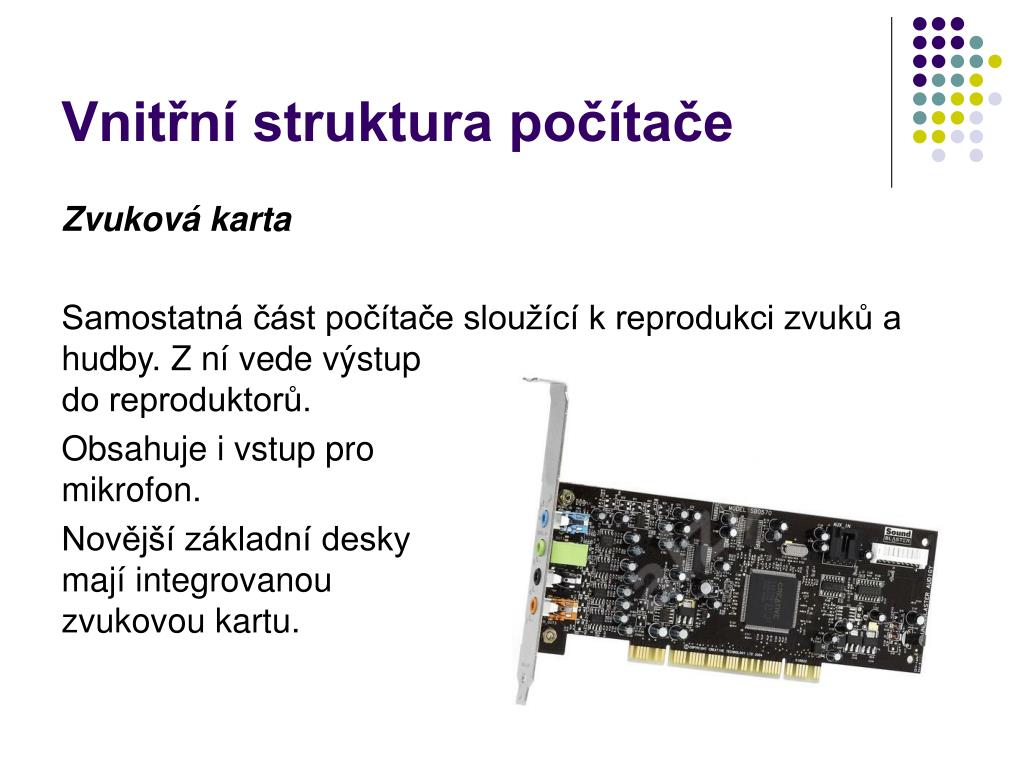

15. Vnitřní struktura počítače Zvuková karta Samostatná část počítače sloužící k reprodukci zvuků a hudby. Z ní vede výstup do reproduktorů. Obsahuje i vstup pro mikrofon. Novější základní desky mají integrovanou zvukovou kartu.

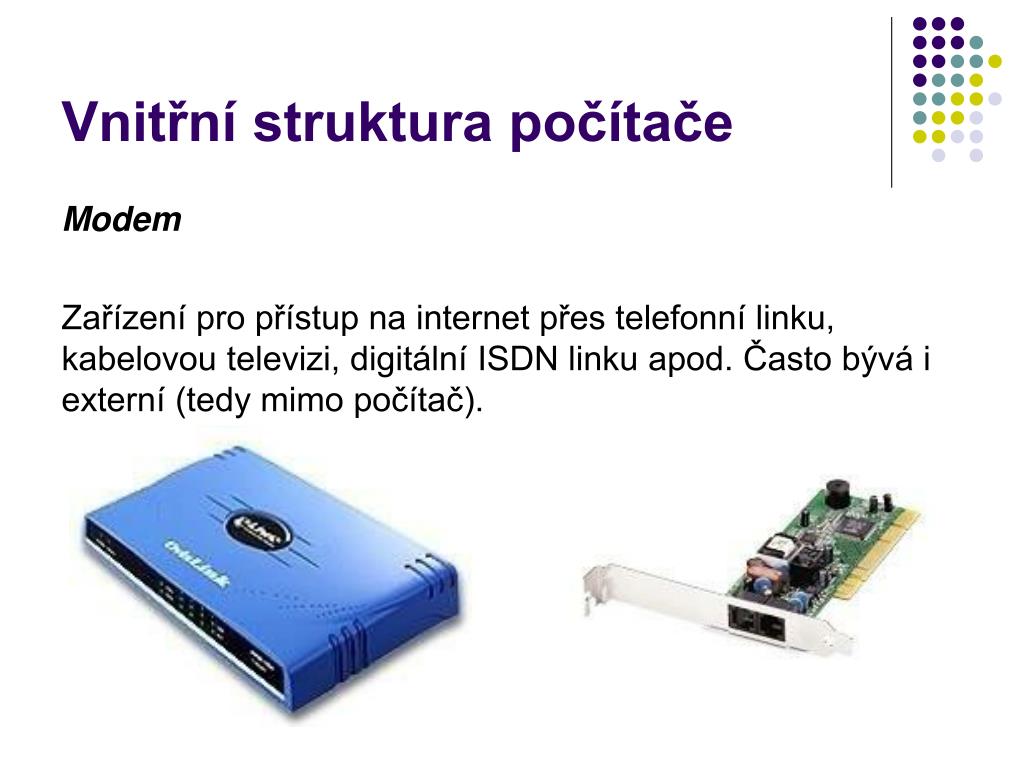

16. Vnitřní struktura počítače Modem Zařízení pro přístup na internet přes telefonní linku, kabelovou televizi, digitální ISDN linku apod. Často bývá i externí (tedy mimo počítač).

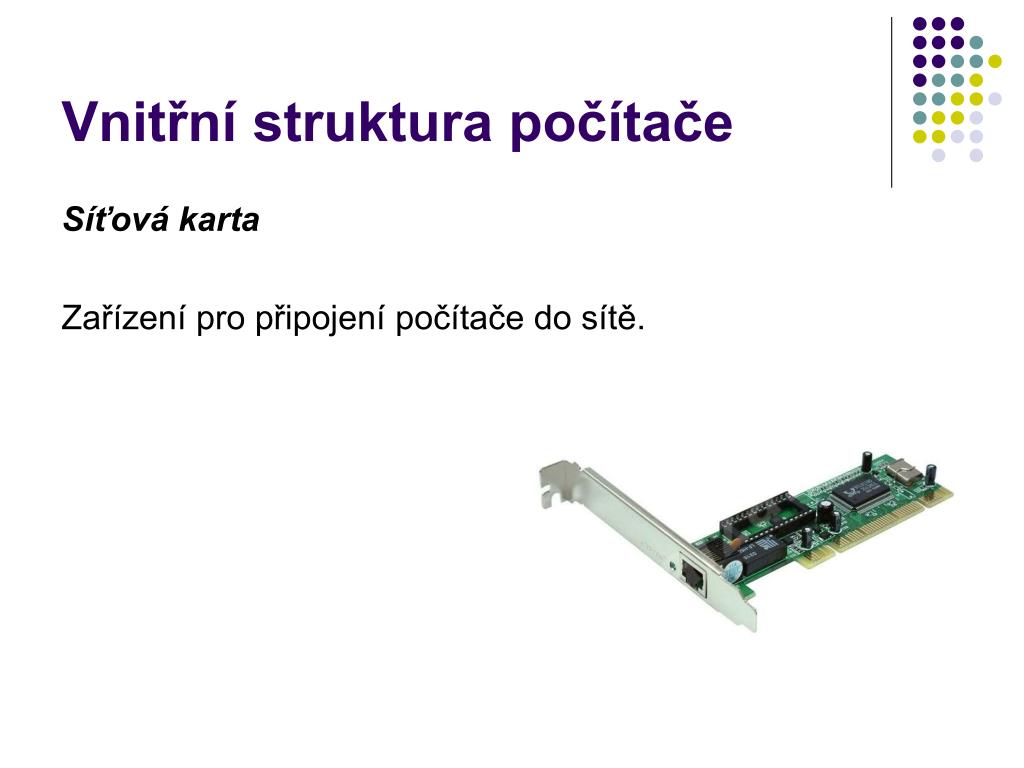

17. Vnitřní struktura počítače Síťová karta Zařízení pro připojení počítače do sítě.

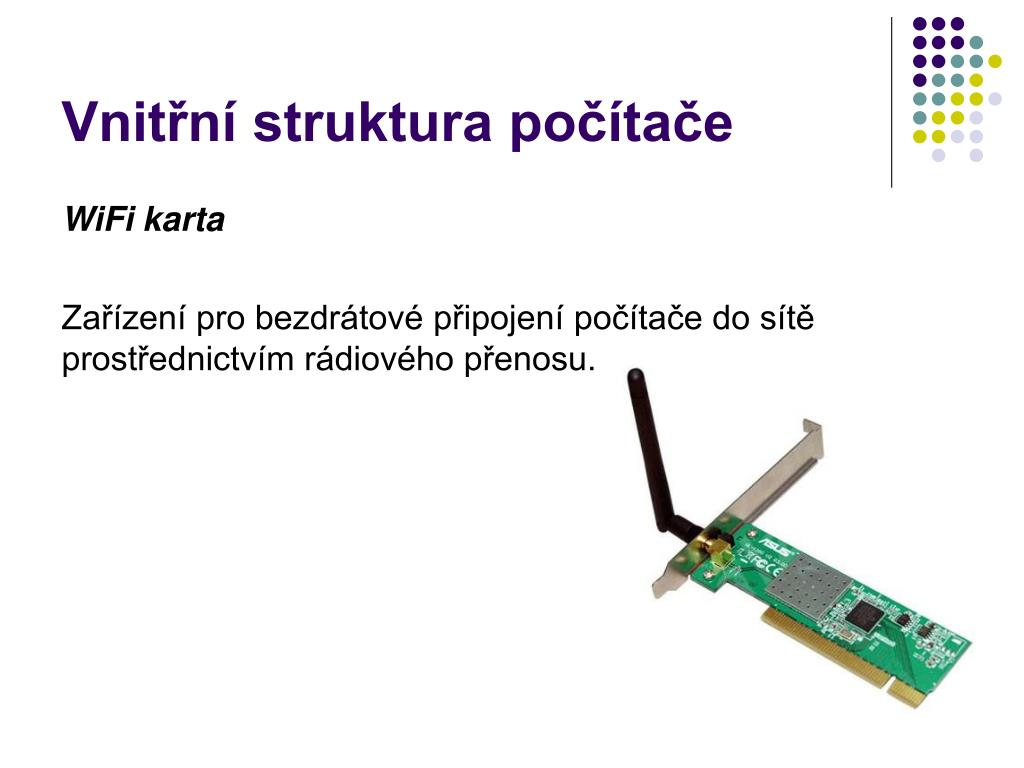

18. Vnitřní struktura počítače WiFi karta Zařízení pro bezdrátové připojení počítače do sítě prostřednictvím rádiového přenosu.

19. Vnitřní struktura počítače TV karta Samostatná část počítače sloužící k příjmu televizního signálu do počítače. Má anténní vstup, S-videovstup, kompozitní vstup,dálkový ovladač. Umožňuje nahrávat TV programna pevný disk.

20. Vnitřní struktura počítače Disketová mechanika (FDD mechanika) Historicky nejstarší díl dnešních počítačů. Rozměr diskety je 3,5 palce (3,5“) a kapacita pouhých 1,44 MB. Diskety jsou velice náchylné na poškození horkem, prachem, silným magnetickým polem, vodou, jejich životnost je malá. Dnes již jsou překonány, slouží vlastně pouze k přenosu malých souborů a při instalaci počítačů.

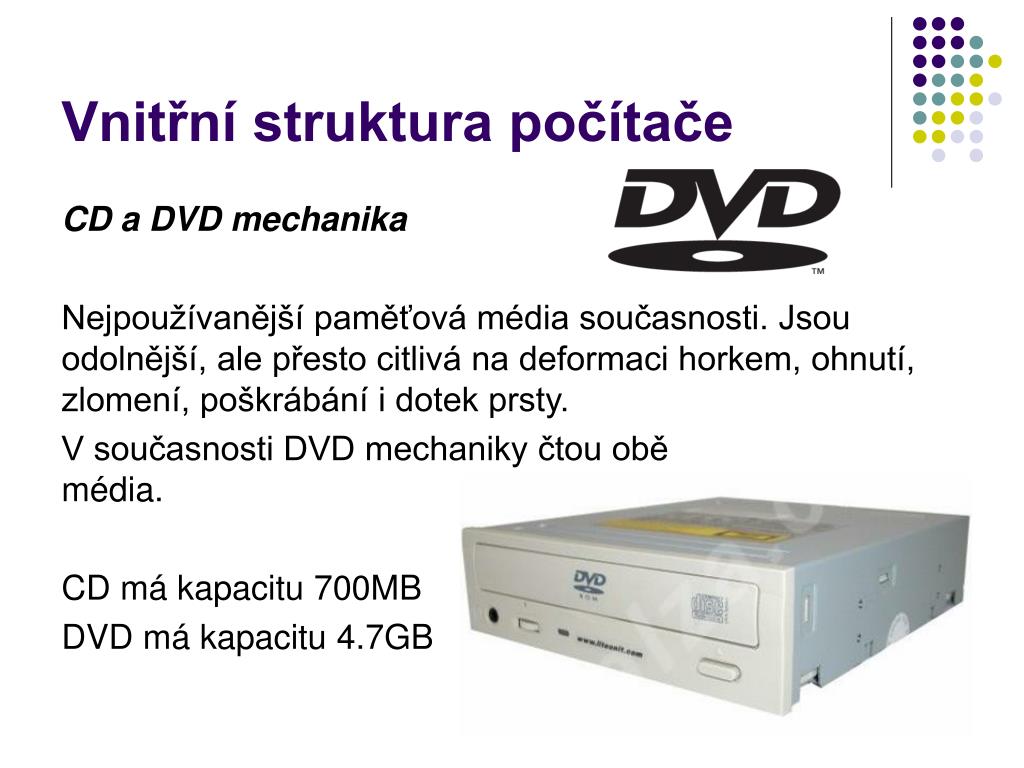

21. Vnitřní struktura počítače CD a DVD mechanika Nejpoužívanější paměťová média současnosti. Jsou odolnější, ale přesto citlivá na deformaci horkem, ohnutí, zlomení, poškrábání i dotek prsty. V současnosti DVD mechaniky čtou oběmédia. CD má kapacitu 700MB DVD má kapacitu 4.7GB

22. Vnitřní struktura počítače CD a DVD vypalovačka Mechanika, která kromě čtení CD a DVD je umí i vypalovat. Důležitým ukazatelem kvality jerychlost vypalování,udávající se v násobku rychlosti(16x).

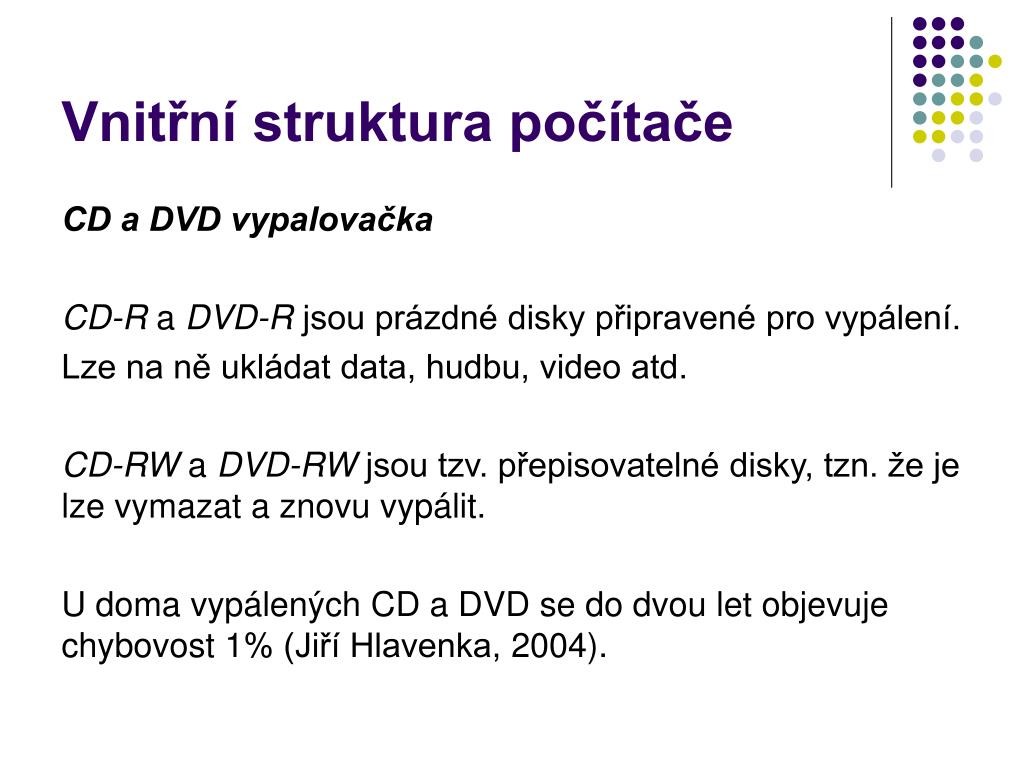

23. Vnitřní struktura počítače CD a DVD vypalovačka CD-R a DVD-R jsou prázdné disky připravené pro vypálení. Lze na ně ukládat data, hudbu, video atd. CD-RW a DVD-RW jsou tzv. přepisovatelné disky, tzn. že je lze vymazat a znovu vypálit. U doma vypálených CD a DVD se do dvou let objevuje chybovost 1% (Jiří Hlavenka, 2004).

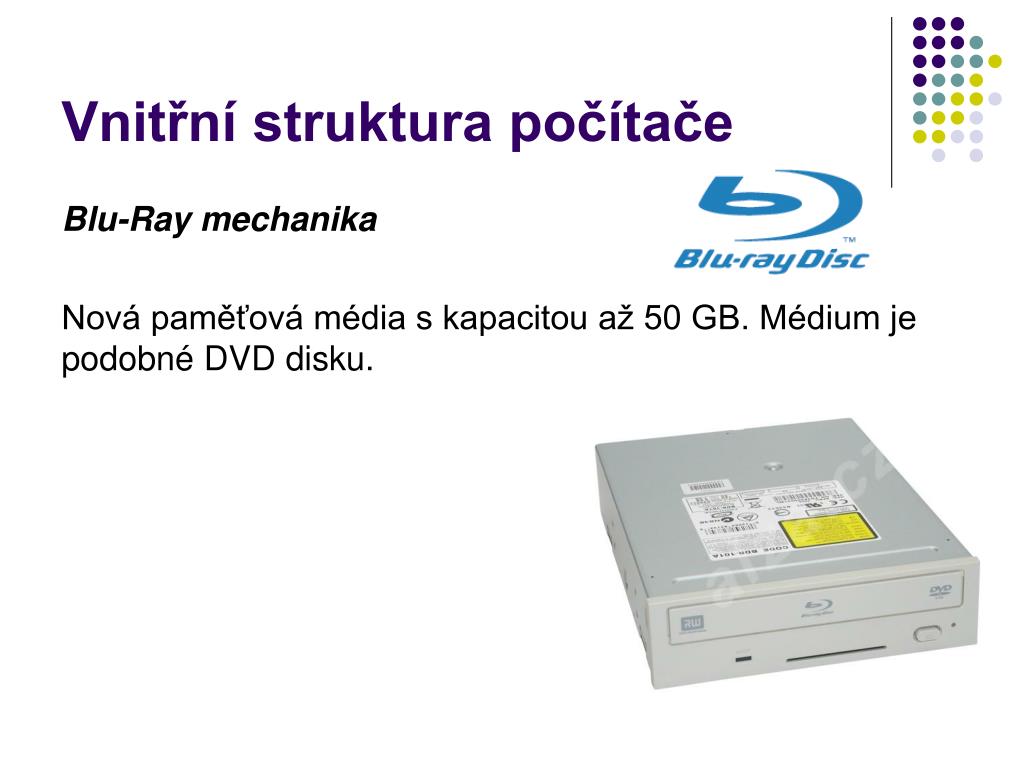

24. Vnitřní struktura počítače Blu-Ray mechanika Nová paměťová média s kapacitou až 50 GB. Médium je podobné DVD disku.

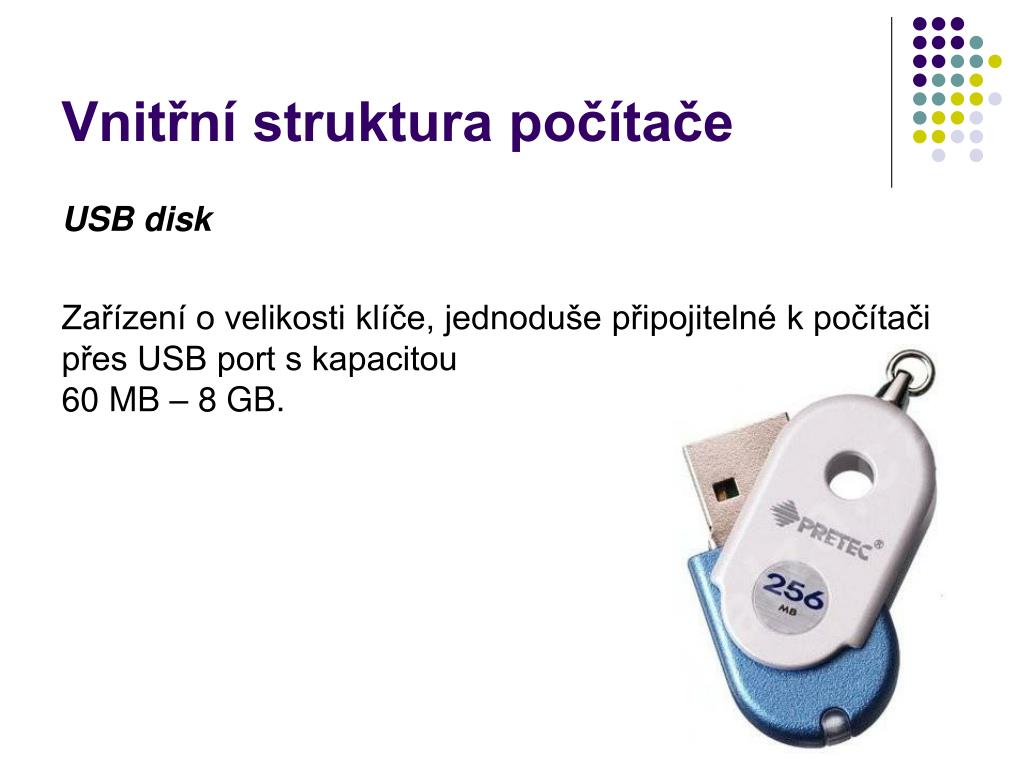

25. Vnitřní struktura počítače USB disk Zařízení o velikosti klíče, jednoduše připojitelné k počítači přes USB port s kapacitou 60 MB – 8 GB.

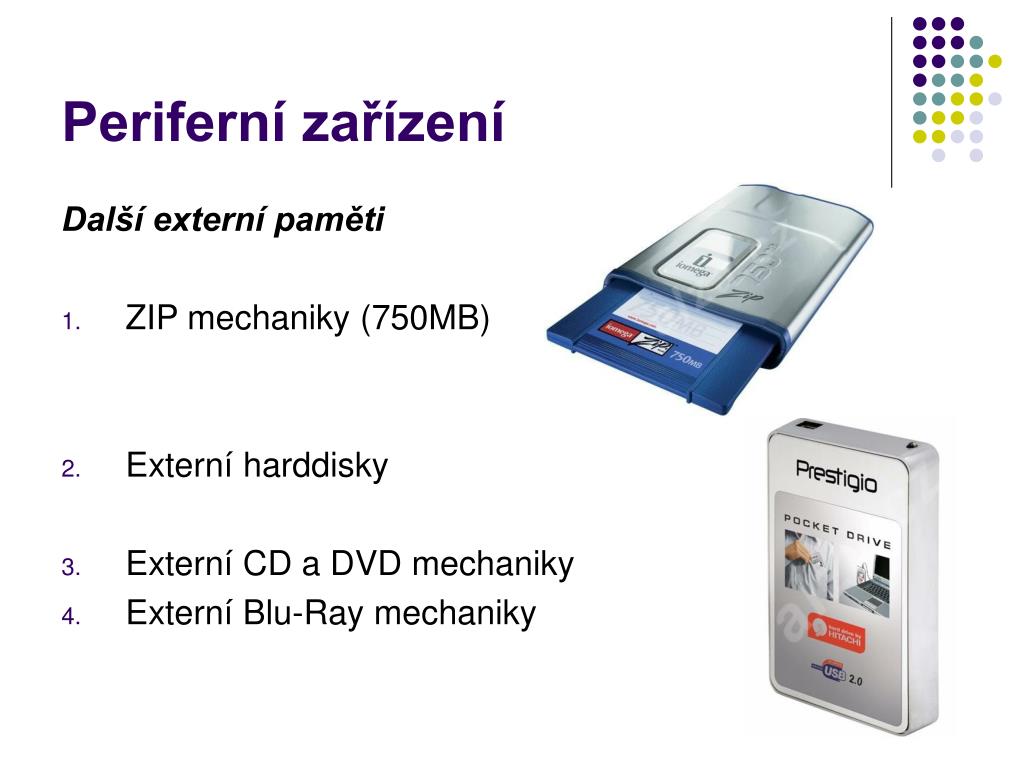

26. Periferní zařízení Další externí paměti • ZIP mechaniky (750MB) • Externí harddisky • Externí CD a DVD mechaniky • Externí Blu-Ray mechaniky

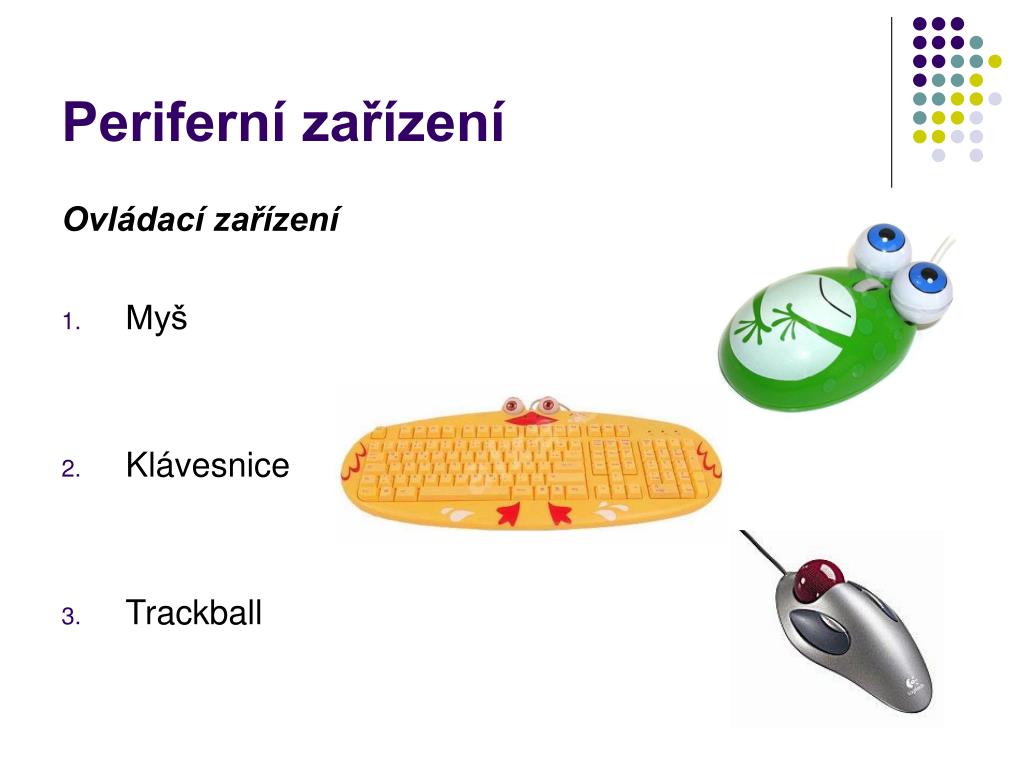

27. Periferní zařízení Ovládací zařízení • Myš • Klávesnice • Trackball

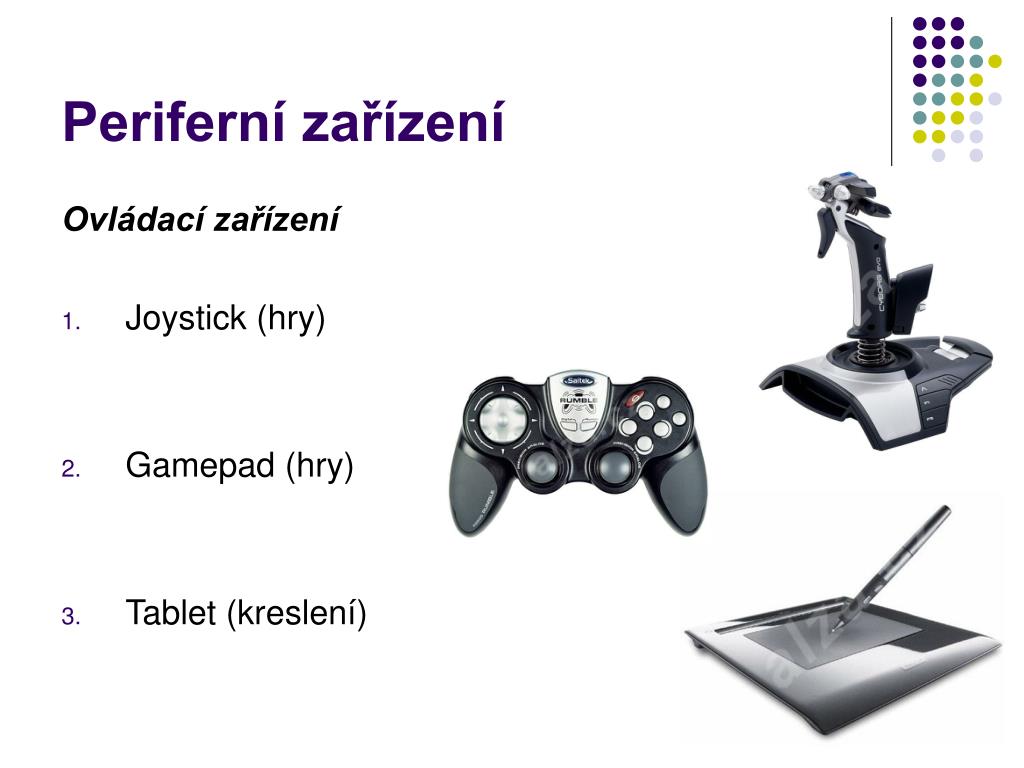

28. Periferní zařízení Ovládací zařízení • Joystick (hry) • Gamepad (hry) • Tablet (kreslení)

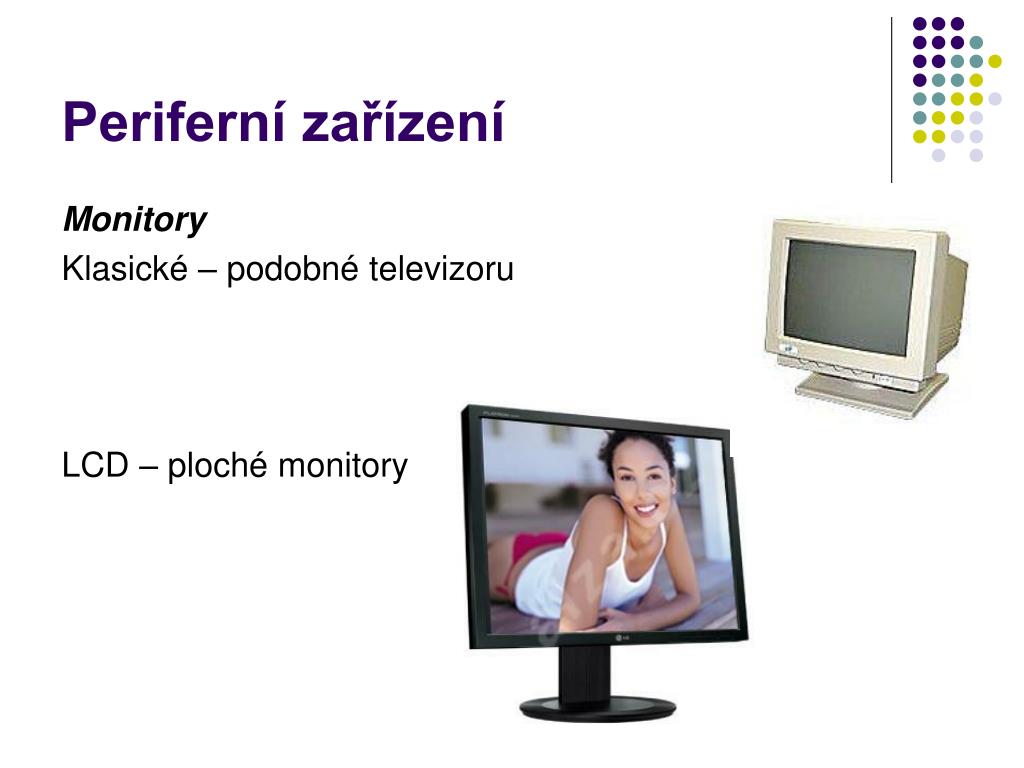

29. Periferní zařízení Monitory Klasické – podobné televizoru LCD – ploché monitory

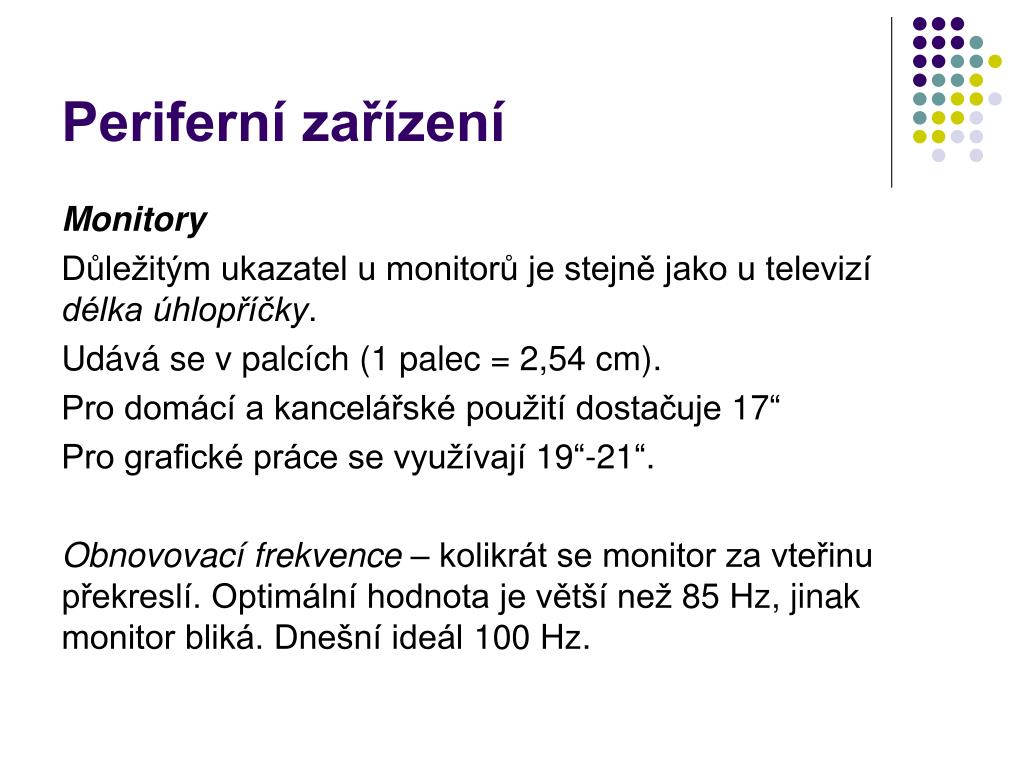

30. Periferní zařízení Monitory Důležitým ukazatel u monitorů je stejně jako u televizí délka úhlopříčky. Udává se v palcích (1 palec = 2,54 cm). Pro domácí a kancelářské použití dostačuje 17“ Pro grafické práce se využívají 19“-21“. Obnovovací frekvence – kolikrát se monitor za vteřinu překreslí. Optimální hodnota je větší než 85 Hz, jinak monitor bliká. Dnešní ideál 100 Hz.

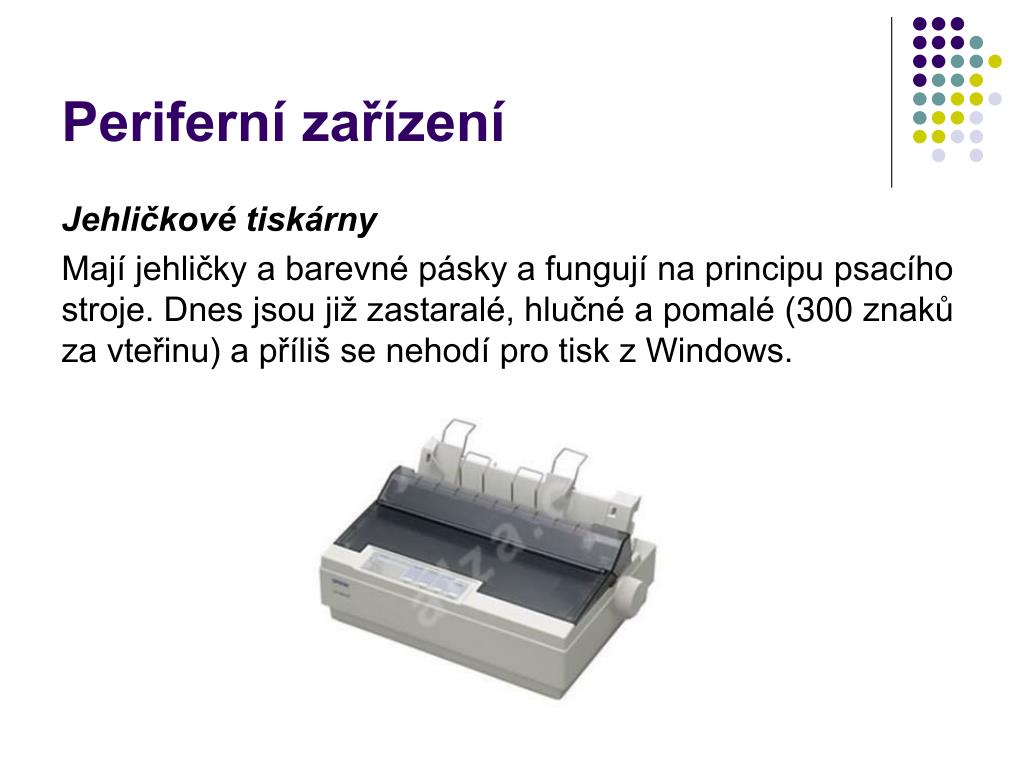

31. Periferní zařízení Jehličkové tiskárny Mají jehličky a barevné pásky a fungují na principu psacího stroje. Dnes jsou již zastaralé, hlučné a pomalé (300 znaků za vteřinu) a příliš se nehodí pro tisk z Windows.

32. Periferní zařízení Inkoustové tiskárny Na papír stříká z tiskové hlavy barva v malých kapičkách, která se ihned vsakuje a zasychá. Stránku tiskne postupně. Černobílá má 1 tiskovou hlavu, barevná 4 hlavy (azurová, fialová, žlutá, černá barva) – fototiskárny.

33. Periferní zařízení Velkoformátové tiskárny Využívají inkoustovou technologii tisku. Domácí a kancelářské mají formát tisku A4, velkoformátové A1. Cena přesahuje 100 000,-

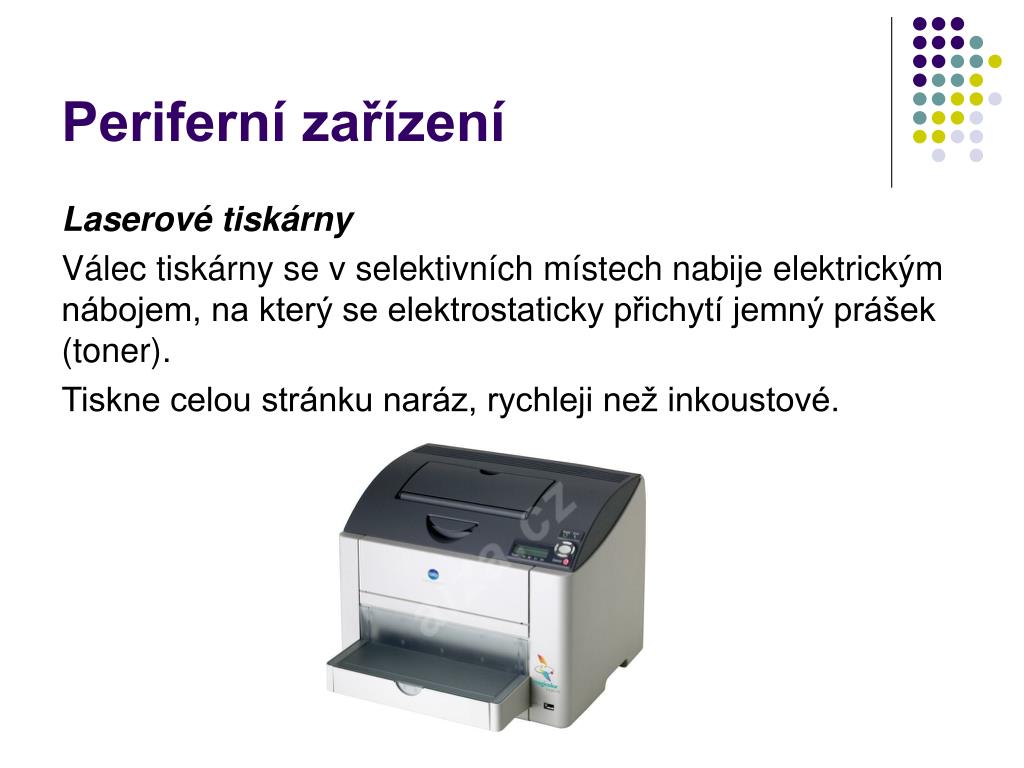

34. Periferní zařízení Laserové tiskárny Válec tiskárny se v selektivních místech nabije elektrickým nábojem, na který se elektrostaticky přichytí jemný prášek (toner). Tiskne celou stránku naráz, rychleji než inkoustové.

35. Periferní zařízení Další výstupní zařízení • Projektory • Televize • Plotry – tiskové (tisková hlava má barevná pera) • Plotry – vyřezávací (tvorba samolepek) • Faxy • Digitální kopírky

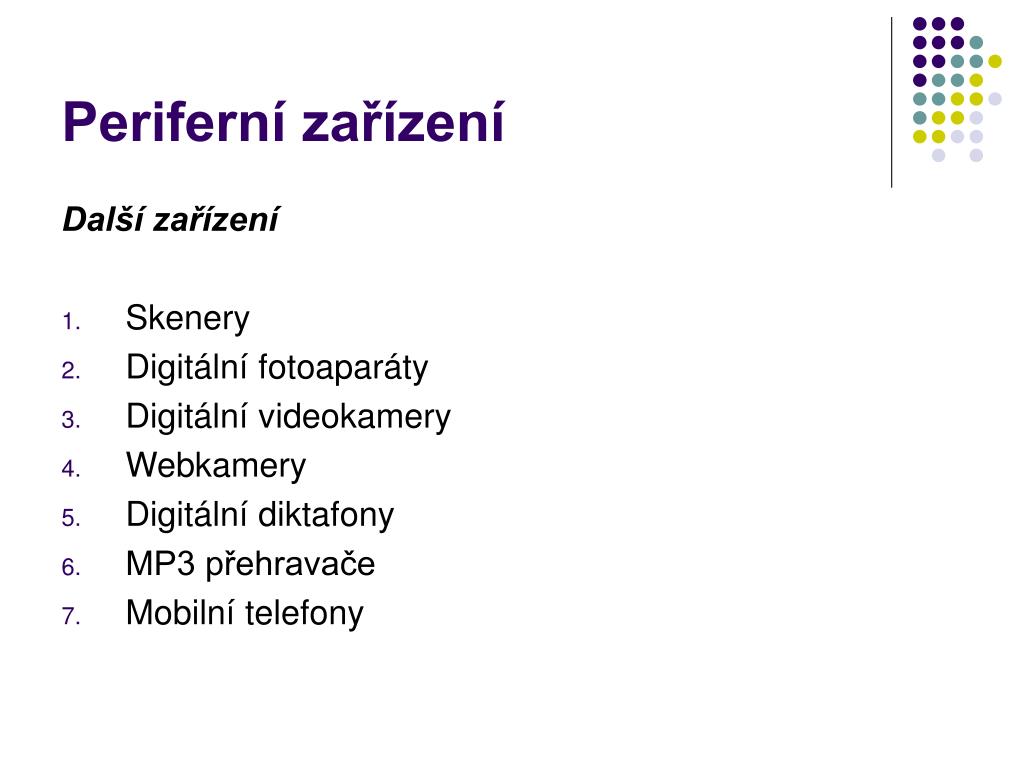

36. Periferní zařízení Další zařízení • Skenery • Digitální fotoaparáty • Digitální videokamery • Webkamery • Digitální diktafony • MP3 přehravače • Mobilní telefony

37. Periferní zařízení Bezdrátové připojení • Bluetooth (spojení s dalšími zařízeními např. mobilními telefony) • WiFi (bezdrátové připojení k netu nebo do budoucna k celé domácnosti – věž, lednice, pračka apod.)

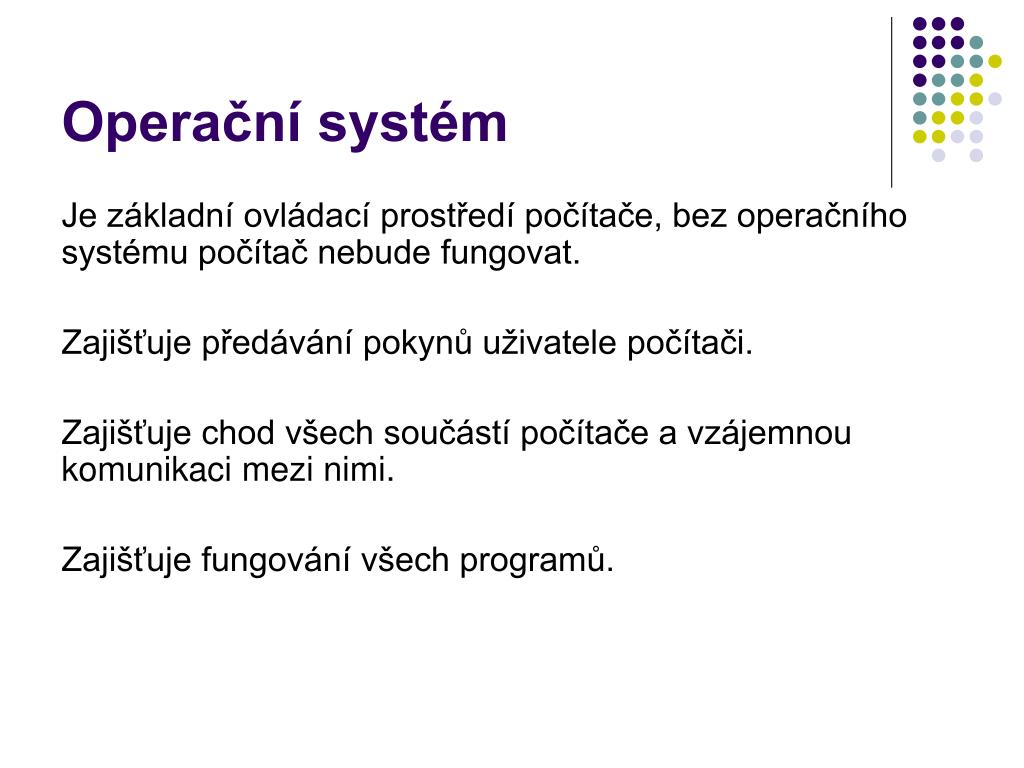

38. Operační systém Je základní ovládací prostředí počítače, bez operačního systému počítač nebude fungovat. Zajišťuje předávání pokynů uživatele počítači. Zajišťuje chod všech součástí počítače a vzájemnou komunikaci mezi nimi. Zajišťuje fungování všech programů.

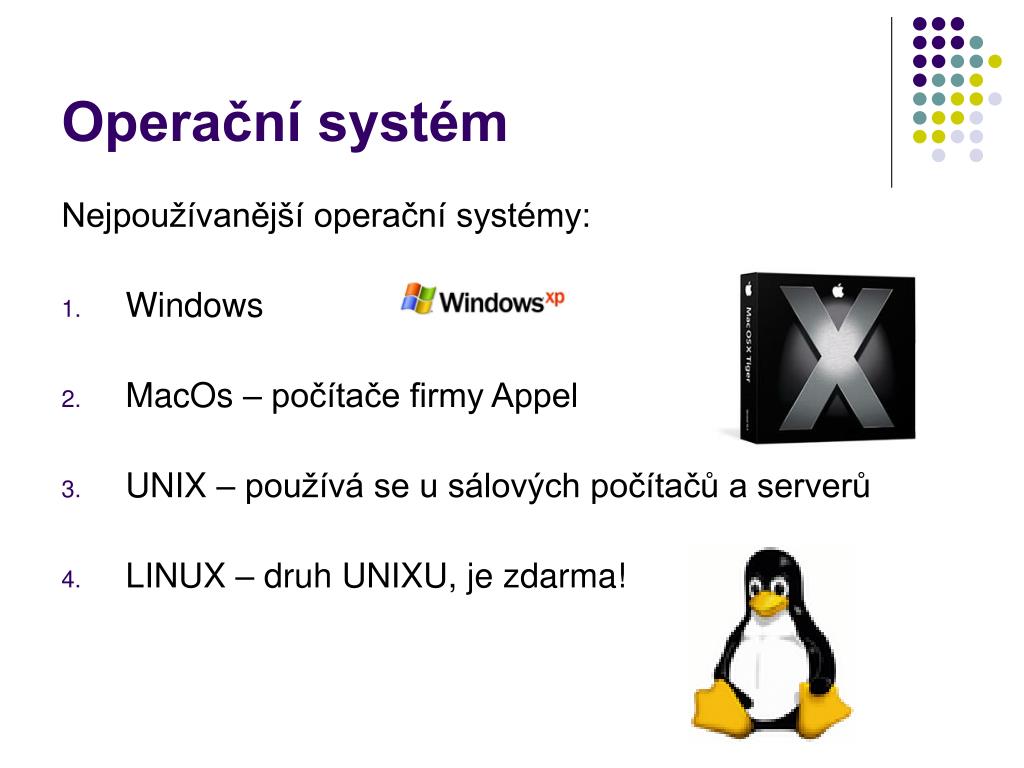

39. Operační systém Nejpoužívanější operační systémy: • Windows • MacOs – počítače firmy Appel • UNIX – používá se u sálových počítačů a serverů • LINUX – druh UNIXU, je zdarma!

40. Operační systém Windows 2006

41. Operační systém Program Je soubor nástrojů pro práci uživatele s počítačem. Výstupem programu je soubor (dokument). Pro různé úkoly existují různé programy, lišící se schopnostmi i cenou. Sám program je tvořen jedním nebo skupinou souborů. Aby mohl program správně pracovat, je třeba jej do počítače nainstalovat!

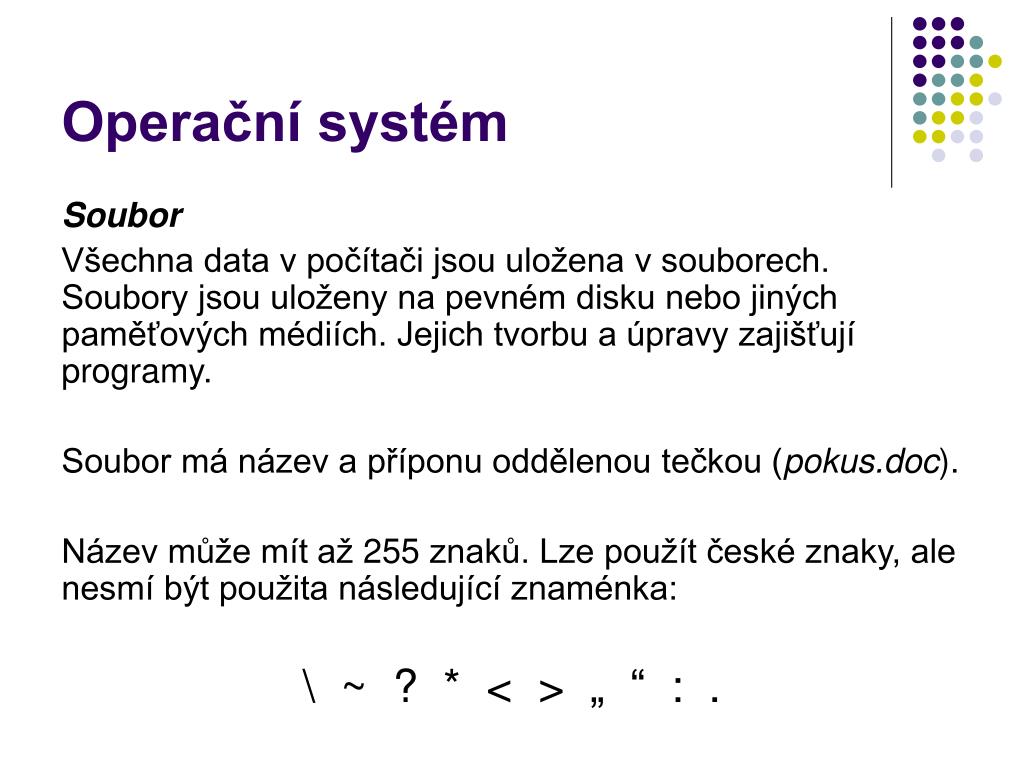

42. Operační systém Soubor Všechna data v počítači jsou uložena v souborech. Soubory jsou uloženy na pevném disku nebo jiných paměťových médiích. Jejich tvorbu a úpravy zajišťují programy. Soubor má název a příponu oddělenou tečkou (pokus.doc). Název může mít až 255 znaků. Lze použít české znaky, ale nesmí být použita následující znaménka: \ ~ ? * < > „ “ : .

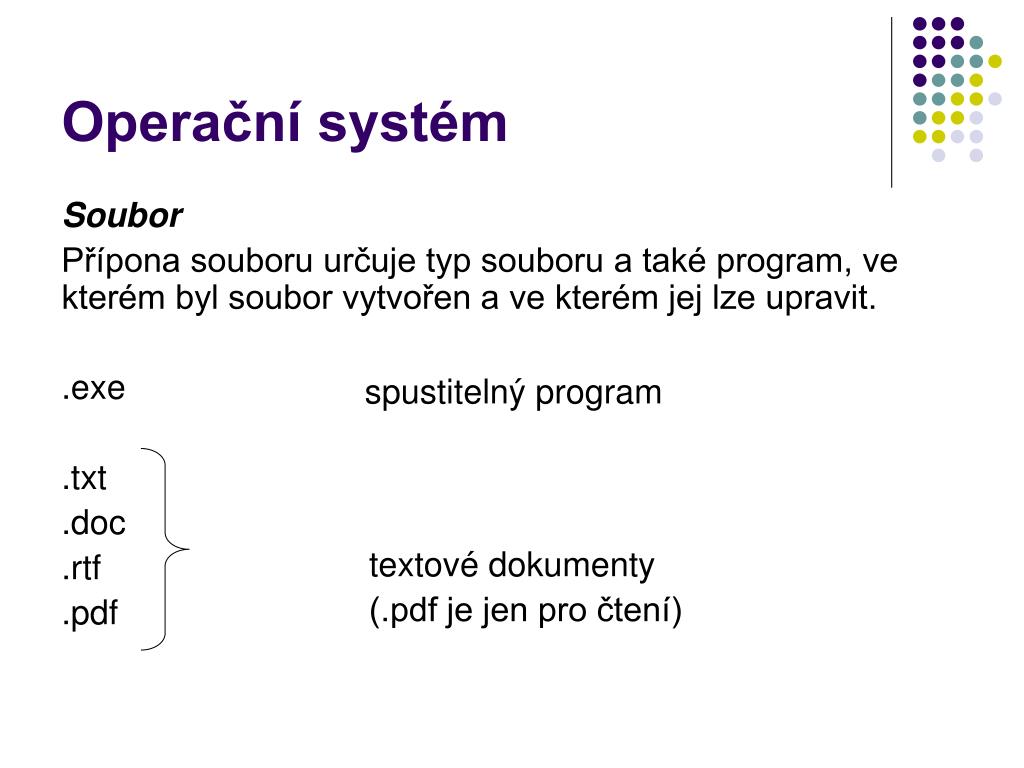

43. Operační systém Soubor Přípona souboru určuje typ souboru a také program, ve kterém byl soubor vytvořen a ve kterém jej lze upravit. .exe .txt .doc .rtf .pdf spustitelný program textové dokumenty (.pdf je jen pro čtení)

44. Operační systém Soubor .xls .jpg .gif .bmp .mp3 .mid .waw tabulka obrázky, fotografie, grafika hudba, zvuky

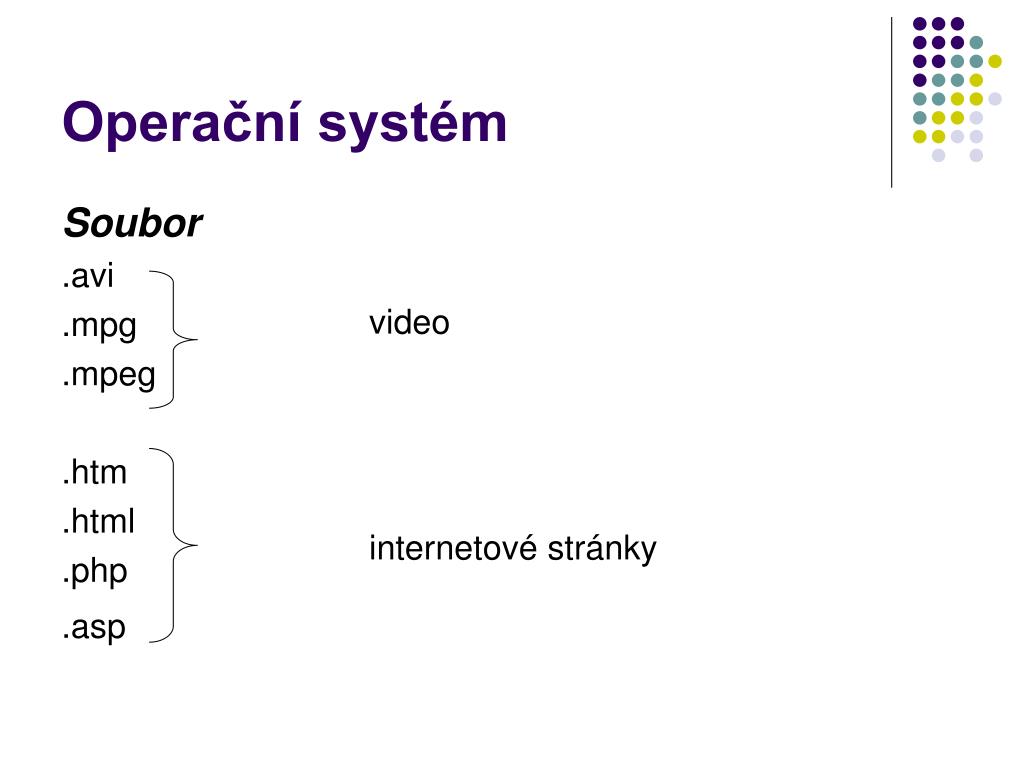

45. Operační systém Soubor .avi .mpg .mpeg .htm .html .php .asp video internetové stránky

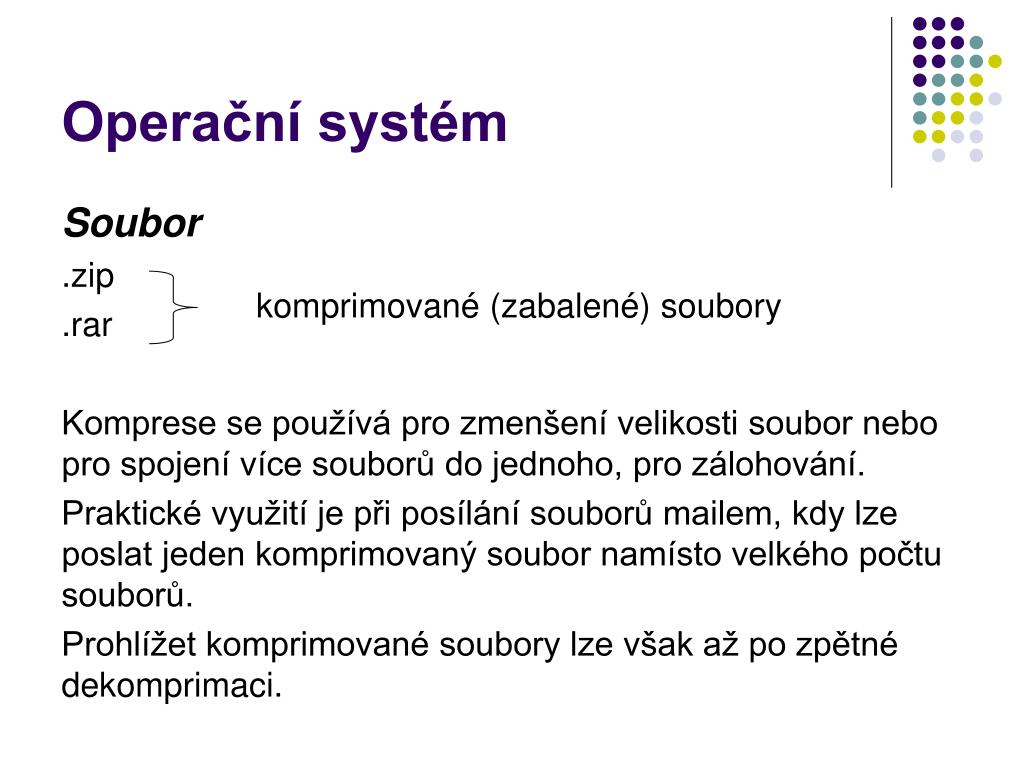

46. Operační systém Soubor .zip .rar Komprese se používá pro zmenšení velikosti soubor nebo pro spojení více souborů do jednoho, pro zálohování. Praktické využití je při posílání souborů mailem, kdy lze poslat jeden komprimovaný soubor namísto velkého počtu souborů. Prohlížet komprimované soubory lze však až po zpětné dekomprimaci. komprimované (zabalené) soubory

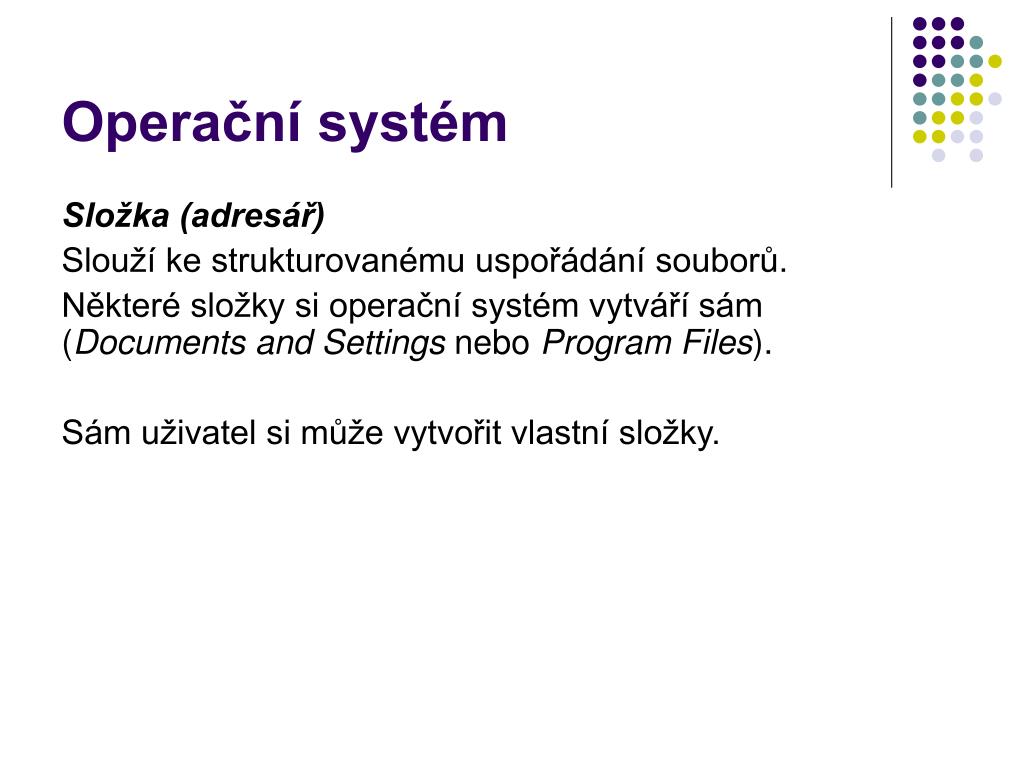

47. Operační systém Složka (adresář) Slouží ke strukturovanému uspořádání souborů. Některé složky si operační systém vytváří sám (Documents and Settings nebo Program Files). Sám uživatel si může vytvořit vlastní složky.
