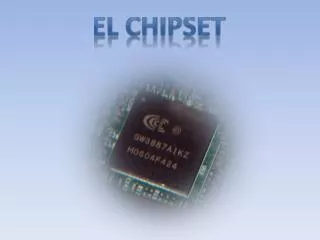

  1. El Chipset

  2. ¿Qué es un Chipset? Chipset, como su propio nombre indica, es un conjunto (set) de circuitos integrados (chip). Es el eje del sistema, interconectando otros componentes, como el procesador, las memoria RAM, ROM, las tarjetas de expansión y de vídeo. El chip está fabricado con un material semiconductor (silicio normalmente) en la que se integra una gran cantidad de circuitos electrónicos (transistores, diodos, resistencias…), pudiendo realizar multitud de funciones.

  3. Un poco de historia Cuando a finales de los 70 comienzan a utilizarse microchips para fabricar ordenadores, casi todas la tareas recaían en la CPU. Sus fabricantes normalmente comercializaban una serie de chips auxiliares específicos de cada CPU que se encargaban de tareas como las comunicaciones serial o paralela o el control de periféricos, pero casi siempre requerían de la supervisión de la CPU. La aparición de los chips de sonido y gráficos se puede considerar como los primeros chips auxiliares en los que la CPU podía delegar tareas mientras se dedicada a otras cosas.

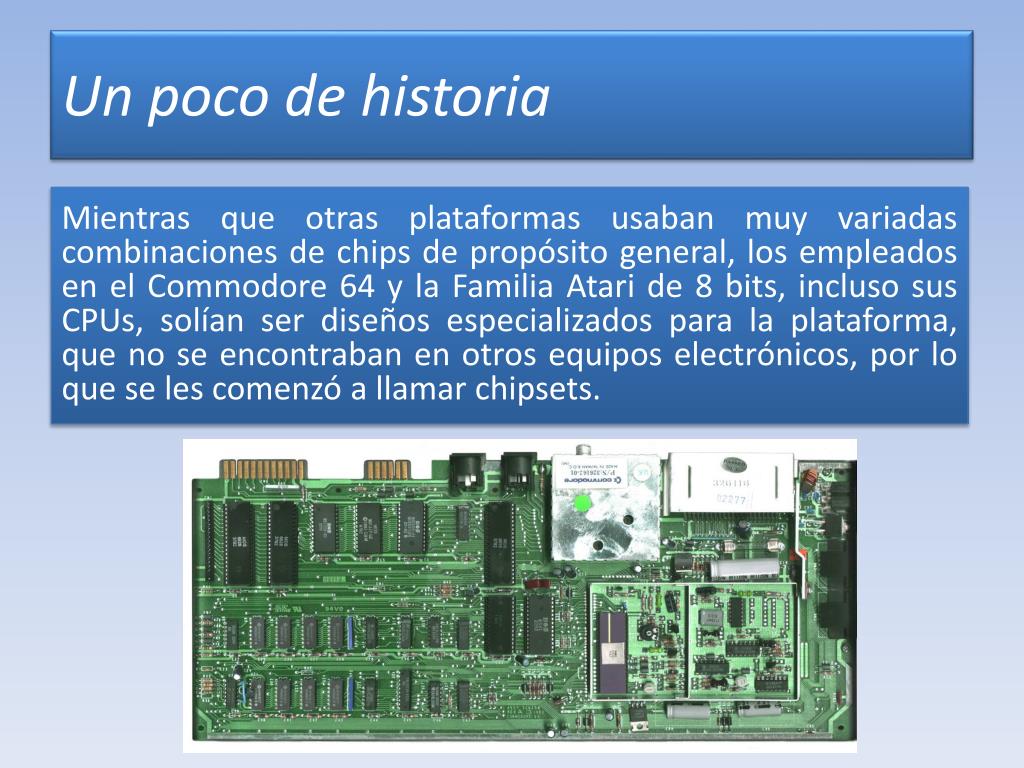

  4. Un poco de historia Mientras que otras plataformas usaban muy variadas combinaciones de chips de propósito general, los empleados en el Commodore 64 y la Familia Atari de 8 bits, incluso sus CPUs, solían ser diseños especializados para la plataforma, que no se encontraban en otros equipos electrónicos, por lo que se les comenzó a llamar chipsets.

  5. Un poco de historia Este término se generalizó en la siguiente generación de ordenadores domésticos: el Commodore Amiga y el Atari ST son los equipos más potentes de los años 90, y ambos tenían multitud de chips auxiliares que se encargaban del manejo de la memoria, el sonido, los gráficos o el control de unidades de almacenamiento masivo dejando a la CPU libre para otras tareas. En el Amiga sobre todo se diferenciaban las generaciones por el chipset utilizado en cada una.

  6. Un poco de historia Apple Computer comienza a utilizar chips diseñados por la compañía pero pese a que irá integrando chips procedentes del campo PC, nunca se usa el término chipset para referirse al juego de chips empleado en cada nueva versión de los Mac, hasta la llegada de los equipos G4.

  7. Un poco de historia Mientras tanto el IBM PC ha optado por usar chips de propósito general y sólo el subsistema gráfico tiene una ligera independencia de la CPU. Hasta la aparición de los IBM Personal System/2 no se producen cambios significativos, y el término chipset se reserva para los conjuntos de chips de una placa de ampliación (o integrada en placa madre, pero con el mismo bus de comunicaciones) dedicada a un único propósito como el sonido. Pero la necesidad de ahorrar espacio en la placa y abaratar costes trae primero la integración de todos los chips de control de periféricos (pasan de tener hasta 5 chips a integrar más funciones en uno sólo) y con la llegada del bus PCI y las especificaciones ATX de los primeros chipsets tal y como los conocemos ahora.

  8. Tipos de Chipset • Son dos Northbridge o puente norte, y Southbridge o puente sur. • Necesarios para la comunicación entre la placa y los componentes del ordenador. • La fabricación de los chipset es mucho mas avanzada y compleja comparada a la de un procesador

  9. Northbridge o Puente norte • Es importante constituye el corazón de la placa base, situado en la parte superior de ella. • Su función es la de controlar el funcionamiento del bus del procesador, memoria y el puerto AGP o PCI-express y establecer comunicación con el puente sur. • Se encarga de soportar el bus frontal de alta velocidad que conecta con el procesador. Además se le acumula el trabajo si la placa integra un adaptador de video. • Algunos fabricantes de placas bases colocan un disipador encima del Northbridge para mantenerlo bien refrigerado.

  10. Southbridge o Puente sur • Conocido como concentrador de controladores de E/S, coordina todos los dispositivos de E/S y otras funcionalidades de baja velocidad. • Se conecta con la CPU indirectamente a través del Northbridge. • Incluye soporte para, Bus PCI, ISA, SPI, System Management Bus ( SMBus ), Controlador DMA, de Interrupciones, Controlador IDE o SATA, Puente LPC, Reloj en Tiempo Real, Administración de potencia eléctrica APM y ACPI, BIOS, Interfaz de sonido AC97 o HD Audio. • Además de soporte Ethernet, Raid, USB, puertos PS2 y puertos series.

  11. Importancia • El chipset junto al procesador son importantes. • Una placa base será tan buena como bueno sea su chipset. • Antes de comprar un ordenador primero, elegir el chipset del ordenador ya sea para la casa o la oficina y segundo acogerse a las recomendaciones del fabricante.

  12. Fabricantes de Chipset • Intel • AMD • VIA • Nvidia • SiS • Atheros • Gigabyte • Asus • Cisco • IBM • MSI • PNY

  13. Comparativa de Chipset de AMD

  14. Bibliografía • Wikipedia • BlogIntel • MadBoxPC • http://www.configurarequipos.com/doc676.html • http://personal.redestb.es/juanhr/chipset.htm • http://ceciliadiezdemedina.tripod.com/id7.html
