slide2

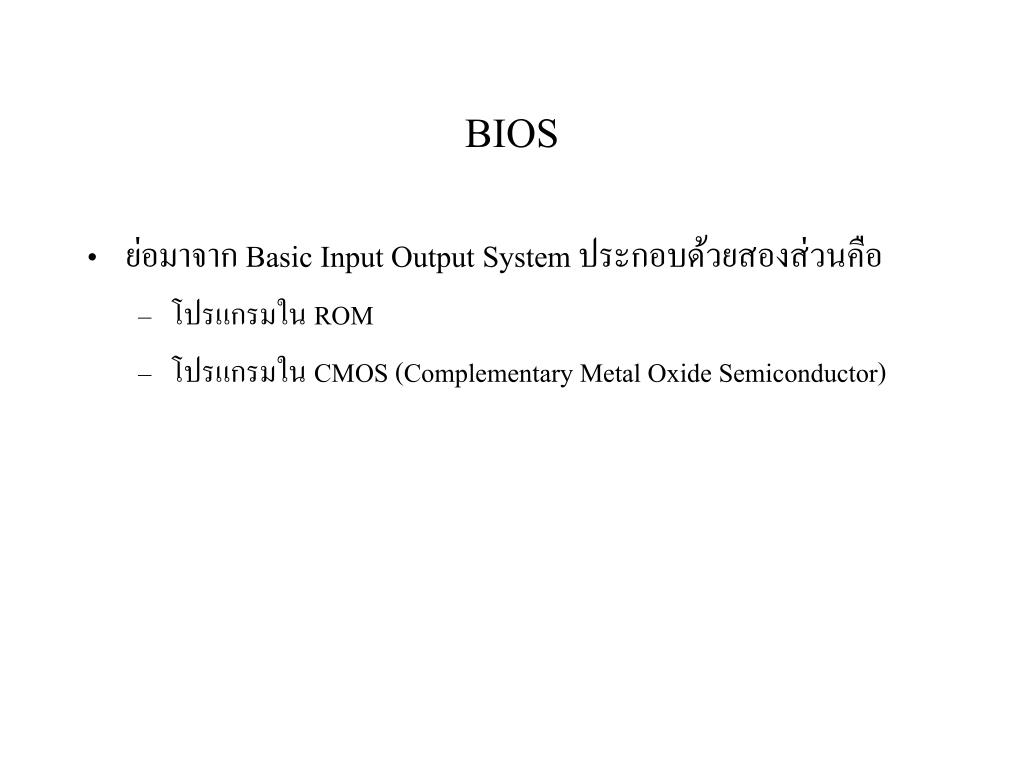

BIOS
  • ย่อมาจาก Basic Input Output System ประกอบด้วยสองส่วนคือ
    • โปรแกรมใน ROM
    • โปรแกรมใน CMOS (Complementary Metal Oxide Semiconductor)
slide3
การทำงานของ BIOS
  • เมื่อคอมพิวเตอร์ PC ถูกรีเซต (Power-on Reset) จะกระโดดไปทำงานที่ตำแหน่ง FFFFF จากนั้นจะถูกสั่งให้ไปทำงานในส่วนของการตรวจสอบระบบ (POST หรือ Power-On Self-Test)
slide4
การตั้งค่า BIOS
  • ในการติดตั้งเครื่องใหม่ ควรจดค่าที่ตั้งเอาไว้ก่อนการแก้ไขเสมอ โดยปกติค่าดีฟอลต์จะมีอยู่สองระดับคือ
    • power-on default (ระบบทำงานช้าที่สุด)
    • setup default (ค่ากลาง ๆ )
      • การ Upgrade BIOS สามารถทำได้ถ้า ROM เป็นแบบ flash BIOS
bios 8
การตั้งค่า BIOS จะประกอบด้วย 8 กลุ่ม
  • Standard เป็นการติดตั้งอุปกรณ์มาตรฐาน
  • Advanced กำหนดค่าที่มีผลต่อการทำงานของเครื่อง
  • Chipset ส่วนใหญ่มักเป็นการตั้งความเร็วระหว่างชิปเซตกับ RAM
  • Plug&Play PCI
  • Integrated Peripheral
  • Power Managementกำหนดให้ PC ทำงานในโหมดประหยัดพลังงาน
  • Hard Disk Utility
  • Password
slide6
ผู้ผลิต BIOS
  • Compag, IBM, HP
  • Award, AMI และ Phoenix
chipset
ชิปเซต(Chipset)
  • เป็นส่วนหนึ่งที่จะกำหนดว่าเมนบอร์ดนี้จะใช้กับซีพียูรุ่นใดได้บ้าง
  • เป็นตัวบอกว่าจะต่อหน่วยความจำได้สูงสุดเท่าใด
  • การทำงานของชิปเซตแยกออกเป็นสองส่วน
    • North Bridge อยู่บน FSB ใช้สำหรับติดต่อกับ แคช,RAM และ AGP
    • South Bridge
slide8
ความเป็นมา
  • การทำงานบน Motherboard ในอดีส จะประกอบด้วยไอซีดังนี้
    • ส่วนควบคุมบัส (Bus Controller)
    • แอดเดรสบัฟเฟอร์ (Address Buffer)
    • ดาต้าบัฟเฟอร์ (Data Buffer)
    • ส่วนควบคุมอินเตอร์รัปต์ (Interrupt Controller)
    • ส่วนควบคุม DMA (DMA Controller)
      • ในรุ่น 286 จะเรียกว่าเป็นชิพเซ็ตรุ่นแรก (First Generation)
slide9

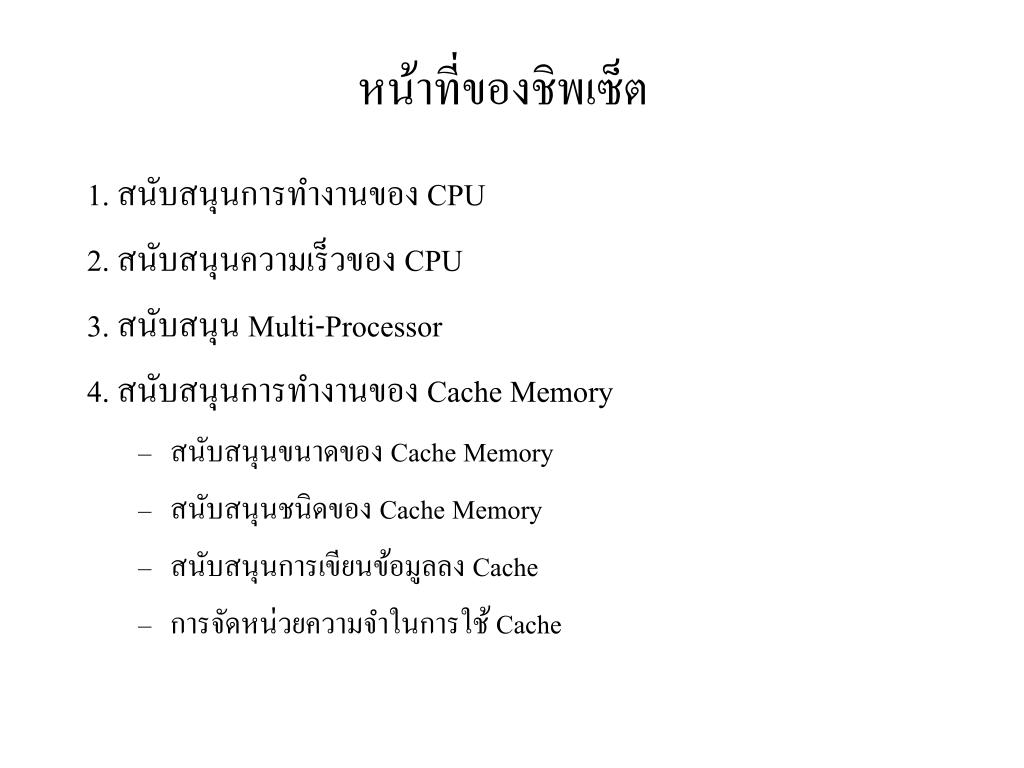

หน้าที่ของชิพเซ็ต

1. สนับสนุนการทำงานของ CPU

2. สนับสนุนความเร็วของ CPU

3. สนับสนุน Multi-Processor

4. สนับสนุนการทำงานของ Cache Memory

  • สนับสนุนขนาดของ Cache Memory
  • สนับสนุนชนิดของ Cache Memory
  • สนับสนุนการเขียนข้อมูลลง Cache
  • การจัดหน่วยความจำในการใช้ Cache
slide10
หน้าที่ของชิพเซ็ต (ต่อ)

5. สนับสนุนหน่วยความจำ DRAM

  • ขนาดของ DRAM สูงสุด
  • เทคโนโลยีของ DRAM
  • สนับสนุนการตรวจสอบ Parity
  • ควบคุมจังหวะการทำงานของหน่วยความจำ
  • ความสามารถในการตรวจพบหน่วยความจำ (Memory Auto detection)
slide11

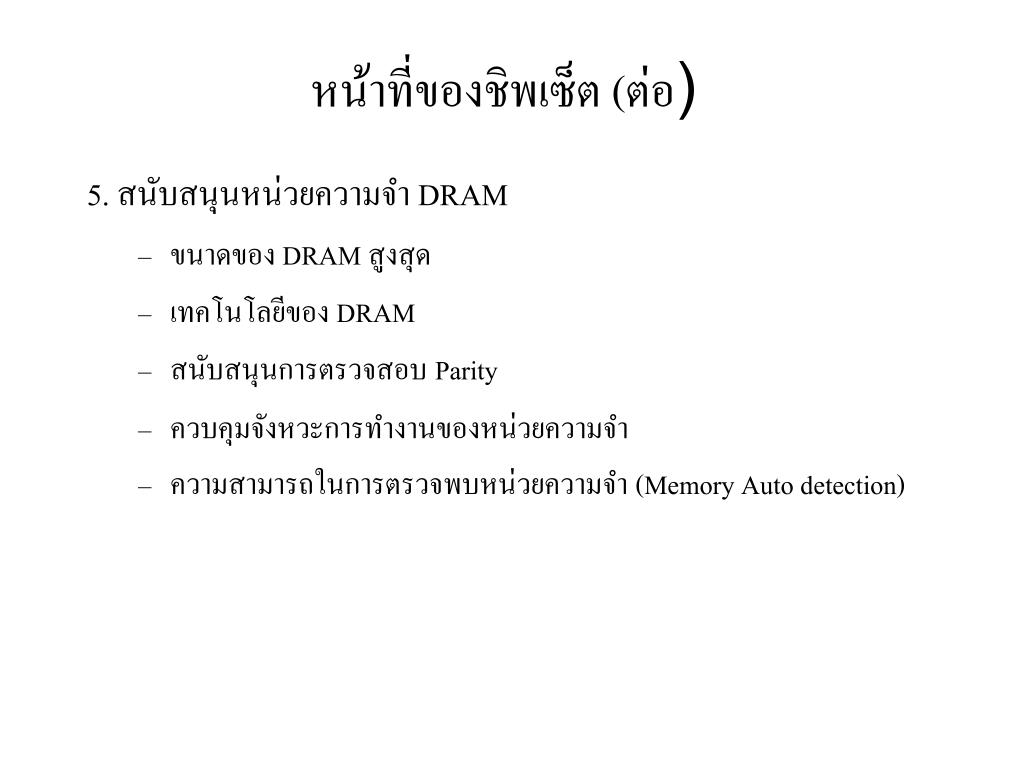

หน้าที่ของชิพเซ็ต (ต่อ)

6. ควบคุมการทำงานของอุปกรณ์เพอริเฟอรัลและ I/O Bus

  • สนับสนุนชนิดของ I/O ที่ใช้
  • ดูแลการทำงานของ Hard Disk Controller
  • ควบคุมระบบอินเตอร์รัปต์
  • สนับสนุนระบบ USB
  • สนับสนุน AGP
  • สนับสนุน Plug-And-Play หรือ Pnp
  • สนับสนุน Power Management
slide12

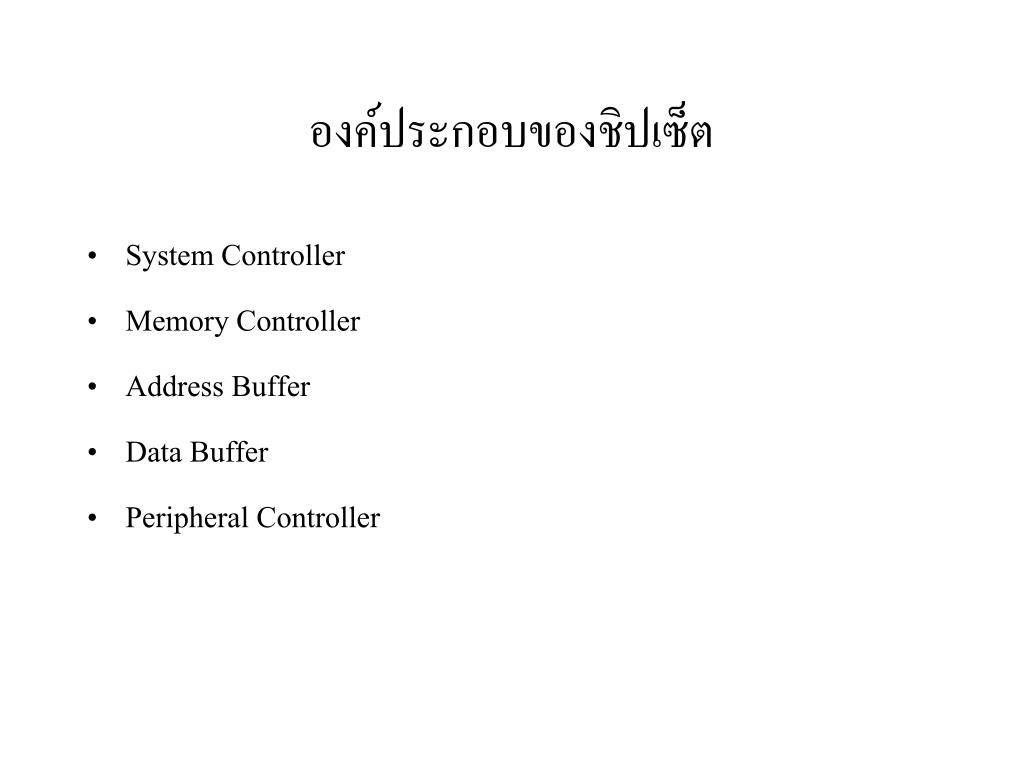

องค์ประกอบของชิปเซ็ต
  • System Controller
  • Memory Controller
  • Address Buffer
  • Data Buffer
  • Peripheral Controller
system controller
System Controller
  • วงจรกำเนิดสัญญาณนาฬิกา (Clock Generator)
  • ระบบ Reset
  • สร้างสัญญาณควบคุมบัส (Bus Controller)
  • เป็นทางผ่านของสัญญาณร้องขอการติดต่อกับโปรเซสเซอร์
    • ปัจจุบันเรียกชิปเซตพวกนี้ว่า North Bridge โดยรุ่นแรก ๆ ได้แก่เบอร์ 82C201 , 82C211 เป็นต้น
memory controller

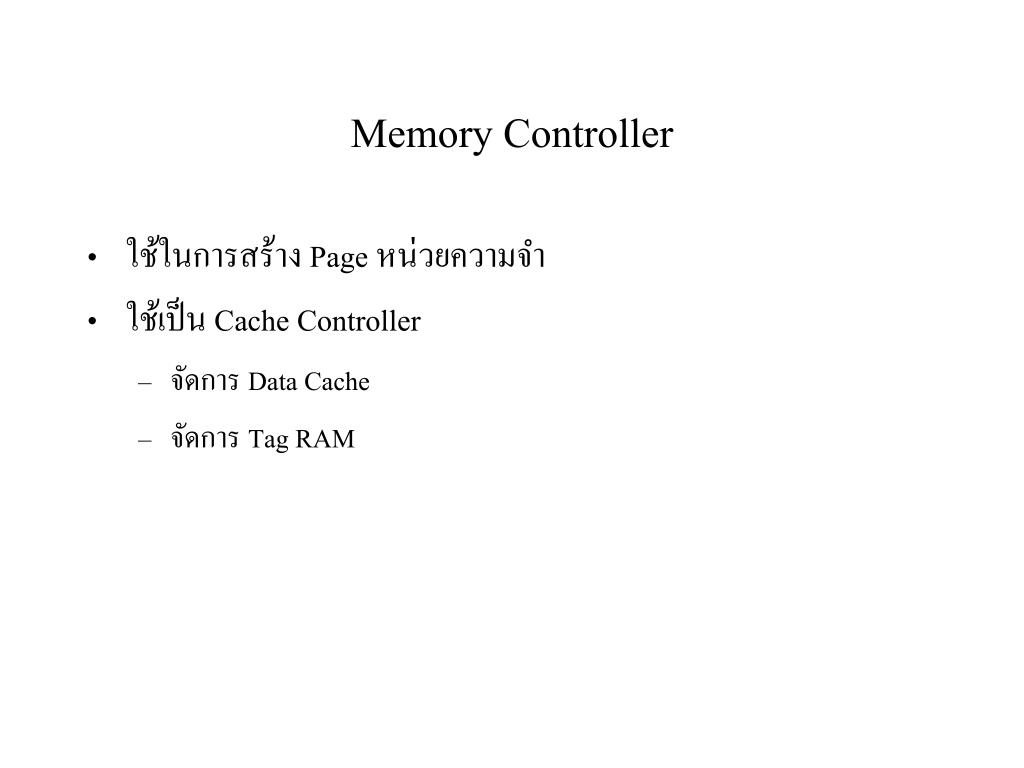

Memory Controller
  • ใช้ในการสร้าง Page หน่วยความจำ
  • ใช้เป็น Cache Controller
    • จัดการ Data Cache
    • จัดการ Tag RAM
address buffer

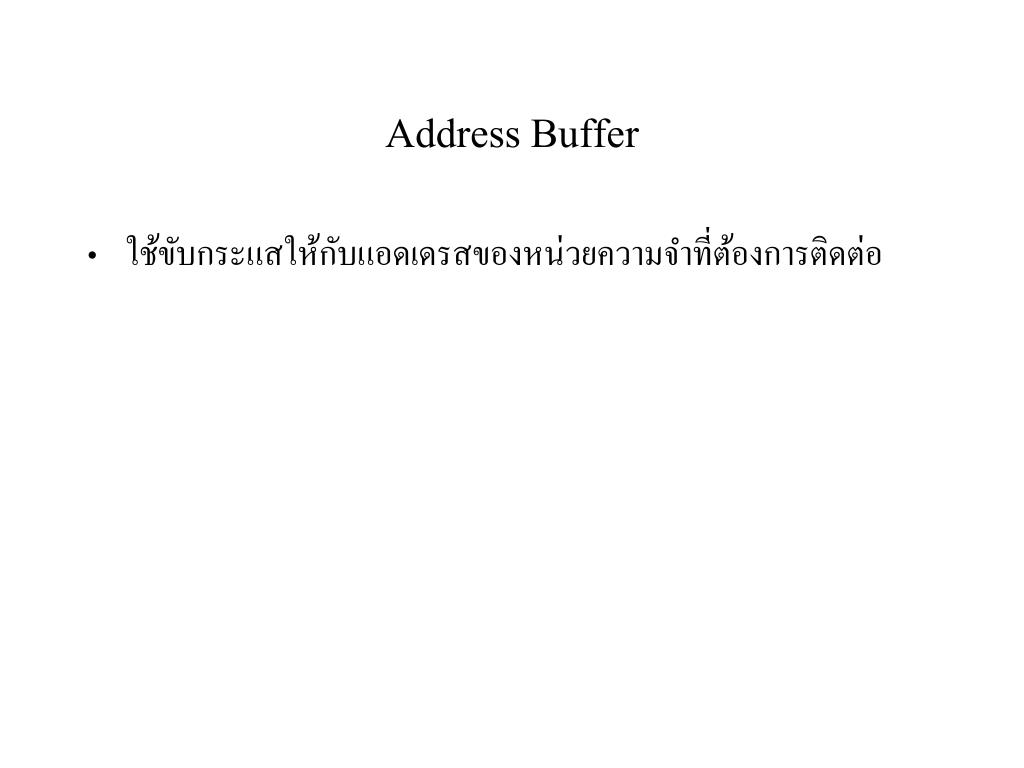

Address Buffer
  • ใช้ขับกระแสให้กับแอดเดรสของหน่วยความจำที่ต้องการติดต่อ
data buffer

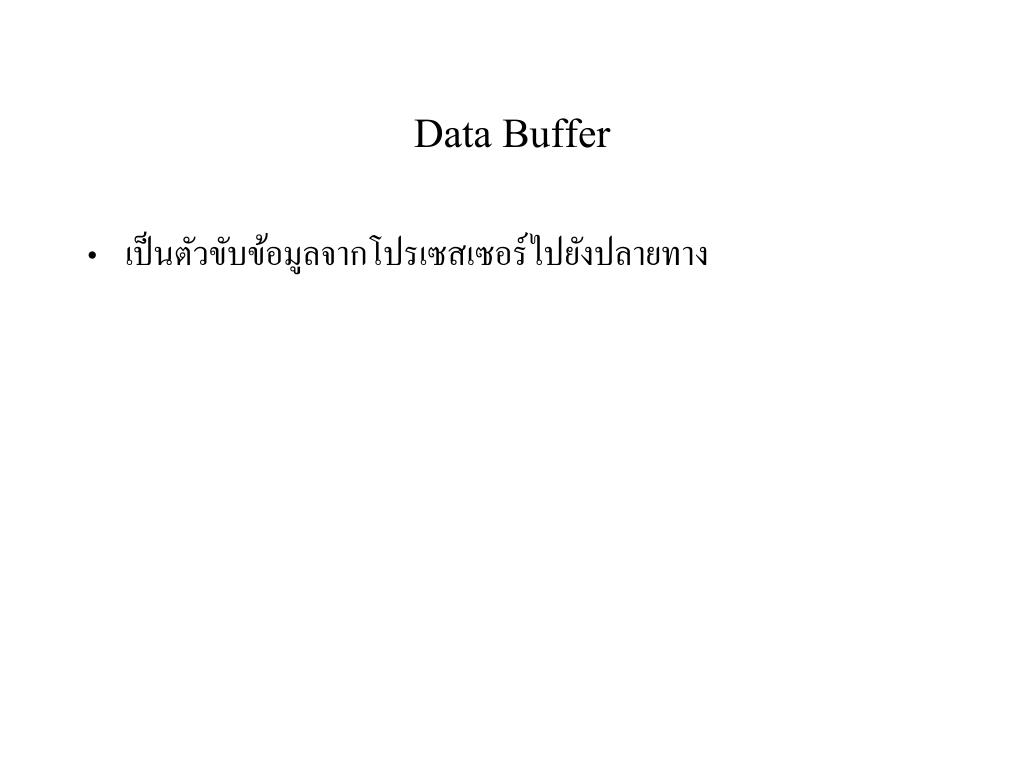

Data Buffer
  • เป็นตัวขับข้อมูลจากโปรเซสเซอร์ไปยังปลายทาง
peripheral controller

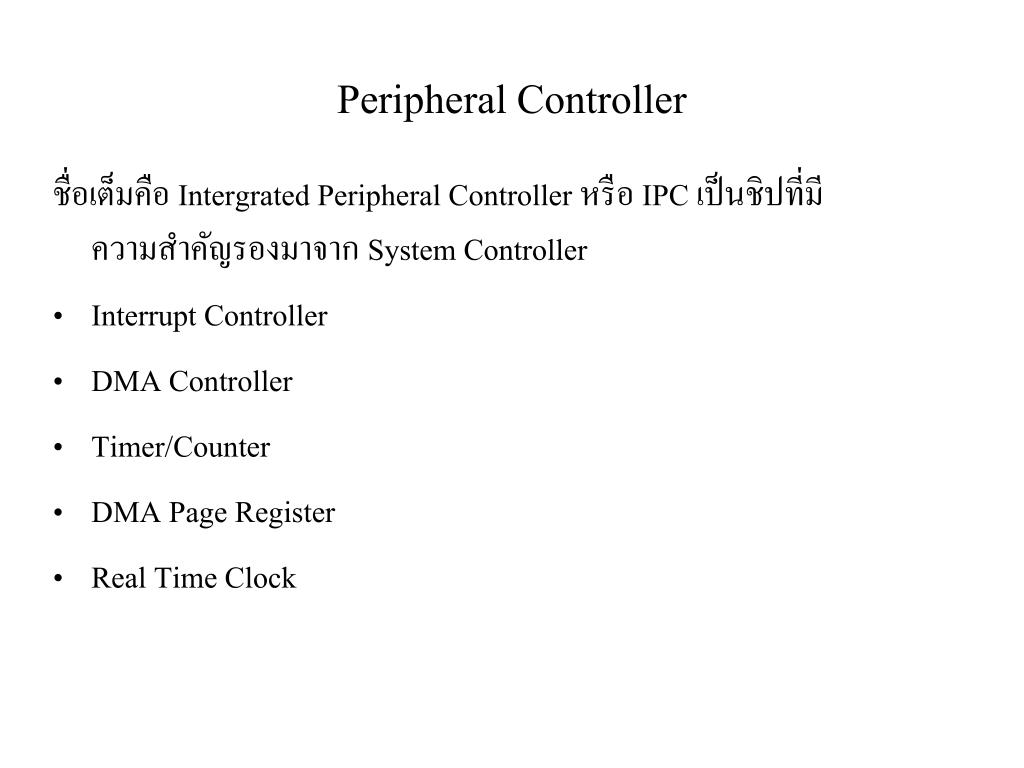

Peripheral Controller

ชื่อเต็มคือ Intergrated Peripheral Controller หรือ IPC เป็นชิปที่มีความสำคัญรองมาจาก System Controller

  • Interrupt Controller
  • DMA Controller
  • Timer/Counter
  • DMA Page Register
  • Real Time Clock
80486
ชิปเซตสำหรับ 80486

ถือว่าเป็นชิปเชตยุคที่ 3

  • สนับสนุนการใช้งานระบบ Local Bus และ ISA Bus
  • ชิปในรุ่นนี้ส่วนใหญ่มีสองตัวคือ
    • ทำหน้าที่เป็น System Controller,Memory Controller และ Address/Data Buffer ในตัวเดียวกัน
    • ทำหน้าที่เป็น Peripheral Controller

ชิปเซตรุ่นนี้มีรหัสเรียกว่า 82350 Chipset

slide19
ชิปเซตยุคที่ 5

ออกแบบมาเพื่อรองรับเทคโนโลยีใหม่ 2 ประการได้แก่ เทคโนโลยีของระบบบัส และเทคโนโลยีของไมโครโปรเซสเซอร์ โครงสร้างการทำงานถูกออกแบบมาให้ใช้กับระบบบัสของ PCI โดยมีการเชื่อมต่อที่เรียกว่า PCI Bridge โดยแบ่งการทำงานออกเป็น 3 ส่วน

slide20

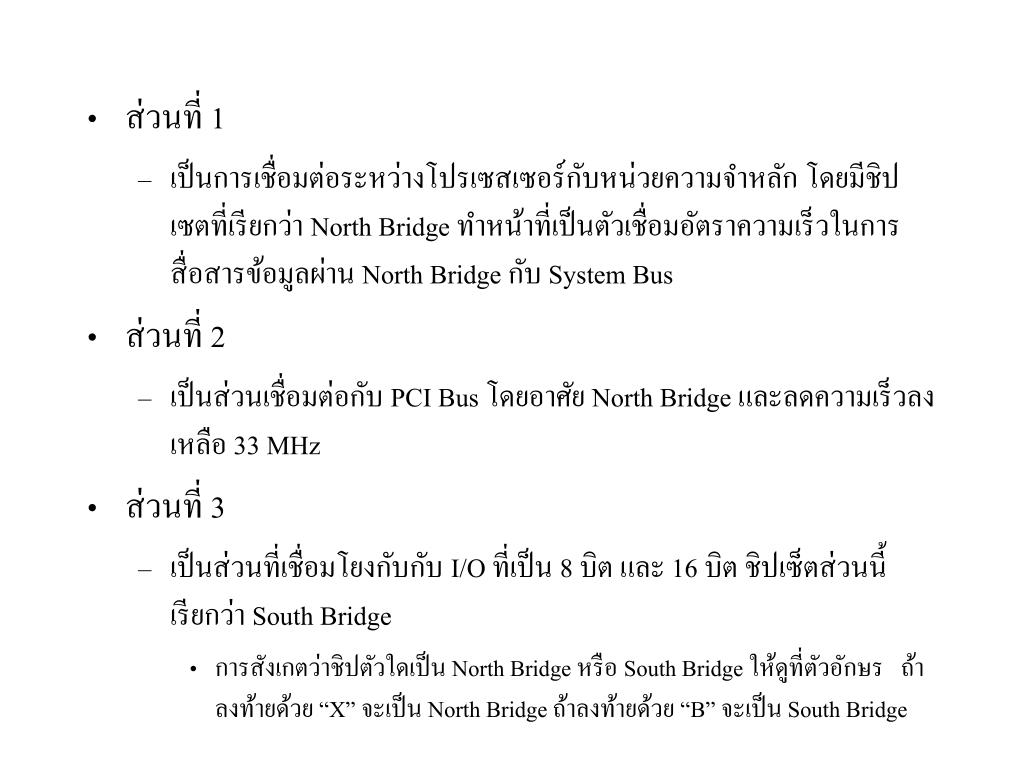

ส่วนที่ 1
    • เป็นการเชื่อมต่อระหว่างโปรเซสเซอร์กับหน่วยความจำหลัก โดยมีชิปเซตที่เรียกว่า North Bridge ทำหน้าที่เป็นตัวเชื่อมอัตราความเร็วในการสื่อสารข้อมูลผ่าน North Bridge กับ System Bus
  • ส่วนที่ 2
    • เป็นส่วนเชื่อมต่อกับ PCI Bus โดยอาศัย North Bridge และลดความเร็วลงเหลือ 33 MHz
  • ส่วนที่ 3
    • เป็นส่วนที่เชื่อมโยงกับกับ I/O ที่เป็น 8 บิต และ 16 บิต ชิปเซ็ตส่วนนี้เรียกว่า South Bridge
      • การสังเกตว่าชิปตัวใดเป็น North Bridge หรือ South Bridge ให้ดูที่ตัวอักษร ถ้าลงท้ายด้วย “X” จะเป็น North Bridge ถ้าลงท้ายด้วย “B” จะเป็น South Bridge
north bridge
ชิปเซต North Bridge
  • หน้าที่การทำงานหลักของชิปเซตประเภทนี้ได้แก่
    • Host Interface
      • สื่อสารไปกลับระหว่าง North Bridge กับโปรเซสเซอร์ผ่าน Front Side Bus
    • DRAM Interface
    • Cache Interface
    • PCI Interface
    • การจัดการ Clock และ Power Management
    • AGP Interface
south bridge
ชิปเซต South Bridge

เป็นชิปเซตที่ควบคุมการทำงานของ I/O และเป็นสะพานเชื่อมโยงระหว่าง PCI Bus กับ ISA Bus โดยประกอบด้วยส่วนต่าง ๆ ดังนี้

  • PCI Bus Interface
  • System Reset
  • Interrupt
  • System Power Management
  • Timer/Counter
  • DMA
  • Universal Serial Interface (USB)
  • ISA Bus Interface
  • IDE Interface
  • Real Time Clock (RTC)
slide23
ชิปเซตยุคที่ 6
  • เป็นชิปเซตที่สนับสนุน Pentium และปรับปรุงให้มีประสิทธภาพดีขึ้น โดยใช้กับ Pentium II/III และ Celeron
  • มีการบรรจุระบบเสียงเข้าไปในชิปเซต
slide24
ชิปเซตยุคใหม่
  • เลิกใช้ PCI Bridge Architecture (Socket 7) เนื่องจากระบบนี้ไม่สอดคล้องกับระบบบัสที่มีความเร็วสูง เช่น 133 MHz
  • ใช้สถาปัตยกรรมแบบ Hub Architecture เช่นชิปเซตตระกูล i800 โดยการเชื่อมต่อกับส่วนต่าง ๆ จะใช้ topology ที่มีลักษณะฮับ
pentium 4

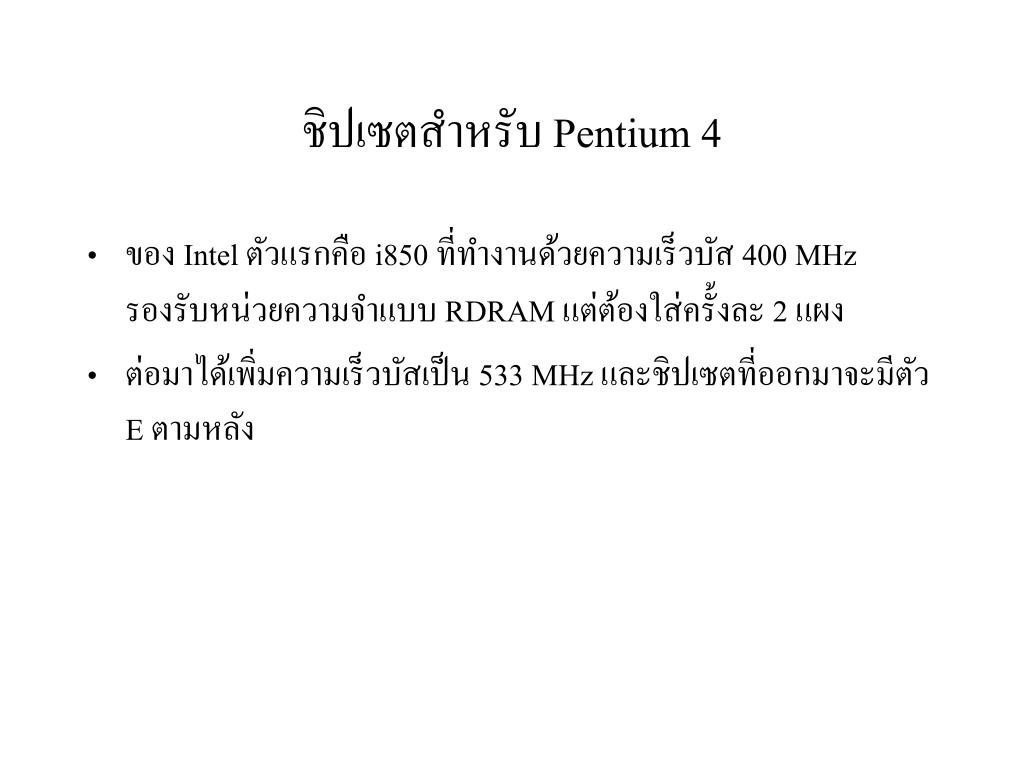

ชิปเซตสำหรับ Pentium 4
  • ของ Intel ตัวแรกคือ i850 ที่ทำงานด้วยความเร็วบัส 400 MHz รองรับหน่วยความจำแบบ RDRAM แต่ต้องใส่ครั้งละ 2 แผง
  • ต่อมาได้เพิ่มความเร็วบัสเป็น 533 MHz และชิปเซตที่ออกมาจะมีตัว E ตามหลัง
slide27

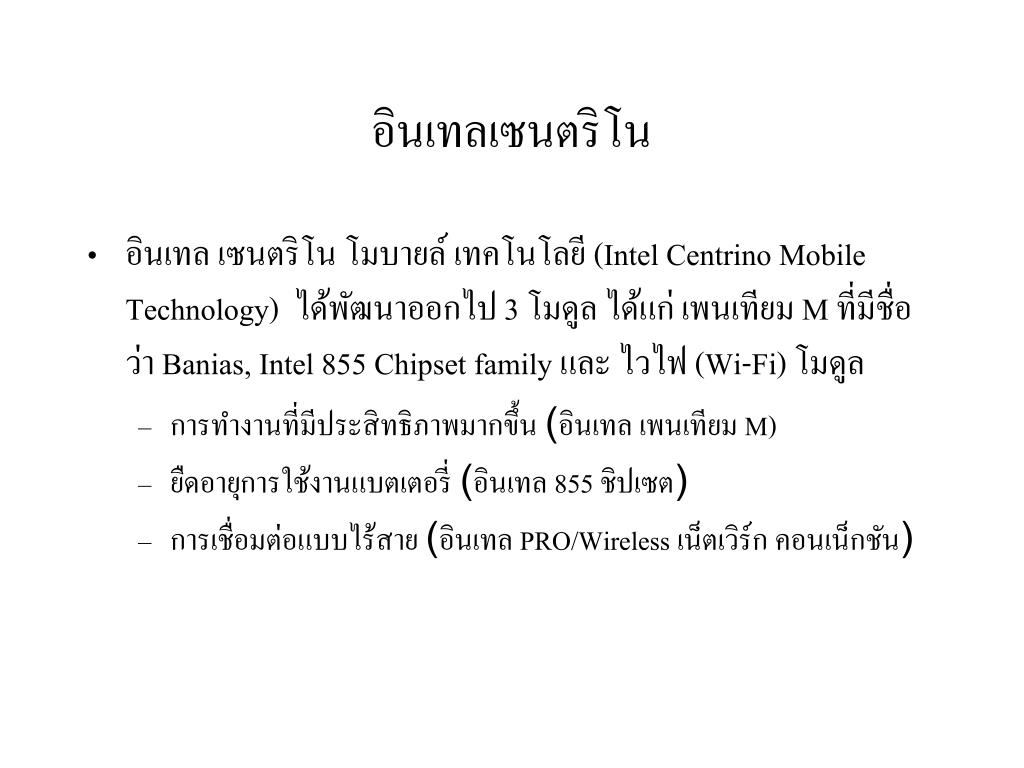

อินเทลเซนตริโน
  • อินเทล เซนตริโน โมบายล์ เทคโนโลยี (Intel Centrino Mobile Technology) ได้พัฒนาออกไป 3 โมดูล ได้แก่ เพนเทียม M ที่มีชื่อว่า Banias, Intel 855 Chipset family และ ไวไฟ (Wi-Fi) โมดูล
    • การทำงานที่มีประสิทธิภาพมากขึ้น (อินเทล เพนเทียม M)
    • ยืดอายุการใช้งานแบตเตอรี่ (อินเทล 855 ชิปเซต)
    • การเชื่อมต่อแบบไร้สาย (อินเทล PRO/Wireless เน็ตเวิร์ก คอนเน็กชัน)
slide28
สถาปัตยกรรม เพนเทียม M
  • เพนเทียม M มีชื่อโค้ดเนมว่า Banias ใช้เทคโนโลยี 0.13 ไมครอน และใช้ทรานซิสเตอร์ 77 ล้านตัว
  • ทำงานแปดทิศทางด้วยแคช L2 ขนาด 1 MB และแคช L1 ขนาด 32kB
slide29
ชิปเซตตระกูล 855
  • ได้แก่ อินเทล 855PM (Odem) และ 855GM (Montara-GM) เป็นชิปเซตที่ออกแบบมาให้ทำงานในโหมดประหยัดพลังงาน ประหยัดระบบบัสของโปรเซสเซอร์และหน่วยความจำ
pro wireless
อินเทล Pro/Wireless เน็ตเวิร์ก
  • ความสามารถทางด้านการสื่อสารไร้สาย สนัสนุนมาตรฐาน 802.11b WLAN และการเชื่อมต่อแบบไร้สายจากเน็ตเวอร์ก WLAN เช่น hot spots เป็นต้น
