  1. SIEL week 5 Programma • EMC • Filters • Modulatie/Demodulatie

  2. Wat is EMC? EMC = ElektroMagnetische Compatibiliteit = Bevredigend functioneren in de omgeving • Kunnen meten van het ‘nuttig signaal’ • Afleiden van storingen van buiten • Geen storingen naar buiten ‘zenden’ • Beveiliging t.a.v. overspanning/blikseminslag

  3. Wat wel, wat niet? WEL: • Enige achtergronden van EMC • Vuistregels voor aarding en bekabeling zwakstroom signalen NIET: • Meten/Testen van EMC • Beveiliging voor overspanning/blikseminslag • Normen voor installatie en CE

  4. De stoorsituatie

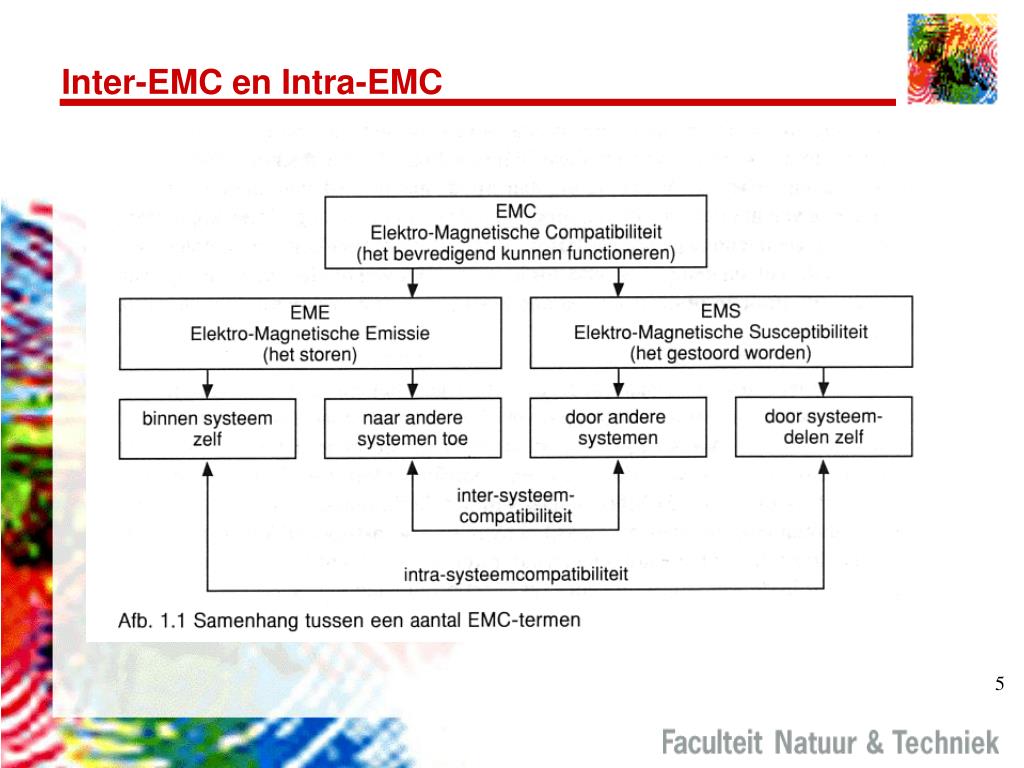

  5. Inter-EMC en Intra-EMC

  6. Sensorsysteem met storingen

  7. Vergelijking met draagbare radio

  8. Stoorwegen • Overdracht via geleiding • Capacitieve overdracht • Inductieve overdracht • Straling

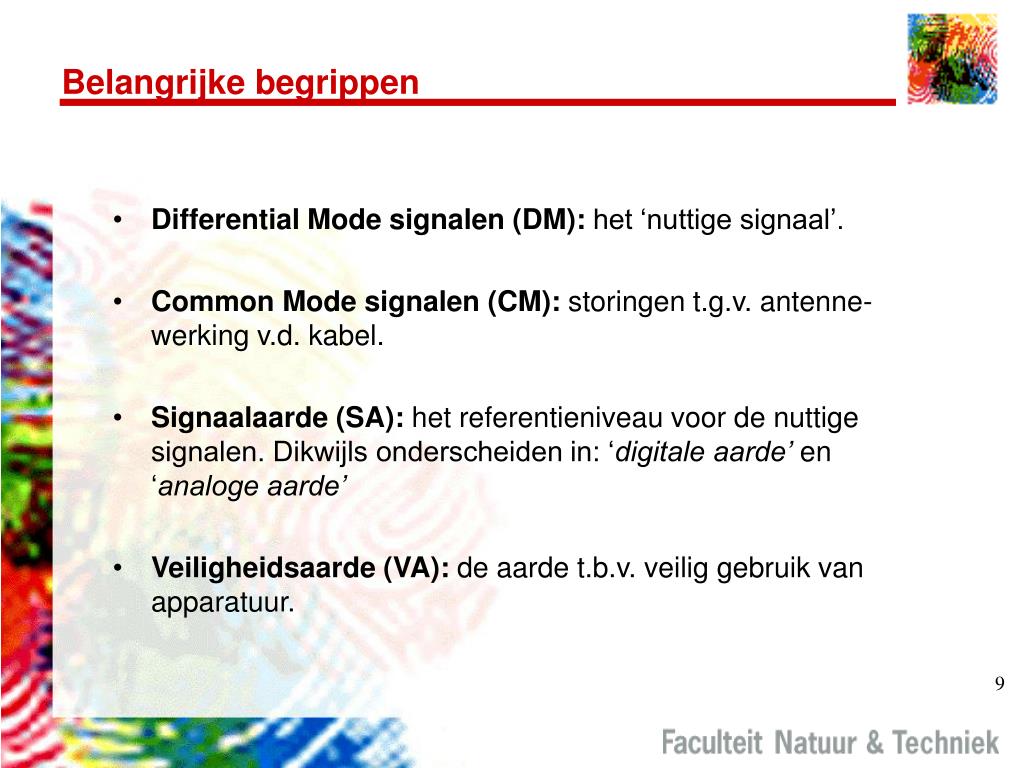

  9. Belangrijke begrippen • Differential Mode signalen (DM): het ‘nuttige signaal’. • Common Mode signalen(CM): storingen t.g.v. antenne-werking v.d. kabel. • Signaalaarde (SA): het referentieniveau voor de nuttige signalen. Dikwijls onderscheiden in: ‘digitale aarde’ en ‘analoge aarde’ • Veiligheidsaarde (VA): de aarde t.b.v. veilig gebruik van apparatuur.

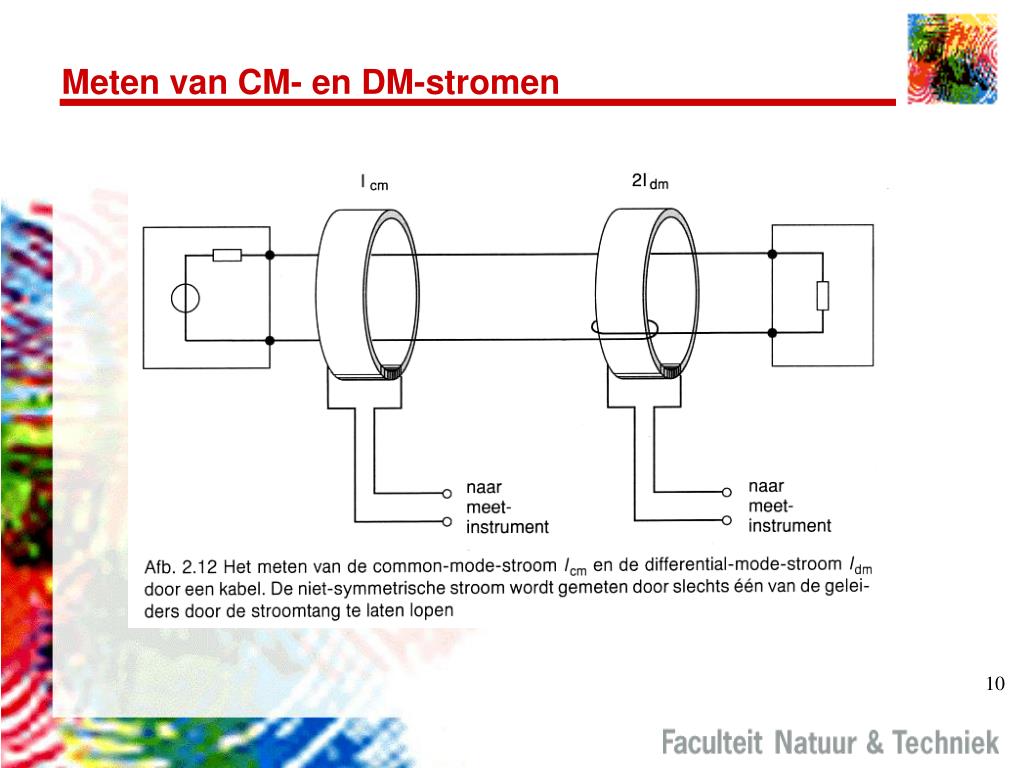

  10. Meten van CM- en DM-stromen

  11. Meting van de stroom door een printspoor

  12. Wet van Faraday • Inductiestromen werken hun ontstaan tegen. • In een stroomkring ontstaat derhalve een Uind met: • Indien ohmse weerstand laag:

  13. Aardlus

  14. Soorten kabels

  15. Magnetische krachtlijnen in coaxkabel

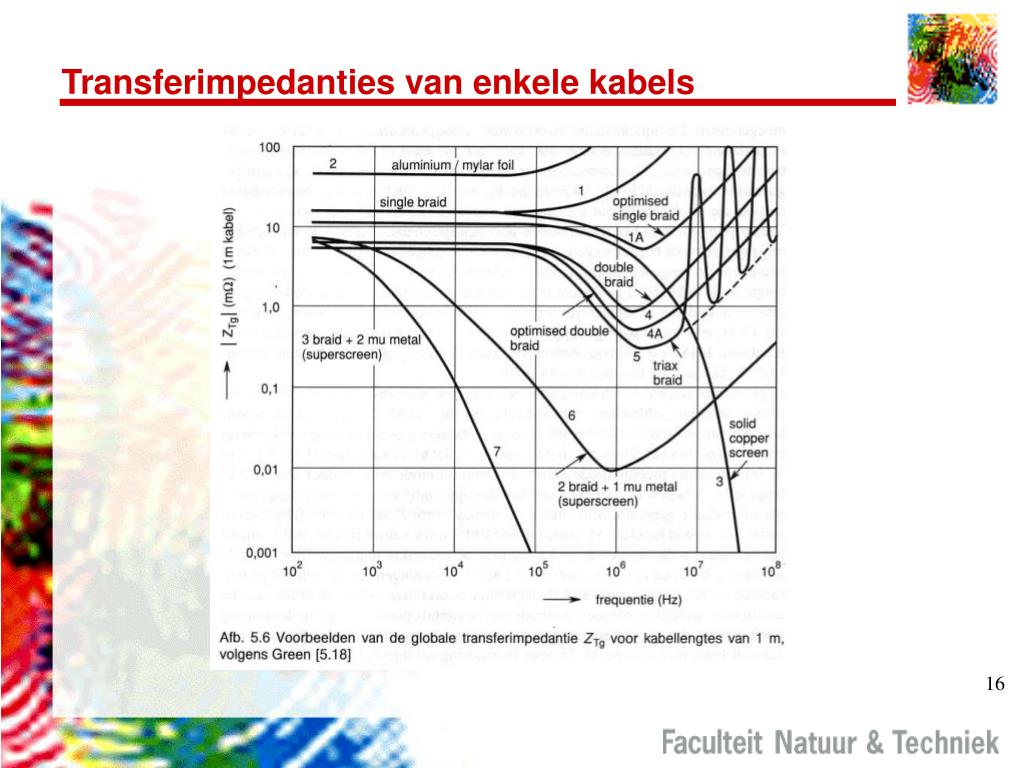

  16. Transferimpedanties van enkele kabels

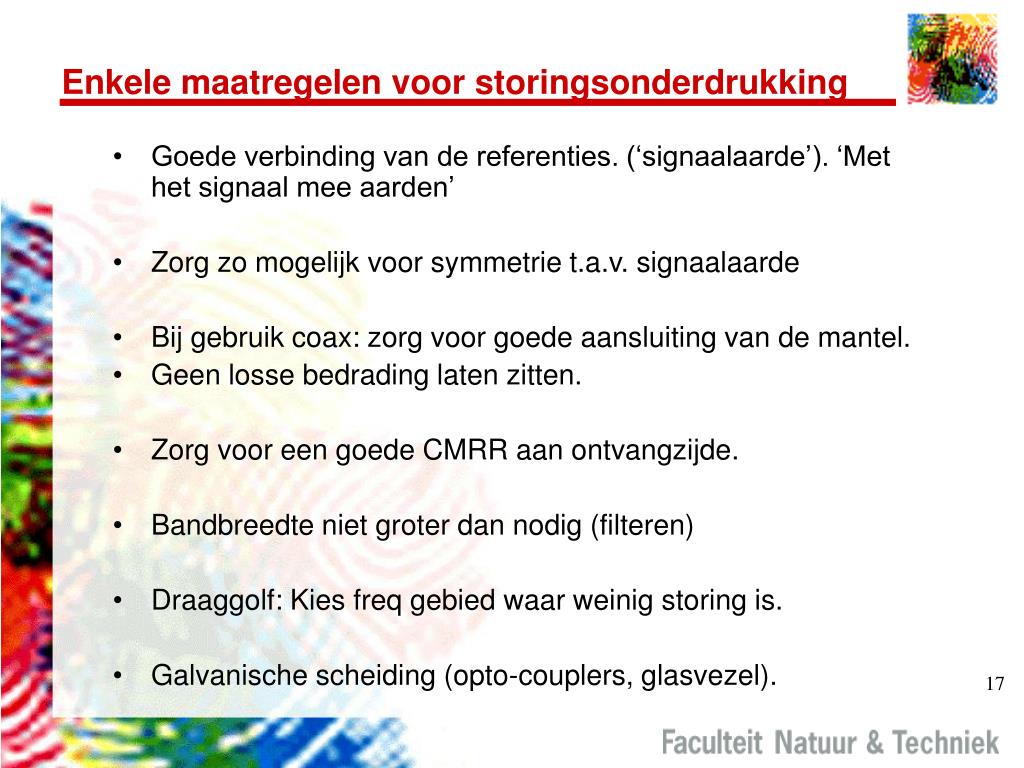

  17. Enkele maatregelen voor storingsonderdrukking • Goede verbinding van de referenties. (‘signaalaarde’). ‘Met het signaal mee aarden’ • Zorg zo mogelijk voor symmetrie t.a.v. signaalaarde • Bij gebruik coax: zorg voor goede aansluiting van de mantel. • Geen losse bedrading laten zitten. • Zorg voor een goede CMRR aan ontvangzijde. • Bandbreedte niet groter dan nodig (filteren) • Draaggolf: Kies freq gebied waar weinig storing is. • Galvanische scheiding (opto-couplers, glasvezel).

  18. Parallelle geleider

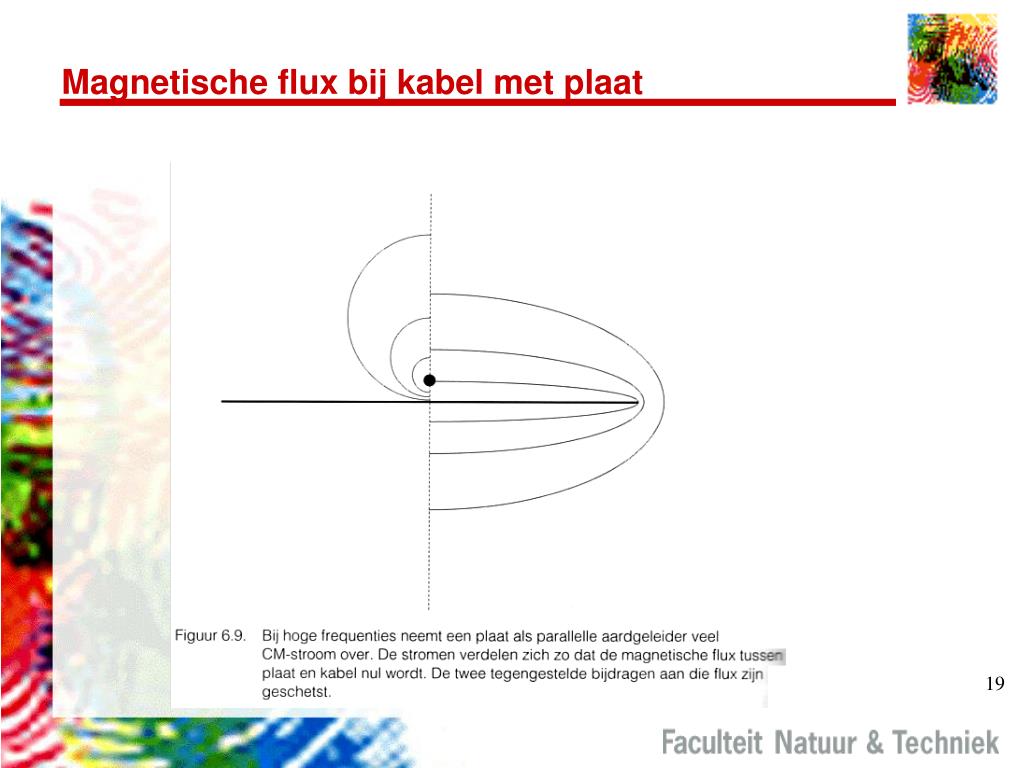

  19. Magnetische flux bij kabel met plaat

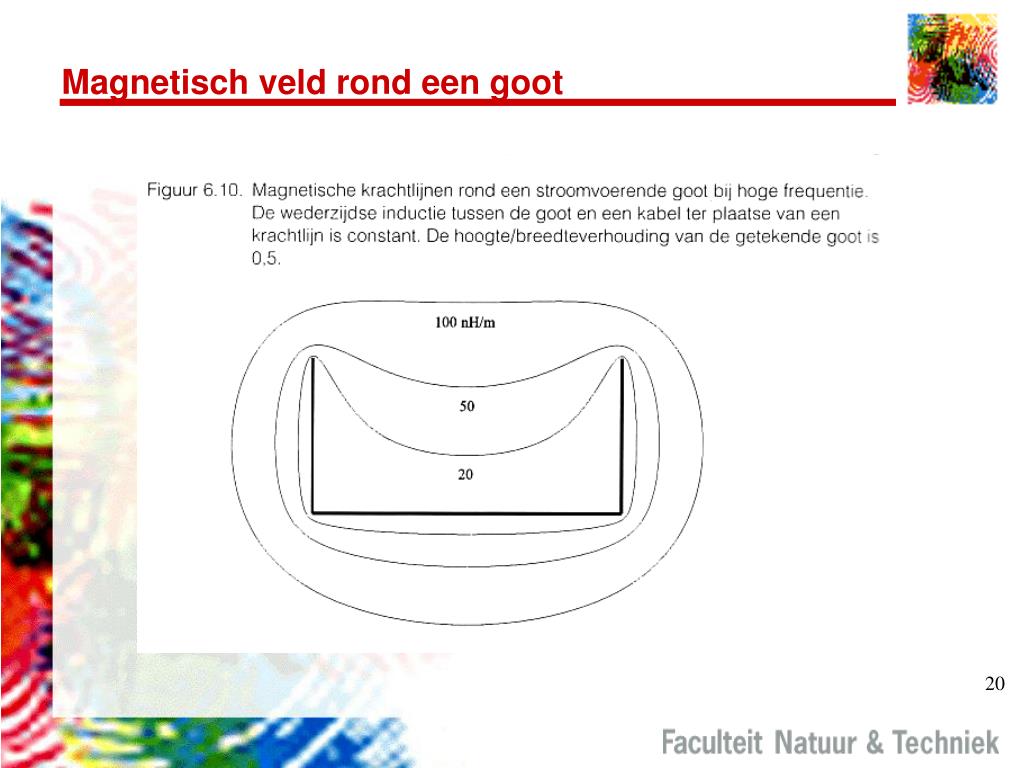

  20. Magnetisch veld rond een goot

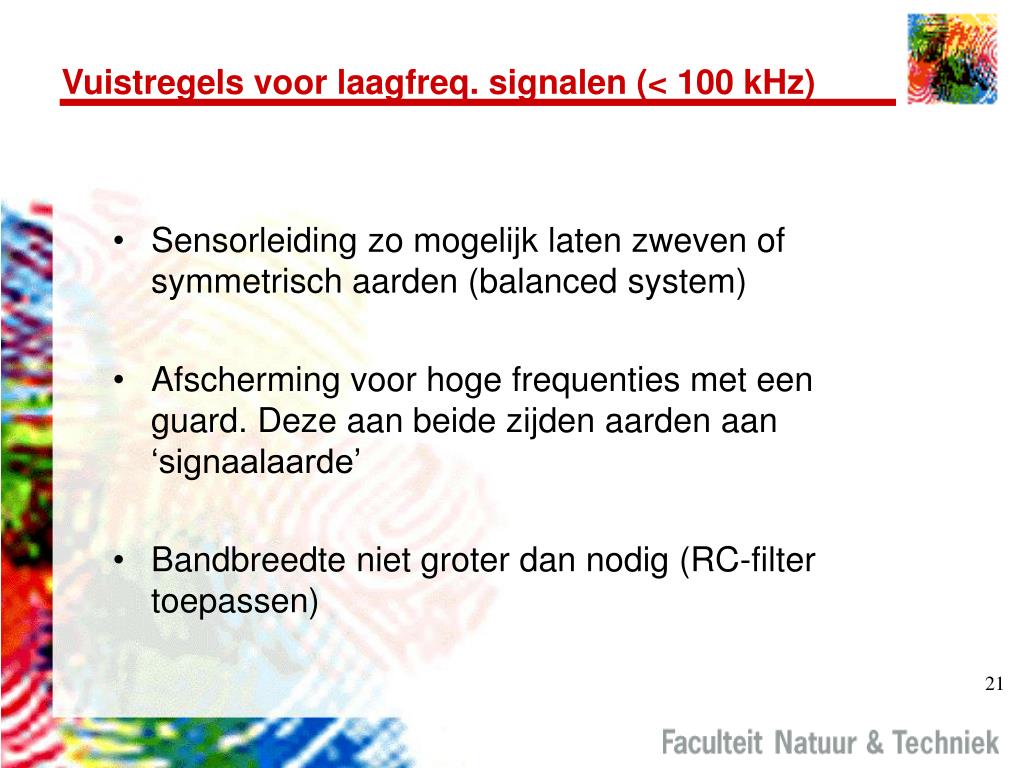

  21. Vuistregels voor laagfreq. signalen (< 100 kHz) • Sensorleiding zo mogelijk laten zweven of symmetrisch aarden (balanced system) • Afscherming voor hoge frequenties met een guard. Deze aan beide zijden aarden aan ‘signaalaarde’ • Bandbreedte niet groter dan nodig (RC-filter toepassen)

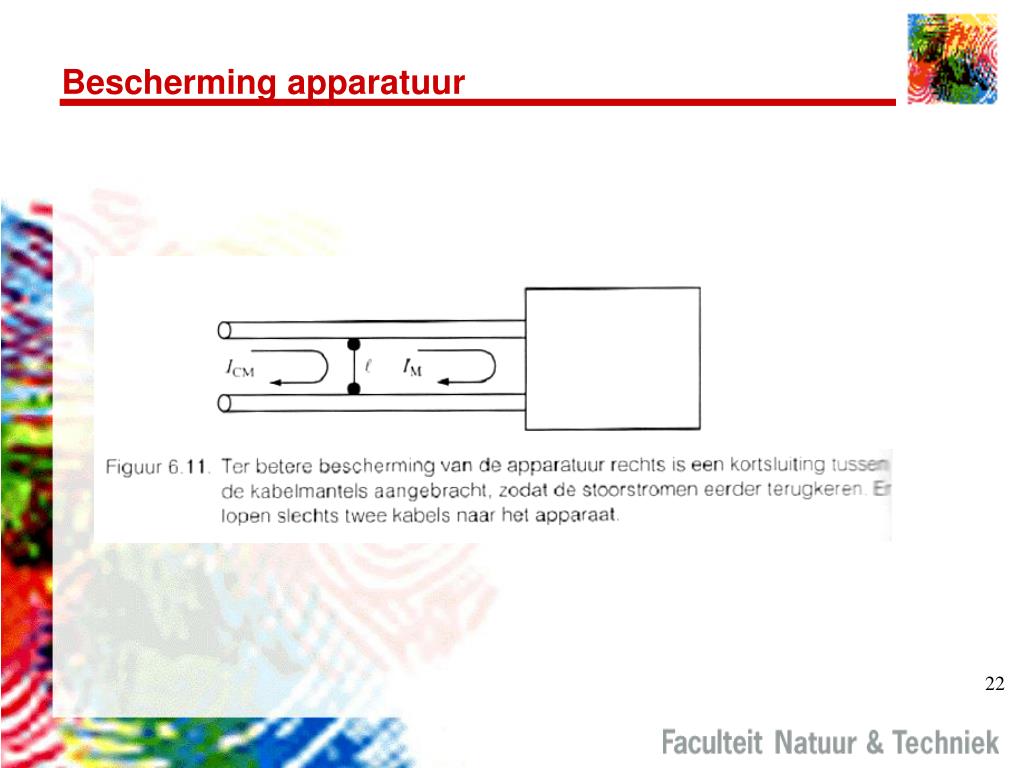

  22. Bescherming apparatuur

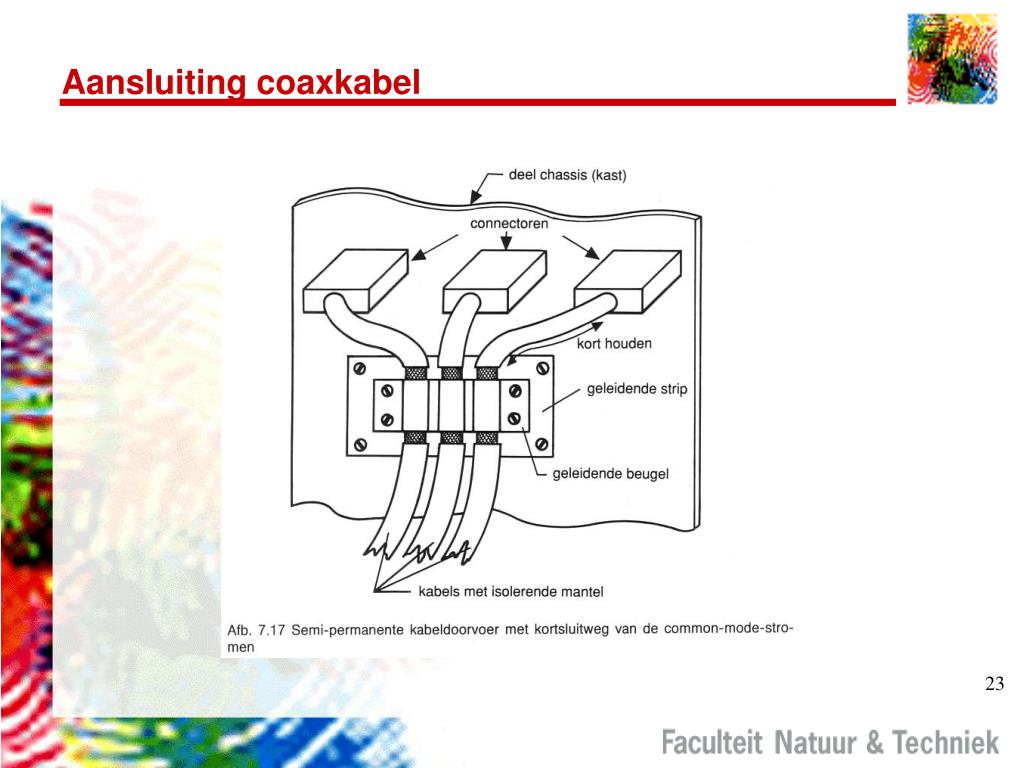

  23. Aansluiting coaxkabel

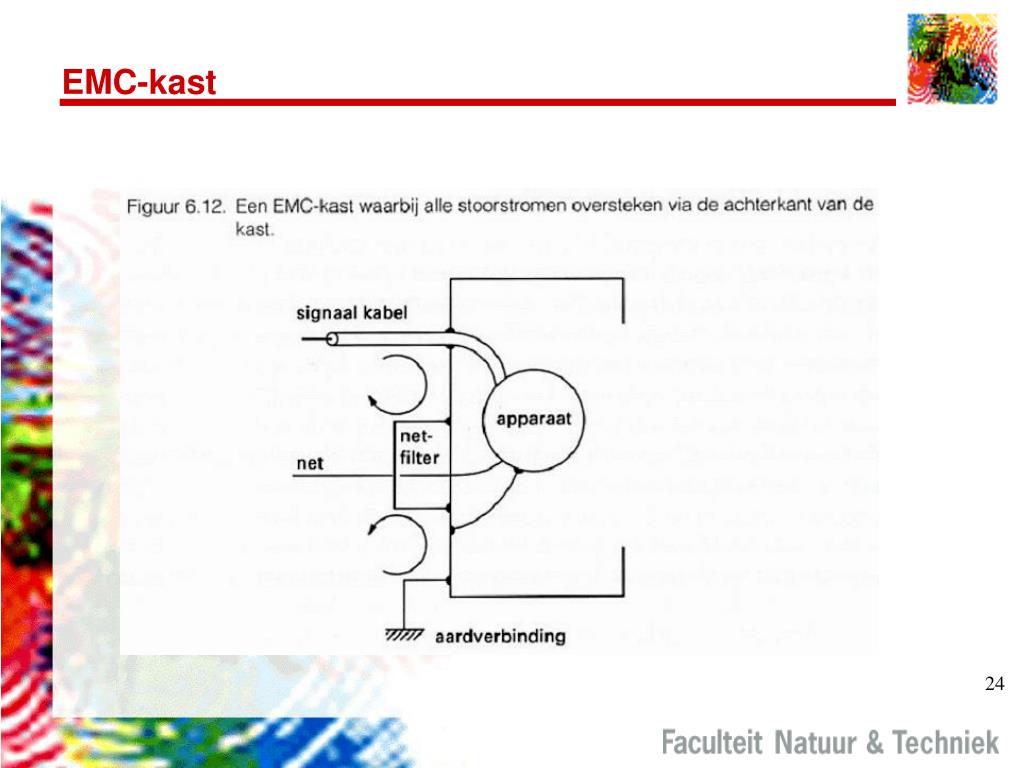

  24. EMC-kast

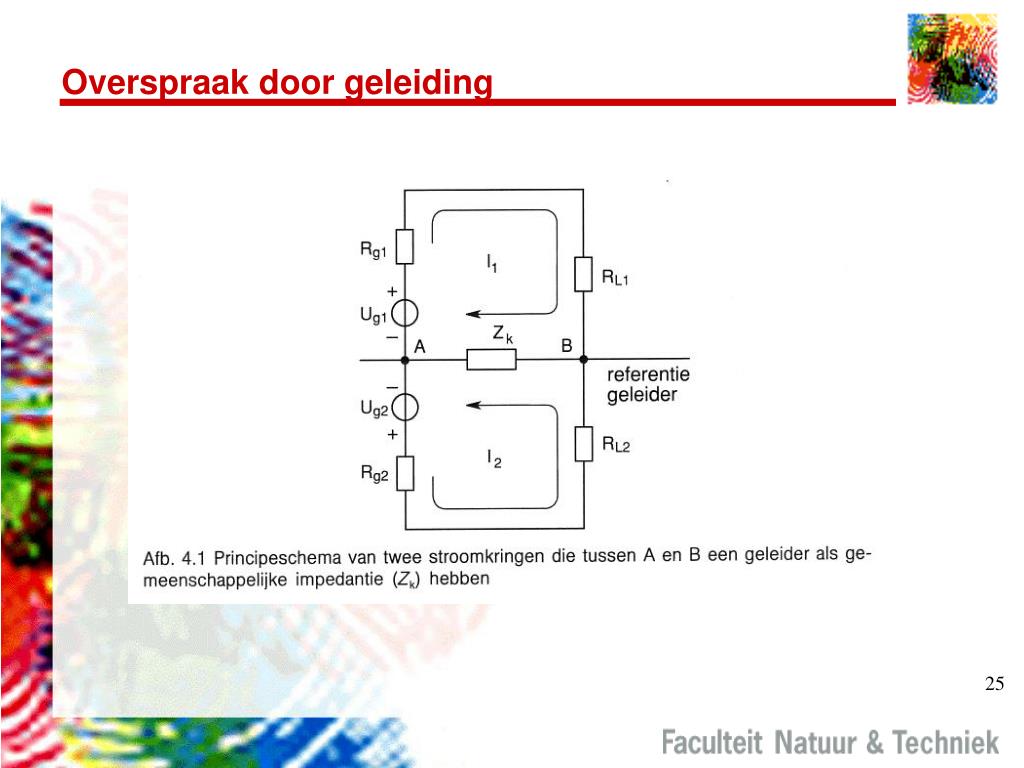

  25. Overspraak door geleiding

  26. Puntkoppeling

  27. Getwiste kabel

  28. Inductieve overspraak

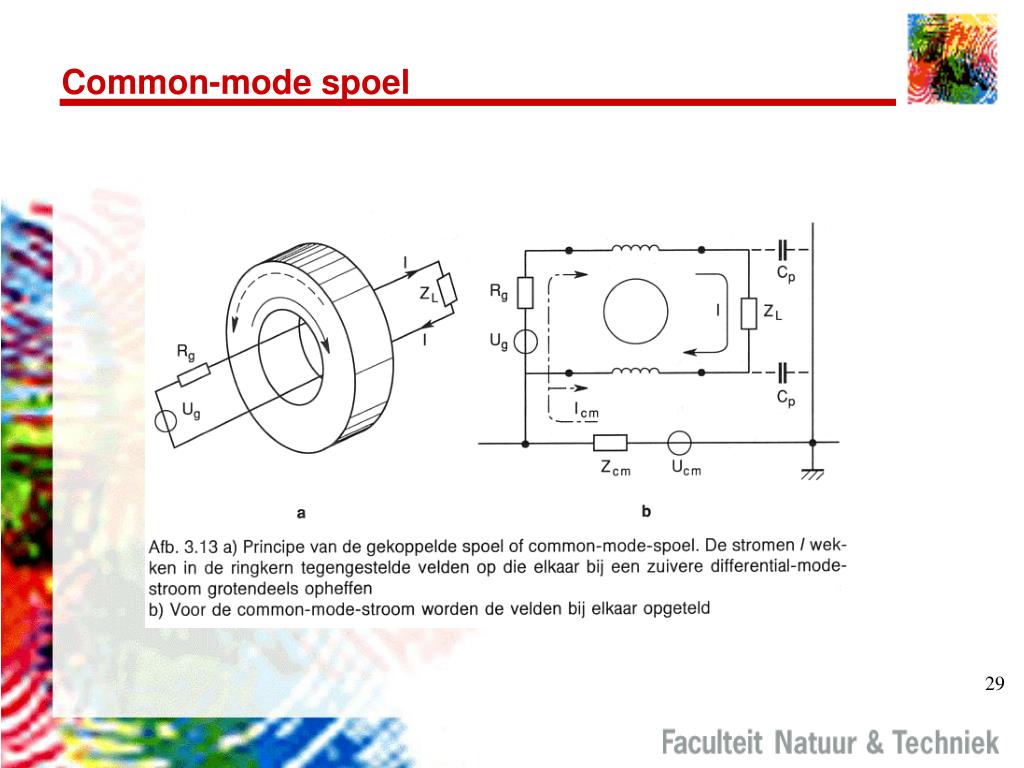

  29. Common-mode spoel

  30. Suggesties • VA niet als referentie-aarde mee laten lopen. • Digitale en analoge aarde apart houden, • Fysiek scheiden van kabelbomen met HF sterke stromen en sensorsignalen

  31. Filters • ’Ideale filters’ • Laagdoorlaat filter LDF • Hoogdoorlaatfilter HDF • Bandfilter BDF • Bandsperfilter BSF • Reele filters • Fasegevoelige Detectie (FGD)

  32. Signalen met ruis

  33. Signaal of storing?

  34. Werking van een ‘ideaal’ laagdoorlaatfilter (1)

  35. Werking van een ‘ideaal’ laagdoorlaatfilter (2)

  36. ‘Ideaal’ hoogdoorlaatfilter

  37. ‘Ideaal’ bandfilter

  38. ‘Ideaal’ sperfilter

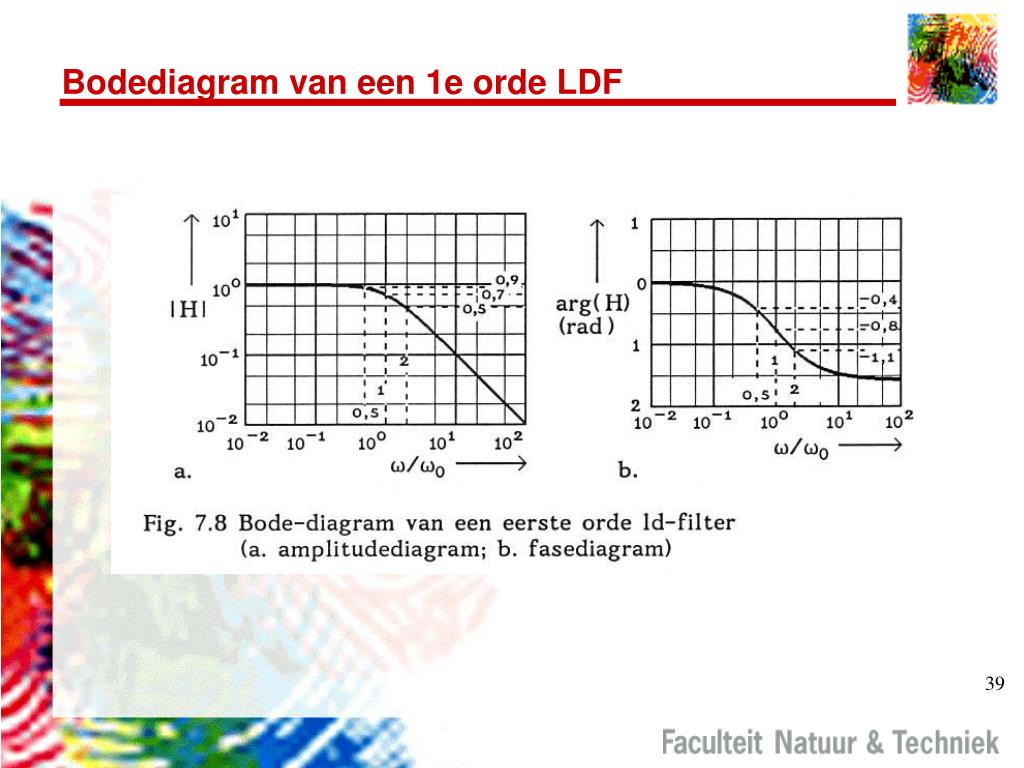

  39. Bodediagram van een 1e orde LDF

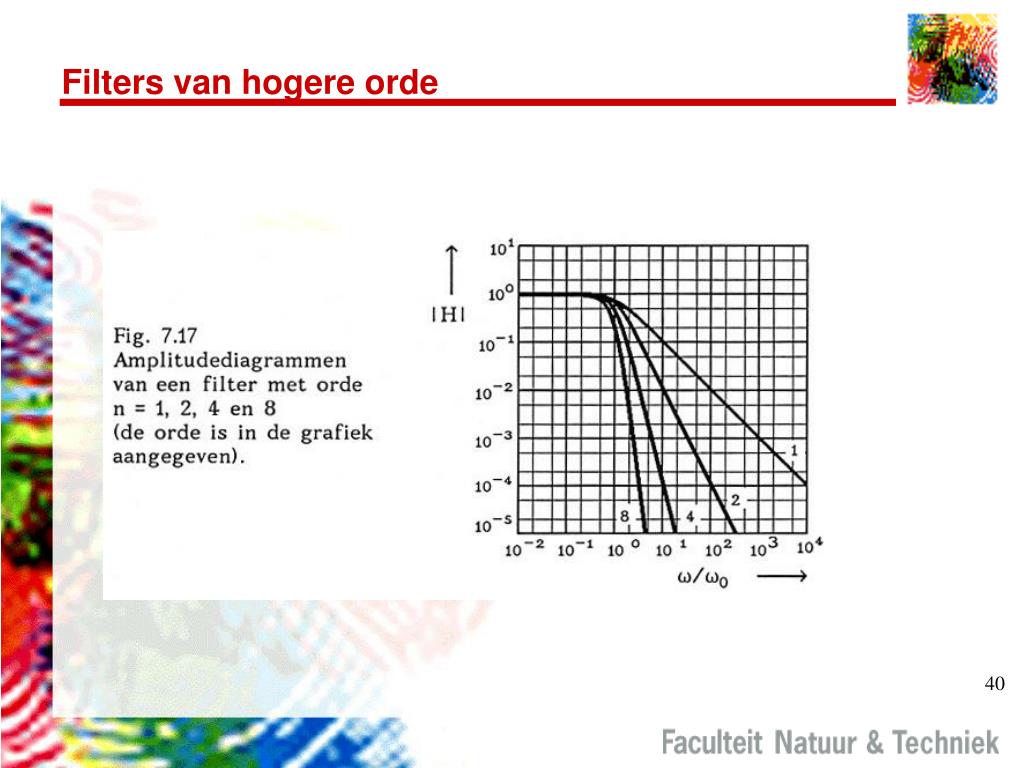

  40. Filters van hogere orde

  41. Werking van een 1e orde LDF

  42. 1e orde HDF

  43. Bodediagram 2e orde bandfilter

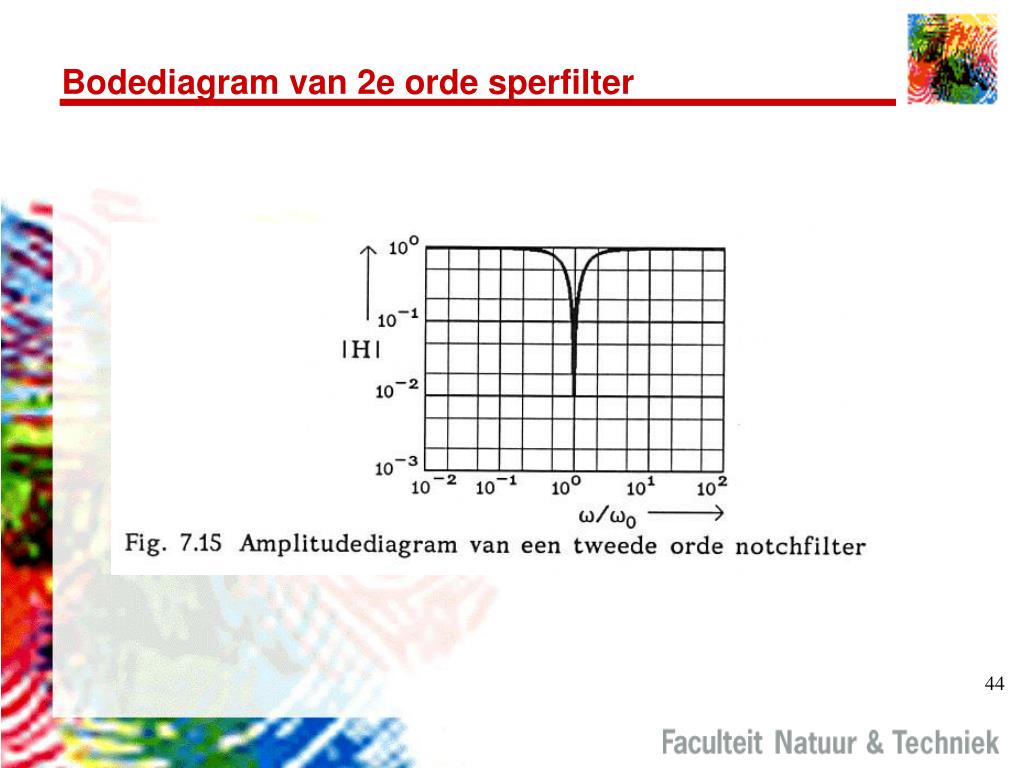

  44. Bodediagram van 2e orde sperfilter

  45. Modulatie-demodulatie

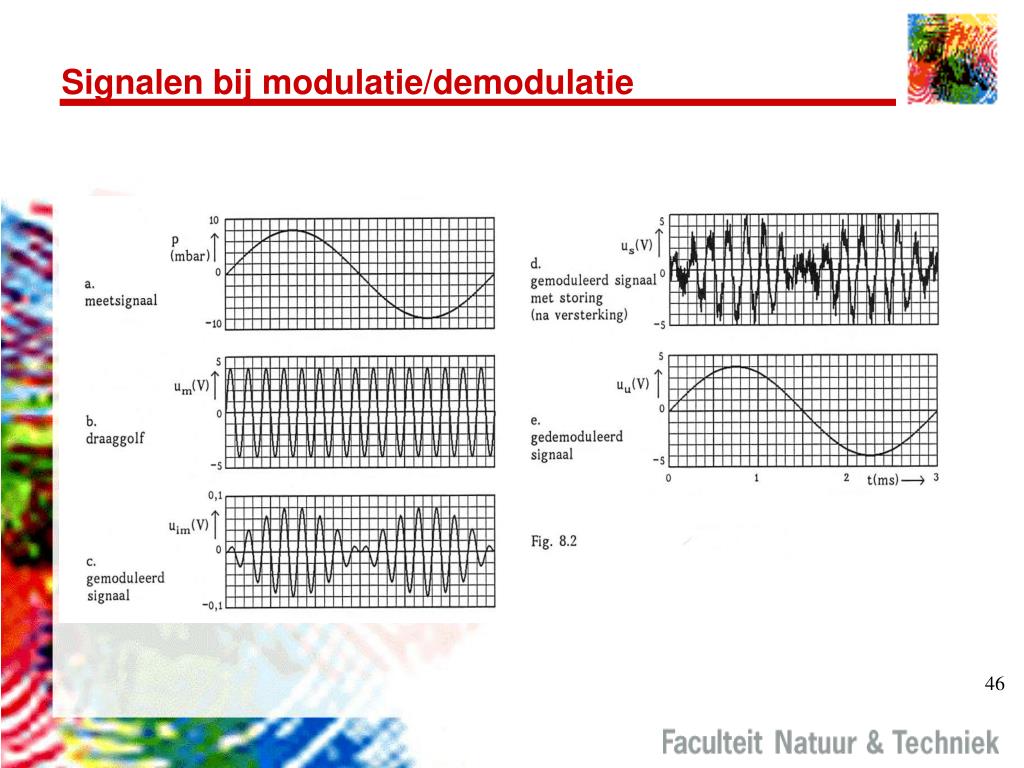

  46. Signalen bij modulatie/demodulatie

  47. Werking van een FGD

  48. Fasegevoelig detectie-systeem

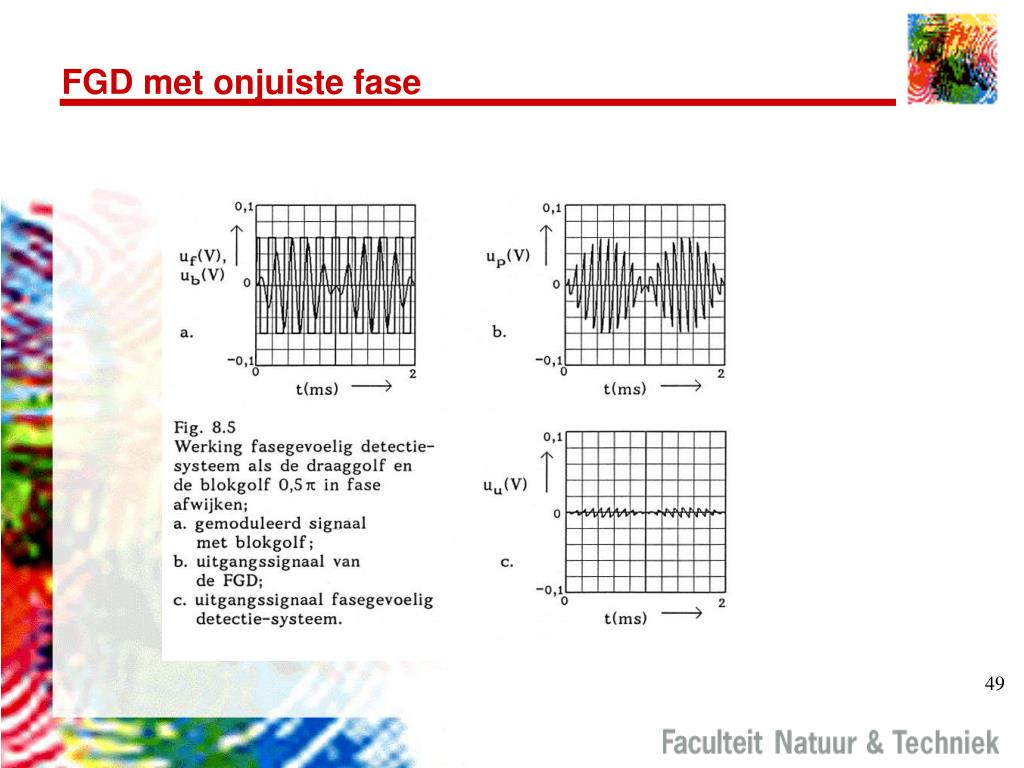

  49. FGD met onjuiste fase

  50. Spanningsgestuurde oscillator (VCO)
