ZEISS 倒 立螢光顯微鏡操作手冊

ZEISS 倒 立螢光顯微鏡操作手冊. 顯微鏡機身說明. 穿透光燈箱. 聚光鏡. 載物台. 物鏡鼻輪. 螢光濾片轉盤. 載物台 調整桿. 粗細調節輪. 穿透光電壓調整盤. 穿透光觀察 - 操作步驟. 1. 開啟顯微鏡左下方電源 。 2. 將樣本放置載物台上。 3. 使用載物台調整桿將樣本移至光源中心 4. 轉動聚光鏡轉盤至正確位置 ( 明視野觀察時轉盤調至 H 處。相位差觀察則將轉盤調至 PH 處，但需搭配物鏡倍數，如選擇 10X 物鏡則轉盤轉至 PH1 ， 20X 及 40X 物鏡則轉盤轉至 PH2 ) 。 5. 確認螢光轉盤位於無螢光濾片組之空位。

sibley
Download Presentation

ZEISS 倒 立螢光顯微鏡操作手冊

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

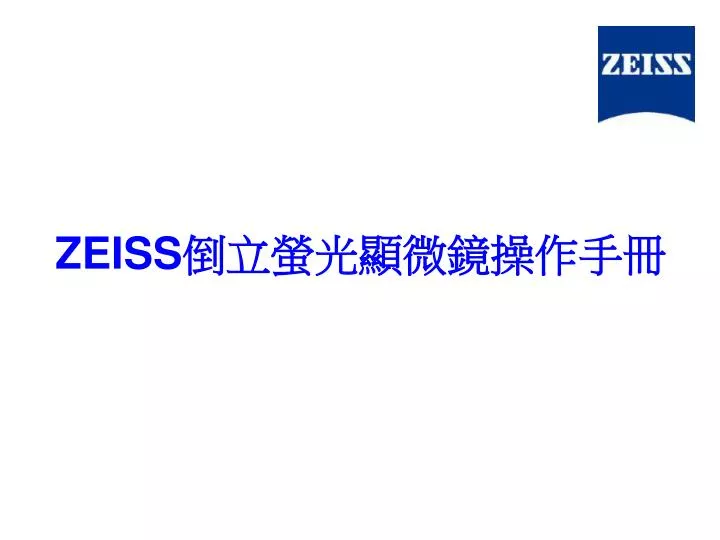

  1. ZEISS倒立螢光顯微鏡操作手冊

  2. 顯微鏡機身說明 穿透光燈箱 聚光鏡 載物台 物鏡鼻輪 螢光濾片轉盤 載物台調整桿 粗細調節輪 穿透光電壓調整盤

  3. 穿透光觀察-操作步驟 • 1.開啟顯微鏡左下方電源。 • 2.將樣本放置載物台上。 • 3.使用載物台調整桿將樣本移至光源中心 • 4.轉動聚光鏡轉盤至正確位置(明視野觀察時轉盤調至H處。相位差觀察則將轉盤調至PH處，但需搭配物鏡倍數，如選擇10X物鏡則轉盤轉至PH1， 20X及40X物鏡則轉盤轉至PH2) 。 • 5.確認螢光轉盤位於無螢光濾片組之空位。 • 6.於目鏡觀察下藉由粗細調節輪調整焦距。 • 7.由下方電壓調整盤調整穿透光亮度。 • 8.如需拍照則轉動左側分光盤，將分光轉至左側CCD，再開啟電腦使用Axio Vision軟體拍攝。

  4. 螢光觀察-操作步驟 • 1.開啟左方螢光燈源控制器(螢光燈源關閉後需等15-20分鐘才能再開啟)。 • 2.待螢光燈泡完全激發後，轉動螢光濾片轉盤至所需的濾片組( DAPI 、FITC、Rhodamine) 。 • 3.螢光(RL)及穿透光(TL)可藉由右側切換鈕控制開/關。 • 4. .如需拍照則轉動左側分光盤，將分光轉至左側CCD，再開啟電腦使用Axio Vision軟體拍攝。

  5. 注意事項 • 1.顯微鏡放置處最好備有除濕機降低溼度，防止鏡片受潮發霉。 • 2.如培養液不慎滴落於物鏡上，須儘快以拭鏡紙沾純酒精輕輕擦拭乾淨。 • 3.確實記錄螢光燈泡開啟/關閉時間，螢光燈源關閉後需等15-20分鐘才能再開啟。 • 4.螢光燈泡最好於使用200-250小時內更換。
