  1. Acron Formservice AB Kenny Johansson

  2. Anderstorp

  3. Acron Formservice AB • Grundades 1995 • Ägare Kenny Johansson • 18 anställda • Oms. 21,2 milj 2011/12 • Prototyper 60% • Additivemanufacturing 20% • Verktygsservice 20%

  4. AM – olika materialval Inte bara prototyper

  5. Två metoder - olika resultat SLA - Stereolitografi SLS-Selektiv lasersintring

  6. SLAEpoxi Fördelar Nackdelar Åldras Spröda Värmekänsliga ca 50°C • Kall process/härdar • Formstabil • Fina ytor • Transparenta material • Enkla att lackera • Fina geometrier • Toleranser ±0,1%

  7. SLSPolyamid, Polyamid GF, Polypropen, DuraformFlex Fördelar Nackdelar Skevning Toleranser ±0,2% Begränsade godstjocklekar min 0,7 mm(Formiga 0,45 mm) Ytor • Starka • Flexibla • Skruvtorn • Snäppfästen • Termoplast • Produktion • Ekonomi

  8. SLA – SLS? Vad har du för behov?

  9. SLA Exempel

  10. Verifiering av design Krav att återge produkten till 100% i färg och form Material: Epoxi, solid lack, gnuggisar

  11. Genomskådningsmodell Krav på transparens Material: Epoxi, solid lack, klarlack

  12. Konceptmodell utan krav på funktiontill Electrolux DesignLab Material: Epoxi, solid lack, klarlack, gnuggisar, dekaler

  13. Mäss/utställnings-modell Krav på 100% designåtergivning Material: Epoxi, solid lack, klarlack med pigment, gnuggisar

  14. Master för gjutning av prototyper i metall Krav på ytor och förbränning Material: Epoxi, quickcast

  15. SLS Exempel

  16. Verifiering av funktion Krav på fungerande skruvtorn och snäppfästen Material: PA, Polyamid

  17. Verifiering av funktion Krav på fungerande gångjärn och snäppe Material: PP, Polypropen

  18. Verifiering av inpassning av flera ingående komponenter Krav på passform, snäppfästen och skruvtorn Material: PA, Polyamid

  19. Verifiering av funktion på tätningslist Krav på flexibilitet Material: DuraformFlex, ca 70 shore A

  20. Packprov av motorrumsdetalj Krav på flexibilitet motsvarande gummidetalj Material: DuraformFlex, 70 shore A

  21. Showmodell, kofångare till Volvo Krav på design och funktion (snäppen, skruvtorn) Material: PA, Polyamid, solid lack, klarlack

  22. Visningsmodell av gruvsystem till LKAB Krav på att överskådligt kunna återge utbruten malm, malmreserver, stigare, ventilation och gruvgångar Material: PA, Polyamid, solid lack Material: Epoxi, pigmenterad klarlack

  23. Verifiering av design och åskådliggöra modellens funktion Material: PA, Polyamid, solid lack, klarlack, gnuggisar, dekaler Material: Epoxi, pigmenterad klarlack

  24. Uppdrag 1:6 skalmodell

  25. Siemens gasturbine SGT-750

  26. Inpassning

  27. Handarbete

  28. Provmontering

  29. Färdig fungerande modell

  30. Siemens SGT-750 mässmodell Skalmodell framtagen för att visas på mässor och i samband med säljaktiviteter.

  31. Additive Manufacturing Produktion

  32. Samma teknik – nytt tänk

  33. Kontrollfixtur för att enkelt verifiera kvaliteten på ett bockat rör Material: PA/GF, Polyamid med glaskulor

  34. Tillverkning av komplexa möblertill Front Design Material: PA, Polyamid, solid lack, klarlack

  35. Krav på extremt kort leveranstid och funktionBehov 3000 st. Material: PA, Polyamid

  36. Lågvolymprodukt med komplex geometri och möjlighet till modelluppdateringar Årsbehov 1200 st/år Material: PA, Polyamid

  37. Gripdon Krav på låg vikt, integrerad funktion, flexibel och produktanpassad. Konstruerad för AM Material: PA, Polyamid

  38. Gripdon • Upp till 70% lägre vikt • Integrerade vakuumkanaler • Enkel installation • Få slangar • Optimerad funktion • Produktanpassad

  39. Konstruktion 5timmar Produktion 6 timmar

  40. Utnyttja teknik, kreativitet och material

  41. Lite tänkvärt att ta med på vägen

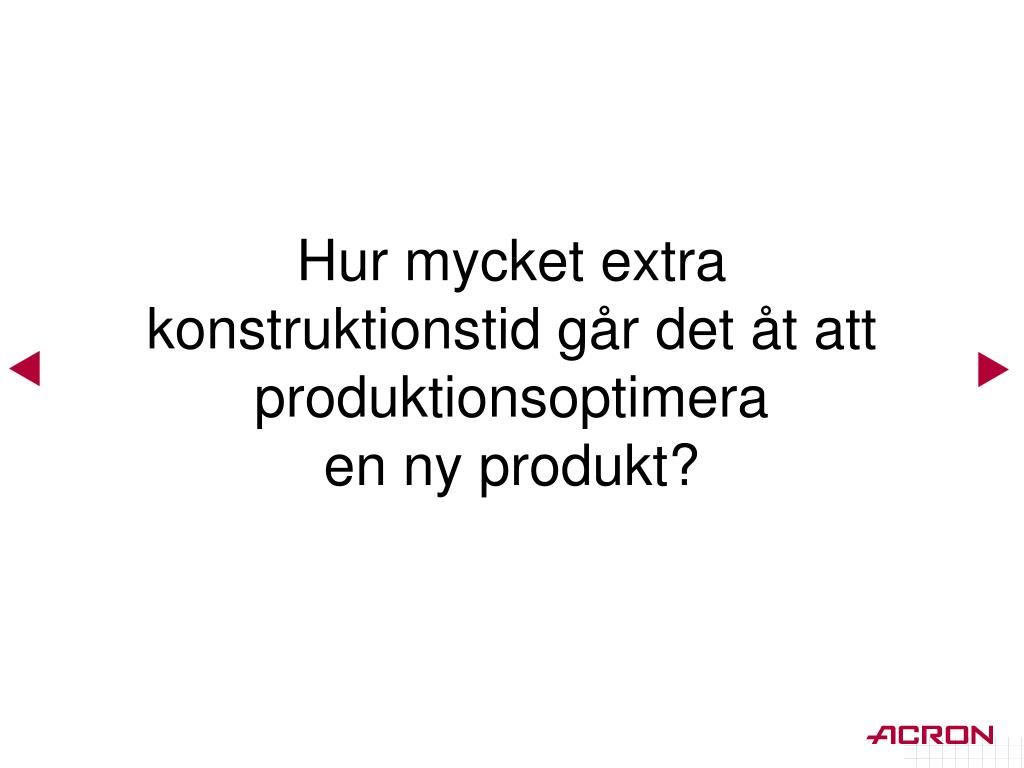

  42. Hur mycket extra konstruktionstid går det åt att produktionsoptimera en ny produkt?

  43. Hur mycket kortare blir konstruktionstiden om man inte behöver ta hänsyn till tillverkningsmetoden?

  44. Hur mycket kortare blir produktionstiden om manfriformar detaljerna?

  45. All kraft läggs på optimal funktion

  46. Det enda verktyget vibehöver är CAD

  47. Tack för visat intresse

  48. Friforma Framtiden
