kollimering af teleskoper

Kollimering af teleskoper

Jørgen Albertsen

KAF-møde 21.September 2006

airy skiven
Airy-skiven

En stjernes lys fokuseres af et

diffraktionsbegrænset teleskop i en lille skive, Airy-skiven, hvis diameter kun afhænger af lysets bølgelængde og teleskopets åbningsforhold F:

d = 2,44 x l x F hvor l= 0,55m for grønt lys.

En perfekt optik samler 84%

af lyset i Airy-skiven, 7% i 1.ring,

3% i 2. ring osv.

Alle typer aberrationer, linsefejl,

obstruktioner osv flytter lys fra

centrum ud i ringene.

Dette forringer billedets kontrast.

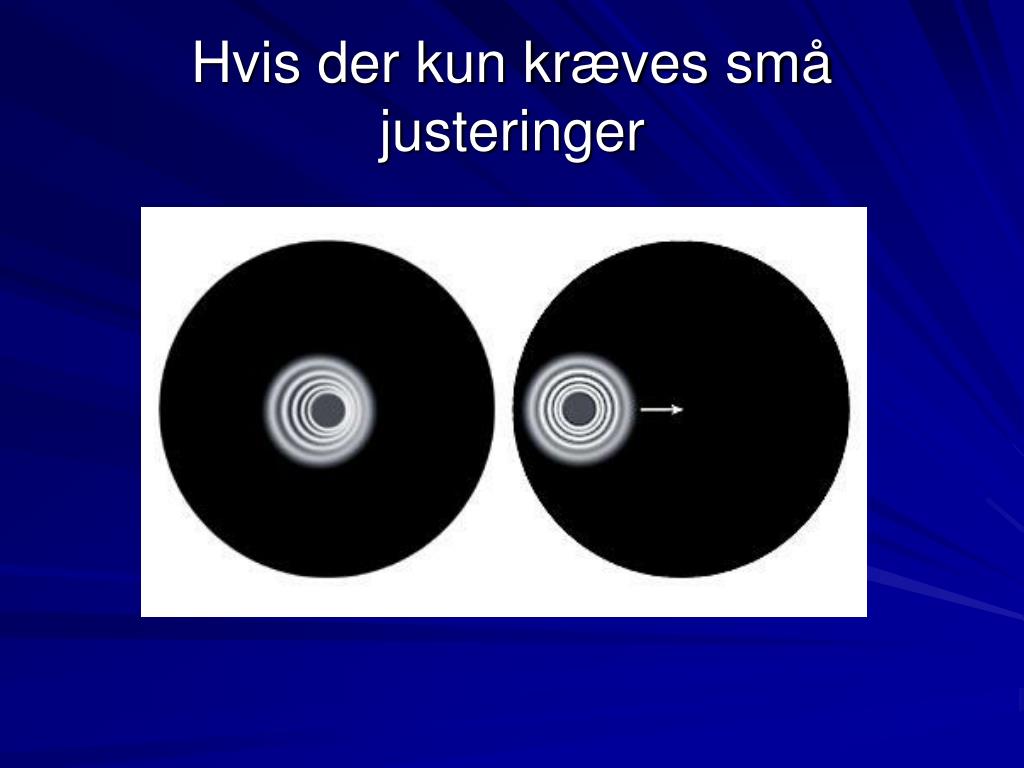

hvordan kollimere
Hvordan kollimere?

Kollimeringsskruerne på sekundærspejlets holder, her på en

8” Celestar. De oprindelige 3 stjerneskruer er erstattet af

BobsNobs.

k b dem eller lav dem
Køb dem eller lav dem!

Et sæt BobsNobs koster ca 16$ og sendes direkte til dig fra USA ved betaling pr VISA på nettet.

sekund rspejl og kontrast
Sekundærspejl og kontrast

Den centrale obstruktion fremkaldt

af sekundærspejlet giver mindre

kontrast undtagen ved de fineste

detaljer.

Dårlig kollimering gør ondt værre,

så kontroller kollimeringen jævn-

ligt.

kollimering af en newton
Kollimering af en Newton

Diagonalspejlet skal ikke sidde i centrum af tubus men skal

forskydes afstanden T/(4F2) væk i forhold til okularsiden.

F er åbningsforholdet.

kollimering af newton teleskoper
Kollimering af Newton-teleskoper

Første skridt gør måske ondt,

men er en stor hjælp til

præcis kollimering, og det

generer ikke lysgangen

gennem teleskopet under

brug.

Marker centrum af primær-

spejlet med en tuschpen

eller en stump sort tape med

hul i midten.

hj lpemidler
Hjælpemidler

Cheshire-okular, laser-kollimator og simpelt sigterør

centrering af sekund rspejlet
Centrering af sekundærspejlet

Sæt et sigterør eller et cheshire-

okular i okularudtrækket

og kig gennem hullet.

Lokaliser randen af sekundær-

spejlet og forskyd spejlet til det

ses centreret i synsfeltet.

Det kan være svært at se hvad

der er sekundærspejl, men teg-

ningen her kan være til hjælp.

Denne centrering har mest betyd-

ning for vignettering, altså ujævnt

belyst synsfelt, som er et problem

ved fotografering gennem

teleskopet.

kollimer dit newton teleskop
Kollimer dit Newton teleskop
  • Kort vejledning
  • Marker centrum af hovedspejlet med en ring eller prik med en permanent pen.
  • skær bunden af en 35mm film kassette og bor et ca 2 mm hul i centrum af låget. Bor fx et større hul og lim en 2-krone fast til undersiden af låget.
  • Sæt filmkasetten i okularudtrækket i stedet for et okular.
  • Kontroller at okularudtrækket er monteret vinkelret på tubus.
  • Forskyd sekundærspejlet så det er centreret i forhold til okularudtrækket set gennem hullet i filmkassetten
  • juster sekundærspejlet så hovedspejlets centermarkering ses midt i synsfeltet. Her er et cheshire-okular eller sigterør med trådkors til stor nytte.
  • Tilt hovedspejlet indtil centermarkeringen ses oven i spejlbilledet af hullet i filmkassetten
  • Finjuster evt. med laser-kollimator
laser kollimatoren
Laser-kollimatoren

Laser-kollimatoren er

meget nyttig til juste-

ring af Newton-telesko-

per, men duer ikke til

Schmidt-Cassegrain

teleskoper.

i brug
… i brug

Kollimation påkrævet, laserstrålen rammer ikke hullet på tilbageturen!

newton og koma
Newton og koma

Koma er Newtonteleskopets værste

billedfejl.

Koma optræder så snart man bevæger

sig bort fra den optiske akse, her

eksemplificeret med en 250mm F4.5

newton med et diagonalspejl, der

dækker 30% af åbningsradius.

En perfekt og kollimeret Newton viser

ingen koma i centrum af synsfeltet

(øverste billedrække) , men tiltagende

koma ud mod randen (række 2-4).

Koma ses også tydeligt indenfor og

udenfor fokus (billederne i venstre og

højre søjle).

koma og bningsforholdet f
Koma og åbningsforholdet F

Diameteren d af det ”komafri” område i brændplanet ved okularet afhænger kun af F:

d=0.022 x F3 [mm]

Som det ses af tabellen er kollimering meget kritisk ved hurtige newtonteleskoper

thierry legaults homesite
Thierry Legaults homesite
  • http://legault.club.fr/collim.html

Her finder man alt om kollimering i teori og praksis med fine billeder og links.

Kritisk kollimering kan kun foretages, når seeing er fin, men fortvivl ikke – det kan sagtens gøres ved højlys dag!

En kunstig stjerne frembringes med en lygte eller en lysstærk diode og en blank kugle, fx fra julepynten. Lygten kan også være Solen.

Den kunstige stjerne anbringes 20 brændvidder eller mere fra teleskopet. Græsplæner er bedre end asfalt!

sky and telescope om kollimation
Sky and Telescope om kollimation
  • Nils Olof Carlin har skrevet en fin vejledning og FAQ til kollimering af Newton teleskoper, som sammen med meget andet kan findes på dette ”Do it yourself” link hos S&T:
  • http://skytonight.com/howto/diy
teknisk litteratur om teleskoper
Teknisk litteratur om teleskoper
  • Harold R. Suiter:

Star testing Astronomical Telescopes, a Manual for Optical Evaluation and Adjustment.

Willmann-Bell. 4.ed 1999.

  • Rutten & van Venrooij:

Telescope Optics, a comprehensive Manual for Amateur Astronomers.

Willmann-Bell, 1999.

husk at bruge teleskopet
Husk at bruge teleskopet

Nils Olof Carlin med sin

velkollimerede Dobson-kanon

slut
