Presentation Transcript

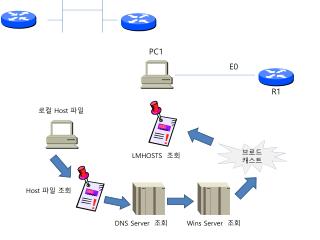

  1. PC1 E0 R1 로컬 Host 파일 브로드 캐스트 LMHOSTS 조회 Host 파일 조회 DNS Server 조회 Wins Server 조회

  2. 맥어드레스 테이블 E0 : 0260.8c01.1111 E0 : 0260.8c01.2222 E1 : 0260.8c01.3333 E1 : 0260.8c01.4444 Port E0 Port E1 0260.8c01.3333 0260.8c01.1111 Bridge 0260.8c01.2222 0260.8c01.4444 세그먼트 E1 세그먼트 E0

  3. 맥어드레스 테이블 E0 : 0260.8c01.1111 E0 : 0260.8c01.2222 E1 : 0260.8c01.3333 E1 : 0260.8c01.4444 E2 : 0260.8c01.5555 E0 E1 0260.8c01.3333 0260.8c01.1111 Bridge 세그먼트 E0 세그먼트 E1 E2 Forwarding 0260.8c01.2222 0260.8c01.4444 세그먼트 E2 0260.8c01.5555

  4. 맥어드레스 테이블 E0 : 0260.8c01.1111 E0 : 0260.8c01.2222 E1 : 0260.8c01.3333 E1 : 0260.8c01.4444 Port E0 Port E1 0260.8c01.3333 0260.8c01.1111 세그먼트 E0 세그먼트 E1 Bridge Flooding 0260.8c01.2222 0260.8c01.4444 세그먼트 E2 0260.8c01.5555

  5. 맥어드레스 테이블 E0 : 0260.8c01.1111 E0 : 0260.8c01.2222 E1 : 0260.8c01.3333 E1 : 0260.8c01.4444 E2 : 0260.8c01.5555 E0 E1 0260.8c01.3333 0260.8c01.1111 세그먼트 E0 세그먼트 E1 Bridge E2 Forwarding 0260.8c01.2222 0260.8c01.4444 세그먼트 E2 0260.8c01.5555

  6. PC Z PC Y ARP Request(ARP 요청) BroadCast : PC Z MAC? ARP Reply(ARP 응답) PC Z MAC PC Z PC Y 라우터 ARP Request(ARP 요청) BroadCast : PC Z MAC? ARP Reply(ARP 응답) 라우터 MAC

  7. 세그먼트 E1 Host A 브로드캐스트 스위치A 스위치B 세그먼트 E2 Host B

  8. 인터넷 전용회선 라우터 스위치B 스위치A 세그먼트 E1 세그먼트 E2

  9. 스위치B Cost=100 Cost=19 Cost=38 100M 10M 스위치C 스위치A Cost=19 100M 스위치D

  10. A-Router S0,1 : 192.168.55.1 NI : 130.130.0.0 SN : 255.255.0.0 B-Router S0 : 192.168.55.5 E0 : 210.234.100.1 SN : 255.255.255.0

  11. 24 Bit 24 Bit 제조자 코드 일렬번호 00-60-97-8F-4F-86 LAN Card

  12. 150.150.0.0 네트워크 150.150.0.0(호스트 수 -65,534) 브로드캐스트 도메인이 너무 커진다. 실제 상황에서는 통신이 불가능하다

  13. 150.150.3.0 150.150.4.0 150.150.3.0 150.150.2.0 클래스 B 네트워크 150.150.0.0을 서브넷해서 사용한다. 서브넷 마스크는 255.255.255.0 이다 각 서브넷 간의 통신은 라우터를 거쳐야만 가능하다.

  14. T-Connector Terminator Barrel

  15. DHCP Server Host 이름 등록 IP 주소 등록 DNS Server IP 임대 확인 응답 IP 임대 요청 DHCP 클라이언트 (Win98 또는 Win95)

  16. RAM NVRAM Flash ROM Bootstrap program Bootstrap program 실행 명령어 IOS(Internetwork OS) Backup Config file IOS subset IOS Program Active Config file tables buffers NVRAM LAN interfaces (e, t, f) LAN interfaces (e, t, f) Console Auxiliary

  17. ④ PTR 포인터 등록 DNS Server DHCP Server ② IP 임대 확인 ③ A 호스트 등록 ① IP 임대 요청 DHCP 클라이언트 (Win2000)

  18. Router Wins Server Wins Proxy Agent 브로드캐스트 발생 비 Wins 클라이언트

  19. 인증 요청 연결 요청 인증 요청 RADIUS 서버 서버명 : RADIUS Active Directory Server (서버명:AD) RAS 서버 192.168.1.3 VPN Client

  20. NTLM Kerberos Win2000Server NTLM Win2000Server Win2000Server Kerberos Win2000Server NTLM Win2000Pro Windows 98

  21. Virtual terminal 211.210.100.5 211.210.100.6 E D A Router-C 211.210.100.0 (255.255.255.0) Router-A B C 211.201.100.0 (255.255.255.0) Router-B 212.120.100.0 (255.255.255.0)

  22. Router Direct Cable Hub(Up-link 없음) Hub(Up-link 없음) Cross Cable Direct Cable Cross Cable PC PC PC

  23. RAM NVRAM Flash Memory ROM 인터페이스 콘솔 포트 Auxiliary 포트 * AUI(Access Unit Interface) – 이더넷인터페이스 : 허브나 스위치 연결 * 시리얼 인터페이스 : DSU/CSU 연결

  24. Model 2501 Router Read Panel Synchronous Serial LEDs System OK LED Ethernet AUI LED Ethernet AUI Port (DB-15) Console Port (RJ-45) Power Synchronous Serial ports (DB-60) Auxiliary port (RJ-45) On/off Switch

  25. 텔넷 접속 (가상 터미널) TFTP 서버 네트워크 관리 시스템 (Network Management System) 라우터 인터페이스 터미널 에뮬레이션 프로그램을 이용한 콘솔 전송 Auxiliary 포트 라우터 콘솔 포트 모뎀

  26. Domain Trust Asin.com icqa.com East.Asin.com West.Asin.com West.icqa.com Forest Domain Tree

  27. TCP 3127 Port 차단 192.168.3.0 S0 S1 Router-B 192.168.1.0 192.168.4.0 192.168.2.0 E0 E0 192.168.5.0 S0 S0 Router-C Router-A

  28. B A Collision From : B To : D From : A To : C D C

  29.  ② ④ ③

  30. 외부네트웍 라우터 스위치 서 버 허 브 A 허 브 B PC1 PC2 PC3 PC4 PC5 PC6 PC7 PC8
