blossom 取り扱い説明書

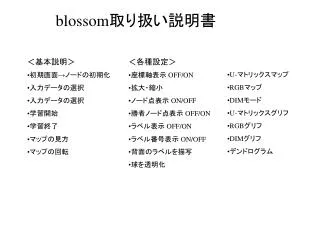

blossom 取り扱い説明書. ＜基本説明＞ 初期画面→ノードの初期化 入力データの選択 入力データの選択 学習開始 学習終了 マップの見方 マップの回転. ＜各種設定＞ 座標軸表示 OFF/ON 拡大・縮小 ノード点表示 ON/OFF 勝者ノード点表示 OFF/ON ラベル表示 OFF/ON ラベル番号表示 ON/OFF 背面のラベルを描写 球を透明化. U- マトリックスマップ RGB マップ DIM モード U- マトリックスグリフ RGB グリフ DIM グリフ デンドログラム. Click. 　　新規作成ボタン.

shayla
Download Presentation

blossom 取り扱い説明書

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. blossom取り扱い説明書 • ＜基本説明＞ • 初期画面→ノードの初期化 • 入力データの選択 • 入力データの選択 • 学習開始 • 学習終了 • マップの見方 • マップの回転 • ＜各種設定＞ • 座標軸表示 OFF/ON • 拡大・縮小 • ノード点表示 ON/OFF • 勝者ノード点表示 OFF/ON • ラベル表示 OFF/ON • ラベル番号表示 ON/OFF • 背面のラベルを描写 • 球を透明化 • U-マトリックスマップ • RGBマップ • DIMモード • U-マトリックスグリフ • RGBグリフ • DIMグリフ • デンドログラム

  2. Click 　　新規作成ボタン 初期画面→ノードの初期化（乱数初期化）

  3. Click 入力データの選択

  4. Click ファイル選択画面より入力データ(*.dat)　を選択 入力データの選択

  5. Click 　　学習開始ボタン 学習開始 　　で1stepだけ 学習を進められる

  6. 学習～学習終了

  7. マップの見方（U-マトリックスマップ） 最大値 入力データのラベル 非類似 最小値 隣り合ったノードのユークリッド距離を濃淡で表示

  8. 各種設定(1~10) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 • ■　学習設定 • 学習スタート • 1step学習 • ■　マップ表示設定 • 座標軸表示 OFF/ON • 拡大・縮小 • ノード点表示 ON/OFF • 勝者ノード点表示 OFF/ON • ラベル表示 OFF/ON • ラベル番号表示 ON/OFF • 背面のラベルを描写 • 球を透明化

  9. 1. 座標軸表示 OFF/ON

  10. 2. 拡大・縮小 左クリックで拡大 右クリックで縮小

  11. 3. ノード点表示 ON/OFF

  12. 6. 勝者ノード点表示 OFF/ON 勝者ノード点

  13. 7. ラベル表示 OFF/ON

  14. 8. ラベル番号表示 ON/OFF 入力データのインデックス（入力順）をラベルの前に表示

  15. 9. 背面のラベルを描写

  16. 10. 球を透明化

  17. 各種設定(12~18) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 • ■　マップ種類設定 • ＜マップ表示＞ • U-マトリックスマップ • RGBマップ • DIMモード • ＜グリフ表示＞ • U-マトリックスグリフ • RGBグリフ • DIMグリフ • ＜デンドログラム＞ • デンドログラム

  18. U-マトリックスマップ 隣り合ったノードのユークリッド距離を濃淡で表示 最大値 最小値

  19. RGBマップ ３種類の入力をRGBの３色で表す dove:Red cow:Blue fox:Green

  20. DIMモード 要素マップ１つの次元の値の大小をR-Bで表示 最大値 第1要素「小さい」 最小値

  21. U-マトリックスグリフ 濃度値を球の半径で同時に描写 最大値半径：1.0 最小値半径：0.5

  22. RGBグリフ dove:Red fox:Green cow:Blue

  23. DIMグリフ 最大値半径：1.0 第1要素「小さい」 中間値半径：0.5 最小値半径：1.0

  24. デンドログラム 球表面の距離が近い２つのノードを順にトーナメント表のように繋ぎ合わせた図 グリフ表示の方が デンドログラムに向いている マップ表面に高低差がつくので 距離が顕著に現れるため
