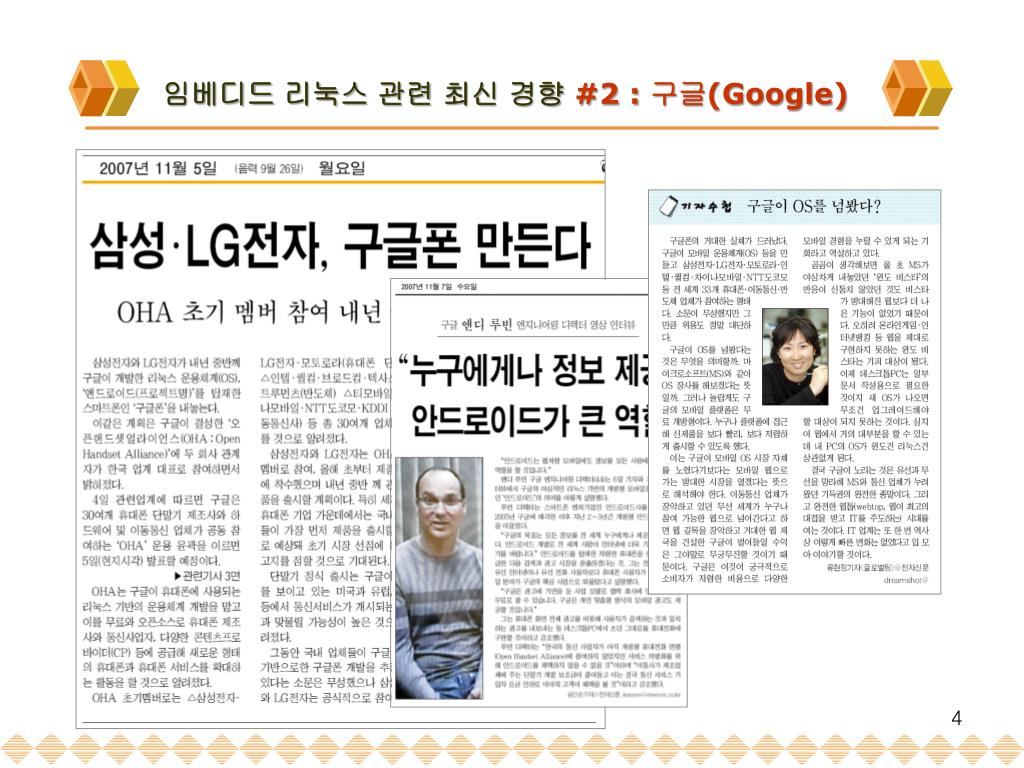

Kernel Porting. Lecture #7. 목 차. 임베디드리눅스 최신 경향 Kernel Porting Overview ARM Patch Xscale Patch PXA255-PRO3 Board Patch Kernel Configuration & Compiling Kernel fusing & Testing. 임베디드 리눅스 관련 최신 경향 #1 : 삼성전자. 임베디드 리눅스 관련 최신 경향 #2 : 구글 (Google). 임베디드 리눅스 관련 최신 경향 #3 : Paradigm Shift.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Kernel Porting' - shawn


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
kernel porting

Kernel Porting

Lecture #7

slide2

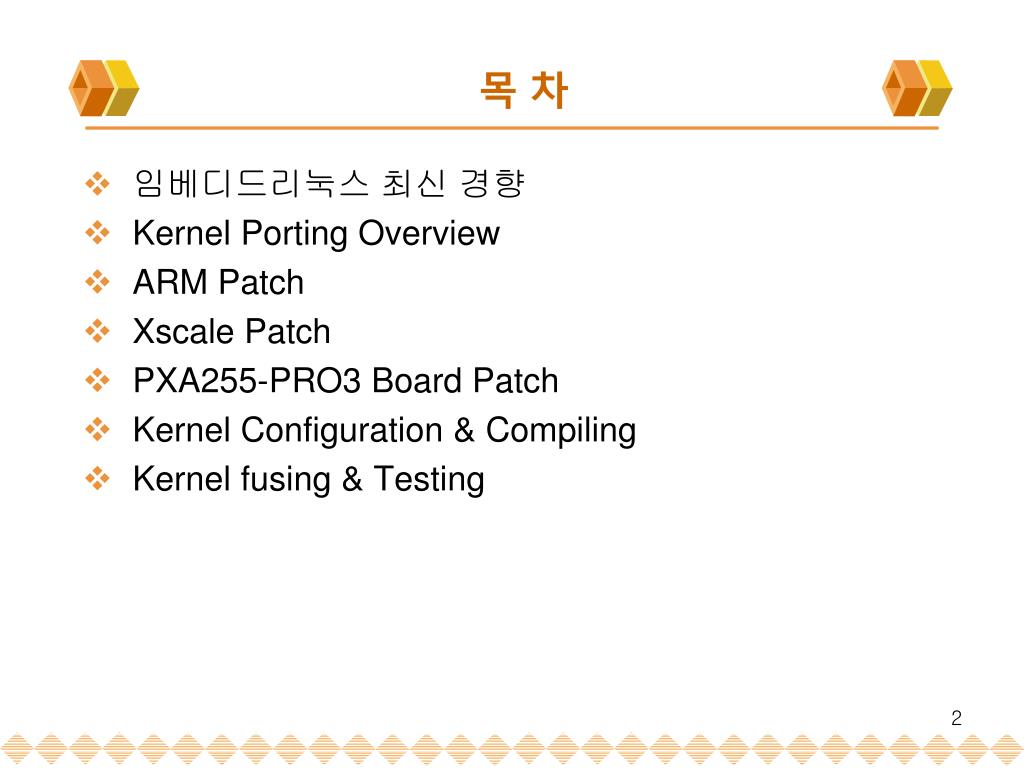

목 차
  • 임베디드리눅스 최신 경향
  • Kernel Porting Overview
  • ARM Patch
  • Xscale Patch
  • PXA255-PRO3 Board Patch
  • Kernel Configuration & Compiling
  • Kernel fusing & Testing
slide5

임베디드 리눅스 관련 최신 경향 #3 : Paradigm Shift

Linux

Win CE

Ports

Tool-chain

Networks

GUI

Mobile

Network

GUI

Networks

ex) 휴대폰, 차세대 가전기기

ex) 홈 게이트웨이, 로봇

kernel porting overview 1
Kernel Porting Overview(1)
  • Kernel Porting
    • 리눅스 커널을 특정 타겟 보드의 하드웨어 환경 및 특정 응용에 맞게 수정하는 과정
    • 포팅 영역
      • H/W-dependent
        • CPU porting
        • Board porting
      • H/W-independent
        • Linux kernel의 주요 기능

선별 및 수정

        • 특정 응용 실행에 효율적인

환경 구축

Application

H/W-indep.

Linux Kernel

H/W-dep.

Hardware

주로 H/W-dep. 영역에 대한 포팅을 kernel porting이라 함

kernel porting overview 2
Kernel Porting Overview(2)
  • Kernel Porting 절차

이론적인 포팅 절차

 Original Kernel

 ARM Core Patch

 Target Board Patch

 XScale Core Patch

실무에서의 포팅 절차

 Reference Kernel

 ARM Core Patch

 Target Board Patch

 Why?

1) 시간

2) 기능 구현 여부 : ex) SDIO, BlueTooth, CF I/O mode

3) 성능, 안정성

arm core patch 1

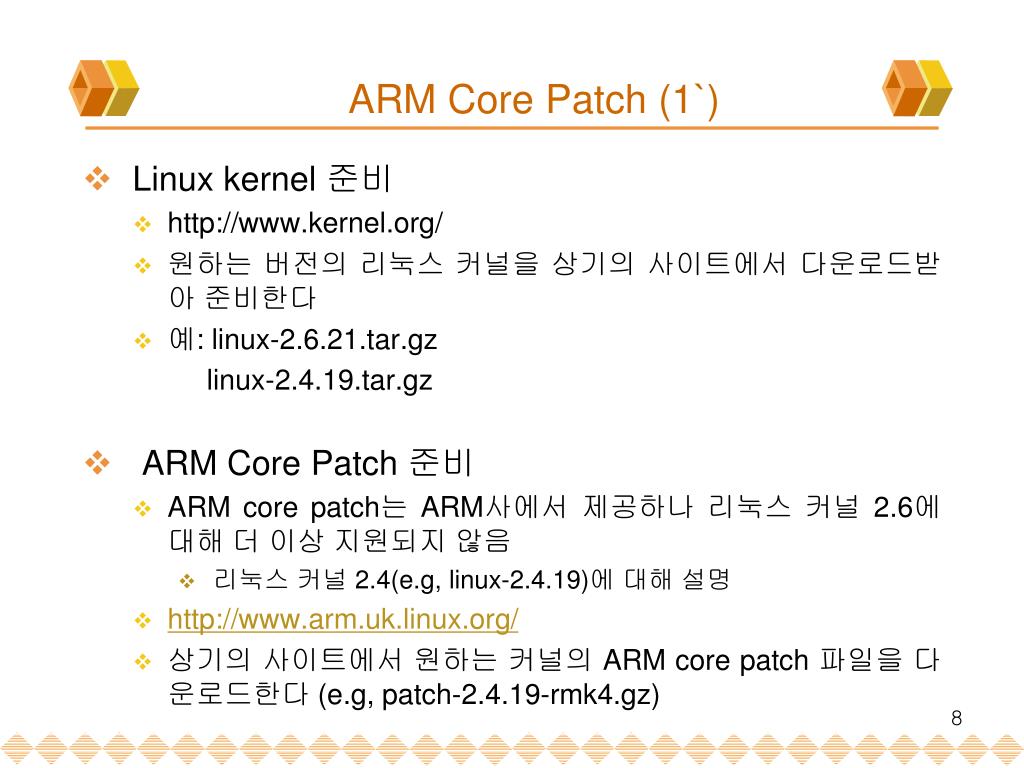

ARM Core Patch (1`)
  • Linux kernel 준비
    • http://www.kernel.org/
    • 원하는 버전의 리눅스 커널을 상기의 사이트에서 다운로드받아 준비한다
    • 예: linux-2.6.21.tar.gz

linux-2.4.19.tar.gz

  • ARM Core Patch 준비
    • ARM core patch는 ARM사에서 제공하나 리눅스 커널 2.6에 대해 더 이상 지원되지 않음
      • 리눅스 커널 2.4(e.g, linux-2.4.19)에 대해 설명
    • http://www.arm.uk.linux.org/
    • 상기의 사이트에서 원하는 커널의 ARM core patch 파일을 다운로드한다 (e.g, patch-2.4.19-rmk4.gz)
arm core patch 2
ARM Core Patch (2`)
  • ARM Core Patch 적용

# pwd

/home/pxa255/kernel

# ls

linux-2.4.19.tar.gz patch-2.4.19-rmk4.gz

# tar xvfz linux-2.4.19.tar.gz

# cd /home/pxa255/kernel/linux-2.4.19

# zcat ../patch-2.4.19-rmk4.gz | patch –p1

(or

# gunzip –d ../patch-2.4.19-rmk4.gz

# patch –p1 < patch-2.4.19-rmk4 )

xscale patch 1
Xscale Patch (1`)
  • Xscale Patch 필요성
    • 타켓 보드에서 사용하는 CPU:Xscale PXA255 processor
    • 상기의 processor는 SoC processor로 ARM core 이외에 외부 장치와의 인터페이스 기능, 몇가지 기본적인 I/O 기능을 포함
    • 추가적인 기능들에 대해 kernel patch가 필요
  • Xscale Patch 준비
    • 특정 processor에 대한 patch는 몇몇 프리랜서들에 의해 제공
      • Xscale patch는 nico라는 프리랜서가 제공
    • ftp://ftp.arm.uk.linux.org/pub/linux/arm/people/nico/v.2.4
    • 상기의 사이트에서 원하는 커널의 Xscale patch 파일을 다운로드한다 (e.g, diff-2.4.19-rmk4-pxa2.gz)
xscale patch 2

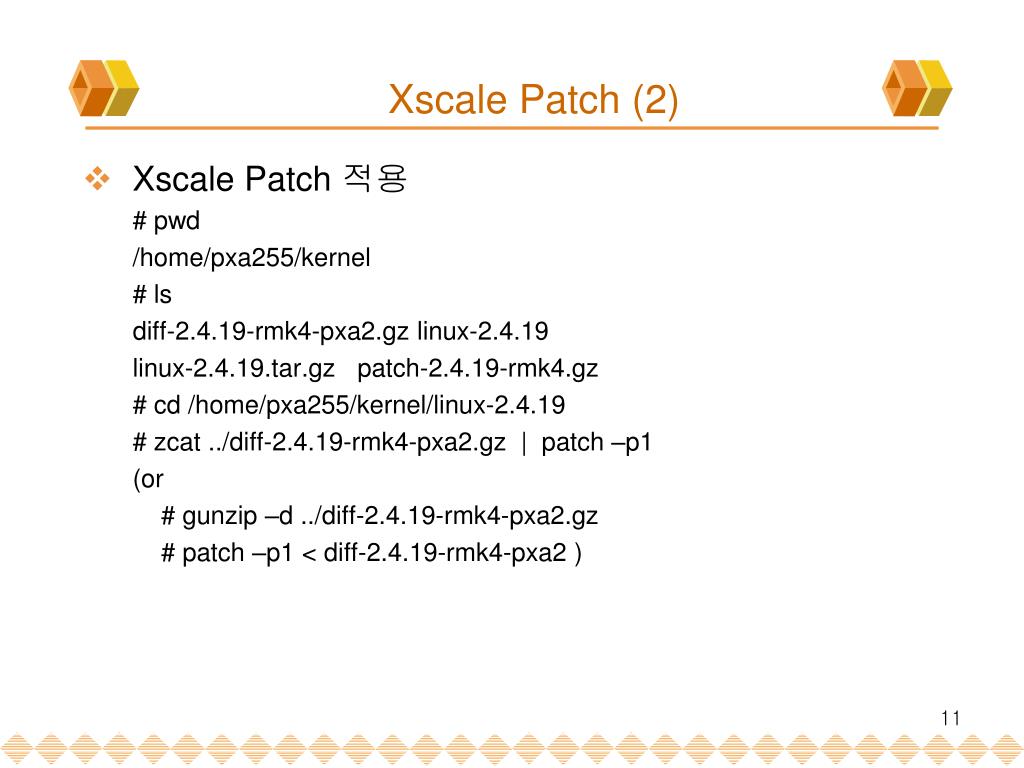

Xscale Patch (2)
  • Xscale Patch 적용

# pwd

/home/pxa255/kernel

# ls

diff-2.4.19-rmk4-pxa2.gz linux-2.4.19

linux-2.4.19.tar.gz patch-2.4.19-rmk4.gz

# cd /home/pxa255/kernel/linux-2.4.19

# zcat ../diff-2.4.19-rmk4-pxa2.gz | patch –p1

(or

# gunzip –d ../diff-2.4.19-rmk4-pxa2.gz

# patch –p1 < diff-2.4.19-rmk4-pxa2 )

pxa255 pro3 board patch 1

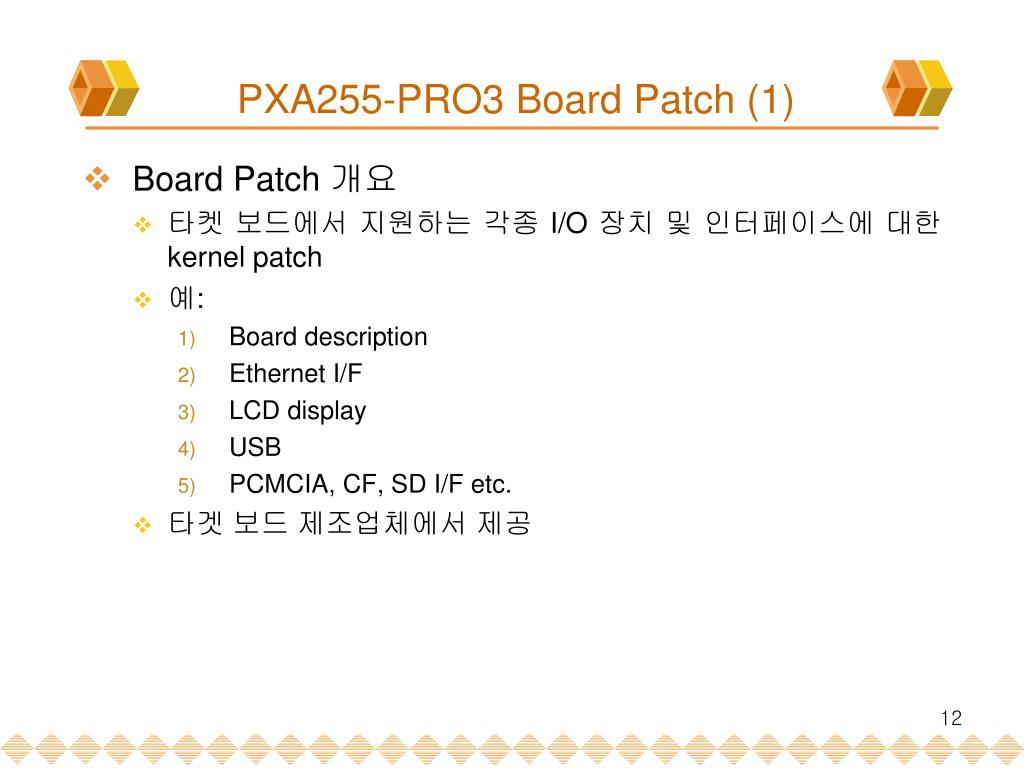

PXA255-PRO3 Board Patch (1)
  • Board Patch 개요
    • 타켓 보드에서 지원하는 각종 I/O 장치 및 인터페이스에 대한 kernel patch
    • 예:
      • Board description
      • Ethernet I/F
      • LCD display
      • USB
      • PCMCIA, CF, SD I/F etc.
    • 타겟 보드 제조업체에서 제공
pxa255 pro3 board patch 2

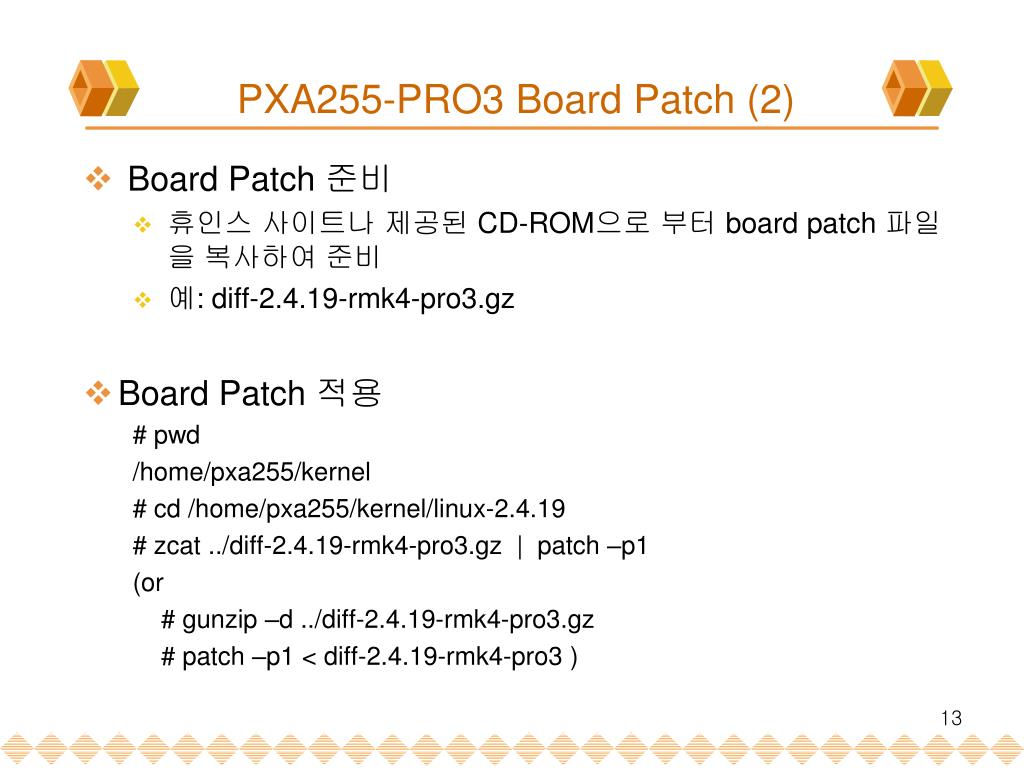

PXA255-PRO3 Board Patch (2)
  • Board Patch 준비
    • 휴인스 사이트나 제공된 CD-ROM으로 부터 board patch 파일을 복사하여 준비
    • 예: diff-2.4.19-rmk4-pro3.gz
  • Board Patch 적용

# pwd

/home/pxa255/kernel

# cd /home/pxa255/kernel/linux-2.4.19

# zcat ../diff-2.4.19-rmk4-pro3.gz | patch –p1

(or

# gunzip –d ../diff-2.4.19-rmk4-pro3.gz

# patch –p1 < diff-2.4.19-rmk4-pro3 )

kenel compiling 1
Kenel Compiling (1)
  • Kernel image making
    • Kenel Configuration  Kernel Compiling
    • Kernel Configuration
      • 타겟 보드에 탑재될 linux kernel의 구성, 주요 기능 및 옵션들을 설정

 특정 응용에 적합하게 linux kernel 환경을 구축

      • 커널 기능에 대해 ‘지원함’, ‘지원하지 않음’, ‘module로 지원함’으로 선택
      • 실행 명령: # make menuconfig
    • Kernel Compiling
      • 커널 설정에 따라 커널 소스를 컴파일하여 커널 이미지를 생성
      • 실행 명령: # make dep

# make zImage

kenel compiling 2
Kenel Compiling (2)
  • Kernel image making 절차

# pwd

/home/pxa255/kernel

# cd /home/pxa255/kernel/linux-2.4.19

# make pro3_config // default configuration 적용

// 타겟 보드에 따라 지원되지 않을 수 있음

# make oldconfig

(or # make menuconfig // default config.를 수정하고자 할 때.)

# make clean // # make distclean

# make dep

# make zImage

kenel fusing

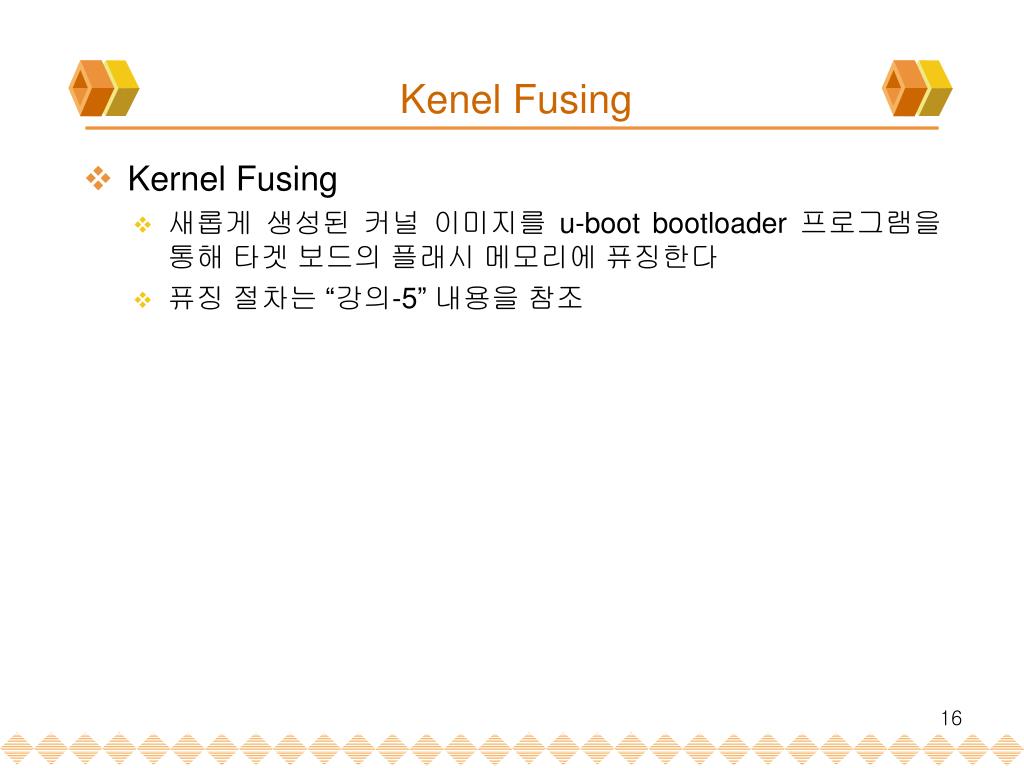

Kenel Fusing
  • Kernel Fusing
    • 새롭게 생성된 커널 이미지를 u-boot bootloader 프로그램을 통해 타겟 보드의 플래시 메모리에 퓨징한다
    • 퓨징 절차는 “강의-5” 내용을 참조
pxa255 pro3 board 1
PXA255-PRO3 Board 실습 (1)
  • PXA255-PRO3 Board Patch 실습
    • 현재 실습중인 커널 버전은 linux-2.6.21이고, 이에 대한 kernel patch & compiling을 실습한다.
    • Step 1: 커널 소스 준비
      • http://www.kernel.org/사이트에서 커널 소스 linux-2.6.21.tar.gz을 다운로드한다
      • 커널 소스 압축을 해제한다:

# tar xvfz linux-2.6.21.tar.gz

    • Step 2: PXA255-PRO3 board patch 준비
      • PXA255-PRO3 board patch 파일 diff-2.6.21-pxa255-pro3.gz을 준비한다
pxa255 pro3 board 2

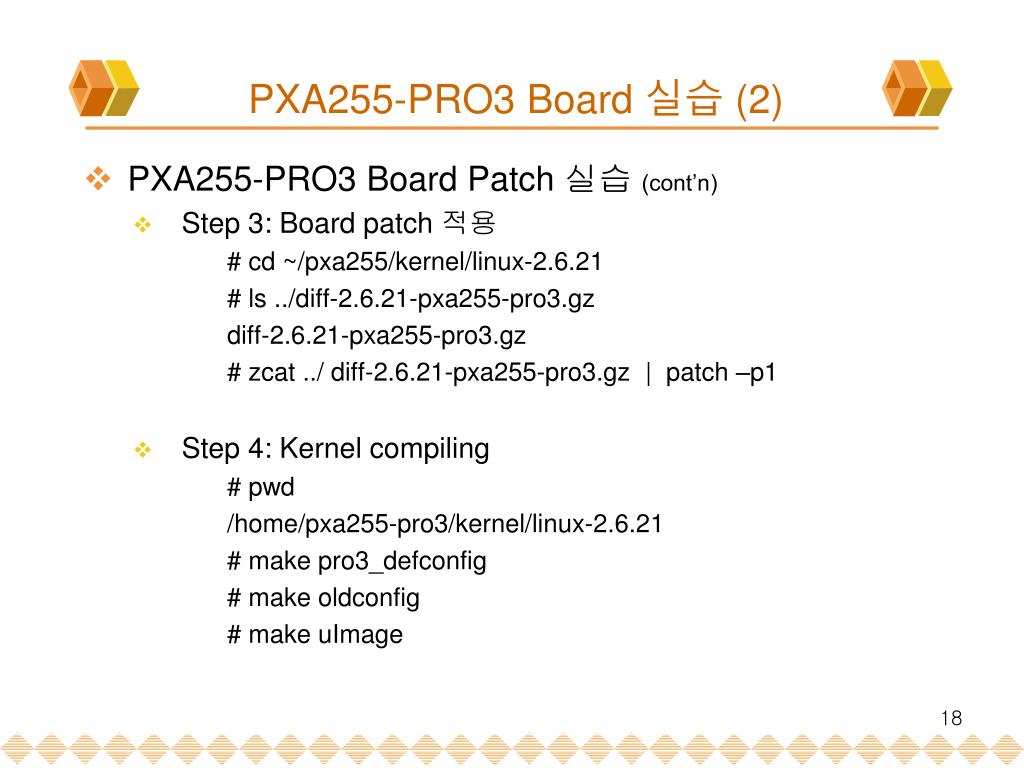

PXA255-PRO3 Board 실습 (2)
  • PXA255-PRO3 Board Patch 실습 (cont’n)
    • Step 3: Board patch 적용

# cd ~/pxa255/kernel/linux-2.6.21

# ls ../diff-2.6.21-pxa255-pro3.gz

diff-2.6.21-pxa255-pro3.gz

# zcat ../ diff-2.6.21-pxa255-pro3.gz | patch –p1

    • Step 4: Kernel compiling

# pwd

/home/pxa255-pro3/kernel/linux-2.6.21

# make pro3_defconfig

# make oldconfig

# make uImage

pxa255 pro3 board 3

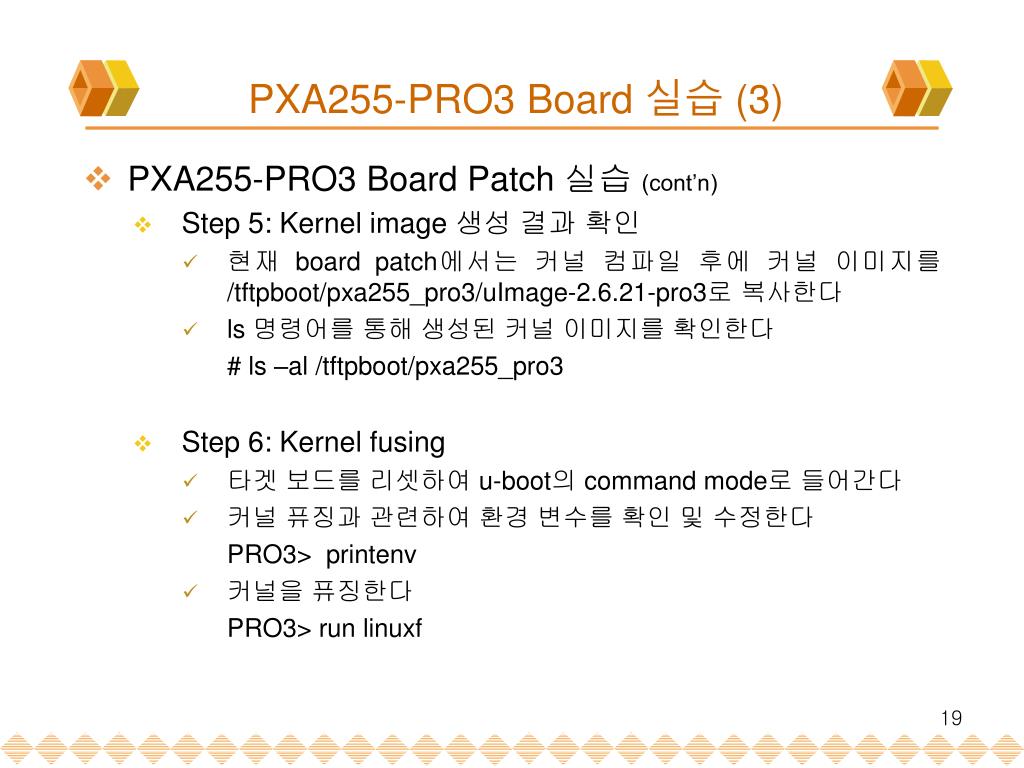

PXA255-PRO3 Board 실습 (3)
  • PXA255-PRO3 Board Patch 실습 (cont’n)
    • Step 5: Kernel image 생성 결과 확인
      • 현재 board patch에서는 커널 컴파일 후에 커널 이미지를 /tftpboot/pxa255_pro3/uImage-2.6.21-pro3로 복사한다
      • ls 명령어를 통해 생성된 커널 이미지를 확인한다

# ls –al /tftpboot/pxa255_pro3

    • Step 6: Kernel fusing
      • 타겟 보드를 리셋하여 u-boot의 command mode로 들어간다
      • 커널 퓨징과 관련하여 환경 변수를 확인 및 수정한다

PRO3> printenv

      • 커널을 퓨징한다

PRO3> run linuxf

menuconfig flow

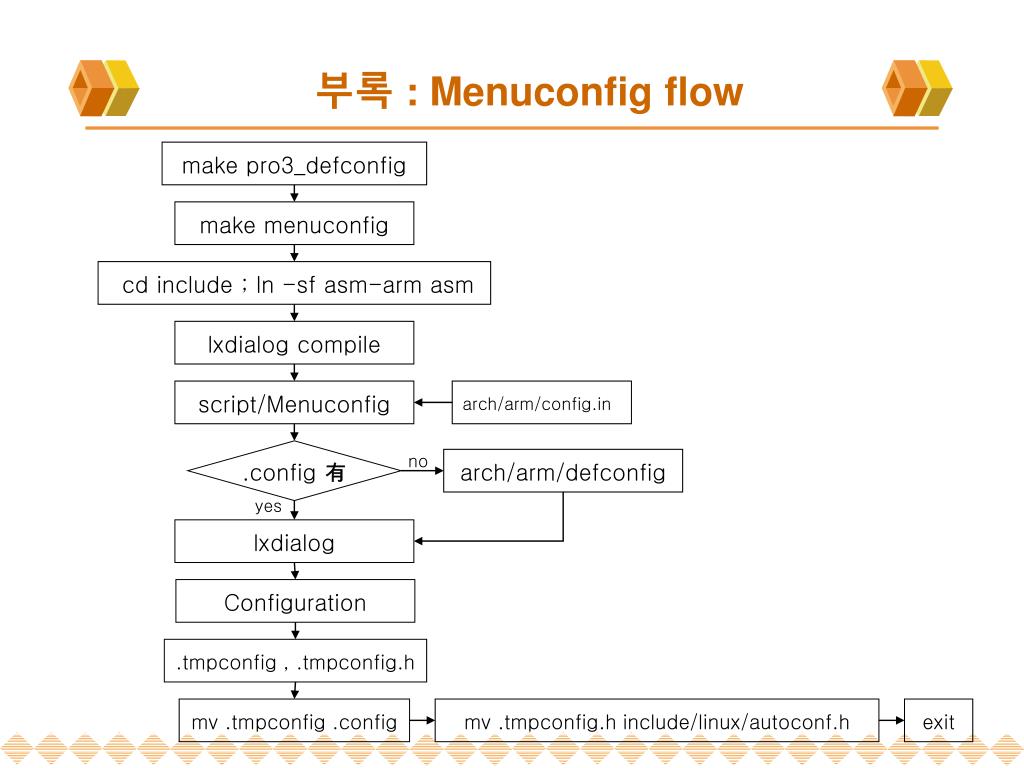

부록 : Menuconfig flow

make pro3_defconfig

make menuconfig

cd include ; ln -sf asm-arm asm

lxdialog compile

script/Menuconfig

arch/arm/config.in

.config 有

no

arch/arm/defconfig

yes

lxdialog

Configuration

.tmpconfig , .tmpconfig.h

mv .tmpconfig .config

mv .tmpconfig.h include/linux/autoconf.h

exit

patch file

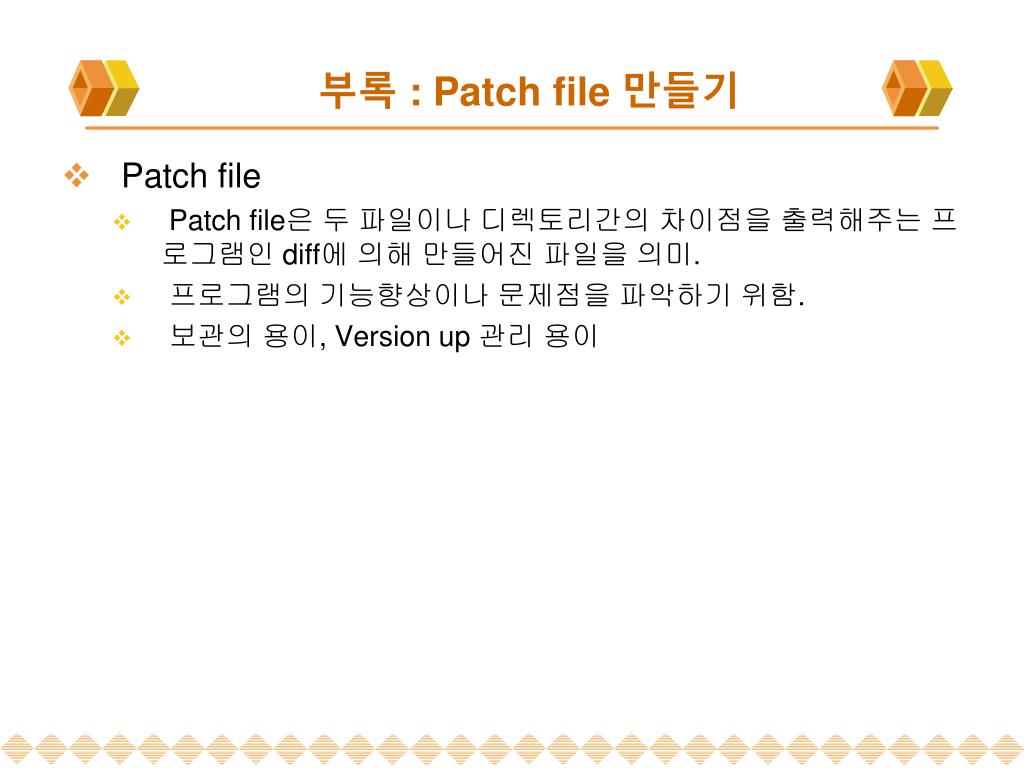

부록 : Patch file 만들기
  • Patch file
    • Patch file은 두 파일이나 디렉토리간의 차이점을 출력해주는 프로그램인 diff에 의해 만들어진 파일을 의미.
    • 프로그램의 기능향상이나 문제점을 파악하기 위함.
    • 보관의 용이, Version up 관리 용이
patch file con t
부록 : Patch file 만들기(con’t)
  • diff 사용법

hello.c

hello2.c

#include <stdio.h>

int main(void) {

printf("hello world!!!\n");

return 0;

}

#include <stdio.h>

int main(void) {

printf("hello world!!!\n");

printf("hello bedguy!!!\n");

return 0;

}

[root@bedguy /root]# diff -uNr hello.c hello2.c > hello.patch

[root@bedguy /root]# cat hello.patch

--- hello.c Thu Aug 30 14:08:05 2001

+++ hello2.c Thu Aug 30 14:06:54 2001

@@ -2,6 +2,7 @@

int main(void) {

printf("hello world!!!\n");

+ printf("hello bedguy!!!\n");

return 0;

}

[root@bedguy /root]#

Org file

New file

Patch file

patch file con t1

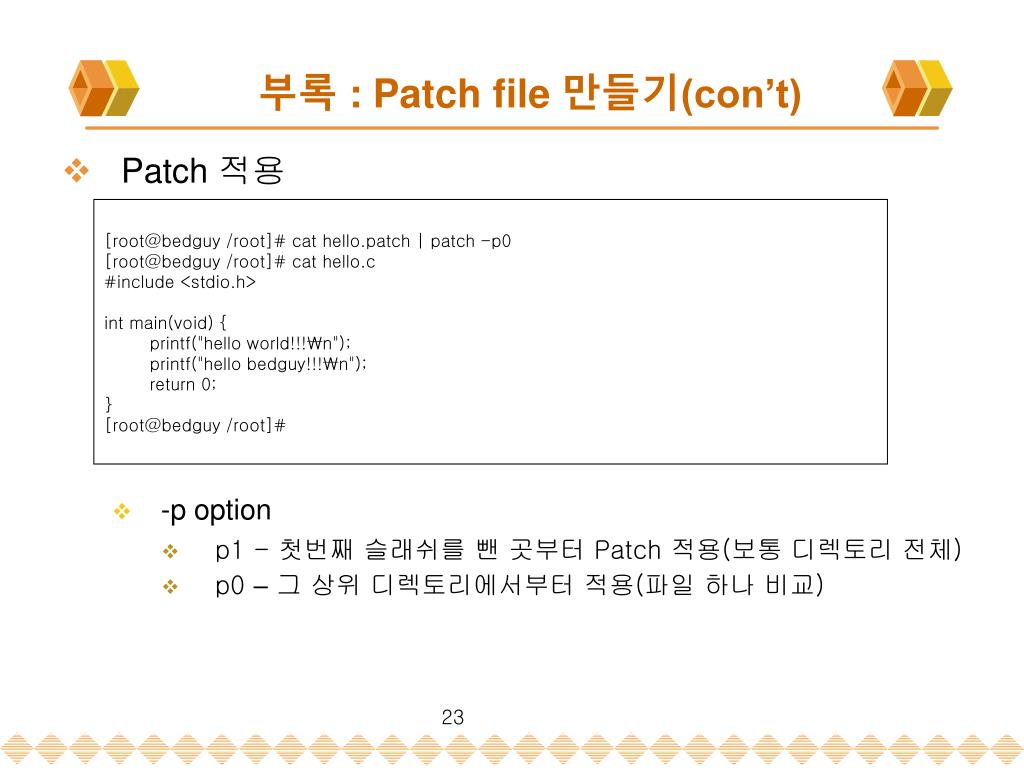

부록 : Patch file 만들기(con’t)
  • Patch 적용
    • -p option
      • p1 - 첫번째 슬래쉬를 뺀 곳부터 Patch 적용(보통 디렉토리 전체)
      • p0 –그 상위 디렉토리에서부터 적용(파일 하나 비교)

[root@bedguy /root]# cat hello.patch | patch -p0

[root@bedguy /root]# cat hello.c

#include <stdio.h>

int main(void) {

printf("hello world!!!\n");

printf("hello bedguy!!!\n");

return 0;

}

[root@bedguy /root]#

slide24
부록: Link
  • http://www.arm.linux.org.uk/ The ARM Linux Project
  • http://www.netwinder.org/ netwinder
  • http://handhelds.org/ IPAQ 관련
  • http://www.cs.cmu.edu/~wearable/software/ The Wearable Group
  • http://www.lart.tudelft.nl The LART Pages
  • http://www.kelp.or.kr/ Korea Embedded Linux Project
  • http://www.kesl.org/ Korea Embedded System og Linux
  • http://www.huins.com/ Huins, Co.
  • http://linux.flyduck.com/ Kernel site
  • http://kernelkorea.org/ Linux kernel
  • http://www.linuxro.com/ ecos porting
  • http://pcmcia-cs.sourceforge.net/ Linux PCMCIA Information Page
  • http://ftp.arm.linux.org.uk/ The ARM Linux Project FTP
  • http://www.kr.ibm.com/developerworks/전문 강좌
  • http://www.freechal.com/embedded/임베디드 리눅스 개발자 그룹
  • http://www.fsf.org/ gnu homepage
  • http://www.phystech.com/download/ server demon program
