Presentation Transcript
slide2
개요
  • WinCE 부트로더 개요
  • BIN 파일형식 이해
  • 부트로더 동작 방식
  • 부트로더 소스 분석
  • 부트로더 생성

Windows CE.NET

wince 1
WinCE 부트로더 개요 (1)
  • WinCE Bootloader
    • 호스트 컴퓨터 또는 타겟 장치의 저장 공간에서 WinCE 이미지를 읽어드리고 실행시키는 역할을 수행
      • 타겟 장치에서 전원이 인가된 후에 처음으로 실행
      • WinCE 운영체제가 구동할 수 있는 환경을 설정
        • CPU 내의 MMU 및 Cache 활성화, 디버깅 및 통신 채널 초기화 등
      • WinCE 이미지를 로딩하여 실행
      • 대개의 경우 ROM 장치(Flash Memory 등)에 보관
    • Eboot(Ethernet Bootloader)
      • Window CE 운영체제의 부트로더
      • 주요 기능
        • 타켓 플랫폼 장치를 초기화
        • 부팅 과정을 제어
        • WinCE 이미지 다운로드 및 실행

Windows CE.NET

wince 2

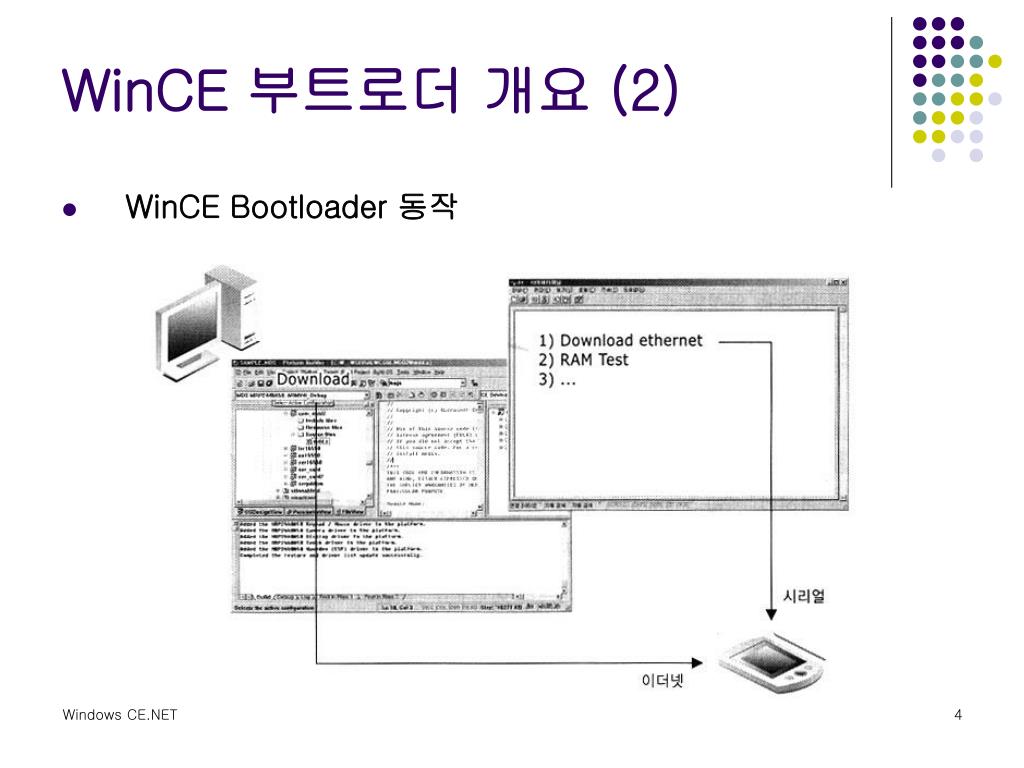

WinCE 부트로더 개요 (2)
  • WinCE Bootloader 동작

Windows CE.NET

bin 1

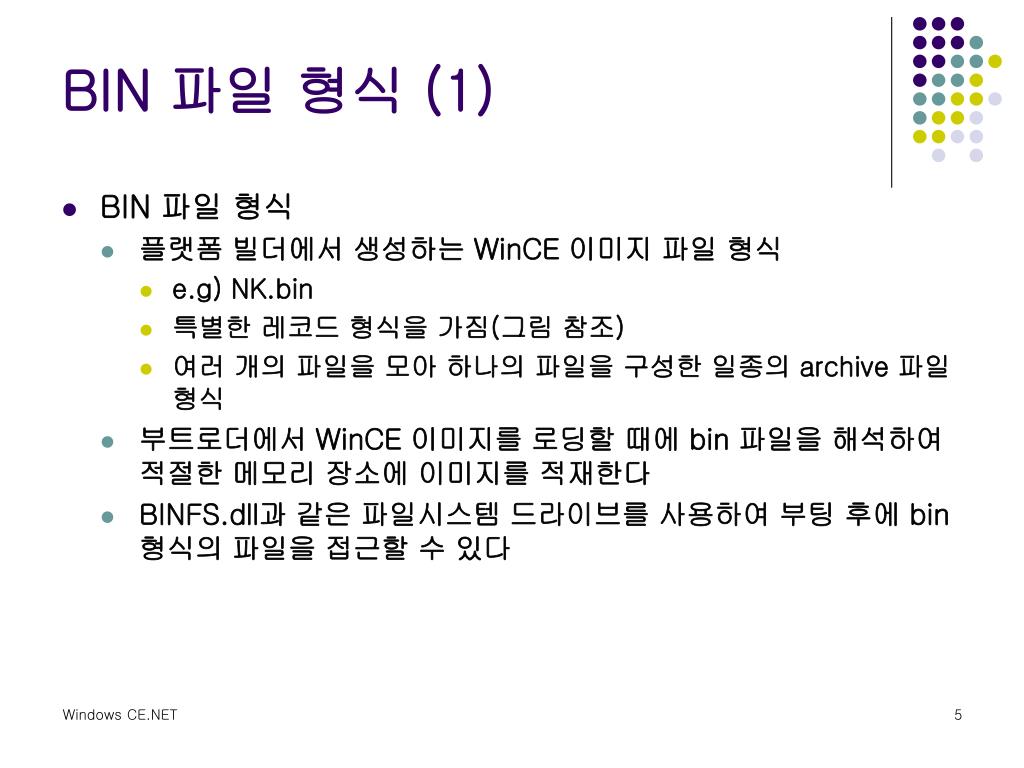

BIN 파일 형식 (1)
  • BIN 파일 형식
    • 플랫폼 빌더에서 생성하는 WinCE 이미지 파일 형식
      • e.g) NK.bin
      • 특별한 레코드 형식을 가짐(그림 참조)
      • 여러 개의 파일을 모아 하나의 파일을 구성한 일종의 archive 파일 형식
    • 부트로더에서 WinCE 이미지를 로딩할 때에 bin 파일을 해석하여 적절한 메모리 장소에 이미지를 적재한다
    • BINFS.dll과 같은 파일시스템 드라이브를 사용하여 부팅 후에 bin 형식의 파일을 접근할 수 있다

Windows CE.NET

bin 2

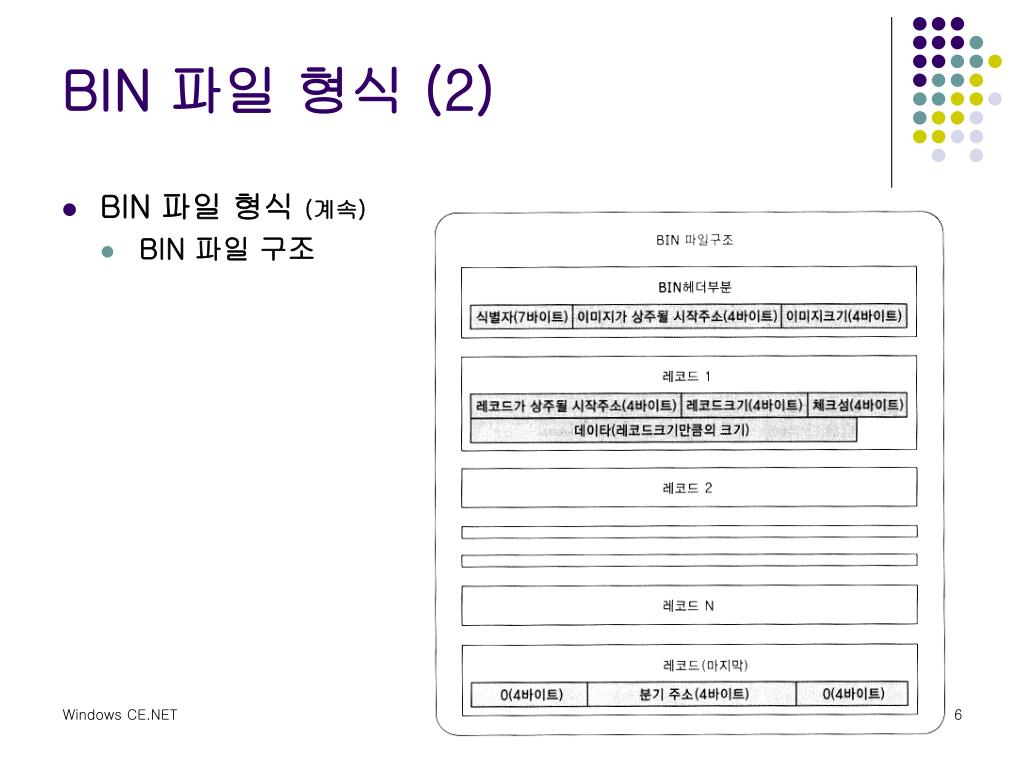

BIN 파일 형식 (2)
  • BIN 파일 형식 (계속)
    • BIN 파일 구조

Windows CE.NET

bin 3

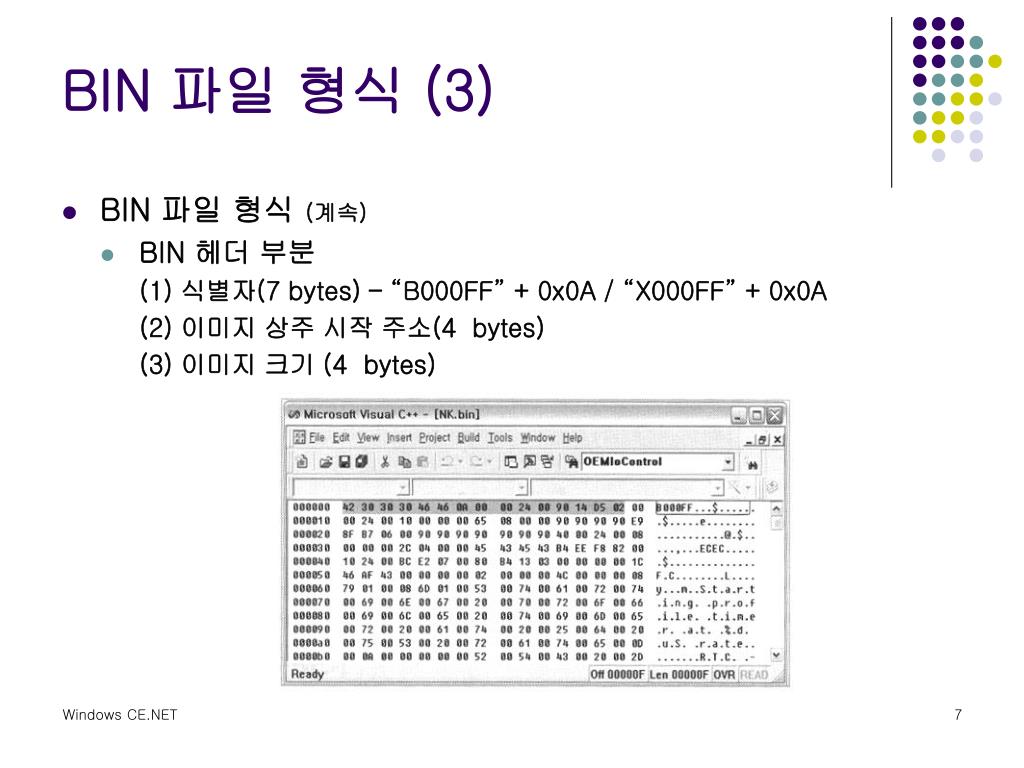

BIN 파일 형식 (3)
  • BIN 파일 형식(계속)
    • BIN 헤더 부분

(1) 식별자(7 bytes) – “B000FF” + 0x0A / “X000FF” + 0x0A

(2) 이미지 상주 시작 주소(4 bytes)

(3) 이미지 크기 (4 bytes)

Windows CE.NET

bin 4
BIN 파일 형식 (4)
  • BIN 파일 형식(계속)
    • 레코드 부분

(1) 레코드 상주 시작 주소(4 bytes)

(2) 레코드 크기 (4 bytes)

(3) 체크섬(Checksum)(4 bytes)

(4) 레코드 데이터

Windows CE.NET

bin 5

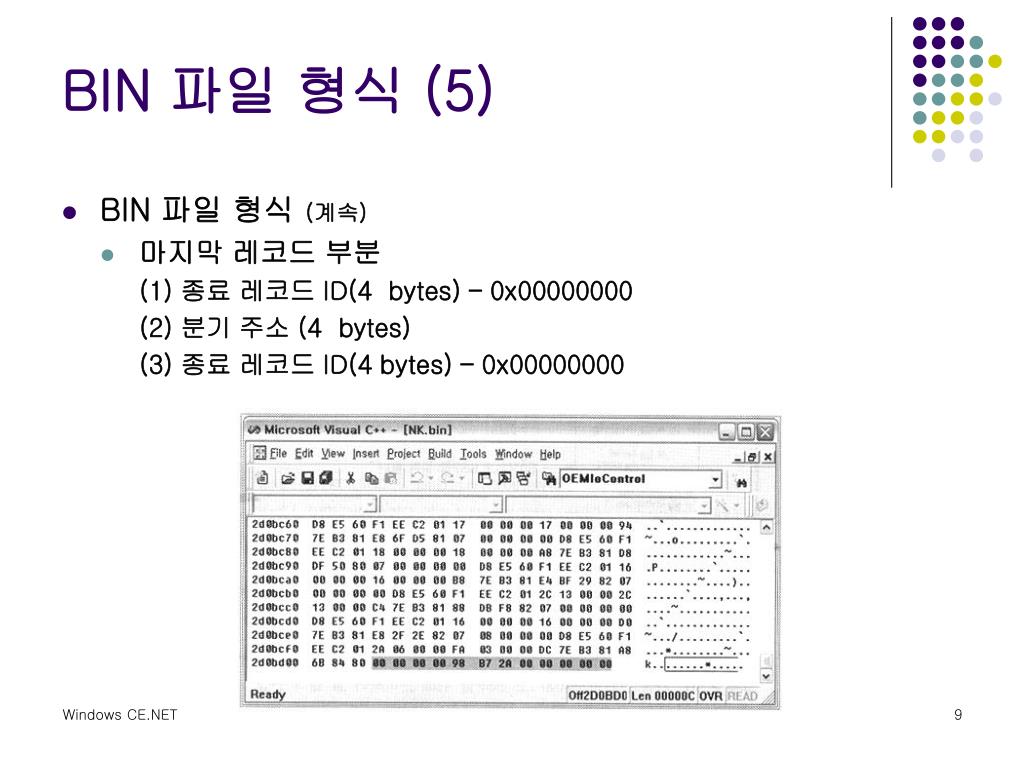

BIN 파일 형식 (5)
  • BIN 파일 형식(계속)
    • 마지막 레코드 부분

(1) 종료 레코드 ID(4 bytes) – 0x00000000

(2) 분기 주소 (4 bytes)

(3) 종료 레코드 ID(4 bytes) – 0x00000000

Windows CE.NET

slide10

플랫폼 빌더 제공 요소

타겟 장치 포팅 부분(개발 부분)

부트로더 실행 과정
  • 부트로더 실행 과정

Windows CE.NET

slide11
부트로더 소스 분석 (1)
  • 플랫폼 빌더 지원 함수 (BLCOMMON.lib)
    • BootloaderMain() 함수
      • 부트로더의 전체적인 동작을 제어
      • 타겟 보드에 맞게 포팅된 OEM 함수를 호출
      • 소스 :

void BootloaderMain (void)

{

DWORD dwAction;

DWORD dwpToc = 0;

DWORD dwImageStart = 0, dwImageLength = 0, dwLaunchAddr = 0;

BOOL bDownloaded = FALSE;

… 중략 …

// (1) Init debug support. We can use OEMWriteDebugString afterward.

if (!OEMDebugInit ())

{

// spin forever

HALT (BLERR_DBGINIT);

}

// output banner

EdbgOutputDebugString (NKSignon, CURRENT_VERSION_MAJOR, CURRENT_VERSION_MINOR);

Windows CE.NET

slide12

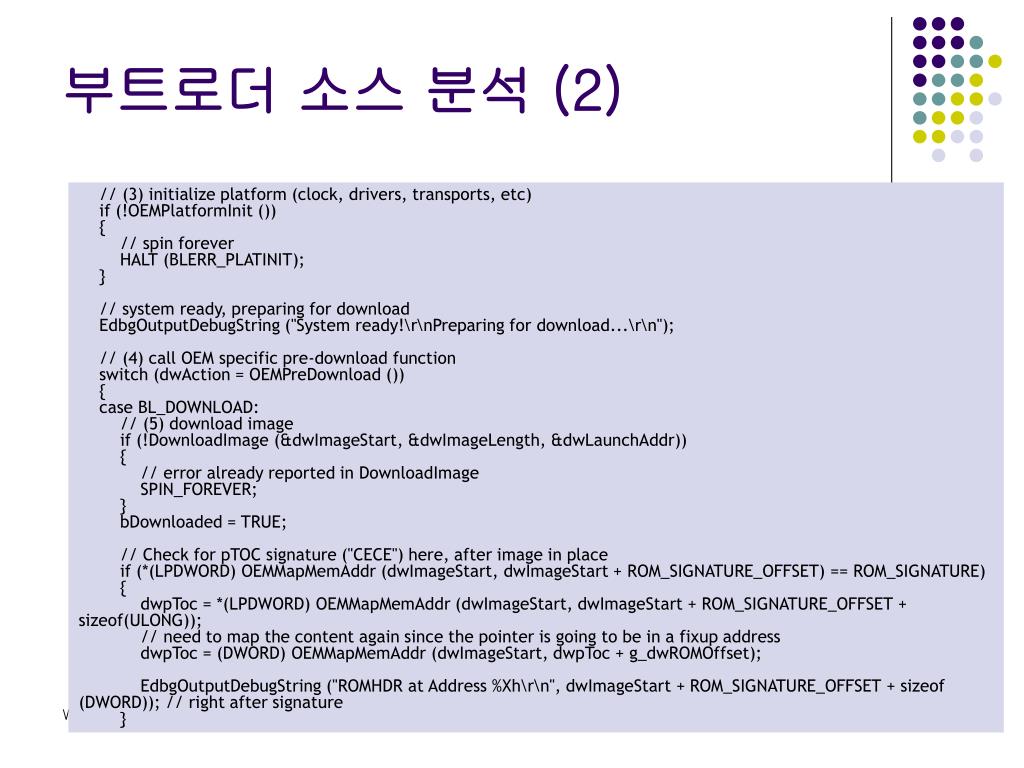

부트로더 소스 분석 (2)

// (3) initialize platform (clock, drivers, transports, etc)

if (!OEMPlatformInit ())

{

// spin forever

HALT (BLERR_PLATINIT);

}

// system ready, preparing for download

EdbgOutputDebugString ("System ready!\r\nPreparing for download...\r\n");

// (4) call OEM specific pre-download function

switch (dwAction = OEMPreDownload ())

{

case BL_DOWNLOAD:

// (5) download image

if (!DownloadImage (&dwImageStart, &dwImageLength, &dwLaunchAddr))

{

// error already reported in DownloadImage

SPIN_FOREVER;

}

bDownloaded = TRUE;

// Check for pTOC signature ("CECE") here, after image in place

if (*(LPDWORD) OEMMapMemAddr (dwImageStart, dwImageStart + ROM_SIGNATURE_OFFSET) == ROM_SIGNATURE)

{

dwpToc = *(LPDWORD) OEMMapMemAddr (dwImageStart, dwImageStart + ROM_SIGNATURE_OFFSET + sizeof(ULONG));

// need to map the content again since the pointer is going to be in a fixup address

dwpToc = (DWORD) OEMMapMemAddr (dwImageStart, dwpToc + g_dwROMOffset);

EdbgOutputDebugString ("ROMHDR at Address %Xh\r\n", dwImageStart + ROM_SIGNATURE_OFFSET + sizeof (DWORD)); // right after signature

}

Windows CE.NET

slide13
부트로더 소스 분석 (3)

// fall through

case BL_JUMP:

// Before jumping to the image, optionally check the image signature.

// NOTE: if we haven't downloaded the image by now, we assume that it'll be loaded from local storage in OEMLaunch (or it

// already resides in RAM from an earlier download), and in this case, the image start address might be 0. This means

// that the image signature routine will need to find the image in storage or in RAM to validate it. Since the OEM"s

// OEMLaunch function will need to do this anyways, we trust that it's within their abilities to do it here.

//

if (g_bBINDownload && g_pOEMCheckSignature)

{

if (!g_pOEMCheckSignature(dwImageStart, g_dwROMOffset, dwLaunchAddr, bDownloaded))

HALT(BLERR_CAT_SIGNATURE);

}

// (5) final call to launch the image. never returned

OEMLaunch (dwImageStart, dwImageLength, dwLaunchAddr, (const ROMHDR *)dwpToc);

// should never return

// fall through

default:

// ERROR! spin forever

HALT (BLERR_INVALIDCMD);

}

}

Windows CE.NET

slide14

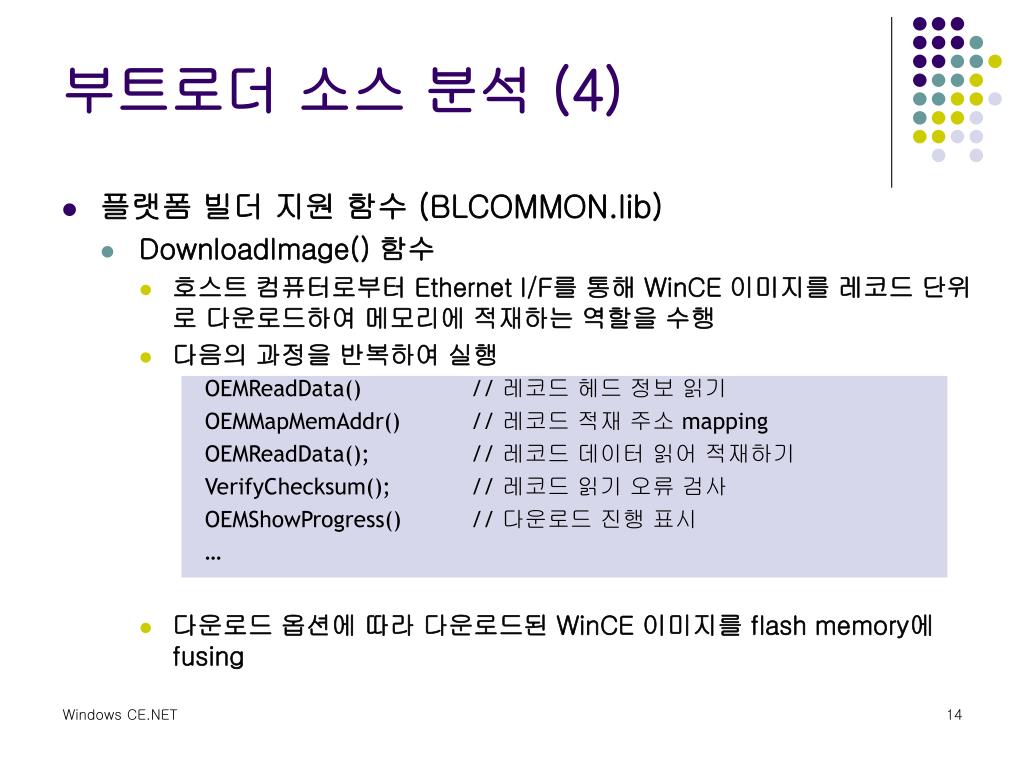

부트로더 소스 분석 (4)
  • 플랫폼 빌더 지원 함수 (BLCOMMON.lib)
    • DownloadImage() 함수
      • 호스트 컴퓨터로부터 Ethernet I/F를 통해 WinCE 이미지를 레코드 단위로 다운로드하여 메모리에 적재하는 역할을 수행
      • 다음의 과정을 반복하여 실행

OEMReadData() // 레코드 헤드 정보 읽기

OEMMapMemAddr() // 레코드 적재 주소 mapping

OEMReadData(); // 레코드 데이터 읽어 적재하기

VerifyChecksum(); // 레코드 읽기 오류 검사

OEMShowProgress() // 다운로드 진행 표시

      • 다운로드 옵션에 따라 다운로드된 WinCE 이미지를 flash memory에 fusing

Windows CE.NET

slide15
부트로더 소스 분석 (5)
  • OEM 개발자 제공 지원 함수
    • StartUp() 함수
      • CPU 초기화(Exception vector 설정 등)
      • MMU & Cache 초기화를 통해 가상메모리 기능 활성화
      • main() 함수로 분기

void main(void)

{

OEMWriteDebugLED(0, 0xF);

BootloaderMain();

SpinForever();

}

Windows CE.NET

slide16
부트로더 소스 분석 (6)
  • OEM 개발자 제공 지원 함수
    • OEMDebugInit() 함수
      • 디버그 포트(Console device) 초기화
      • 대개의 경우 UART를 디버거 포트로 사용
      • OAL에서 지원하는 디버거 포트 초기화 함수 OEMInitDebugSerial() 함수를 호출
    • OEMPlatformInit() 함수
      • 다운로드 포트 초기화를 수행
      • 다운로드 포트 설정 및 다운로드 모드 선택 등과 관련된 사용자 입력 수행
      • 사용자 설정 정보(TOC 정보)를 flash memory에 저장

Windows CE.NET

slide17

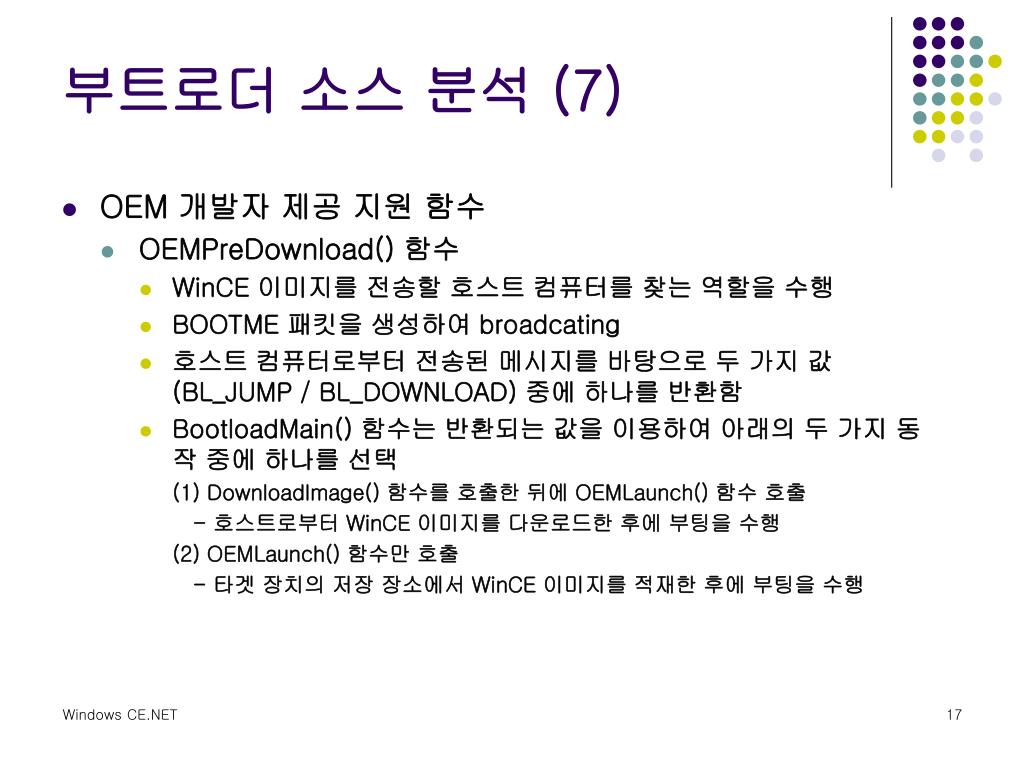

부트로더 소스 분석 (7)
  • OEM 개발자 제공 지원 함수
    • OEMPreDownload() 함수
      • WinCE 이미지를 전송할 호스트 컴퓨터를 찾는 역할을 수행
      • BOOTME 패킷을 생성하여 broadcating
      • 호스트 컴퓨터로부터 전송된 메시지를 바탕으로 두 가지 값(BL_JUMP / BL_DOWNLOAD) 중에 하나를 반환함
      • BootloadMain() 함수는 반환되는 값을 이용하여 아래의 두 가지 동작 중에 하나를 선택

(1) DownloadImage() 함수를 호출한 뒤에 OEMLaunch() 함수 호출

- 호스트로부터 WinCE 이미지를 다운로드한 후에 부팅을 수행

(2) OEMLaunch() 함수만 호출

- 타겟 장치의 저장 장소에서 WinCE 이미지를 적재한 후에 부팅을 수행

Windows CE.NET

slide18

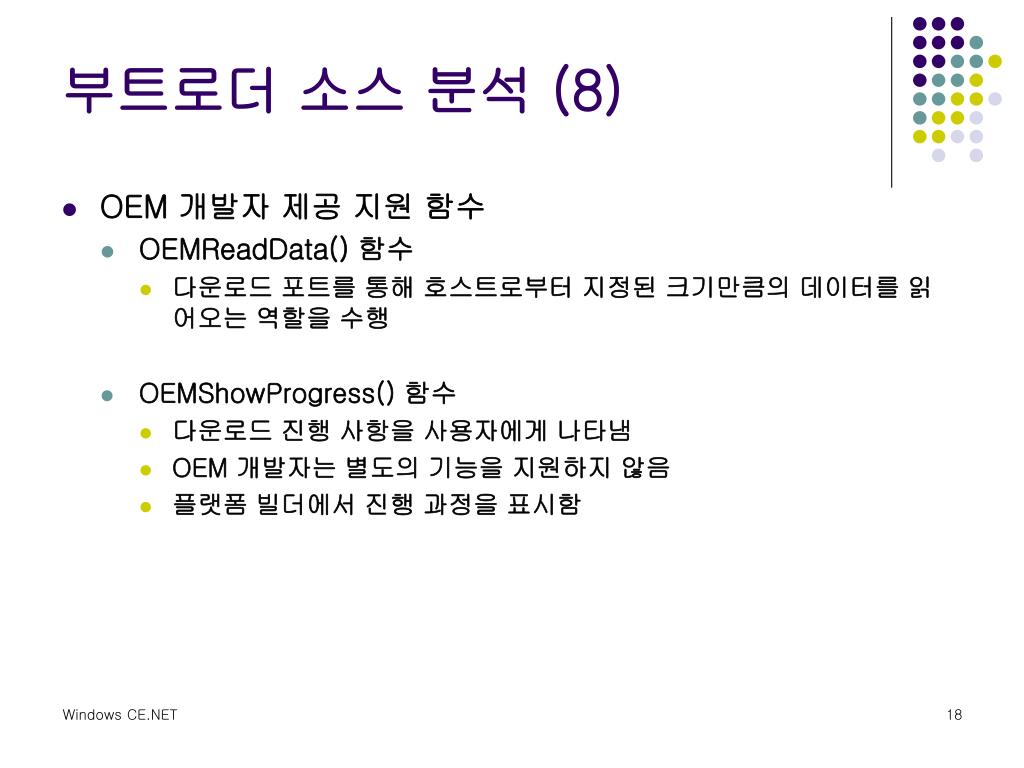

부트로더 소스 분석 (8)
  • OEM 개발자 제공 지원 함수
    • OEMReadData() 함수
      • 다운로드 포트를 통해 호스트로부터 지정된 크기만큼의 데이터를 읽어오는 역할을 수행
    • OEMShowProgress() 함수
      • 다운로드 진행 사항을 사용자에게 나타냄
      • OEM 개발자는 별도의 기능을 지원하지 않음
      • 플랫폼 빌더에서 진행 과정을 표시함

Windows CE.NET

slide19
부트로더 소스 분석 (9)
  • OEM 개발자 제공 지원 함수
    • OEMMapMemAddr() 함수
      • 다운로드할 이미지 레코드를 저장할 저장 공간의 주소를 반환
      • 레코드 다운로드 주소가 RAM 주소인지 ROM 주소인지를 판별
      • ROM 주소의 경우, 다운로드 및 flash memory 쓰기 동작의 반복을 피하기 위해 다운로드할 RAM 버퍼를 할당하고 그 주소를 반환
      • RAM 버퍼에 다운로드된 이미지 레코드를 다운로드 동작이 완료된 후에 flash memory에 기록

Windows CE.NET

slide20
부트로더 소스 분석 (10)
  • OEM 개발자 제공 지원 함수
    • OEMMapMemAddr() 함수

Windows CE.NET

slide21

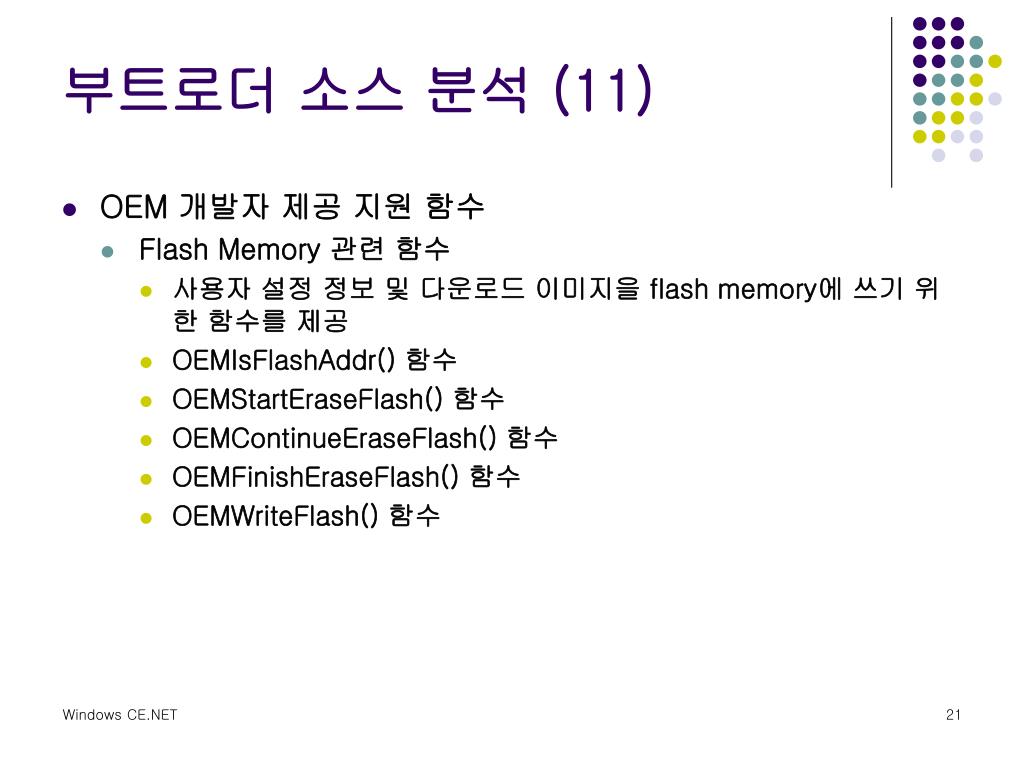

부트로더 소스 분석 (11)
  • OEM 개발자 제공 지원 함수
    • Flash Memory 관련 함수
      • 사용자 설정 정보 및 다운로드 이미지을 flash memory에 쓰기 위한 함수를 제공
      • OEMIsFlashAddr() 함수
      • OEMStartEraseFlash() 함수
      • OEMContinueEraseFlash() 함수
      • OEMFinishEraseFlash() 함수
      • OEMWriteFlash() 함수

Windows CE.NET

slide22
부트로더 소스 분석 (12)
  • OEM 개발자 제공 지원 함수
    • OEMLaunch() 함수
      • 다운로드되거나 저장장소로부터 읽어진 운영체제 이미지로 제어를 이행시키는 역할을 수행
      • 사용자의 요청에 따라 다운로드된 WinCE 이미지를 flash memory에 fusing하는 작업을 수행
      • 디버거 환경을 사용하는 경우, 운영체제 이미지로 제어를 이행하기 전에 호스트 컴퓨터에서 전송하는 디버거 옵션 정보를 읽어 설정한다

Windows CE.NET

slide23
부트로더 생성 (1)
  • 부트로더 생성 방법
    • “Build OS / Sysgen”메뉴을 이용한 생성
      • 처음 타겟 플랫폼 이미지를 생성할 때에 사용
      • 부트로더 및 WinCE 이미지 등 모든 이미지를 생성
    • 명령 프롬프트 창을 이용한 수동 생성
      • 처음 이미지 생성 후에 개별 이미지를 생성할 때에 사용
      • “Build OS/open Release Directory”메뉴를 이용하여 명령 프롬프트 창을 생성하여 사용
        • 플랫폼 빌더에서 이미지 빌딩에 필요한 모든 환경 변수가 설정된 상태에서 명령 프롬프트 창이 생성됨
      • 추가 환경 변수 선언 필요

C:\...>set WINCEREL=1

      • 이미지 생성 명령

C:\...>build -c

Windows CE.NET

slide24

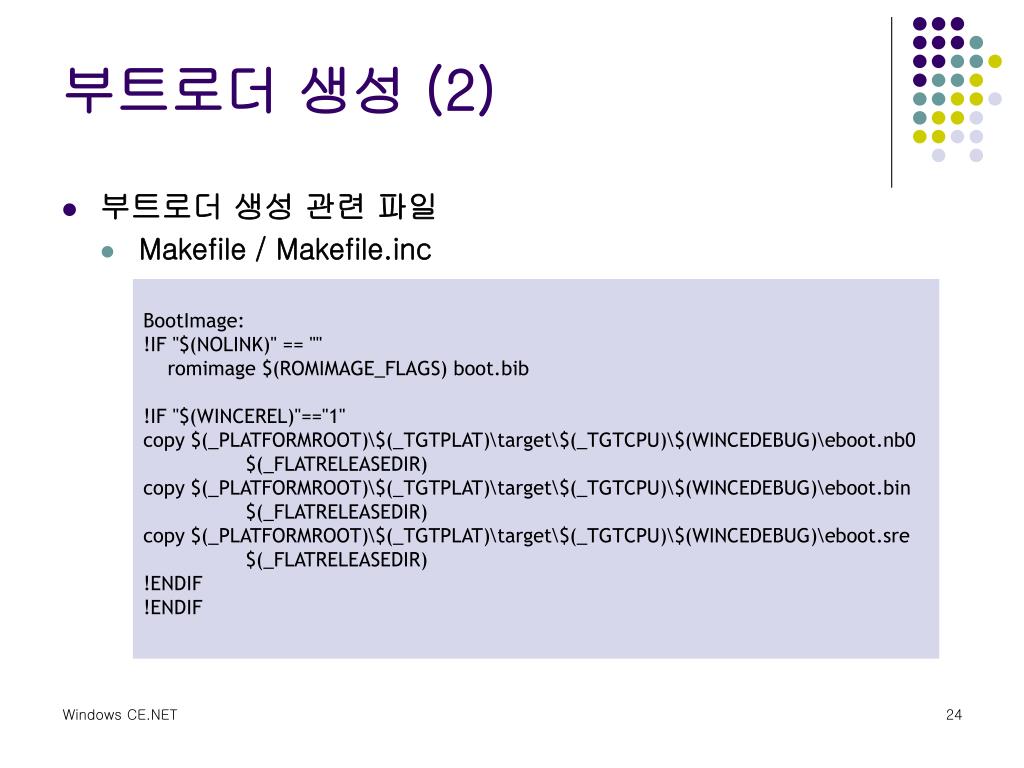

부트로더 생성 (2)
  • 부트로더 생성 관련 파일
    • Makefile / Makefile.inc

BootImage:

!IF "$(NOLINK)" == ""

romimage $(ROMIMAGE_FLAGS) boot.bib

!IF "$(WINCEREL)"=="1"

copy $(_PLATFORMROOT)\$(_TGTPLAT)\target\$(_TGTCPU)\$(WINCEDEBUG)\eboot.nb0 $(_FLATRELEASEDIR)

copy $(_PLATFORMROOT)\$(_TGTPLAT)\target\$(_TGTCPU)\$(WINCEDEBUG)\eboot.bin $(_FLATRELEASEDIR)

copy $(_PLATFORMROOT)\$(_TGTPLAT)\target\$(_TGTCPU)\$(WINCEDEBUG)\eboot.sre $(_FLATRELEASEDIR)

!ENDIF

!ENDIF

Windows CE.NET

slide25

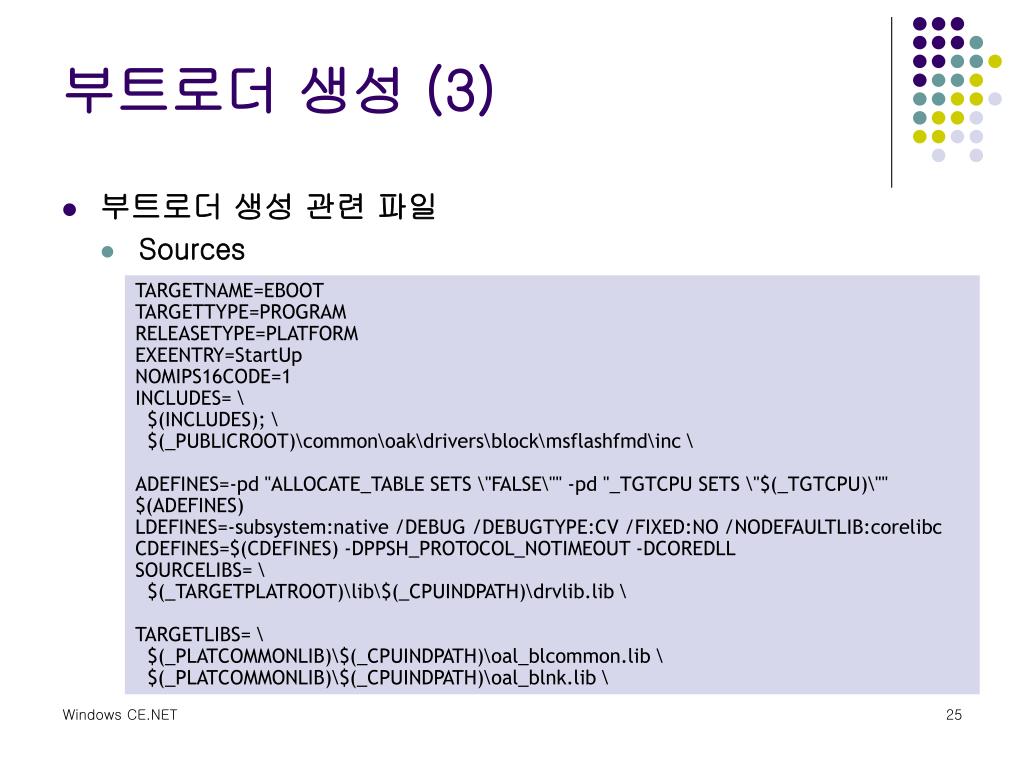

부트로더 생성 (3)
  • 부트로더 생성 관련 파일
    • Sources

TARGETNAME=EBOOT

TARGETTYPE=PROGRAM

RELEASETYPE=PLATFORM

EXEENTRY=StartUp

NOMIPS16CODE=1

INCLUDES= \

$(INCLUDES); \

$(_PUBLICROOT)\common\oak\drivers\block\msflashfmd\inc \

ADEFINES=-pd "ALLOCATE_TABLE SETS \"FALSE\"" -pd "_TGTCPU SETS \"$(_TGTCPU)\"" $(ADEFINES)

LDEFINES=-subsystem:native /DEBUG /DEBUGTYPE:CV /FIXED:NO /NODEFAULTLIB:corelibc

CDEFINES=$(CDEFINES) -DPPSH_PROTOCOL_NOTIMEOUT -DCOREDLL

SOURCELIBS= \

$(_TARGETPLATROOT)\lib\$(_CPUINDPATH)\drvlib.lib \

TARGETLIBS= \

$(_PLATCOMMONLIB)\$(_CPUINDPATH)\oal_blcommon.lib \

$(_PLATCOMMONLIB)\$(_CPUINDPATH)\oal_blnk.lib \

Windows CE.NET

slide26
부트로더 생성 (4)
  • 부트로더 생성 관련 파일
    • Sources (계속)

$(_COMMONOAKROOT)\lib\$(_CPUDEPPATH)\eboot.lib \

$(_COMMONOAKROOT)\lib\$(_CPUDEPPATH)\ne2kdbg.lib \

$(_TARGETPLATROOT)\lib\$(_CPUDEPPATH)\lan91c111dbg.lib \

$(_COMMONOAKROOT)\lib\$(_CPUDEPPATH)\traverse.lib \

$(_COMMONOAKROOT)\lib\$(_CPUDEPPATH)\mincrypt.lib \

$(_TARGETPLATROOT)\lib\$(_CPUDEPPATH)\stratak.lib \

$(_COMMONOAKROOT)\lib\$(_CPUDEPPATH)\bootpart.lib \

$(_COMMONOAKROOT)\lib\$(_CPUDEPPATH)\loadauth.lib \

$(_COMMONOAKROOT)\lib\$(_CPUINDPATH)\fulllibc.lib \

$(_TARGETPLATROOT)\lib\$(_CPUDEPPATH)\pxa255_io.lib \

SOURCES= \

fwxsc1.s \

main.c \

flash.c \

EdeviceInit.c \

timerXSC1.c \

debug.c \

WINCETARGETFILES= \

BootImage \

Windows CE.NET

slide27
부트로더 생성 (5)
  • 부트로더 생성 관련 파일
    • BOOT.bib

;******************************************************************************

; TITLE: BOOT.BIB

;

; Ethernet Boot Loader Source Module

;

;******************************************************************************

MEMORY

; Name Start Size Type

; ------- -------- -------- ----

EBOOT 80078000 00040000 RAMIMAGE ; 256 KB for code

RAM 80068000 00008000 RAM

STACK 80000000 00068000 RESERVED

SECTBUFF 80077C00 00000400 RESERVED

DRV_GLB 83CC3000 00001000 RESERVED

BLOCK_BUF 83E30000 00080000 RESERVED

; Total reserved area, which equals offset of the NK region in RAM

g_dwRamImageStart 00000000 800B8000 FIXUPVAR

Windows CE.NET

slide28
부트로더 생성 (6)
  • 부트로더 생성 관련 파일
    • BOOT.bib (계속)

CONFIG

COMPRESSION=ON

PROFILE=OFF

KERNELFIXUPS=ON

SRE=ON

ROMSTART=80078000

ROMWIDTH=32

ROMSIZE=00040000

MODULES

; Name Path Memory Type

; -------------- ---------------------------------------------- -----------

nk.exe $(_TARGETPLATROOT)\target\$(_TGTCPU)\$(WINCEDEBUG)\eboot.exe EBOOT

Windows CE.NET
