Doğu Anadolu Fay Zonu

Doğu Anadolu Fay Zonu. 550 km uzunluğunda, yaklaşık olarak KD-GB yönünde uzanımlı, sol yanal atımlı faylardan oluşan transform fay niteliğindedir, Anadolu ile Arap levhaları arasında sınırı oluşturur.

serge
Download Presentation

Doğu Anadolu Fay Zonu

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

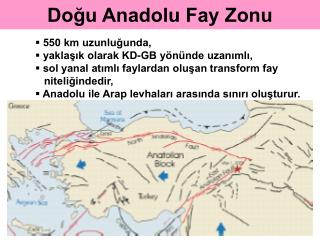

  1. Doğu Anadolu Fay Zonu • 550 km uzunluğunda, • yaklaşık olarak KD-GB yönünde uzanımlı, • sol yanal atımlı faylardan oluşan transform fay niteliğindedir, • Anadolu ile Arap levhaları arasında sınırı oluşturur.

  2. DAFZ, Ölü Deniz Fayı ile birleşirken, güneybatıya doğru Kıbrıs’a kadar uzanır.

  3. DAFZ, Karlıova’da KAFZ ile bir üçlü kavşak oluşturacak şekilde başlar, güneybatıya doğru Bingöl’e kadar uzanır.

  4. DAFZ boyunca Çek-ayır havzaları Hazar gölü Gölbaşı havzası,

  5. DAFZ’nun Kahramanmaras güneybatısına olan devamı yine sol yönlü DAF’lar tarafından temsil edilir. Bunlar Karatas, Osmaniye ve Yumurtalık fay zonlarıdır.

  6. DAFZ, KAFZ ve ÖDFZ ile üçlü kavşak oluşturur.DAFZ’nun sol yönlü hareketi, Anadolu levhasınınbatıya kaçışını sağlamaktadır.

  7. Doğu Anadolu Fay Zonunun Yaşı Doğu Anadolu fayının yaşı ile ilgili olarak da çeşitli görüşler vardır. Değişik araştırıcılara göre fayın faaliyete başlama yaşı Geç Miyosen – Erken Pleistosen arası olarak ileri sürülmüştür. •Geç Miyosen-Erken Pliyosen (5 My) •Geç Pliyosen-Erken Pleistosen (1.8 my önce) •3 my civarında Malatya-Ovacık fay zonunun terk edilmesiyle aktif olmuştur. Geç Pliyosen-Erken Pleistosen (1.8 my önce)

  8. Doğu Anadolu Fay Zonunda Atım Miktarı Doğu Anadolu fayı üzerinde, Pliyosen öncesi yaştaki kayalardan yararlanılarak ölçülen toplam sol yanal atım 3,5 – 40 km. arasındadır.

  9. Doğu Anadolu Fay Zonunda Atım Miktarı Yaklaşık 12 km atım

  10. Doğu Anadolu Fay Zonunda Atım Oranı • jeolojik verilere göre yılda 6-10 mm. • jeofizik verilerine göre yılda 25-35 mm. • GPS verilerine göre yılda 11 mm.

  11. Doğu Anadolu Fay Zonu boyunca oluşmuş depremler • 1945 Adana-Misis M:5.7 • 1952 Adana-Misis M: 5.3 • 1971 Bingöl M:6.8 • 1979 Adna-Kozan M: 5.1 • 1986 Gaziantep M: 5.0 • 1986 Sürgü M:6.0 • 1989 İskenderun M:4.9 • 1991 Kadirli M:5.2 • 1994 Ceyhan M:5.0 • 1994 Adana-İskenderun M:4 • 1998 Adana-Ceyhan M:6.2 • 2001 Osmaniye M: 4.9

  12. DOĞU ANADOLU TRANSFORM FAYI, • Anadolu ile Avrasya levhaları arasındaki sınırın bir kesimini ve Arap ile Afrika levhaları arasındaki sınırı oluşturur. • Kuzeydoğuda, Karlıova’da, Kuzey Anadolu fayı ile buluştuğu üçlü kavşaktan itibaren güney batıya doğru uzanır ve Maraş dolaylarında Ölüdeniz fayı ile birleşerek diğer bir üçlü kavşağı oluşturur. • Sol atım karakteri ile, Anadolu levhasını doğu/güneydoğudan sınırlamakta ve onun batıya doğru hareket etmesine Kuzey Anadolu fayı gibi katkıda bulunmaktadır. • Uzanımı boyunca Gölbaşı havzası ve Hazar Gölü gibi çöküntü alanları ve çek-ayır havzalar gelişmiştir.

  13. Doğu Anadolu Fay Zonu • 550 km uzunluğunda, • yaklaşık olarak KD-GB yönünde uzanımlı, • sol yanal atımlı faylardan oluşan transform fay niteliğindedir, • Anadolu ile Arap levhaları arasında sınırı oluşturur.

  14. DAFZ, Ölü Deniz Fayı ile birleşirken, güneybatıya doğru Kıbrıs’a kadar uzanır.

  15. DAFZ, Karlıova’dan başlamakta, güneybatıda İskenderun körfezine kadar uzanmaktadır. Ölü Deniz Fayı ile birleşirken, güneybatıya doğru Kıbrıs’a kadar uzanır.

  16. DOĞU ANADOLU TRANSFORM FAYI, • Anadolu ile Avrasya levhaları arasındaki sınırın bir kesimini ve Arap ile Afrika levhaları arasındaki sınırı oluşturur. • Kuzeydoğuda, Karlıova’da, Kuzey Anadolu fayı ile buluştuğu üçlü kavşaktan itibaren güney batıya doğru uzanır ve Maraş dolaylarında Ölüdeniz fayı ile birleşerek diğer bir üçlü kavşağı oluşturur. • Sol atım karakteri ile, Anadolu levhasını doğu/güneydoğudan sınırlamakta ve onun batıya doğru hareket etmesine Kuzey Anadolu fayı gibi katkıda bulunmaktadır. • Uzanımı boyunca Gölbaşı havzası ve Hazar Gölü gibi çöküntü alanları ve çek-ayır havzalar gelişmiştir.

  17. DAFZ, Karlıova’da KAFZ ile bir üçlü kavşak oluşturacak şekilde başlar, güneybatıya doğru Bingöl’e kadar uzanır.

  18. DAFZ boyunca Çek-ayır havzaları Hazar gölü Gölbaşı havzası,

  19. DAFZ’nun Kahramanmaras güneybatısına olan devamı yine sol yönlü DAF’lar tarafından temsil edilir. Bunlar Karatas, Osmaniye ve Yumurtalık fay zonlarıdır.
