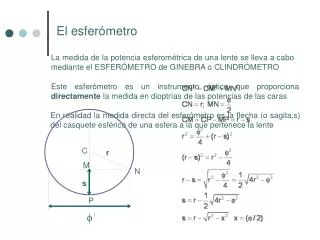

  1. C r M N s P f L El esferómetro La medida de la potencia esferométrica de una lente se lleva a cabo mediante el ESFERÓMETRO de GINEBRA o CLINDRÓMETRO Este esferómetro es un instrumento óptico que proporciona directamente la medida en dioptrías de las potencias de las caras En realidad la medida directa del esferómetro es la flecha (o sagita,s) del casquete esférico de una esfera a la que pertenece la lente

  2. El esferómetro¿cómo funciona? El esferómetro consta de tres palpadores, dos de ellos fijos en los extremos y uno tercero central móvil, de forma que un mecanismo transformador de movimientos hace actuar una aguja que marca, sobre una escala graduada en dioptrías, una lectura que es función de la posición del palpador móvil en relación a los dos fijos. En la figura podemos observar un esferómetro apoyado sobre una superficie plana. Si el esferómetro se apoya sobre una superficie convexa o cóncava, la posición del palpador móvil respecto a los fijos proporcionará el valor de la sagita de la superficie para un diámetro de cuerda igual a la distancia entre los dos palpadores fijos (extremos) del instrumento. 20 15 15 - 10 + 10 5 5 0

  3. El esferómetro¿cómo funciona? Es importante a la hora de proceder a realizar las medidas que el esferómetro esté calibrado a cero (es decir que marque 0 D cuando se apoye sobre una superficie plana). También es necesario conocer el índice de refracción de la lente ya que el esferómetro está calibrado para un determinado índice de refracción (normalmente 1.523). . • Siendo: • nE el índice de referencia del esferómetro • nL el índice de refracción de la lente • P1E la medida de potencia de la cara proporcionada por el esferómetro • P1L la potencia de la cara buscada Si el índice del vidrio es distinto al índice para el cual está calibrado el esferómetro, deberemos realizar una corrección

  4. El esferómetro¿cómo funciona? Ejemplo: Supongamos que las medidas de una lente de n= 1.7 obtenidas con un esferómetro calibrado para n= 1.523 son: Es decir, el esferómetro proporcionaría una potencia esferométrica de 5.5D de una lente que en realidad tiene 7.36D de potencia esferométrica.
