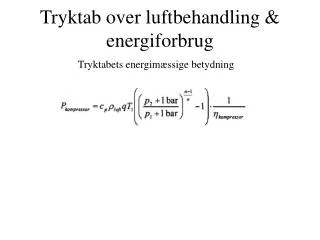

  1. Tryktab over luftbehandling & energiforbrug Tryktabets energimæssige betydning

  2. Tryktab over luftbehandling & energiforbrug Tryktabets energimæssige betydning

  3. Tryktab over luftbehandling & energiforbrug Tryktabets energimæssige betydning

  4. Tryktab over luftbehandling & energiforbrug Tryktabets energimæssige betydning

  5. Tryktab over luftbehandling & energiforbrug Tryktabets opståen

  6. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Filtre pr. stk. 0,02 - 0,09 bar for nyt

  7. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Filtre pr. stk. 0,02 - 0,09 bar for nyt Lufttører ved nominel volumenstrøm: Køletørrer ca. 0,3 bar

  8. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Filtre pr. stk. 0,02 - 0,09 bar for nyt Lufttører ved nominel volumenstrøm: Køletørrer ca. 0,3 bar Adsorptionstørrer ca. 0,15 bar

  9. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 1 Filter Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,09 bar Effektforbrug = ?? kW

  10. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 1 Filter Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,09 bar Effektforbrug = ?? kW

  11. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 1 Filter Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,09 bar Effektforbrug = ?? kW 0,09

  12. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 1 Filter Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,09 bar Effektforbrug = ?? kW 3,6kW 0,09

  13. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 1 Filter Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,09 bar Effektforbrug = 3,6 kW 3,6kW 0,09

  14. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 2 Køletører Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,3 bar Effektforbrug = ?? kW

  15. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 2 Køletører Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,3 bar Effektforbrug = ?? kW

  16. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 1 Køletører Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,3 bar Effektforbrug = ?? kW 0,3

  17. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 2 Køletører Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,3 bar Effektforbrug = ?? kW 11kW 0,3

  18. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 2 Køletører Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,3 bar Effektforbrug = 11 kW 11kW 0,3

  19. Tryktab over luftbehandling & energiforbrug Tryktabets opståen Eksempel 3 Adsorptionstørreren Forbrugerkrav Tryk = 6,5 bar Massestrøm = 1kg/s Trykfald = 0,15 bar Effektforbrug = 6 kW 6kW 0,15

  20. Tryktab over luftbehandling & energiforbrug Hvordan undgås for stort tryktab

  21. Tryktab over luftbehandling & energiforbrug Hvordan undgås for stort tryktab Regelmæssigt kontrol af luftbehandlingsanlægget

  22. Tryktab over luftbehandling & energiforbrug Hvordan undgås for stort tryktab Regelmæssigt kontrol af luftbehandlingsanlægget Kun installere det antal filtre der er nødvendige for at holde luftkvaliteten

  23. Tryktab over luftbehandling & energiforbrug Hvordan undgås for stort tryktab Regelmæssigt kontrol af luftbehandlingsanlægget Kun installere det antal filtre der er nødvendige for at holde luftkvaliteten Regelmæssigt kontrol af tilsmudsning af filtre (Filterne kan eventuelt være forsynet med trykdifferens måling, så alarm afgives når det er tid til filterskift.)

  24. Tryktab over luftbehandling & energiforbrug Betydning af ekstra tryktab Forbrugerkrav: Minimumstryk 6,5 bar Tryktab 0,5 bar Kompressortryk 7,0 bar Muligt ekstra tryktab 0,5 bar Kompressortryk 7,5 bar

  25. Tryktab over luftbehandling & energiforbrug Betydning af ekstra tryktab Overslagsberegning Benyttes kompressorformlen kan gennemsnitlig effektforbrug findes: Kompressortryk 7,0 bar  171 kW Kompressortryk 7,5 bar  178 kW

  26. Tryktab over luftbehandling & energiforbrug Betydning af ekstra tryktab Overslagsberegning (178 - 171)100 171 Energibesparelse = = 4,09 % Energibesparelse ved at holde de 7 bar  4%

  27. Edb-simulering Aktuel luftforbrugskurve

  28. Edb-simulering Aktuel luftforbrugskurve Gennemsnitlig effektbehov ved 7,0 bar  192 kW

  29. Edb-simulering Aktuel luftforbrugskurve Gennemsnitlig effektbehov ved 7,0 bar  192 kW Gennemsnitlig effektbehov ved 7,5 bar  200 kW

  30. Edb-simulering Aktuel luftforbrugskurve Gennemsnitlig effektbehov ved 7,0 bar  192 kW Gennemsnitlig effektbehov ved 7,5 bar  200 kW (200 - 192)100 192 Energibesparelse = = 4,16 %

  31. Edb-simulering Aktuel luftforbrugskurve Gennemsnitlig effektbehov ved 7,0 bar  192 kW Gennemsnitlig effektbehov ved 7,5 bar  200 kW (200 - 192)100 192 Energibesparelse = = 4,16 % Energibesparelse ved at holde de 7 bar  4%

  32. Sammenligning af overslagsberegning og simulering Kompressorforml Kompressortryk 7,0 bar  171 kW Kompressortryk 7,5 bar  178 kW Besparelse ved at holde de 7 bar = 4% Edb.simulering Gennemsnitlig effektbehov ved 7,0 bar  192 kW Gennemsnitlig effektbehov ved 7,5 bar  200 kW Besparelse ved at holde de 7 bar = 4%

  33. Sammenligning af overslagsberegning og simulering Kompressorforml Kompressortryk 7,0 bar  171 kW Kompressortryk 7,5 bar  178 kW Besparelse ved at holde de 7 bar = 4% Edb.simulering Gennemsnitlig effektbehov ved 7,0 bar  192 kW Gennemsnitlig effektbehov ved 7,5 bar  200 kW Besparelse ved at holde de 7 bar = 4% Besparelse i begge tilfælde 4% Forskellen i effektforbruget ligger dels i styringen, der kræver trykdiferens til indkobling og aflastning af kompressoren Kompressoren bruger effekt når denne er aflastet.

  34. Energiforbrug for tørrer inkl. tryktab Sammenligning imellem køletører og adsorptionstørrer

  35. Energiforbrug for tørrer inkl. tryktab Køletørrer Energiforbrug 2,32 Wh/m³ Tryktab 0,265 bar  3,8 kW Luftforbrug 0,358kg/s Samlet effektforbrug 6,1 kW Kondensvand 6,04 kg/h

  36. Energiforbrug for tørrer inkl. tryktab Adsorptionstørrer Kondensvand 6,04 kg/h t = 20ºC Fordampningsvarme = 2454 kj/kg Virkningsgrad på varmel. = 0,85 Varmelegemets effekt = 4,84 kW Energiforbrug 4,58 Wh/m³ regenereringsluft 0,94 m³/min.  8,8 kW Tryktab 0,133 bar  2,0 kW Luftforbrug 0,358kg/s Samlet effektforbrug 15,3 kW

  37. Energiforbrug for tørrer inkl. tryktab Sammenligning af køle- og adsorptionstørrer

  38. Energiforbrug for tørrer inkl. tryktab Sammenligning af køle- og adsorptionstørrer Effektbehov: Køletørrer 6,1 kW

  39. Energiforbrug for tørrer inkl. tryktab Sammenligning af køle- og adsorptionstørrer Effektbehov: Køletørrer 6,1 kW Adsorptionstørrer 15,3 kW

  40. Energiforbrug for tørrer inkl. tryktab Sammenligning af køle- og adsorptionstørrer Effektbehov: Køletørrer 6,1 kW Adsorptionstørrer 15,3 kW Besparelse ved brug af køletørrer 60 %

  41. Køle- og adsorptionstørrer i serie Kombination af køle- og adsorptionstørrer: Uden tryktab over køletørrer Specifik energiforbrug = 10,96Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =11,5 kW

  42. Køle- og adsorptionstørrer i serie Kombination af køle- og adsorptionstørrer: Uden tryktab over køletørrer Specifik energiforbrug = 10,96Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =11,5 kW Adsorptionstørrer: Med tryktab Specifik energiforbrug = 13,25 Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =13,8 kW

  43. Køle- og adsorptionstørrer i serie Kombination af køle- og adsorptionstørrer: Uden tryktab over køletørrer Specifik energiforbrug = 10,96Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =11,5 kW Adsorptionstørrer: Med tryktab Specifik energiforbrug = 13,25 Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =13,8 kW Besparelse uden tryktab = 13,8 -11,5 = 2,3kW.

  44. Køle- og adsorptionstørrer i serie Kombination af køle- og adsorptionstørrer: Uden tryktab over køletørrer Specifik energiforbrug = 10,96Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =11,5 kW Adsorptionstørrer: Med tryktab Specifik energiforbrug = 13,25 Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =13,8 kW Besparelse uden tryktab = 13,8 -11,5 = 2,3kW. Tryktab over køletørrer 0,3 bar Effekt 4,2 kW

  45. Køle- og adsorptionstørrer i serie Kombination af køle- og adsorptionstørrer: Uden tryktab over køletørrer Specifik energiforbrug = 10,96Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =11,5 kW Adsorptionstørrer: Med tryktab Specifik energiforbrug = 13,25 Wh/m³ Luftmassestrøm = 0,358 kg/s 1045m³/h Effektforbrug =13,8 kW Besparelse uden tryktab = 13,8 -11,5 = 2,3kW. Tryktab over køletørrer 0,3 bar Effekt 4,2 kW Merforbrug ved kombinationstørrer (11,5 + 4,2) - 13,8 = 1,9 kW

  46. Tryktab over luftbehandling & energiforbrug Konklusion

  47. Tryktab over luftbehandling & energiforbrug Slut
