  1. ARAÇ BİLGİSİ İLE EKONOMİK ARAÇ KULLANIMI

  2. MOTORLU ARACI OLUŞTURAN KISIMLAR Motor, Güç aktarma organları, Fren sistemi, Direksiyon sitemi, Süspansiyon sistemi, Elektrik sistemi, Kaporta ( Karoser ), Şase motorlu aracı oluşturan ana kısımlardır.

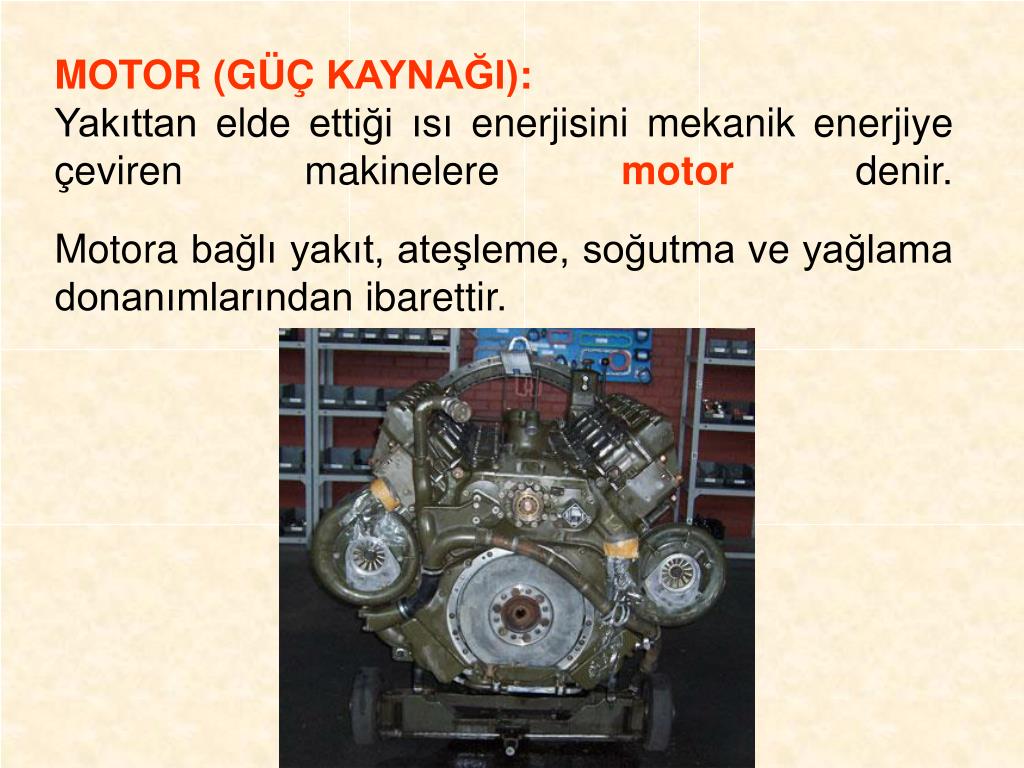

  3. MOTOR (GÜÇ KAYNAĞI): Yakıttan elde ettiği ısı enerjisini mekanik enerjiye çeviren makinelere motor denir. Motora bağlı yakıt, ateşleme, soğutma ve yağlama donanımlarından ibarettir.

  4. Yakıtlarına göre motorlar, Dizel-Benzin-LPG li ve HİBRİD olmak üzere ayrılırlar. Benzinli motorun yakıtı benzin; Dizel motorun yakıtı Mazot (motorin); LPG'li motorun yakıtı LPG gazıdır. Hibrit motorlar dizel, benzinli ya da LPG li motorlar ile elektrikli motorun aynı araçta bulunmasıdır.

  5. Hyundai'nin hazırladığı Elantra LPI HEV hibrid araçta, hem LPG ile çalışan motor hem de elektrikli motor kullanılarak yakıt tüketimi ve zararlı gazların salınımı düşürülüyor. Hibrid Elektrikli Araç), dünyanın ilk Likit Petrol Gazı (LPG) ile çalışan ve Lityum Polimer bataryalarını kullanan ilk hibrid otomobili olma özelliğini taşıyor. Araçta Likit Petrol Enjeksiyonlu (LPI) 1.6 litre hacimli Gamma serisi motor ile birlikte 15 kW gücünde elektrikli motor ve sürekli değişken şanzıman (CVT) bulunuyor. Bu sayede Elantra LPI HEV'nin yakıt tüketiminde oldukça düşük rakamlar elde ediliyor.

  6. MOTOR TİPLERİ • 1.Silindir diziliş şekillerine göre Sıra tipi, V tipi, Yıldız tipi, Boksör tipi • 2.Soğutma Sistemine Göre: • a. Hava Soğutmalı • b. Su soğutmalı • 3.Çalışma Zamanına Göre: • 2 zamanlı • 4 zamanlı

  7. Benzinli ve Dizel Motorun Ortak Parçaları

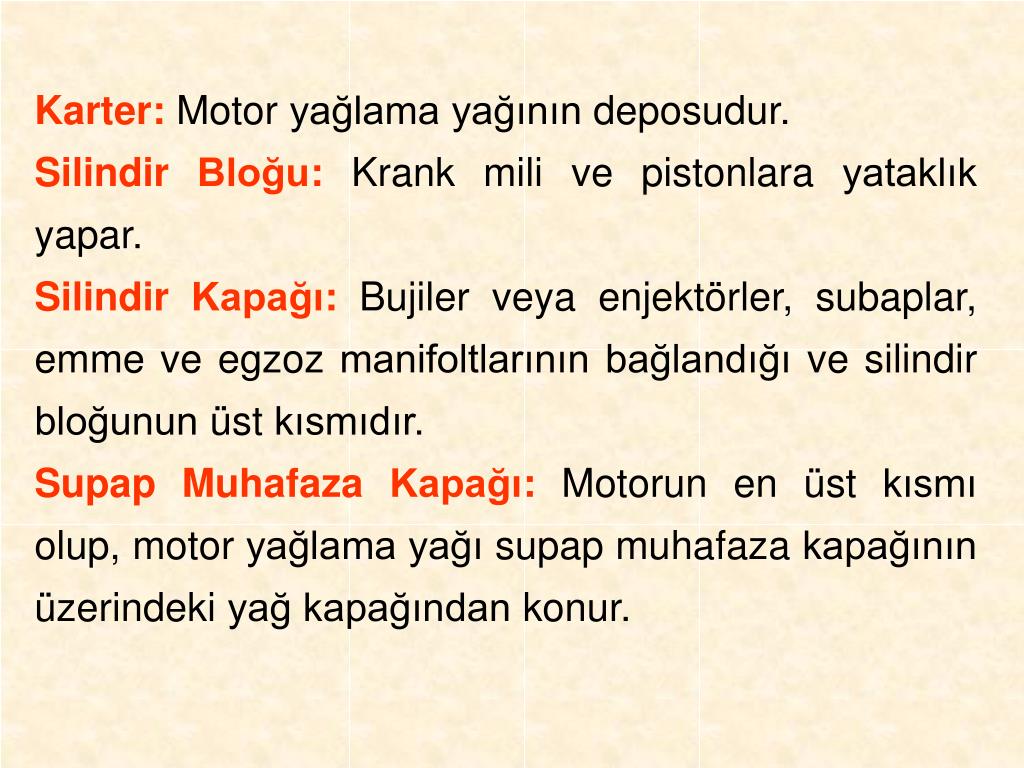

  8. Karter: Motor yağlama yağının deposudur. Silindir Bloğu: Krank mili ve pistonlara yataklık yapar. Silindir Kapağı:Bujiler veya enjektörler, subaplar, emme ve egzoz manifoltlarının bağlandığı ve silindir bloğunun üst kısmıdır. Supap Muhafaza Kapağı: Motorun en üst kısmı olup, motor yağlama yağı supap muhafaza kapağının üzerindeki yağ kapağından konur.

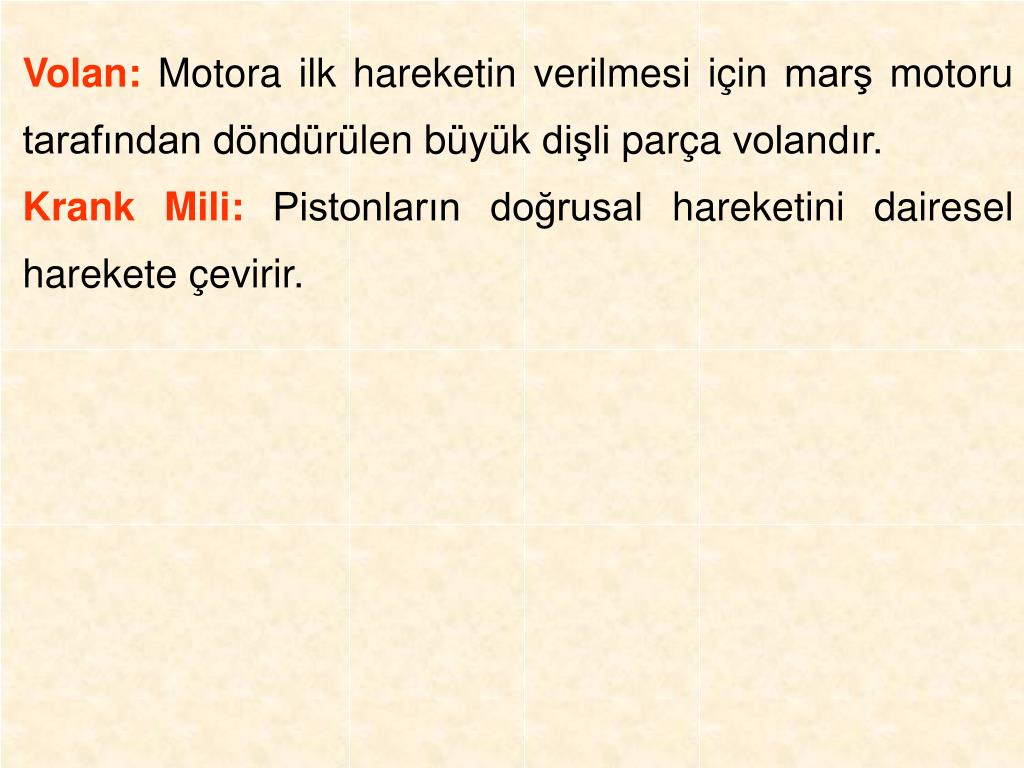

  9. Volan:Motora ilk hareketin verilmesi için marş motoru tarafından döndürülen büyük dişli parça volandır. Krank Mili: Pistonların doğrusal hareketini dairesel harekete çevirir.

  10. Piston:Silindir içerisinde doğrusal hareket ederek; 4 zamanı oluşturur: Emme-Sıkıştırma-Ateşleme-Egzoz

  11. Piston Kolu:Pistonu krank miline bağlar. Sekman: Sızdırmazlığı sağlayan piston üzerindeki çelik halkalara sekman denir. Kompresyon ve yağ sekmanı olmak üzere iki çeşit sekman vardır. Subap: 4 zamanın oluşumu sırasında emme ve egzoz işlemlerinin oluşturulabilmesi için açılıp kapanan kapakçıklara subap denir. Eksantrik mili tarafından çalıştırılır.Silindir başına bir emme ve bir egzoz olmak üzere en az iki adet subap bulunur.

  12. Eksantrik (Kam) mili: Asıl görevi subapların açılıp kapanmasını sağlar.Bunun yanında eksantrik mili; yağ pompası, distribütör ve yakıt otomatiğini de çalıştırabilir.Dört zamanın oluşumu sırasında krank mili 2 tur dönerken eksantrik mili 1 ( bir ) tur döner.

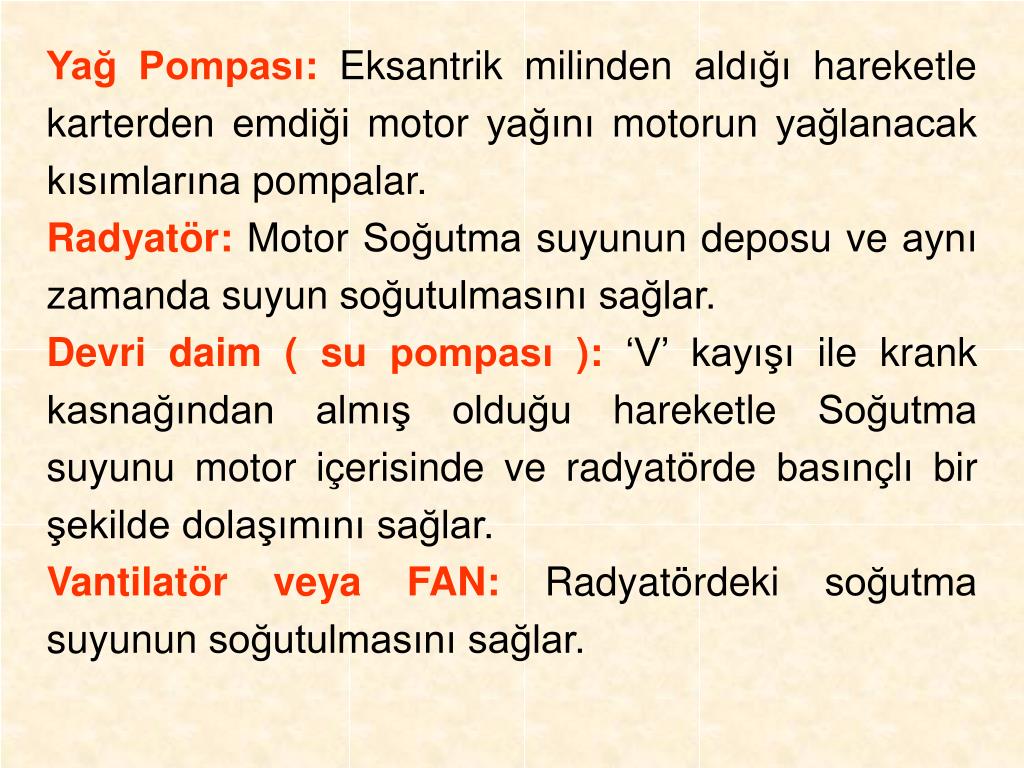

  13. Yağ Pompası: Eksantrik milinden aldığı hareketle karterden emdiği motor yağını motorun yağlanacak kısımlarına pompalar. Radyatör: Motor Soğutma suyunun deposu ve aynı zamanda suyun soğutulmasını sağlar. Devri daim ( su pompası ): ‘V’ kayışı ile krank kasnağından almış olduğu hareketle Soğutma suyunu motor içerisinde ve radyatörde basınçlı bir şekilde dolaşımını sağlar. Vantilatör veya FAN:Radyatördeki soğutma suyunun soğutulmasını sağlar.

  14. Termostat:Önce motorun erken ısınmasını sağlar, motor ısındıktan sonra motorun çalışma sıcaklığını sabit tutar. Marş Motoru:Akümülatöden aldığı elektrik enerjisi ile motora ilk hareketi veren elektrik motoruna marş motoru denir.

  15. Şarj Dinamosu(Alternatör): Motor çalışırken araç için gerekli olan elektriği üretir. Mekanik enerjiyi elektrik enerjisine çevirir. Emme Manifoltu:Silindirler içerisine taze hava veya taze benzin-hava karışımının gönderilmesini sağlayan kanallardır.

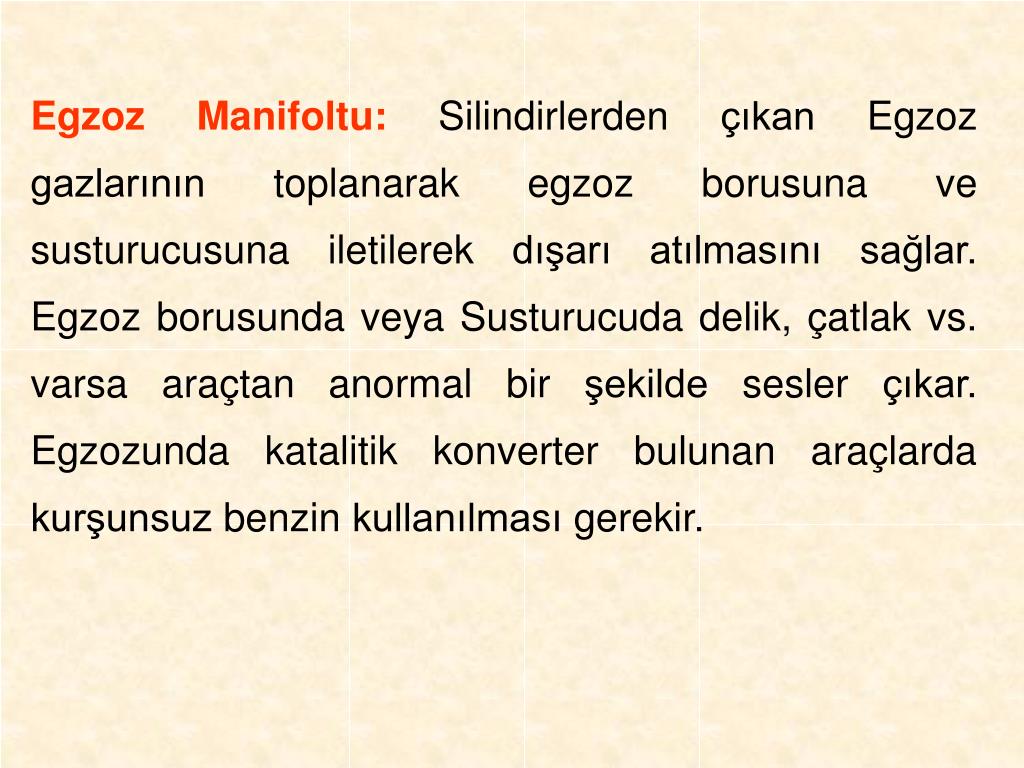

  16. Egzoz Manifoltu:Silindirlerden çıkan Egzoz gazlarının toplanarak egzoz borusuna ve susturucusuna iletilerek dışarı atılmasını sağlar. Egzoz borusunda veya Susturucuda delik, çatlak vs. varsa araçtan anormal bir şekilde sesler çıkar. Egzozunda katalitik konverter bulunan araçlarda kurşunsuz benzin kullanılması gerekir.

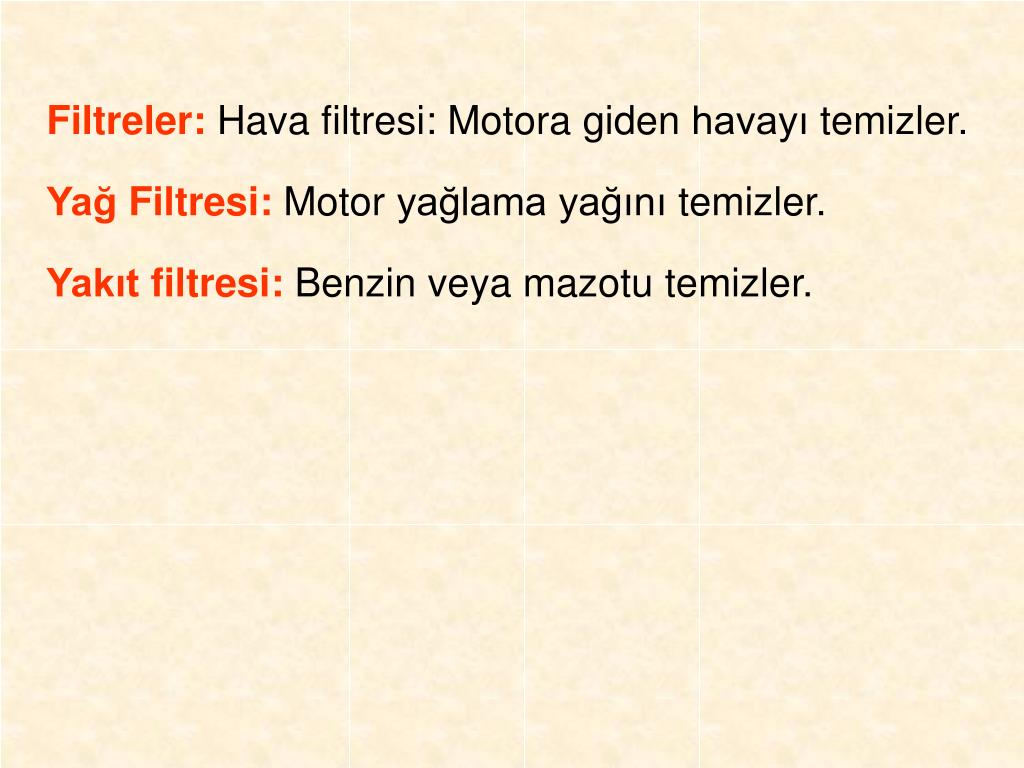

  17. Filtreler:Hava filtresi: Motora giden havayı temizler. Yağ Filtresi: Motor yağlama yağını temizler. Yakıt filtresi: Benzin veya mazotu temizler.

  18. b. Benzinli Motorun Diğer Parçaları: Benzinli motorun çalışabilmesi için yakıt sistemi ve ateşleme sisteminin birlikte çalışması gerekir. Yakıt sistemi parçaları: Yakıt sitemi Silindirler içerisine benzinle hava karışımı gönderir. Besleme Pompası(Benzin Otomatiği):Benzin deposundan emdiği benzini karbüratöre iletir.

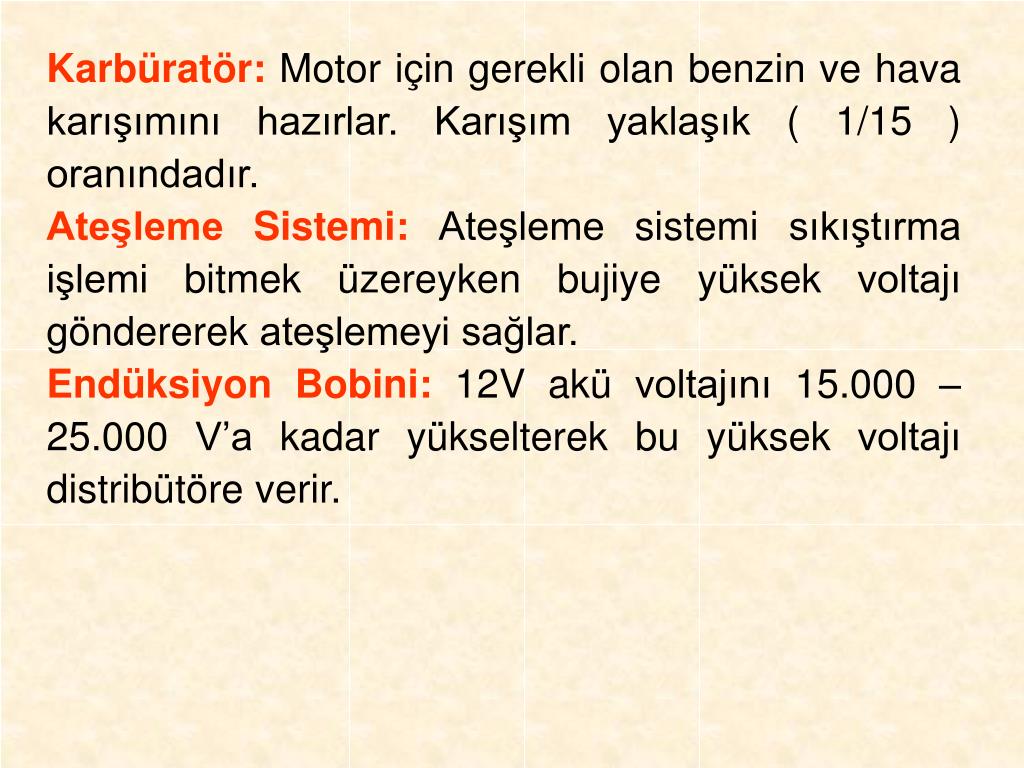

  19. Karbüratör: Motor için gerekli olan benzin ve hava karışımını hazırlar. Karışım yaklaşık ( 1/15 ) oranındadır. Ateşleme Sistemi:Ateşleme sistemi sıkıştırma işlemi bitmek üzereyken bujiye yüksek voltajı göndererek ateşlemeyi sağlar. Endüksiyon Bobini:12V akü voltajını 15.000 – 25.000 V’a kadar yükselterek bu yüksek voltajı distribütöre verir.

  20. Distribütör:Endüksiyon bobininden gelen yüksek voltajı ateşleme sırasına göre bujilere dağıtan parçadır. Eksantrik milinden hareket alır. Buji:Distribütörden gelen yüksek voltajla ateşleme sağlar.

  21. c. Diesel Motorun Diğer Parçaları: Diesel motor emiş sırasında silindirlere sadece hava emer, hava sıkıştırılır ve sıkıştırılmış havanın üzerine enjektörle mazot püskürtülerek ateşleme yapılır. Besleme Pompası (Mazot Otomatiği):Depodan mazotu emerek enjeksiyon pompasına verir.

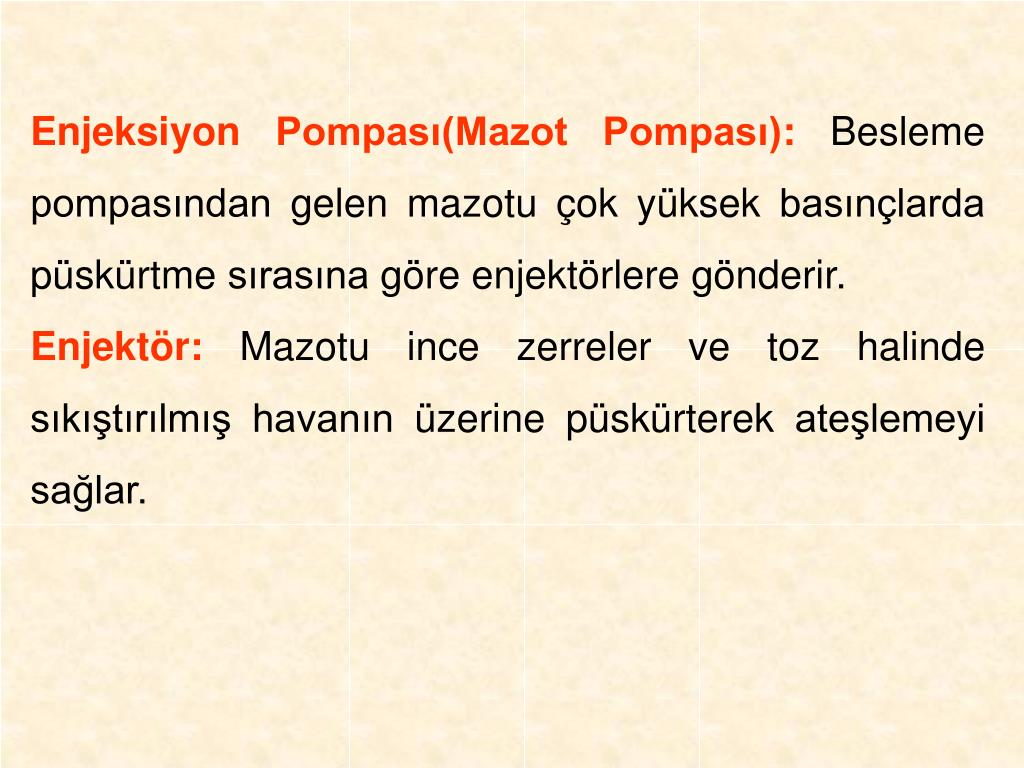

  22. Enjeksiyon Pompası(Mazot Pompası):Besleme pompasından gelen mazotu çok yüksek basınçlarda püskürtme sırasına göre enjektörlere gönderir. Enjektör:Mazotu ince zerreler ve toz halinde sıkıştırılmış havanın üzerine püskürterek ateşlemeyi sağlar.

  23. MOTORLARDA 4 ZAMANIN OLUŞUMU: Motorların çalışa bilmesi için her silindirin 4 işlemi (Emme-Sıkıştırma-Ateşleme-Egzoz) yapması gerekir. Motorlar çalışma zamanlarına göre 2 ve 4 zamanlı olarak ikiye ayrılır. Zamanların oluşumu sırasında 4 zamanlı motorda piston dört kez hareket eder, krank milinin iki devrinde bir ateşleme yapılır.

  24. EMME ZAMANI

  25. SIKIŞTIRMA ZAMANI

  26. İŞ ZAMANI

  27. EGSOZ ZAMANI

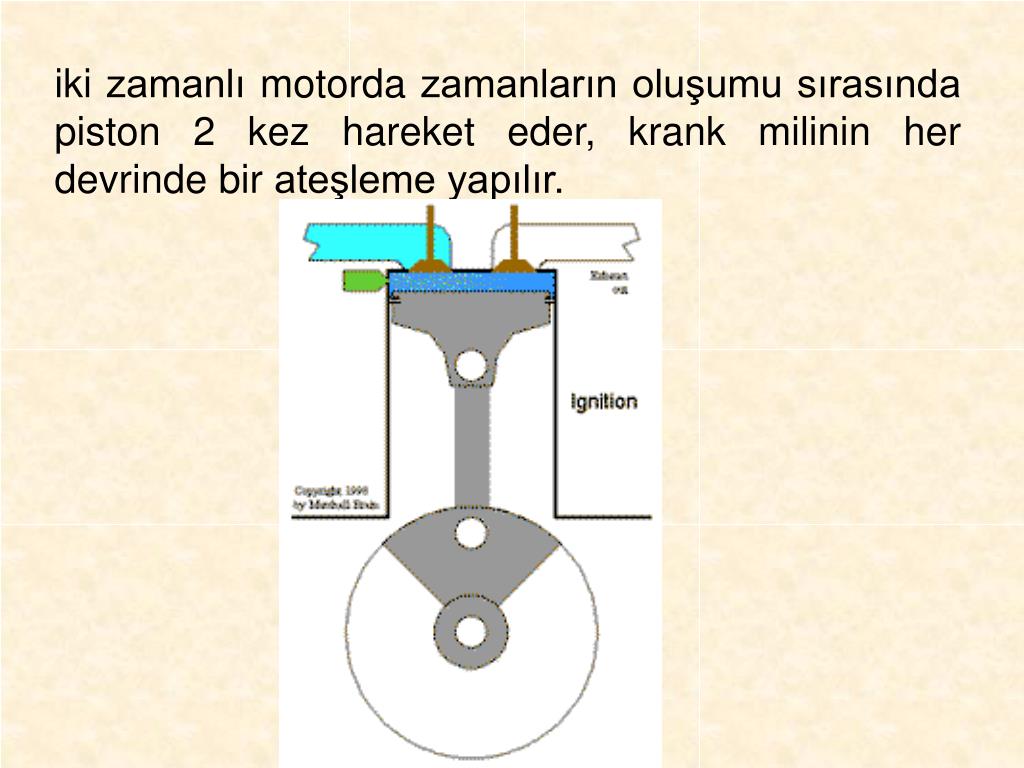

  28. iki zamanlı motorda zamanların oluşumu sırasında piston 2 kez hareket eder, krank milinin her devrinde bir ateşleme yapılır.

  29. DÖRT ZAMANLI BİR MOTORDA TÜM ZAMANLARIN SIRALANMASI

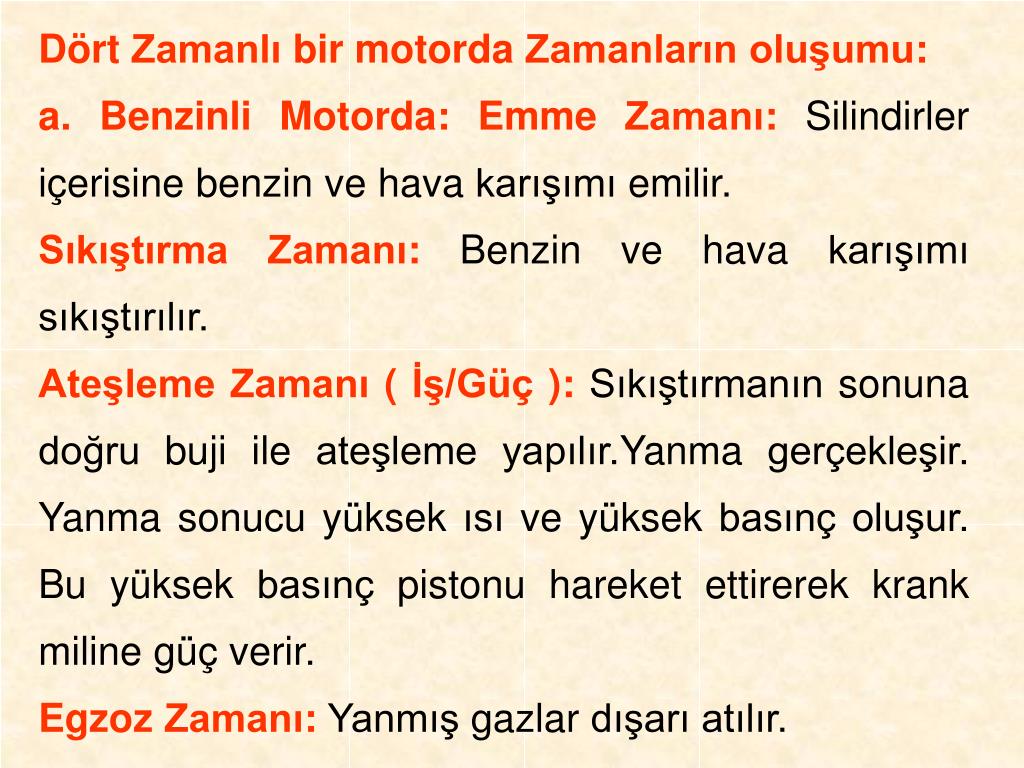

  30. Dört Zamanlı bir motorda Zamanların oluşumu: a. Benzinli Motorda: Emme Zamanı: Silindirler içerisine benzin ve hava karışımı emilir. Sıkıştırma Zamanı: Benzin ve hava karışımı sıkıştırılır. Ateşleme Zamanı ( İş/Güç ):Sıkıştırmanın sonuna doğru buji ile ateşleme yapılır.Yanma gerçekleşir. Yanma sonucu yüksek ısı ve yüksek basınç oluşur. Bu yüksek basınç pistonu hareket ettirerek krank miline güç verir. Egzoz Zamanı: Yanmış gazlar dışarı atılır.

  31. b. Diesel Motorda: Emme Zamanı: Silindirler içerisine sadece hava emilir.Sıkıştırma Zamanı: Hava sıkıştırılır. Ateşleme Zamanı (İş/Güç):Sıkıştırmanın sonuna doğru enjektör tarafından sıkıştırılmış havanın üzerine ince zerreler halinde mazot püskürtülerek ateşleme gerçekleştirilir. Egzoz Zamanı: Yanmış Gazlar dışarı atılır.

  32. MOTOR DONANIMLARI     Motorların çalışmasını ve çalışmanın devamlılığını sağlayan sitemlerdir. 1. BENZİNLİ MOTORDA YAKIT SİSTEMİ:Emme işlemi sırasında silindirler içerisine benzin ve hava karışımının gönderilmesini sağlar. Şu parçalardan oluşur: Depo: Benzinin depolandığı yer. Yakıt ikmali yapılırken motor stop edilmelidir.

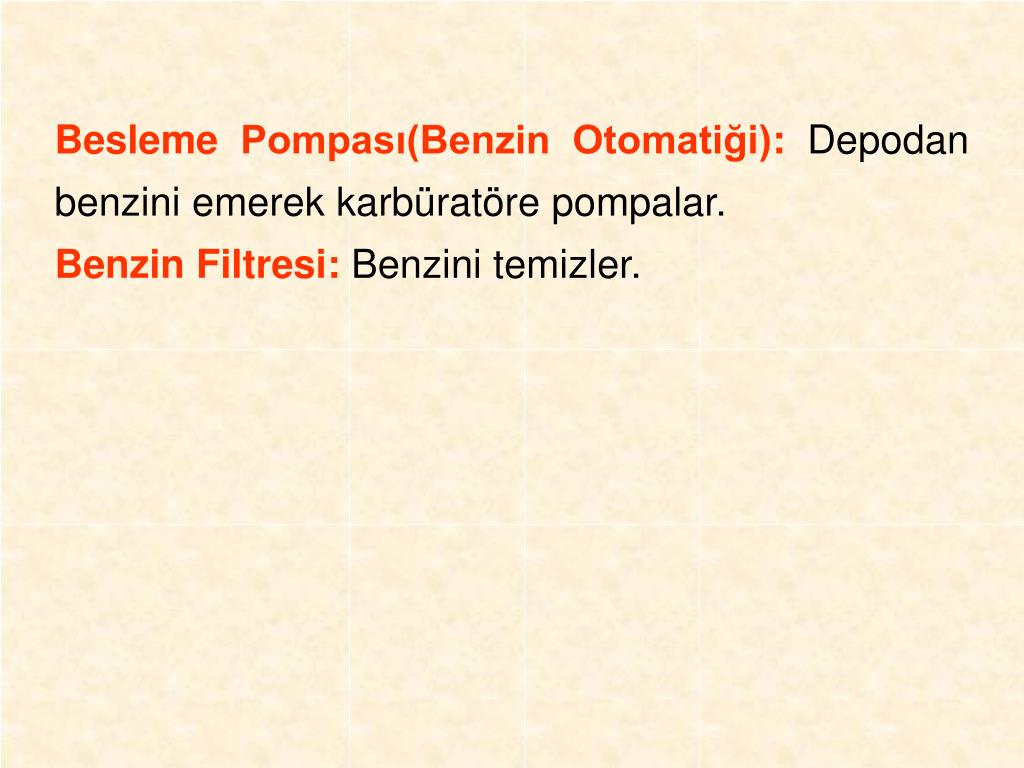

  33. Besleme Pompası(Benzin Otomatiği): Depodan benzini emerek karbüratöre pompalar. Benzin Filtresi:Benzini temizler.

  34. Karbüratör: Hava filtresinde temizlenerek gelen hava ile benzin otomatiğinden gelen benzini 1/15 oranında karıştırıp emme manifoltuna verir.Karbüratör emme manifoltunun üzerinde bulunur. Emme Manifoltu:karbüratörden gelen benzin ve hava karışımının silindirlere ayrı ayrı geçişini sağlar.

  35. Hava Filtresi: Karbüratöre giden havayı temizler. Hava filtresi tıkalı ise motor yeterli hava alamayacağı için motor sürekli zengin karışımla çalışır. Karbüratör üzerinde motorun çalışma durumuna göre çalışan bazı devreler vardır. Rölanti: Ayak gaz pedalından çekilmiş vaziyette iken motorun çalıştığı devir sayısına rölanti denir. Yakıt sisteminde rölanti ayarı yapılır.

  36. Jikle: Soğuk havalarda motorun kolay çalıştırıla bilmesi için zengin karışım hazırlayan tertibata jikle denir. Jikle karbüratörün hava giriş deliği önünde bulunur.Mekanik ve otomatik olmak üzere iki şekilde kumanda edilir. Bunun dışında Karbüratörde Kapış devresi, yüksek hız devresi, gaz kelebeği gibi devreler vardır.

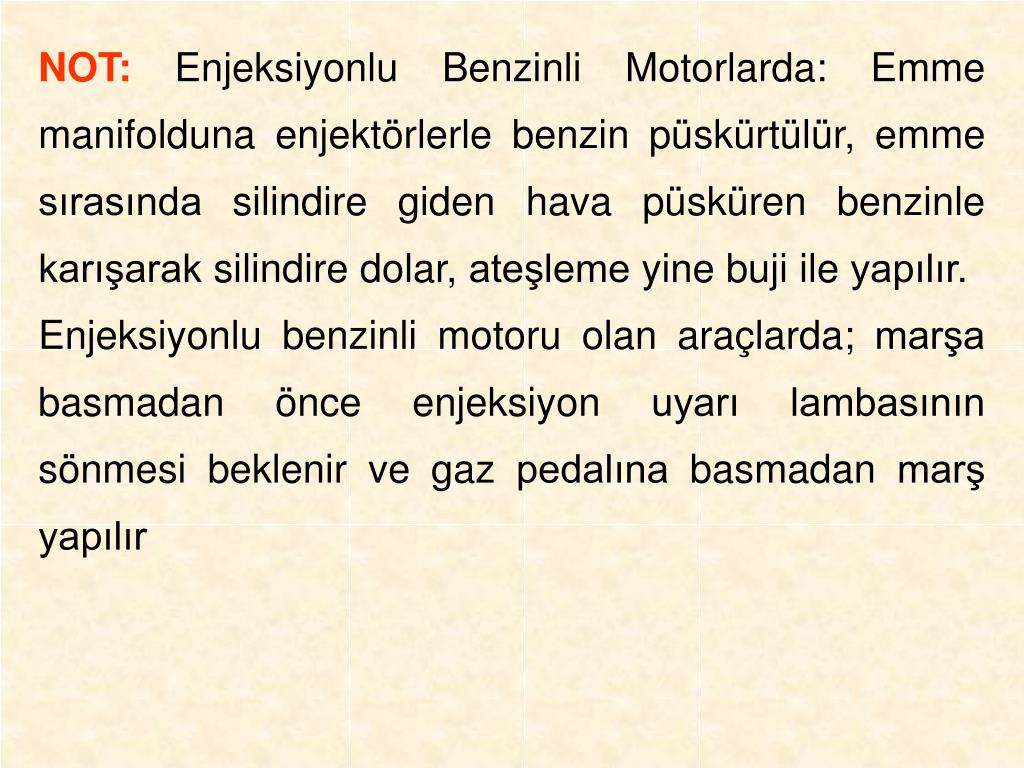

  37. NOT:Enjeksiyonlu Benzinli Motorlarda: Emme manifolduna enjektörlerle benzin püskürtülür, emme sırasında silindire giden hava püsküren benzinle karışarak silindire dolar, ateşleme yine buji ile yapılır. Enjeksiyonlu benzinli motoru olan araçlarda; marşa basmadan önce enjeksiyon uyarı lambasının sönmesi beklenir ve gaz pedalına basmadan marş yapılır

  38. Yakıt sistemi ile ilgili kısa notlar: Egzozdan siyah duman çıkıyorsa yakıt sarfiyatı fazladır. Bunun sebepleri:Hava filtresi tıkalı ise Rölanti ayarı bozuk ise Jikle çekili unutulmuşsa veya takılı Kalıyorsa yakıt sarfiyatı artar. Yakıt içerisinde toz, su, pislik gibi şeyler varsa motor düzensiz tekleyerek çalışır. Hava filtresi tıkalı ise basınçlı hava ile temizlenir.

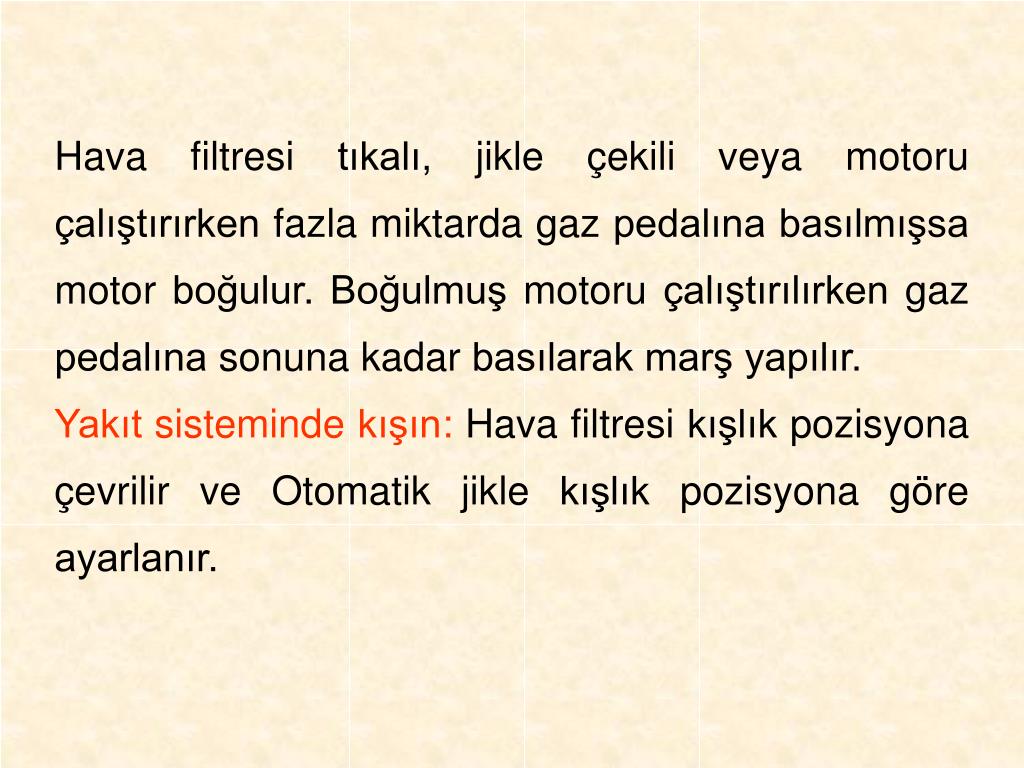

  39. Hava filtresi tıkalı, jikle çekili veya motoru çalıştırırken fazla miktarda gaz pedalına basılmışsa motor boğulur. Boğulmuş motoru çalıştırılırken gaz pedalına sonuna kadar basılarak marş yapılır. Yakıt sisteminde kışın: Hava filtresi kışlık pozisyona çevrilir ve Otomatik jikle kışlık pozisyona göre ayarlanır.

  40. Akümülatör: Motor çalışmazken aracın enerji kaynağıdır.

  41. Kontak: Endüksiyon Bobini:12v akümülatör voltajını 15.000 ile 25.000 volta kadar yükseltir. Bu yüksek voltajı distribütöre verir. Distribütör: Endüksiyon bobininden gelen yüksek voltajı ateşleme sırasına göre bujilere dağıtır. Distribütör içerisinde Tevzi Makarası,Platin ve Meksefe (kondansatör) bulunur. Buji: Yüksek voltajla tırnakları arasında kıvılcım oluşturarak ateşlemeyi sağlar.
