  1. Programmable DC Power Supply VS220Q

  2. 목 차 (Contents)

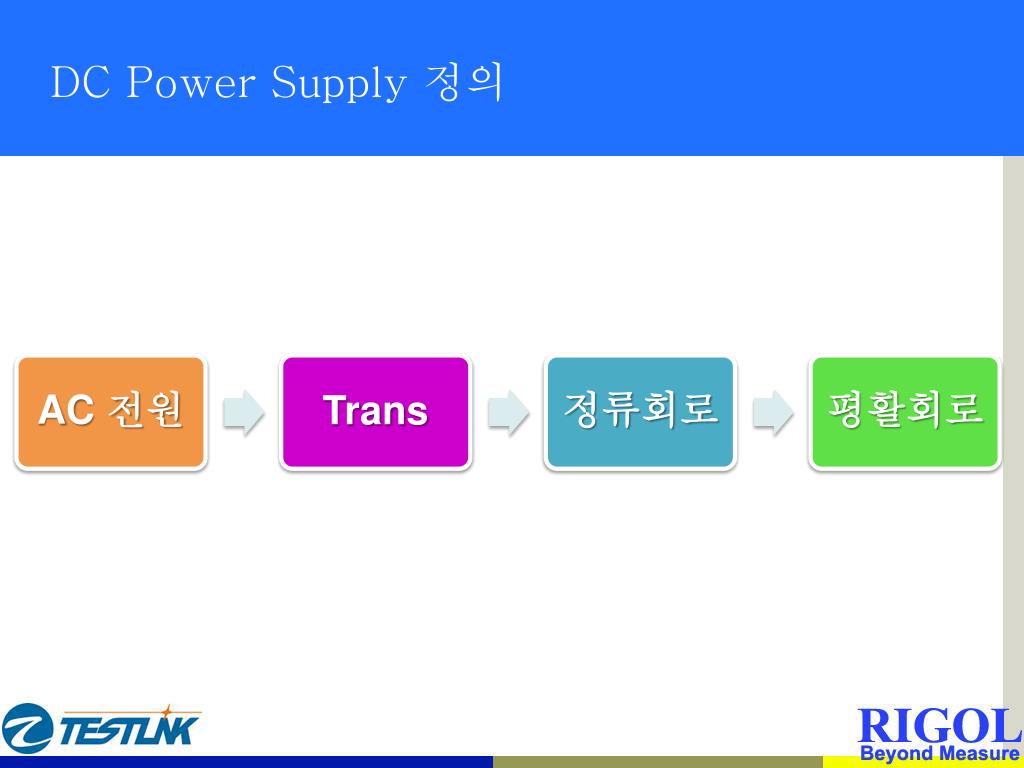

  3. DC Power Supply 정의

  4. DC Power Supply Type

  5. 정전류(C.C) 모드 정전압(C.V) 모드 CC(Constant Current) / CV(Constant Voltage) 전류 전압 전압 전류

  6. VS220Q 전면 구성 전압 선택 S/W Display 모드 지시램프 메뉴 버튼 수치변경 노브(knob) 커서 또는 메뉴 변경 버튼 전원 S/W 5V/2A & 3.3V/2A 고정출력단자 15V/1A & 12V/1A 고정출력단자 32V/3A 가변출력단자 (2채널)

  7. VS220Q 출력 방법 (가변 채널) 전원 ON 출력 ON P1 / P2 선택 전압/전류 설정 출력값 설정

  8. VS220Q 출력 방법 (고정 채널) 고정 1 채널 : 5V/3.3V 선택 S/W 고정 2 채널 : 15V/12V 선택 S/W ※ Main 전원 ON 시 고정 1,2 채널은 별도의 출력 ON 없이 출력 된다.

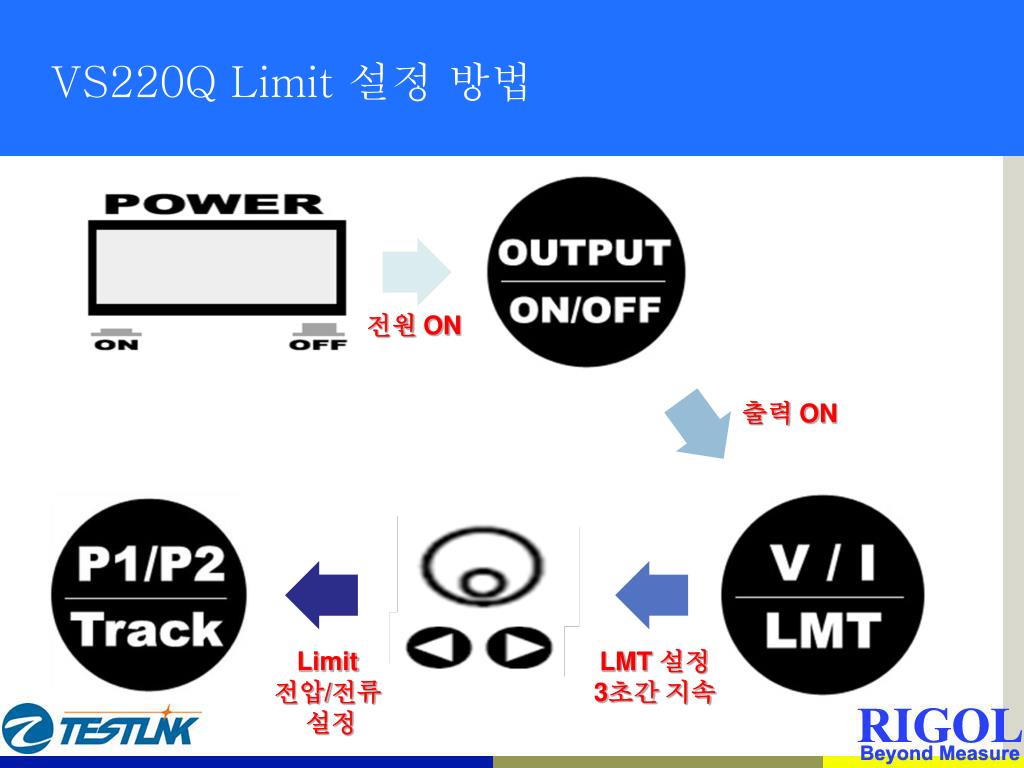

  9. VS220Q Limit 설정 방법 전원 ON 출력 ON Limit 전압/전류 설정 LMT 설정 3초간 지속

  10. VS220Q Tracking 설정 방법 전원 ON 출력 ON 2초간 누름 전압/전류 설정 TRK 점등

  11. VS220Q 저장하기 (Store)

  12. VS220Q 불러오기 (Recall)

  13. Thank You !!
