Funktion und Wirkung von Gleitlagern

Bild 15-01. Funktion und Wirkung von Gleitlagern. Eigenschaften Relativbewegung zwischen Welle und Lagerschale Flüssigkeit, Gas oder Fett als Zwischenmedium Bauart Axiallager Radiallager Typ hydrostatisch externe Druckquelle hydrodynamisch Druckaufbau durch Gleitbewegung.

samira
Download Presentation

Funktion und Wirkung von Gleitlagern

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

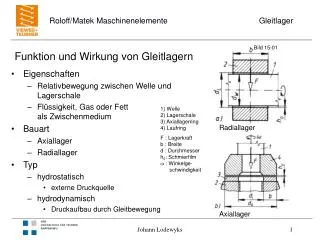

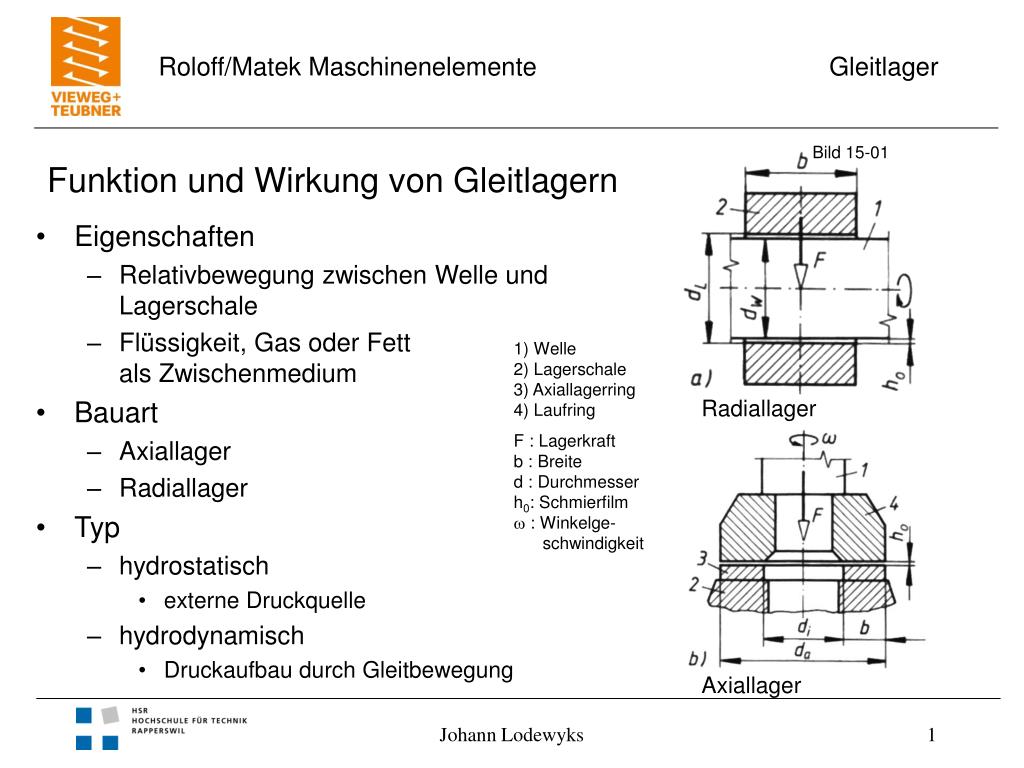

  1. Bild 15-01 Funktion und Wirkung von Gleitlagern • Eigenschaften • Relativbewegung zwischen Welle und Lagerschale • Flüssigkeit, Gas oder Fett als Zwischenmedium • Bauart • Axiallager • Radiallager • Typ • hydrostatisch • externe Druckquelle • hydrodynamisch • Druckaufbau durch Gleitbewegung 1) Welle2) Lagerschale3) Axiallagerring4) Laufring F : Lagerkraftb : Breited : Durchmesserh0: Schmierfilmw : Winkelge- schwindigkeit Radiallager Axiallager Johann Lodewyks

  2. Bild 15-03 Gleitflächen und Schmierfilm • Eigenschaften • a) Gleitflächen im Stillstand • Festkörperreibung m > 0,3 • Verschleiß • b) Gleitflächen bei Relativbewegung • Flüssigkeitsreibung m = 0,005 ... 0,001 • kein Verschleiß • Schmiermittel • Druckaufbau durch Pumpeoder Bewegungsenergie • Austausch für Wärme-abfuhr und Säuberung 1) Welle2) Lagerschale3) Schmierfilm4) Abrieb Rz : gemittelte RautiefeWt : Welligkeit Johann Lodewyks

  3. Bild 15-03 Gleitflächen und Schmierfilm • Oberflächengüte • geringe Rautiefe => dünner Schmierspalt • großer Traganteil Johann Lodewyks

  4. Bild 15-04 Geschwindigkeitsverteilung bei parallelen Gleitflächen 1) Welle2) Lagerschale3) Schmierfilm • Eigenschaften • Druckdifferenz Null • Schubspannung nach Newton konstant • lineare Geschwindigkeits-verteilung Johann Lodewyks

  5. Bild 15-05 Hydrodynamischer Keilspalt 1) ruhende Gleitfläche2) bewegte Gleitfläche3) Schmierfilm • Eigenschaften • Verengung in Bewegungsrichtung • mittlere Geschwindigkeitv ~ 1 / (t+h0) • Randgeschwindigkeitenv(2) = u v(1) = 0 • Druckverlaufp(0) = p(l) Johann Lodewyks

  6. Bild 15-06 Radialgleitlager • Eigenschaften • Anlaufverhalten • Abrollen bei Festköperreibung • Aufbau eines hydrodynamischen Spaltes und Übergang zu Flüssigkeitsreibung • Lage der Welle abhängig von Last und Drehzahl • Exzentrizität Null bei n = unendlich Johann Lodewyks

  7. Bild 15-07 Druckverteilung im Radiallager • Eigenschaften • konstante Lagerkraft (F) proportional dem Integral des Druckverlaufs (p) • Ölzufuhrnut (E), Ölabfuhrnut (A) Johann Lodewyks

  8. Bild 15-17, Bild 15-18 Reibungszahl flüssiger Medien • Stribeckkurve m(n) • Nenndrehzahl n > nü Betriebsverhalten bei konstanter Last: - Anlauf bei niedriger Temperatur (große Viskosität) - Temperaturanstieg im Betriebspunkt - Abbremsen bei hoher Temperatur (kleine Viskosität) Johann Lodewyks

  9. Bild 15-15 Dimensionierung von Radiallagern Vorteile geringe Viskositätgeringe Temperaturgeringe Verkantungsgefahr geringe Drückekleiner Volumenstrom Johann Lodewyks

  10. Tabelle 15-13b Sommerfeldzahl • Vergleichskennzahl für Radiallager • hydrodynamische Ähnlichkeit • Betriebsverhalten • Bereich A • Radialführung zu klein • Gefahr von Wellen-schwingungen • Bereich B • stabil • Bereich C • Mischreibgefahr bei zu geringem h0 Johann Lodewyks

  11. Bild 15-35 Schiffswellenlager • Aufbau • hydrostatisches Radiallager • zentrale Ölzufuhr • mechanisch vorgespanntes hydrodynamisches Axiallager • zentrales Ölsammelbecken • Umlaufschmierung Johann Lodewyks

  12. Bild 15-11 Wahl von Gleitlagerwerkstoffen Johann Lodewyks
