  1. Regulačné obvody Regulačné obvody sú také obvody, v ktorých regulátor udržiava regulovanú veličinu na predpísanej hodnote a odstraňuje vplyv porúch. Pri regulačnom obvode sa určuje riadiaci zásah na základe merania skutočnej hodnoty regulovanej veličiny – ide teda o spätnoväzbový obvod.

  2. PRIAMA REGULÁCIA Priama regulácia je taká, pri ktorej snímač odoberá energiu potrebnú na prestavenie regulačného orgánu priamo z regulovanej sústavy. Obr.2 Automatické riadenie uhlovej rýchlosti jednosmerného motora

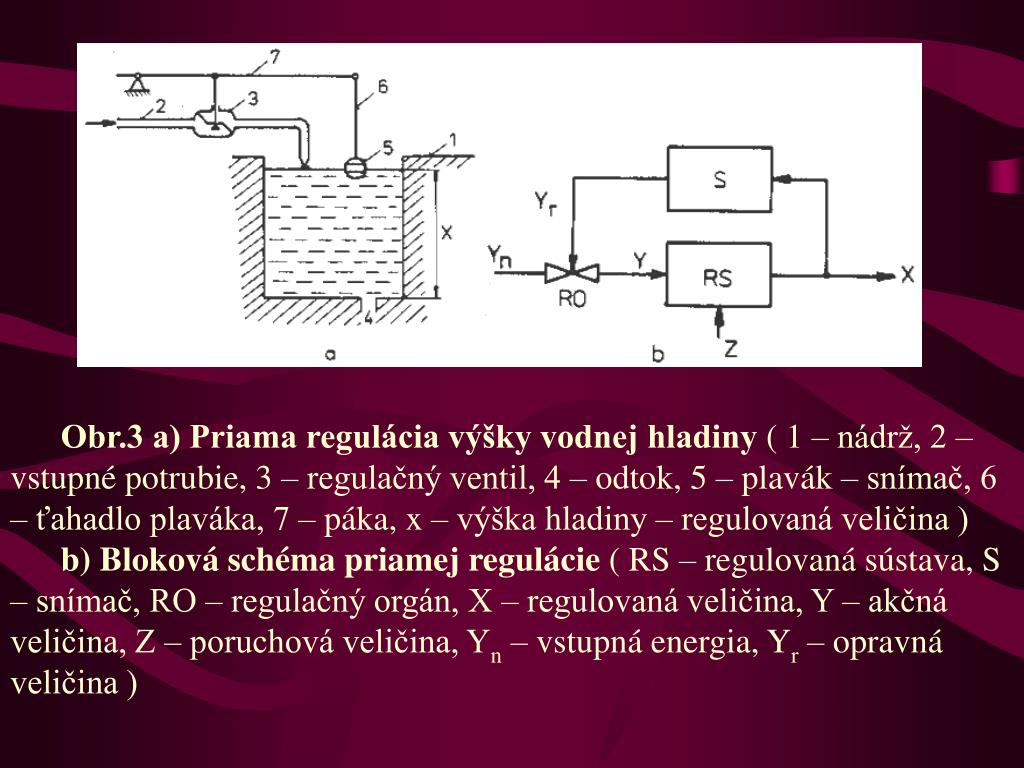

  3. Obr.3 a) Priama regulácia výšky vodnej hladiny ( 1 – nádrž, 2 – vstupné potrubie, 3 – regulačný ventil, 4 – odtok, 5 – plavák – snímač, 6 – ťahadlo plaváka, 7 – páka, x – výška hladiny – regulovaná veličina ) b) Bloková schéma priamej regulácie ( RS – regulovaná sústava, S – snímač, RO – regulačný orgán, X – regulovaná veličina, Y – akčná veličina, Z – poruchová veličina, Yn – vstupná energia, Yr – opravná veličina )

  4. NEPRIAMA REGULÁCIA Nepriama regulácia je taká, pri ktorej sa signál s malou intenzitou získaný zo snímača najskôr zosilní a až potom pôsobí na regulačný orgán. Nepriama analógová regulácia uhlovej rýchlosti js motora

  5. Obr.5 Úplná bloková schéma regulačného obvodu Úplná bloková schéma regulačného obvodu

  6. Cieľ riadenia môžeme rozčleniť na tieto čiastkové úlohy : 1.  -    zabezpečiť rozbeh regulovanej sústavy, t.j. v čo najkratšom čase po zapnutí nastaviť regulovanú veličinu na požadovanú hodnotu ( časový úsek R ) 2.   -   v ustálenej prevádzke udržiavať rovnovážny stav ( časový úsek US ) 3.    -  pri vzniku poruchy vyregulovať jej účinok na regulovanú veličinu ( úsek VP ) 4.     - pri zmene riadenia W zabezpečiť čo najrýchlejší prechod do nového rovnovážneho stavu ( úsek P )

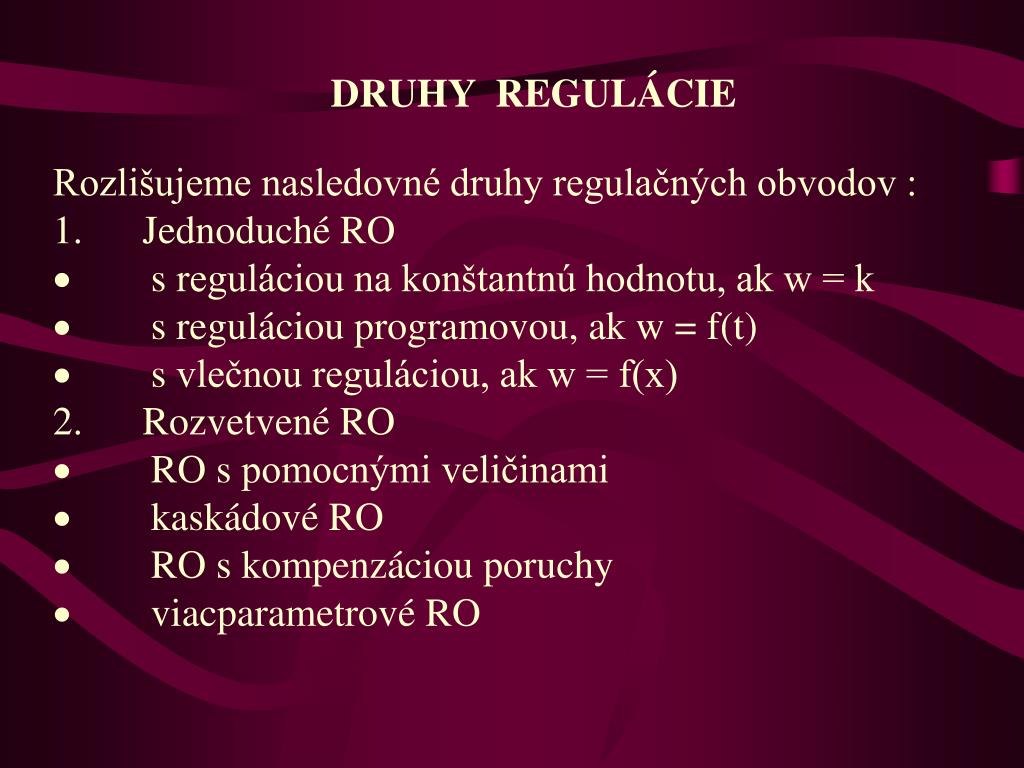

  7. DRUHY REGULÁCIE Rozlišujeme nasledovné druhy regulačných obvodov : 1.      Jednoduché RO ·        s reguláciou na konštantnú hodnotu, ak w = k ·        s reguláciou programovou, ak w = f(t) ·        s vlečnou reguláciou, ak w = f(x) 2.      Rozvetvené RO ·        RO s pomocnými veličinami ·        kaskádové RO ·        RO s kompenzáciou poruchy ·        viacparametrové RO

  8. Jednoduché RO 1 .Jednoduché RO s reguláciou na konštantnú hodnotu Regulácia výšky hladiny parného kotla na konštantnú hodnotu

  9. 2. Jednoduché RO s  programovou reguláciou     Programová regulácia teploty plynovej pece

  10. 3. Jednoduché RO s vlečnou reguláciou Pomerná regulácia prietoku plynu ( W = Q2 / Q1 )

  11. ROZVETVENÉ RO 1.Rozvetvené RO s pomocnými veličinami

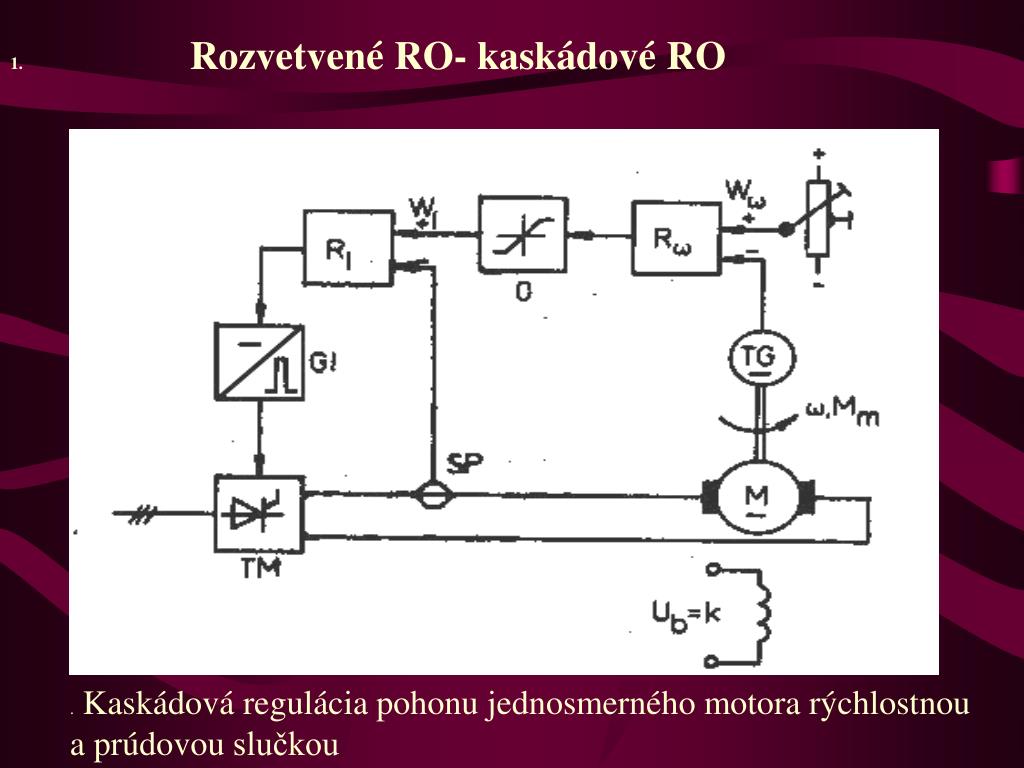

  12. 1.Rozvetvené RO- kaskádové RO . Kaskádová regulácia pohonu jednosmerného motora rýchlostnou a prúdovou slučkou

  13. 1.Rozvetvené RO s kompenzáciou poruchy
