constru o da rede coletora de esgoto

Construção da Rede Coletora de Esgoto

Profª Gersina N.R.C. Junior

slide2

Construção da Rede Coletora de Esgoto

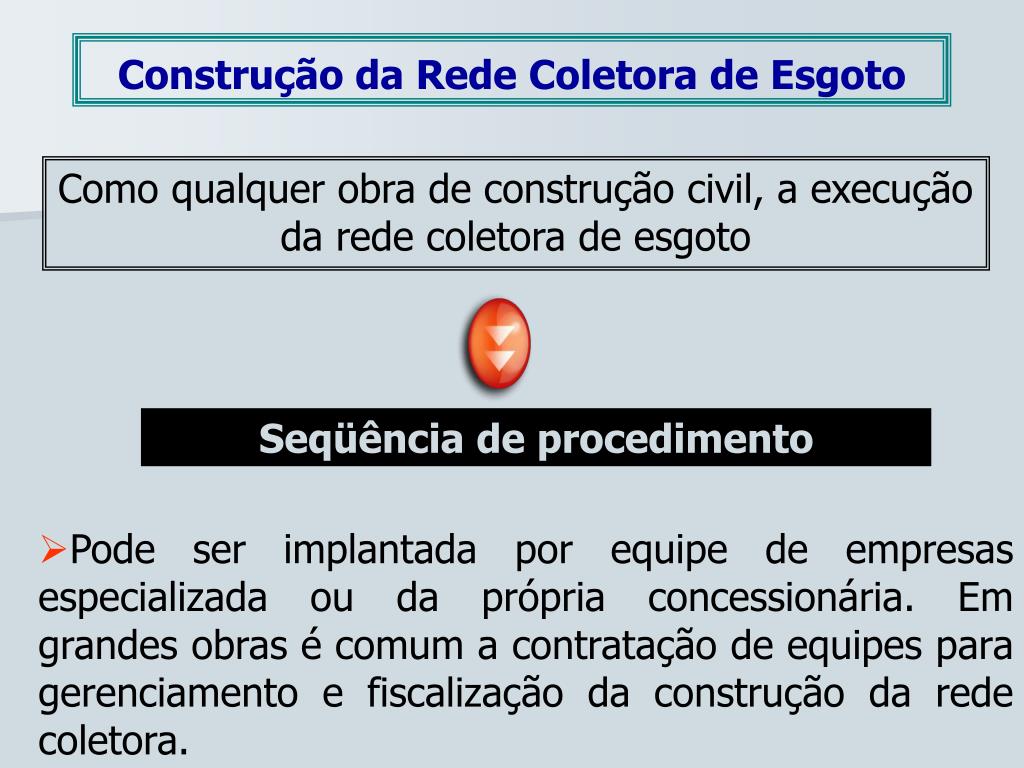

Como qualquer obra de construção civil, a execução da rede coletora de esgoto

Seqüência de procedimento

  • Pode ser implantada por equipe de empresas especializada ou da própria concessionária. Em grandes obras é comum a contratação de equipes para gerenciamento e fiscalização da construção da rede coletora.
slide3

Construção da Rede Coletora de Esgoto

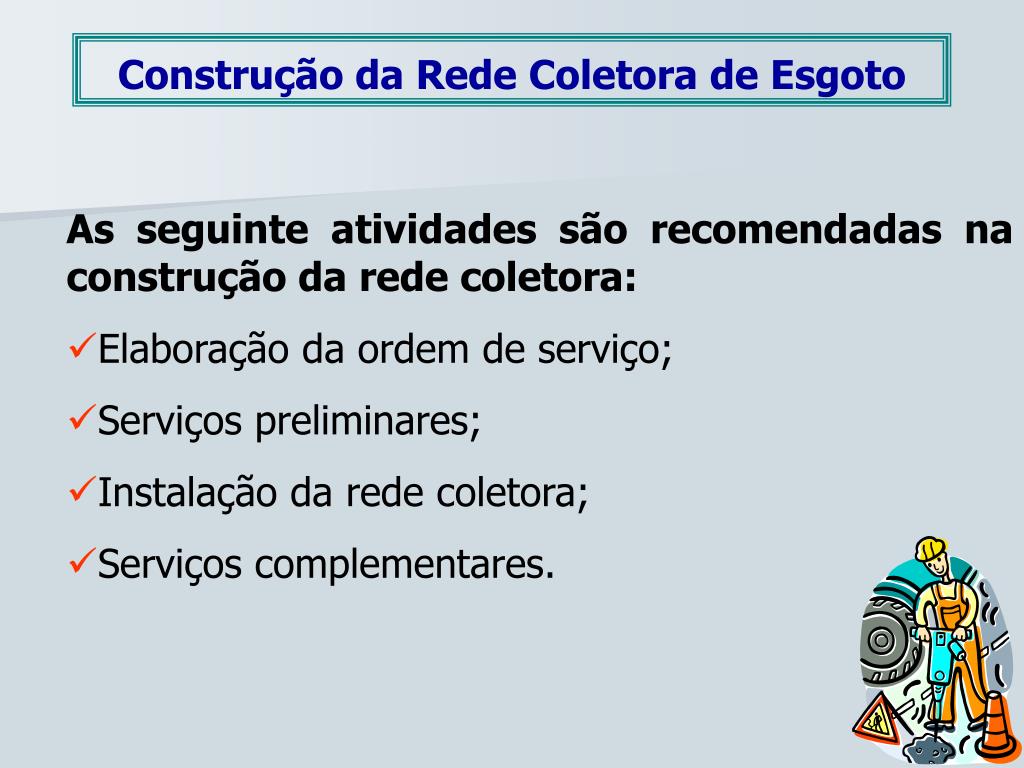

As seguinte atividades são recomendadas na construção da rede coletora:

  • Elaboração da ordem de serviço;
  • Serviços preliminares;
  • Instalação da rede coletora;
  • Serviços complementares.
slide4

Construção da Rede Coletora de Esgoto

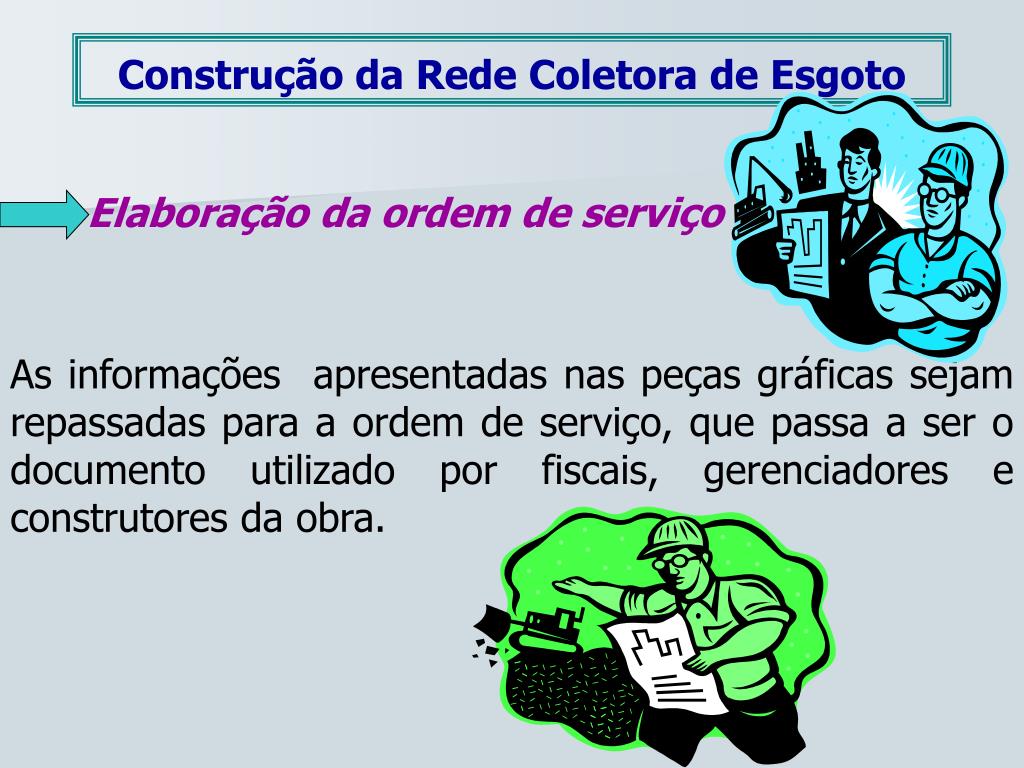

Elaboração da ordem de serviço

As informações apresentadas nas peças gráficas sejam repassadas para a ordem de serviço, que passa a ser o documento utilizado por fiscais, gerenciadores e construtores da obra.

slide5

Construção da Rede Coletora de Esgoto

Serviços Preliminares

Sinalização da obra

É o conjunto de equipamentos utilizados para indicar que a obra está sendo realizada.

Objetivo: a proteção e segurança da equipe, de pedestres e de condutores de veículos.

No artigo 30, da Lei nº 9.503/97, que institui o Código de Trânsito Brasileiro, consta que qualquer obstáculo à circulação e à segurança de veículos e pedestres, seja no leito da via ou nas calçadas, deve ser sinalizado.

slide6

Sinalização da obra

Depende:

  • Do horário (noturno ou diurno);
  • Tipo de interdição da via pública (parcial ou total);

São utilizados cavaletes de advertência, cones de sinalização, telas de material plástico, sinalização refletiva (tinta fluorescente) e sinalização luminosa (lâmpada)

slide7

Construção da Rede Coletora de Esgoto

Serviços Preliminares

Locação das valas

Antes de iniciar a demolição do pavimento, é importante que seja determinado o posicionamento exato da vala, pois isso evita a realização de serviços indevidos, como escavação em local errado ou vala com largura maior que a necessária.

Utilizar equipamentos topográficos na determinação do referencial de nivelamento (RN)

slide8

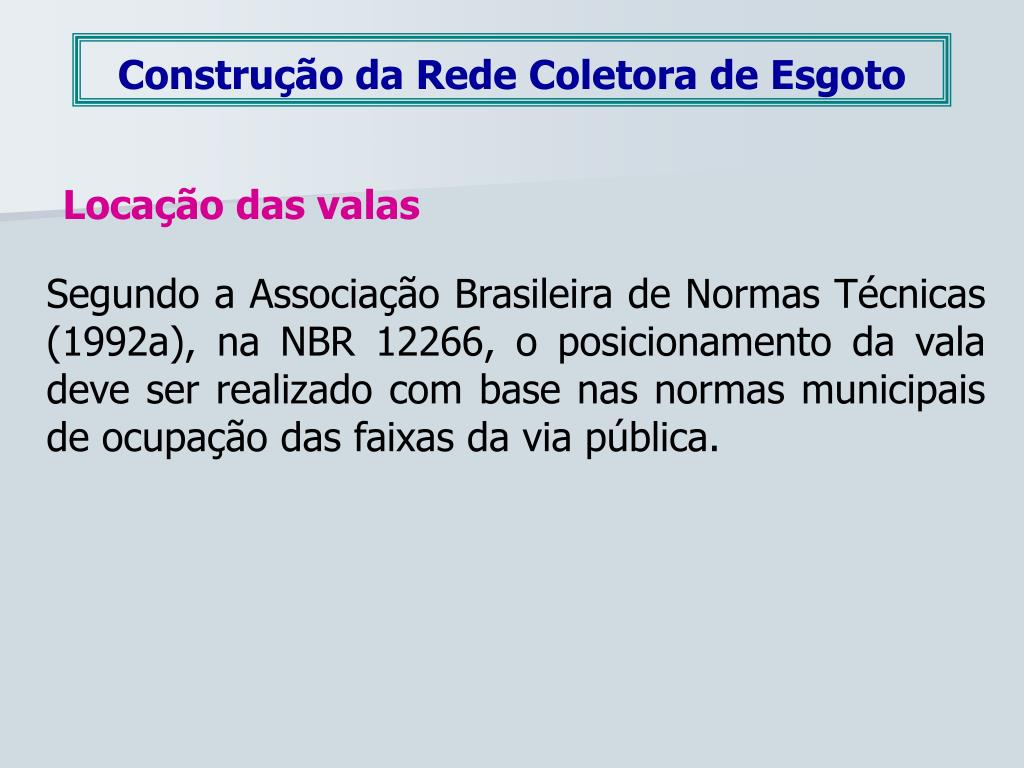

Construção da Rede Coletora de Esgoto

Locação das valas

Segundo a Associação Brasileira de Normas Técnicas (1992a), na NBR 12266, o posicionamento da vala deve ser realizado com base nas normas municipais de ocupação das faixas da via pública.

slide9

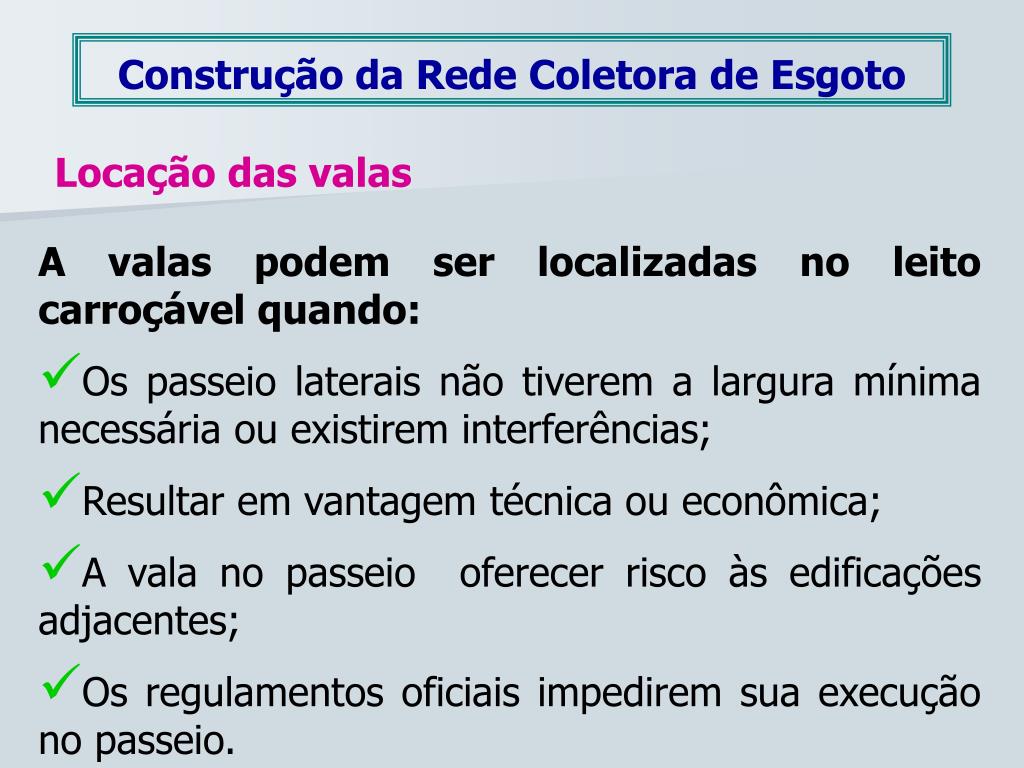

Construção da Rede Coletora de Esgoto

Locação das valas

A valas podem ser localizadas no leito carroçável quando:

  • Os passeio laterais não tiverem a largura mínima necessária ou existirem interferências;
  • Resultar em vantagem técnica ou econômica;
  • A vala no passeio oferecer risco às edificações adjacentes;
  • Os regulamentos oficiais impedirem sua execução no passeio.
slide10

Construção da Rede Coletora de Esgoto

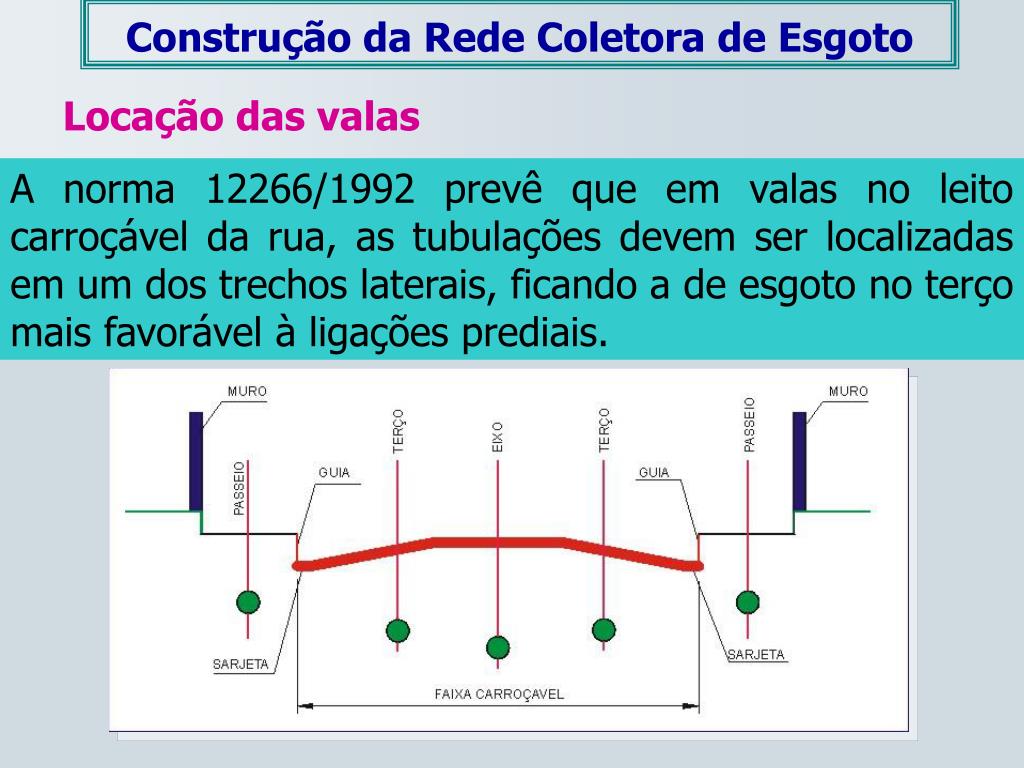

Locação das valas

A norma 12266/1992 prevê que em valas no leito carroçável da rua, as tubulações devem ser localizadas em um dos trechos laterais, ficando a de esgoto no terço mais favorável à ligações prediais.

slide11

Construção da Rede Coletora de Esgoto

Locação das valas

As valas de coletores de esgoto sanitário podem ser escavadas no passeio quando:

  • No projeto for previsto rede dupla;
  • Os passeios tiverem espaço disponível;
  • Houver vantagem técnica ou econômica;
  • A rua for de tráfego intenso e pesado.
slide12

Construção da Rede Coletora de Esgoto

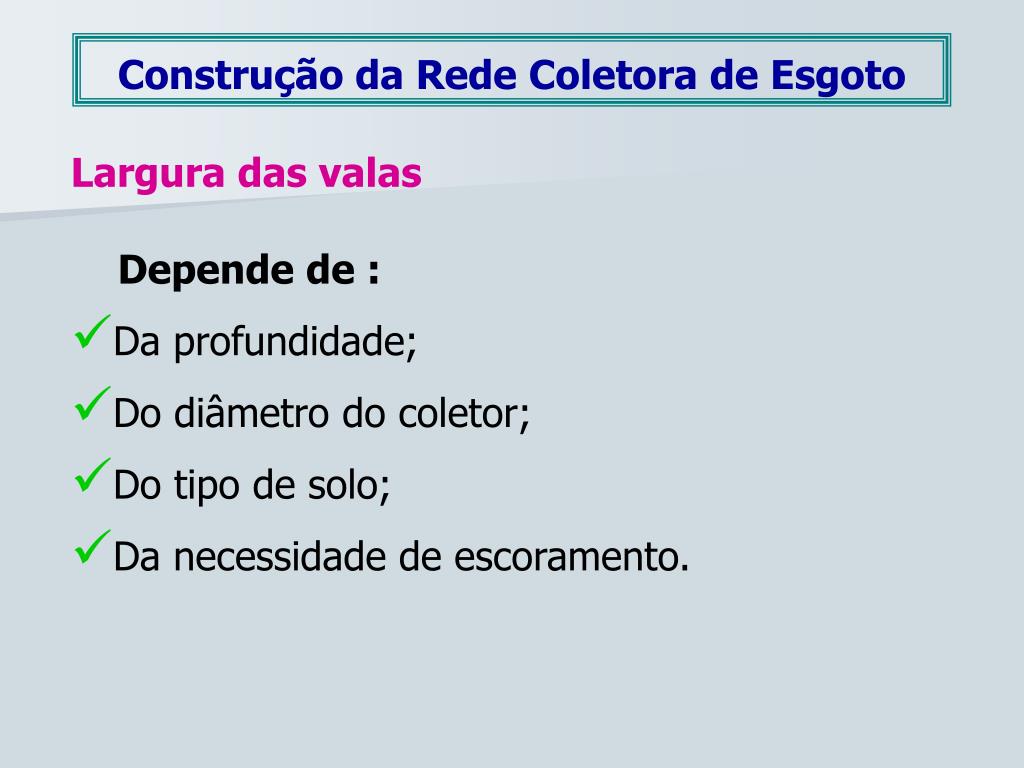

Largura das valas

Depende de :

  • Da profundidade;
  • Do diâmetro do coletor;
  • Do tipo de solo;
  • Da necessidade de escoramento.
slide13

Construção da Rede Coletora de Esgoto

Largura das valas

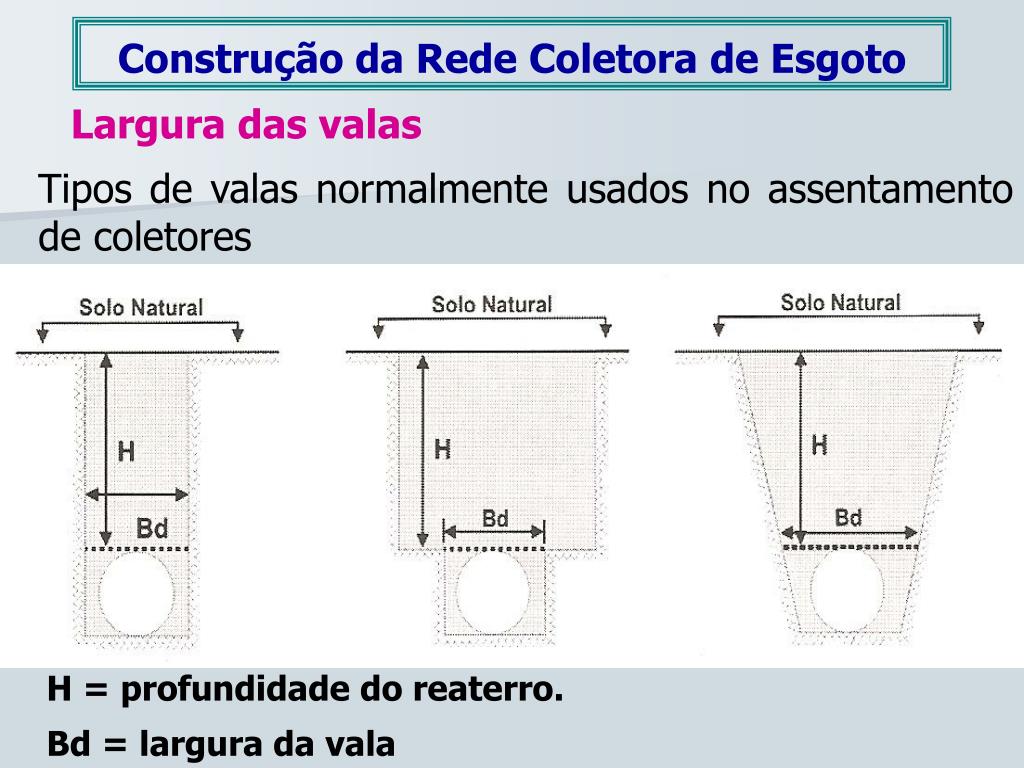

Tipos de valas normalmente usados no assentamento de coletores

H = profundidade do reaterro.

Bd = largura da vala

slide14

Construção da Rede Coletora de Esgoto

Largura das valas

Diferentes fórmulas para determinar a largura da vala (Bd)

Tabela - Determinação da largura da vala (Bd) em função do diâmetro interno (Di) do coletor

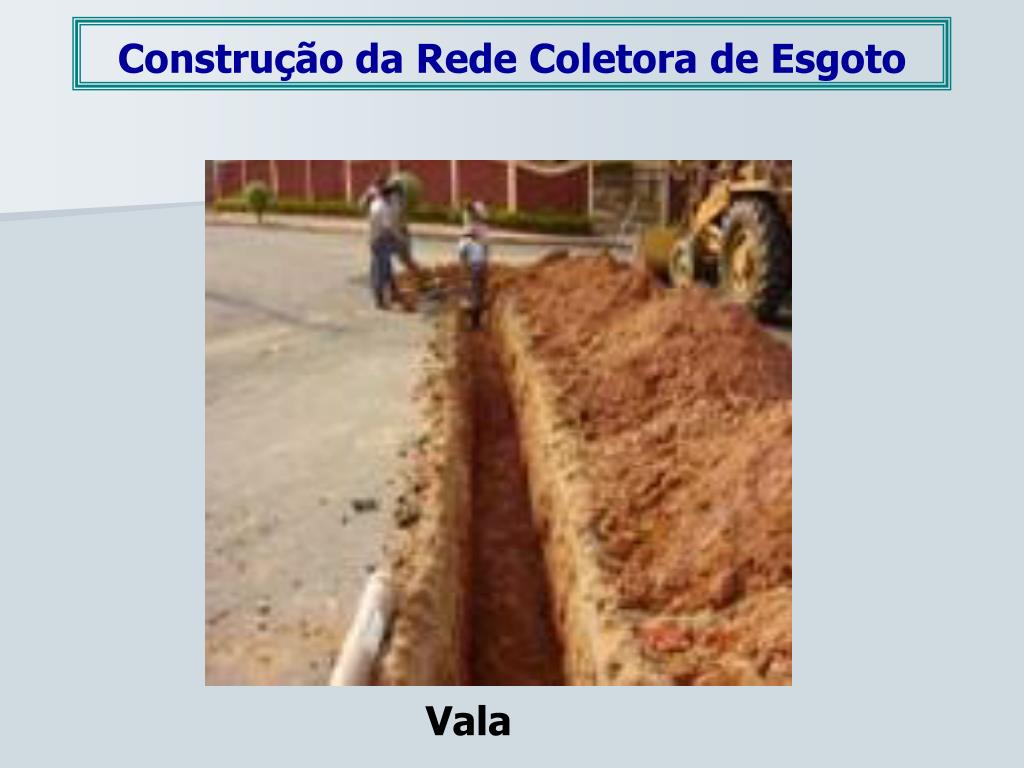

slide16

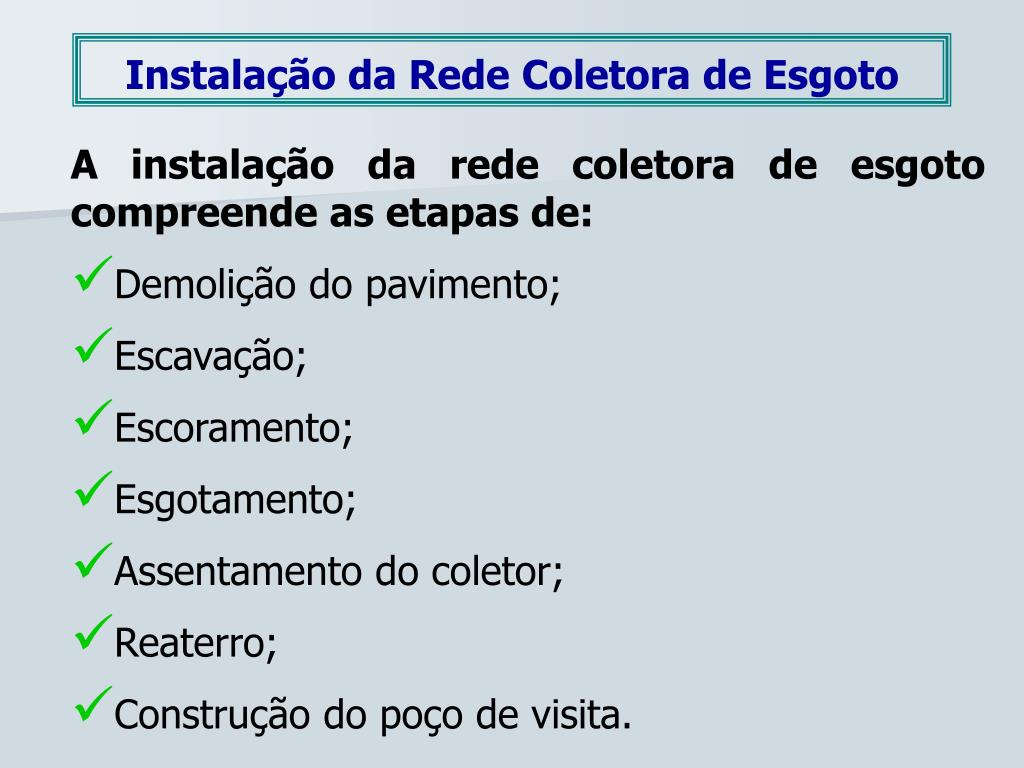

Instalação da Rede Coletora de Esgoto

A instalação da rede coletora de esgoto compreende as etapas de:

  • Demolição do pavimento;
  • Escavação;
  • Escoramento;
  • Esgotamento;
  • Assentamento do coletor;
  • Reaterro;
  • Construção do poço de visita.
slide17

Instalação da Rede Coletora de Esgoto

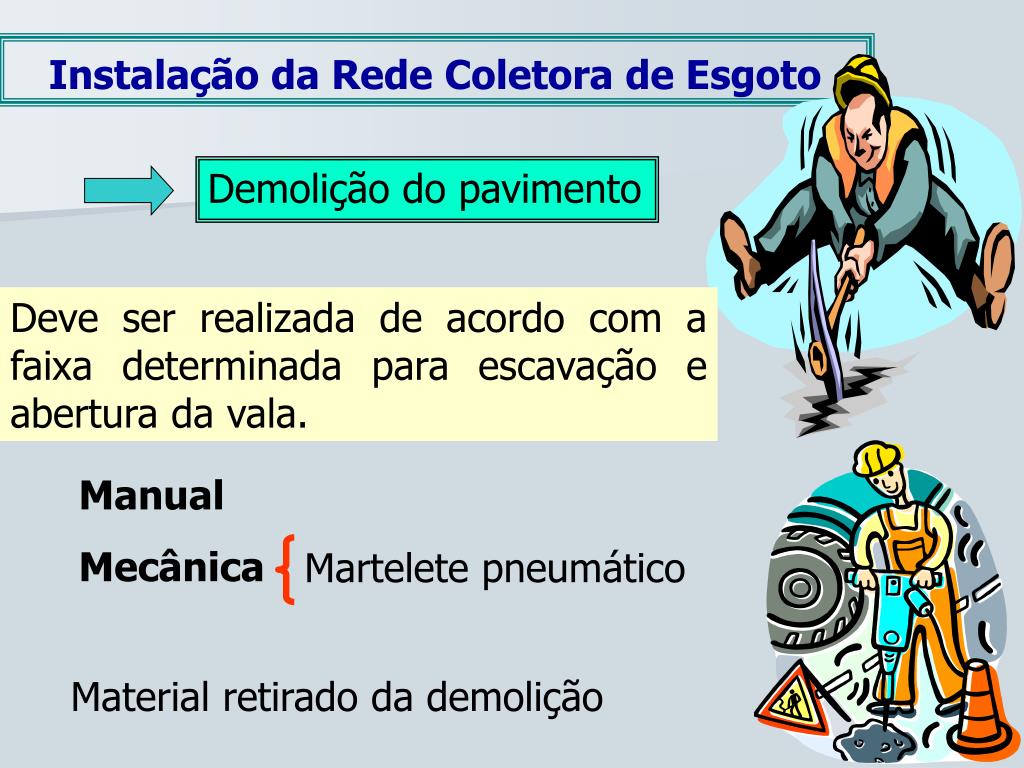

Demolição do pavimento

Deve ser realizada de acordo com a faixa determinada para escavação e abertura da vala.

Manual

Mecânica

Martelete pneumático

Material retirado da demolição

slide18

Instalação da Rede Coletora de Esgoto

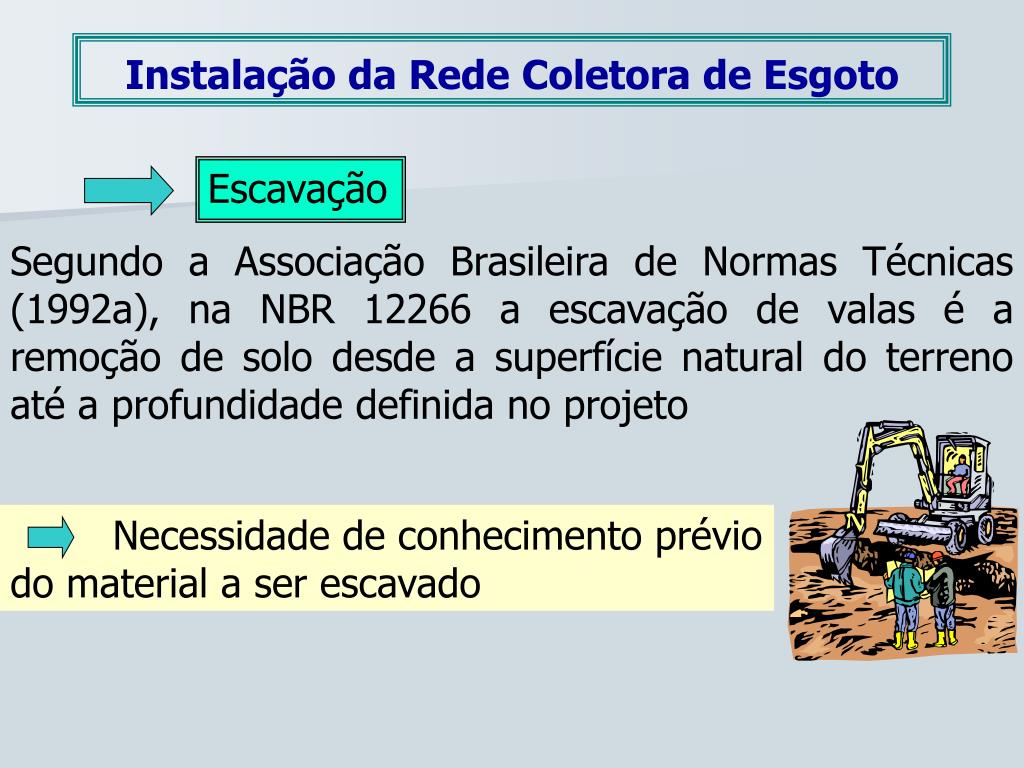

Escavação

Segundo a Associação Brasileira de Normas Técnicas (1992a), na NBR 12266 a escavação de valas é a remoção de solo desde a superfície natural do terreno até a profundidade definida no projeto

Necessidade de conhecimento prévio do material a ser escavado

slide19

Instalação da Rede Coletora de Esgoto

Escavação

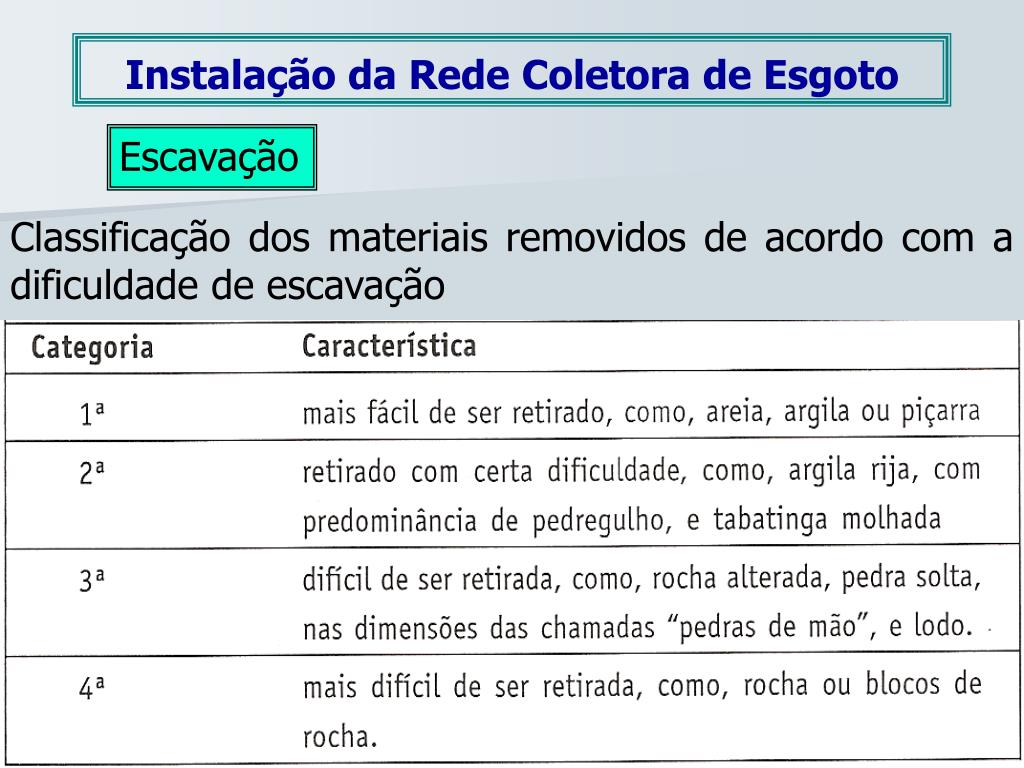

Classificação dos materiais removidos de acordo com a dificuldade de escavação

slide20

Instalação da Rede Coletora de Esgoto

Escavação manual de vala

slide21

Instalação da Rede Coletora de Esgoto

Escavação (mecânica) Retroescavadeira

slide22

Instalação da Rede Coletora de Esgoto

Escavação

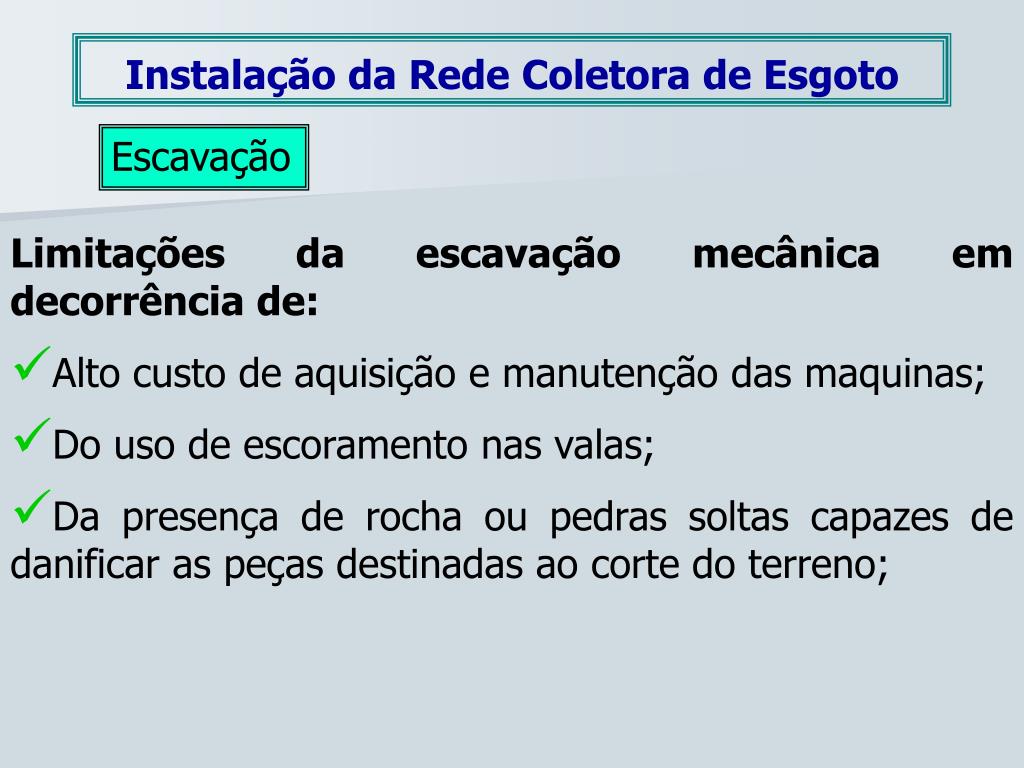

Limitações da escavação mecânica em decorrência de:

  • Alto custo de aquisição e manutenção das maquinas;
  • Do uso de escoramento nas valas;
  • Da presença de rocha ou pedras soltas capazes de danificar as peças destinadas ao corte do terreno;
slide23

Instalação da Rede Coletora de Esgoto

Escavação

Cont..

  • Da presença de condutos transversais à via pública, por limitarem o rendimento das máquinas, além de ficarem sujeitos a maiores e mais numerosos danos;
  • Do assentamento de coletores nas calçadas, pela dificuldade de instalação e movimentação das máquinas.

O Material escavada, deve ser disposto em apenas um lado da vala, determinado antes do início dos trabalhos, ficando a critério da fiscalização seu posterior reaproveitamento ou encaminhamento para outro local.

slide24

Instalação da Rede Coletora de Esgoto

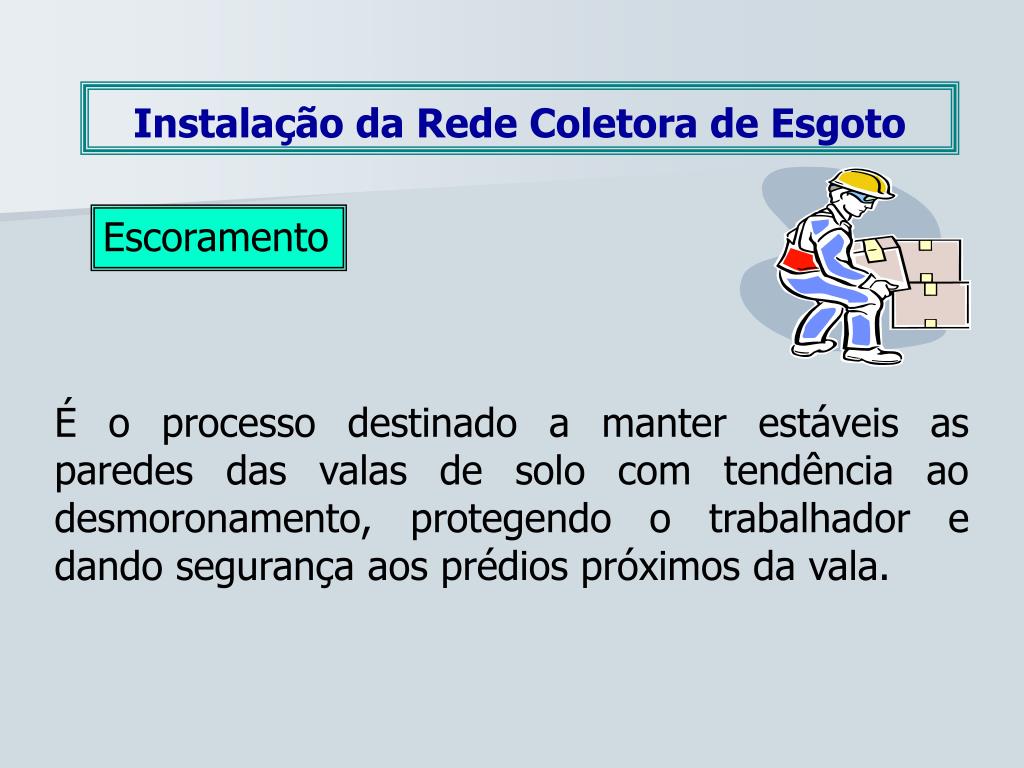

Escoramento

É o processo destinado a manter estáveis as paredes das valas de solo com tendência ao desmoronamento, protegendo o trabalhador e dando segurança aos prédios próximos da vala.

slide26

Instalação da Rede Coletora de Esgoto

Principais elementos constitutivos do escoramento.

slide27

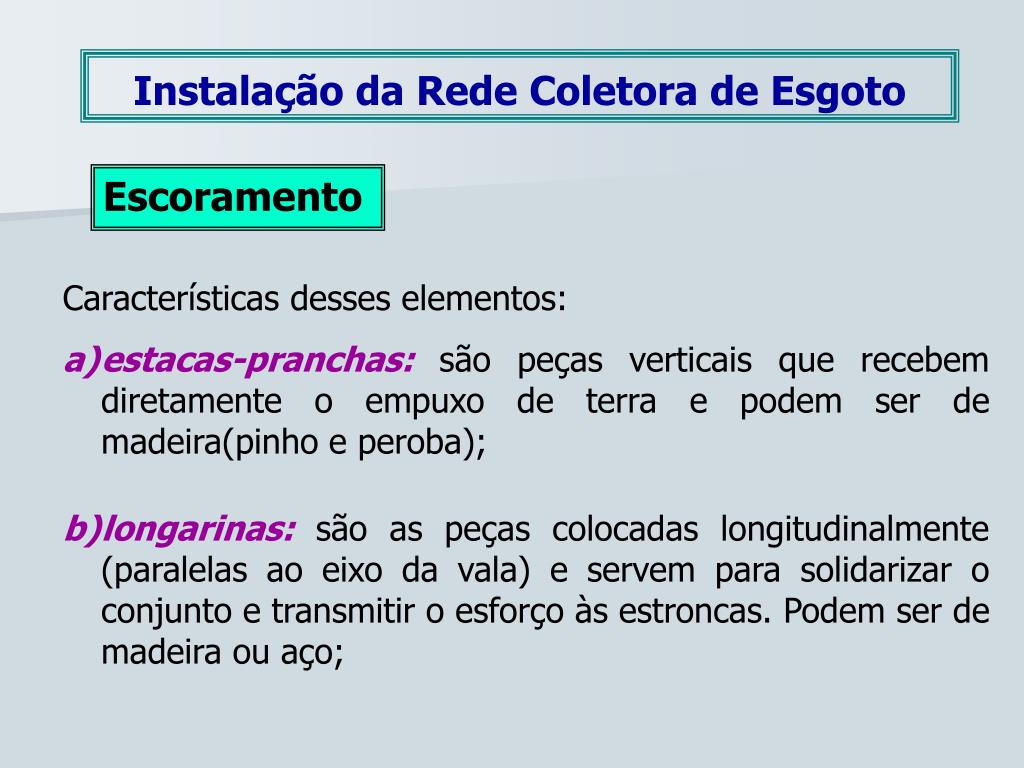

Instalação da Rede Coletora de Esgoto

Escoramento

  • Características desses elementos:
  • estacas-pranchas: são peças verticais que recebem diretamente o empuxo de terra e podem ser de madeira(pinho e peroba);
  • longarinas: são as peças colocadas longitudinalmente (paralelas ao eixo da vala) e servem para solidarizar o conjunto e transmitir o esforço às estroncas. Podem ser de madeira ou aço;
slide28

Instalação da Rede Coletora de Esgoto

Escoramento

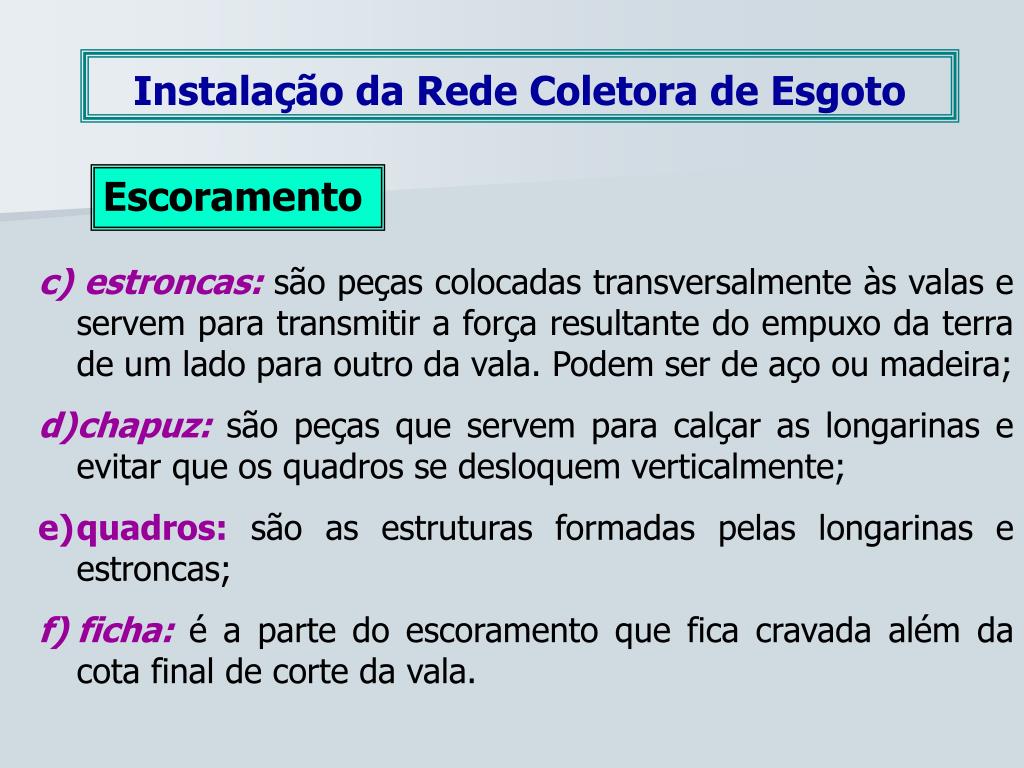

  • c) estroncas: são peças colocadas transversalmente às valas e servem para transmitir a força resultante do empuxo da terra de um lado para outro da vala. Podem ser de aço ou madeira;
  • chapuz: são peças que servem para calçar as longarinas e evitar que os quadros se desloquem verticalmente;
  • quadros: são as estruturas formadas pelas longarinas e estroncas;
  • ficha: é a parte do escoramento que fica cravada além da cota final de corte da vala.
slide29

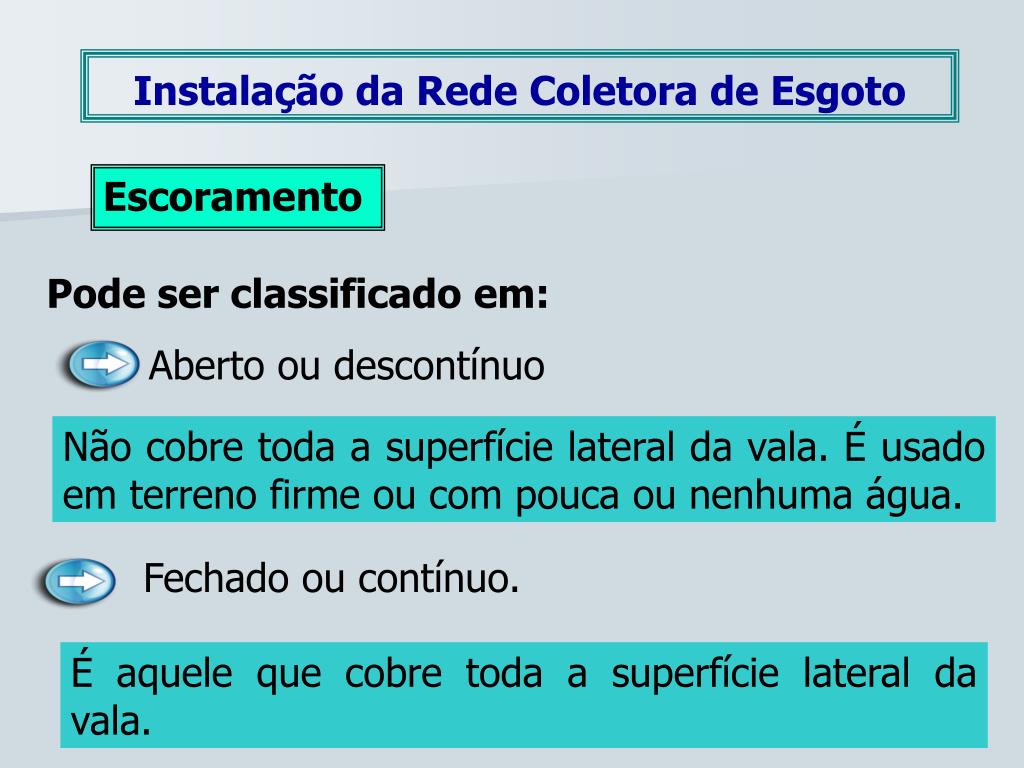

Instalação da Rede Coletora de Esgoto

Escoramento

Pode ser classificado em:

Aberto ou descontínuo

Não cobre toda a superfície lateral da vala. É usado em terreno firme ou com pouca ou nenhuma água.

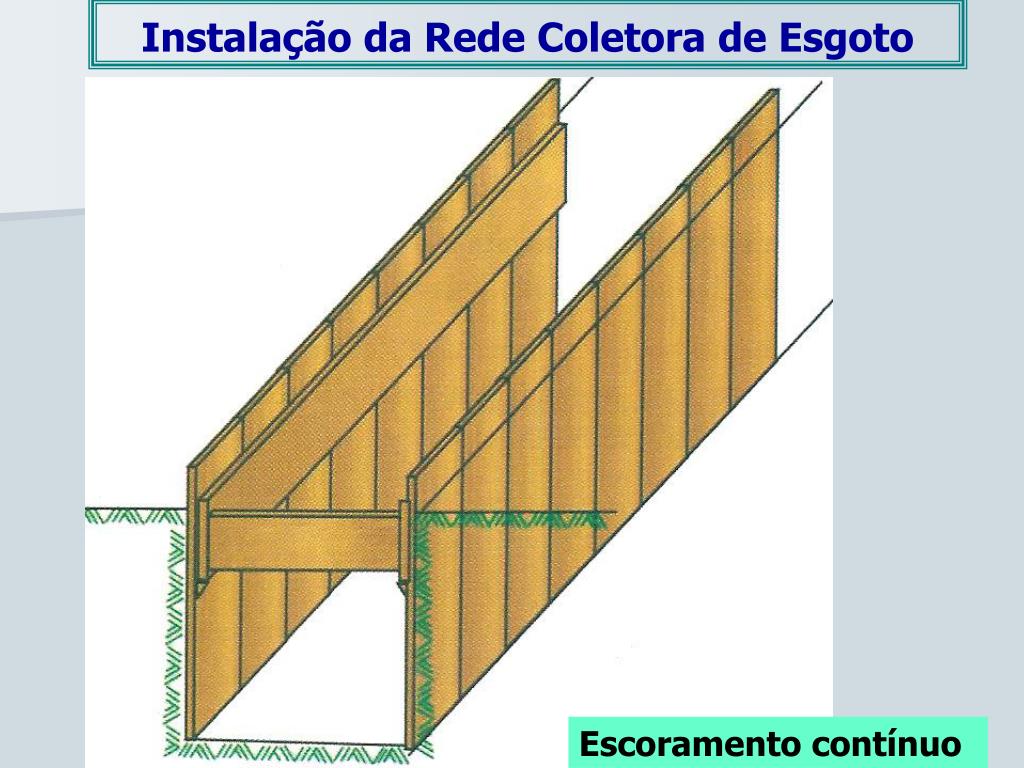

Fechado ou contínuo.

É aquele que cobre toda a superfície lateral da vala.

slide32

Instalação da Rede Coletora de Esgoto

Esgotamento

A presença de água na vala compromete a estabilidade da escavação, dificultando, ou mesmo impedindo, os trabalhos de assentamento das tubulações.

slide33

Instalação da Rede Coletora de Esgoto

Esgotamento

Escavação em solo permeáveis e abaixo do nível do lençol freático d´água requer a utilização de sistema de esgotamento, para manter o nível d´água abaixo do funda da vala.

Podem ser utilizadas bombas: centrífugas, bombas diafragma, bomba sapo, ponteira filtrantes e sistema de drenagem.

slide34

bomba sapo

bombas diafragma

slide35

Instalação da Rede Coletora de Esgoto

Esgotamento

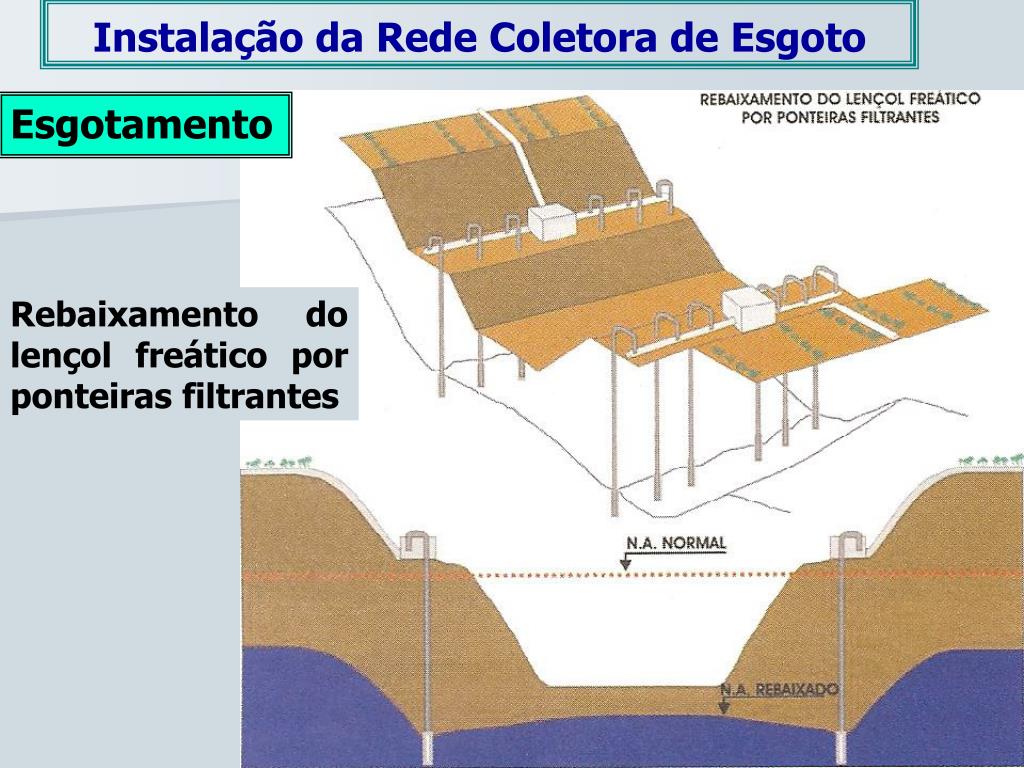

Rebaixamento do lençol freático por ponteiras filtrantes

slide36

Instalação da Rede Coletora de Esgoto

Esgotamento

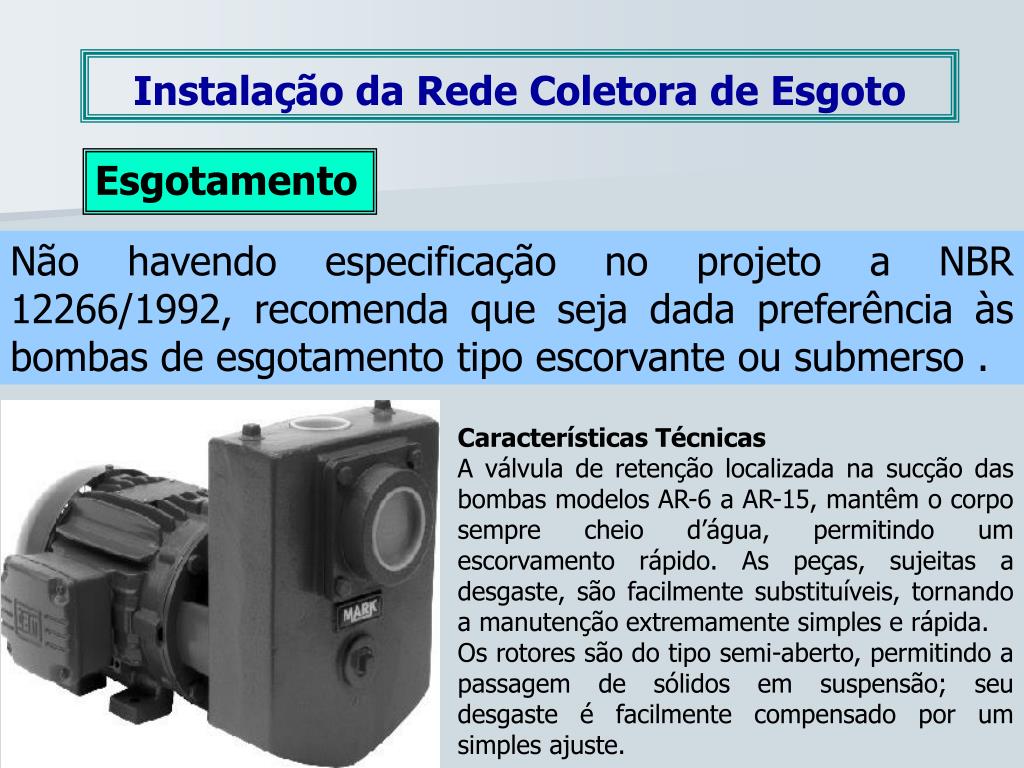

Não havendo especificação no projeto a NBR 12266/1992, recomenda que seja dada preferência às bombas de esgotamento tipo escorvante ou submerso .

Características Técnicas

A válvula de retenção localizada na sucção das bombas modelos AR-6 a AR-15, mantêm o corpo sempre cheio d’água, permitindo um escorvamento rápido. As peças, sujeitas a desgaste, são facilmente substituíveis, tornando a manutenção extremamente simples e rápida.

Os rotores são do tipo semi-aberto, permitindo a passagem de sólidos em suspensão; seu desgaste é facilmente compensado por um simples ajuste.

slide37

Instalação da Rede Coletora de Esgoto

Esgotamento

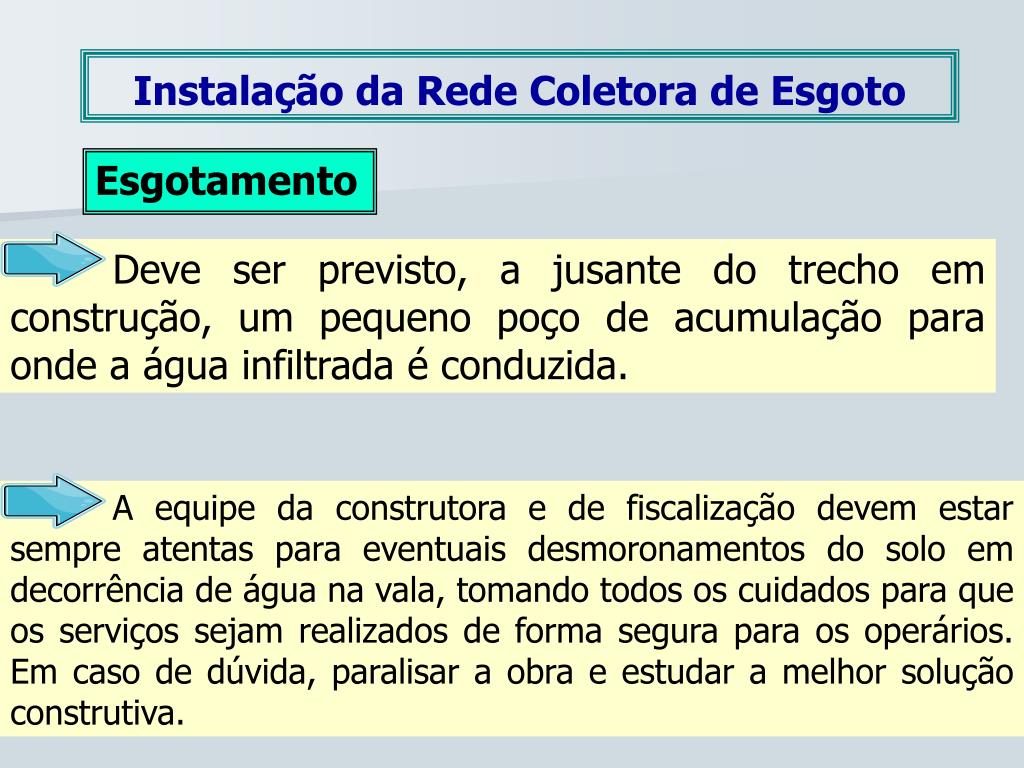

Deve ser previsto, a jusante do trecho em construção, um pequeno poço de acumulação para onde a água infiltrada é conduzida.

A equipe da construtora e de fiscalização devem estar sempre atentas para eventuais desmoronamentos do solo em decorrência de água na vala, tomando todos os cuidados para que os serviços sejam realizados de forma segura para os operários. Em caso de dúvida, paralisar a obra e estudar a melhor solução construtiva.
