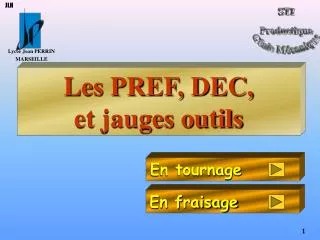

  1. JLH En tournage En fraisage Les PREF, DEC, et jauges outils S T I

  2. JLH PREF, DEC, Jauges en Fraisage Origine mesure Pour réaliser un usinage, la machine doit éxécuter des déplacements du point courant par rapport à l’Origine mesure :Om Pour faciliter le calcul des points programmés et tenir compte de la géométrie du matériel employé (machine, outil, porte-pièce) une chaîne géométrique est construite. L’opérateur déclare dans le programme les coordonnées des points générés par rapport à l’origine programme OP. Origine porte-outil Point courant PREF Point générateur JAUGES OUTIL clic Origine Programme Origine porte-pièce POSITION PROGRAMMEE DEC 1

  3. JLH PREF, DEC, Jauges en Fraisage Z Y OM Paramètre machine Om Position calculée du point courant Opo Point courant X Jauges outils Volume utile de travail de la machine Pg Position programmée PREF OP Pièce DEC 1 Opp Porte pièce clic Table La Position calculée du point courant est le résultat du calcul réalisé par la machine, par rapport à Om. Le point courant est généralement le point intersection du plan de jauge du cône porte-outil et de l’axe de la broche. Elle a besoin des paramètres : PREF, DEC , Position programmée, Jauges outil.

  4. JLH Origine mesure Z Y OM Paramètre machine Om X Volume utile de travail de la machine Pièce clic Porte pièce Table Lors de la Prise Origine Machine (POM), La machine se positionne sur l’Origine Machine :OM A partir de OM, le directeur de commande calcule l’Origine mesure : Om L’opérateur n’intervient jamais dans ce domaine : la distance OM/Om est une donnée constructeur

  5. JLH Origine porte piècePREF Origine mesure Origine porte-outil POINT COURANT PREF Point générateur clic Origine Programme Origine porte-pièce

  6. JLH Origine porte pièce PREF Z Y OM Om X Volume utile de travail de la machine PREF Z PREF Pièce PREF X PREF Y Porte pièce clic Opp Table Le PREF définit la position de l'origine porte pièce Opp par rapport à l'origine mesure Om. En Opp est positionnée sur le dessus, à droite de la table, sur l’axe de la rainure centrale. Les PREF correspondent à des paramètres figés de la machine. Il est préférable de ne pas les modifier. Les PREF sont à vérifier à chaque mise en œuvre.

  7. JLH Origine programmeDEC Origine mesure Origine porte-outil POINT COURANT PREF Point générateur clic Origine Programme Origine porte-pièce DEC 1

  8. JLH Origine ProgrammeDEC OM Paramètre machine Om Position calculée du point courant Opo Point courant Volume utile de travail de la machine PREF Z OP Y Pièce DEC 1 X DEC Z Porte pièce DEC X clic Opp DEC Y Table Le DEC 1 définit la position de l'origine Programme OP par rapport à l'origine porte pièce Opp. Les coordonnées des points programmés sont données par rapport à l’origine Programme OP.

  9. JLH Point généréPosition programmée Origine mesure Origine porte-outil POINT COURANT PREF Point générateur clic Origine Programme Origine porte-pièce POSITION PROGRAMMEE DEC 1

  10. JLH Point généréPosition programmée OM Paramètre machine Om Position calculée du point courant Opo Point courant Z Volume utile de travail de la machine Pg Position programmée Y PREF Z X Pièce X Y OP DEC 1 Porte pièce clic Opp Table La position du point généré est définie par rapport à l'origineProgramme OP, par les coordonnées X, Y et Z. Ce sont ces points qui permettent d’établir le programme d’usinage de la pièce.

  11. JLH Origine porte outilsJauges outils Origine mesure Origine porte-outil POINT COURANT PREF Point générateur JAUGES OUTIL clic Origine Programme Origine porte-pièce POSITION PROGRAMMEE DEC 1

  12. JLH Origine porte outilsJauges outil Broche Z Opo clic JAUGES OUTIL L X Pg R Les jauges outils sont définies par la distance de l’origine porte outil par rapport au point généré Pg . Elles sont définies par les coordonnées L et R. Elles peuvent être mesurées sur la machine ou sur un banc de préréglage.

  13. Tout est dit… Tout est compris… Merci de votre attention.
