Technologie WAN – ISDN (RNIS)

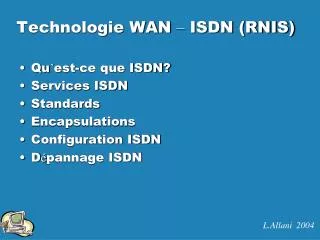

1. L.Allani 2004 Technologie WAN – ISDN (RNIS) • Qu’est-ce que ISDN? • Services ISDN • Standards • Encapsulations • Configuration ISDN • Dépannage ISDN

2. L.Allani 2004 Qu’est-ce que ISDN? (1) Description ISDN : Integrated services Digital Network RNIS: Réseau numérique à intégration de services Connexion distante qui permet l’échange de voix, données et vidéo Plus rapide que l’accès modem traditionnel (minimum 56 kbps) (64 kbps à 1.544 Mbps) Risque d’être remplacé par les nouvelles technologies telles que le câble-modem, les services haute-vitesse (DSL) ou hertziens. Encore présent dans les nombreuses régions où les alternatives ne sont pas disponibles.

3. L.Allani 2004 ISDN : Application 1

4. L.Allani 2004 ISDN : Application 2

5. L.Allani 2004 • ISDN est une technologie d’accès entièrement numérique. • ISDN utilise la boucle d’abonné (subscriber loop). • La connexion au CO n’est pas la même que pour un service régulier.

6. The multi-user DIVA LAN ISDN Modem (Retail $239.99), from Eicon Technology

7. L.Allani 2004 Commutation et concentration Description des interfaces ISDNau CO 2 fils S 4 fils U T S NT : Network Termination TE: Terminal Equipment R Terminal Adaptor

8. L.Allani 2004 Services ISDN BRI: Basic Rate ISDN PRI: Primary rate ISDN 2B + D 23B + D Le canal D est le canal de signalisation. Il fournit les instructions au système téléphonique sur l’utilisation des canaux B. Delta channel Le canal B transporte données, voix et vidéo Bearer channel

9. L.Allani 2004

10. L.Allani 2004

11. L.Allani 2004 Standards (1)ISDN et le modèle ISO • Standards ISDN • développés par CCITT à la fin des années 60 • depuis 1984: le ITU-T (International Telecommunication Union - Telecommunication Standardization Section) • Nomenclature des protocoles • E: Standards des réseaux téléphoniques pour ISDN • I: Standards sur les concepts, terminologie et méthodes (couche physique) • Q: Standards sur la commutation et la signalisation (couches 2 et 3)

12. L.Allani 2004 Service BRI: ITU-T.I.430 Service PRI: ITU-T.I.431 Standards (2)ISDN et le modèle OSI Commutation de circuits: ITU-T.Q.931 LAPD: ITU-T.Q.921

13. L.Allani 2004 Normes ISDN

14. L.Allani 2004 La trame ISDN (Couche physique) Les trames sont différentes en entrées et en sorties (terminal au réseau)

15. L.Allani 2004 La couche liaison de données • LAPD (un sous-ensemble de HDLC) • Assure la gestion de la liaison ainsi que la signalisation

16. L.Allani 2004 La couche liaison de données SAPI : Service Access Point Identifier : Identifie le type de paquet (data ou contrôle…)TEI : Terminal Endpoint Identifier : Identifie l’équipement de terminaison (téléphone ou PC …)SAPI + TEI = l’adresse physique (couche 2)

17. L.Allani 2004 La couche liaison de données Encapsulations disponibles • HDLC High-Level Data Link Control(canal B) encapsulation par défaut • PPP Point-to-Point Protocol(canal B) avec authentification PAP ou CHAP • LAPD Link Access Procedure on the D channel(canal D) Un seul type d’encapsulation par interface est permis Une fois le lien établi avec le commutateur ISDN, tous les protocoles routés peuvent circuler (IP, IPX, AppleTalk, …)

18. L.Allani 2004 Couche 3 (réseau) : Q.931 Q.931 définie les procédures entre l’usager et le CO pour le canal D.

19. L.Allani 2004

20. L.Allani 2004

21. L.Allani 2004 Types de commutateurs ISDN

22. L.Allani 2004 SPID : Service Profile ID • Le SPID (Service Profile Identifier) est une série de caractères qui ressemble à un numéro de téléphone. Il vous identifie sur le commutateur au CO.Exemple : 613345345601Requis pour les DMS 100 (mais pas nécessairement partout);Un SPID par canal B (BRI)Fait partie de la configuration de la couche 3

23. L.Allani 2004 DDR: Dial-on-demand routing • Définir le trafic intéressant : commande ‘dialer-list’ • Appliquer la liste sur une interface : commande ‘dialer-group’. • Définir les paramètres de destination : • commande ‘dialer map… • 4. Définir des paramètres d’appels optionnels : a) ‘Idle timer’ : par défaut 120 sec (120 sec d’inaction termine la connexion) b) ‘fast idle’ : par défaut 20 sec (20 sec d’inaction sur une session terminera la session Si une autre session requiert la ligne)

24. L.Allani 2004 Configuration ISDN (2)Mode interface • Spécifier le type d’encapsulation • Spécifier le trafic intéressant • Identifier le Service Profile Identifier (SPID) • Configurer DDR • Router(config-if)# • encapsulation • ppp/hdlc • Router(config-if)# • dialer-group 1 • Router(config-if)# • isdn spid1 • (9)514862394501 • Un numéro par canal B • isdn spid2 • (9)514862348502 • Router(config-if)# • dialer-map ip 192.168.20.2 name lab-b 8776033

25. L.Allani 2004 Identifier le type de commutateur ISDN Identifier l’interface ISDN Identifier le type d’encapsulation Définir le temps d’attente maximum pour une réponse du commutateur ISDN Temps d’inactivité avant de laisser tomber l’appel Configuration ISDN (3): Exemple
