Presentation Transcript
g i s

G I S

Data

slide2

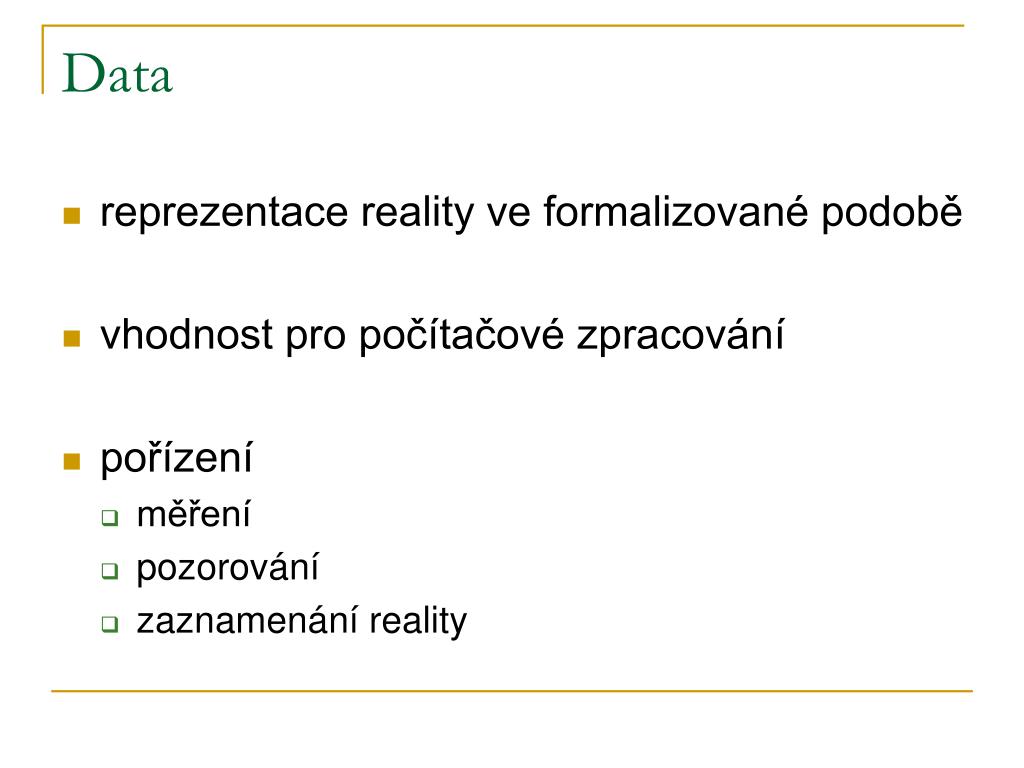

Data
  • reprezentace reality ve formalizované podobě
  • vhodnost pro počítačové zpracování
  • pořízení
    • měření
    • pozorování
    • zaznamenání reality
data v gis

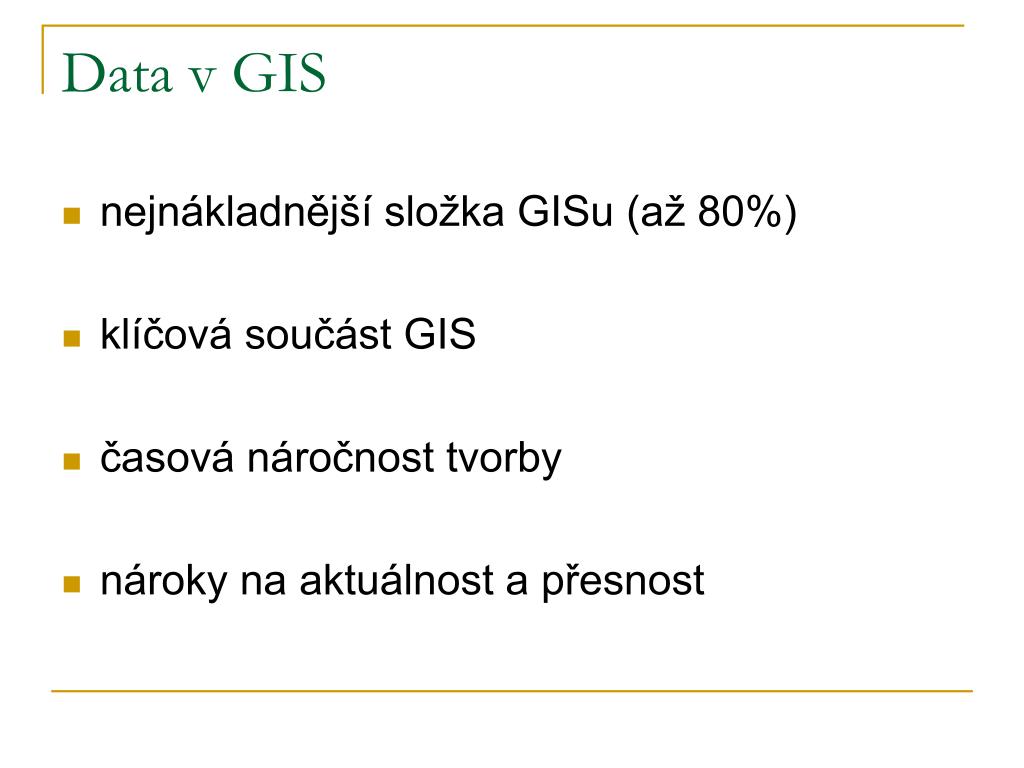

Data v GIS
  • nejnákladnější složka GISu (až 80%)
  • klíčová součást GIS
  • časová náročnost tvorby
  • nároky na aktuálnost a přesnost
v hody

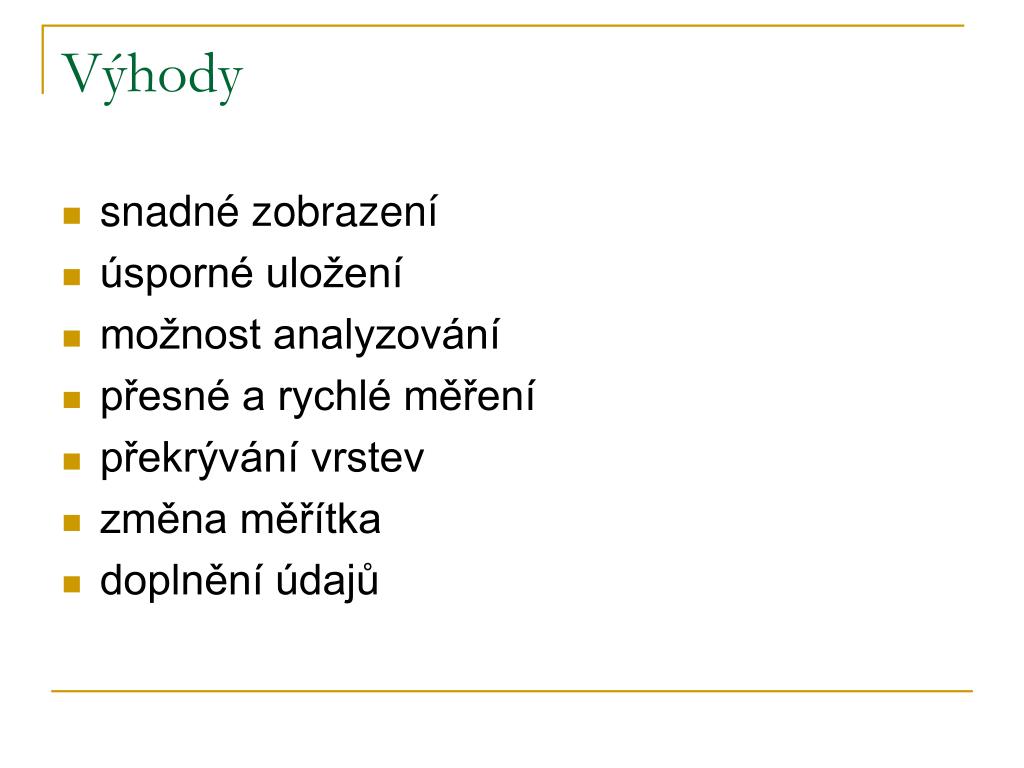

Výhody
  • snadné zobrazení
  • úsporné uložení
  • možnost analyzování
  • přesné a rychlé měření
  • překrývání vrstev
  • změna měřítka
  • doplnění údajů
geodata

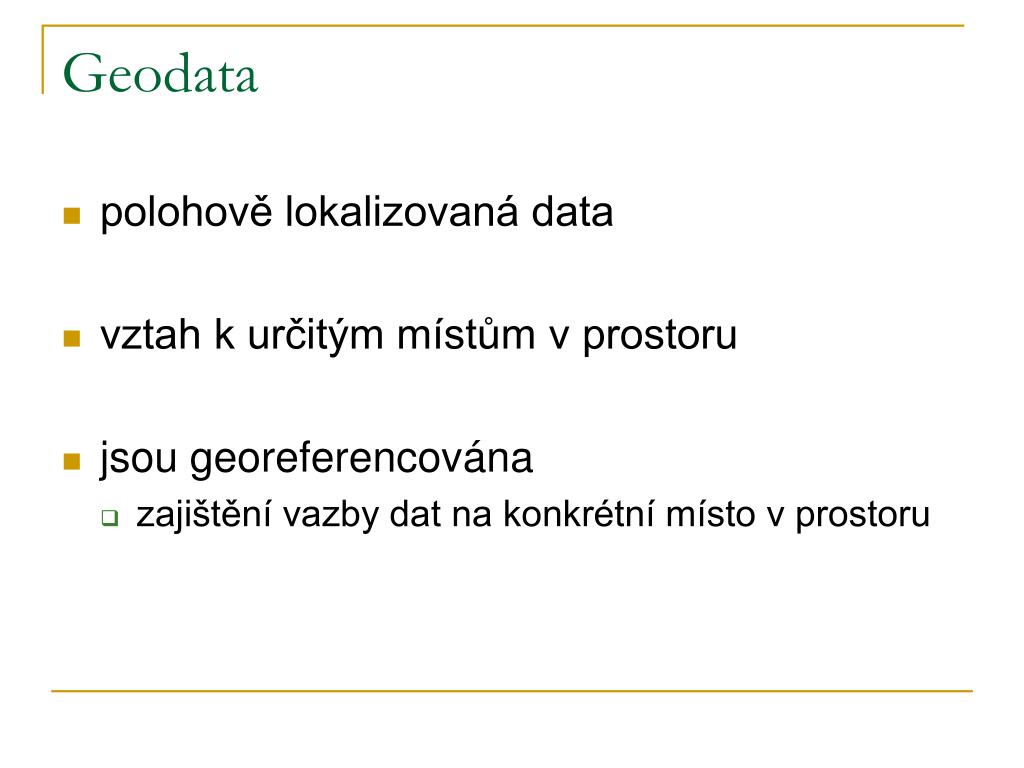

Geodata
  • polohově lokalizovaná data
  • vztah k určitým místům v prostoru
  • jsou georeferencována
    • zajištění vazby dat na konkrétní místo v prostoru
typy dat
Typy dat
  • prostorová
    • prostorově lokalizovaná (grafická data v GIS)
  • popisná (atributy)
aspekty prostorov ch dat

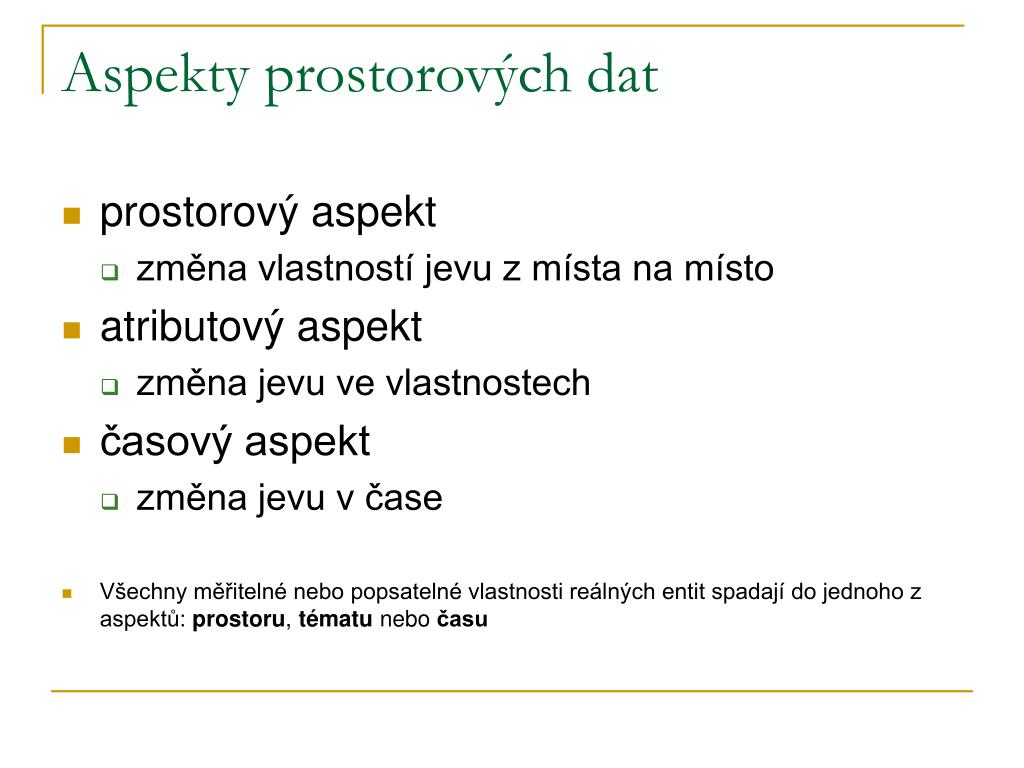

Aspekty prostorových dat
  • prostorový aspekt
    • změna vlastností jevu z místa na místo
  • atributový aspekt
    • změna jevu ve vlastnostech
  • časový aspekt
    • změna jevu v čase
  • Všechny měřitelné nebo popsatelné vlastnosti reálných entit spadají do jednoho z aspektů: prostoru, tématu nebo času
slide8
Data

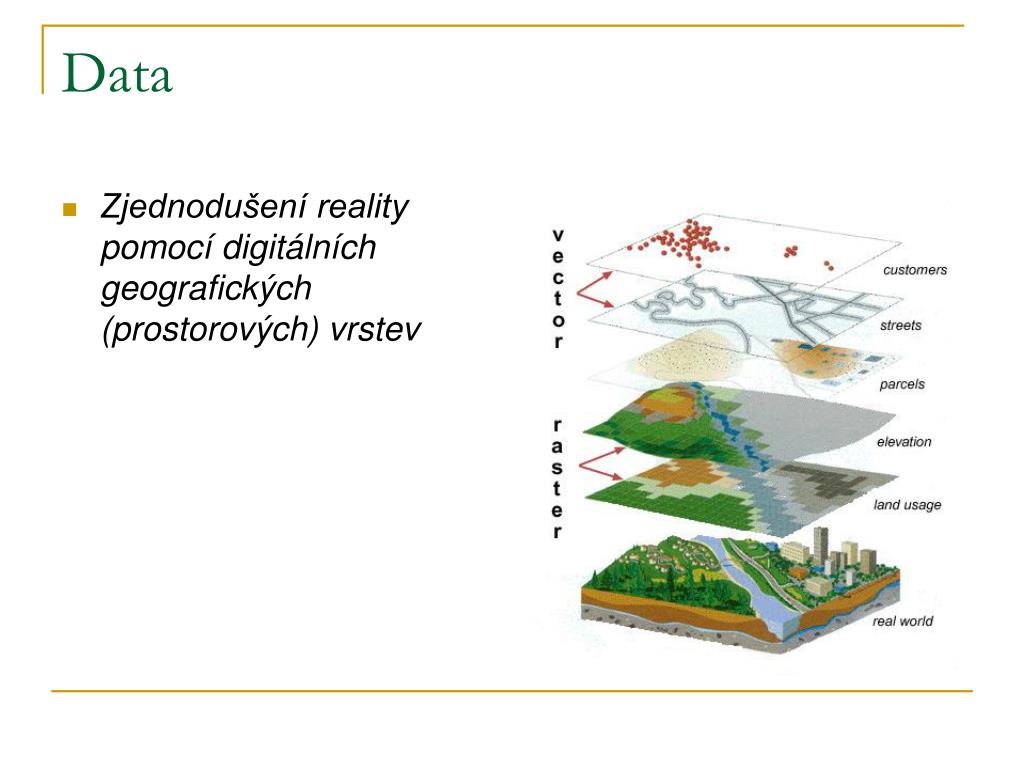

  • Zjednodušení reality pomocí digitálních geografických (prostorových) vrstev
slide9
Data
  • rastrová
  • vektorová
ulo en a form ty dat
Uložení a formáty dat

Vektor Rastr

Atributová data

  • databáze
    • *.dbf

(R)DBMS (Relational) database management system

Polohová data

  • nativní formát
    • ArcGIS: shapefile, coverage
    • Microstation: *.dgn
    • Topol: bloky *.blk

Atributová data

  • DBMS nebo RDBMS

Polohová data

  • speciální formát (většinou komprimovaný)
    • obecné grafické (tiff, jpeg, bmp)
    • softwarově specifické (ArcINFO grid, Erdas *.img, Topol *.ras ....)
vektorov data

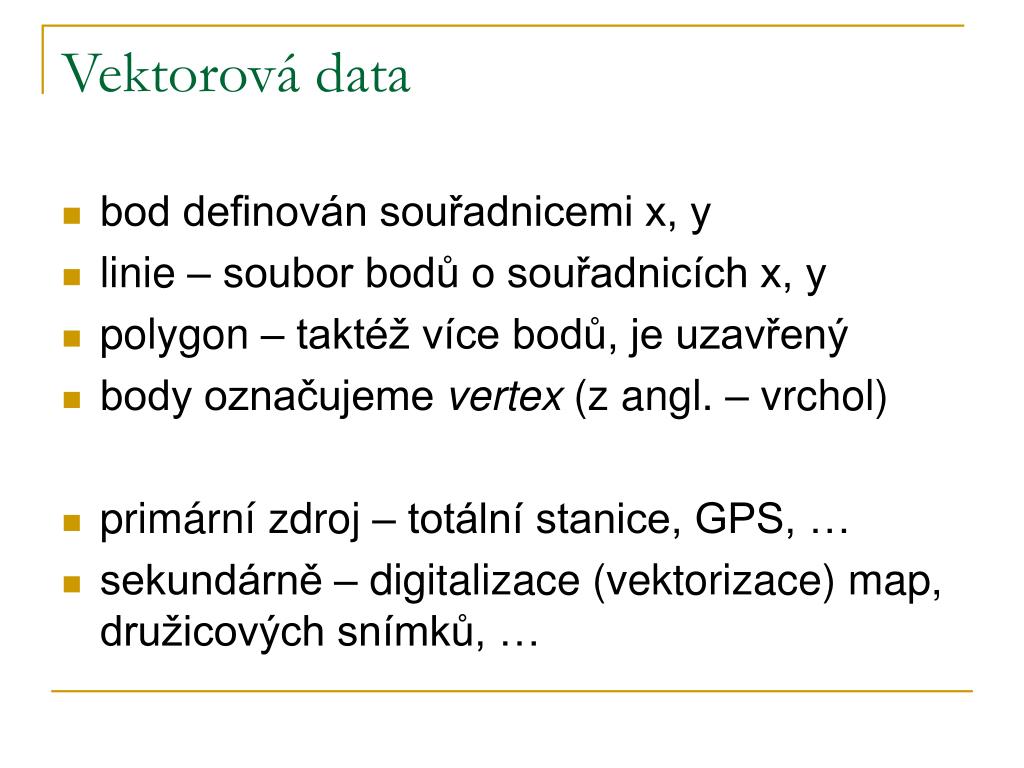

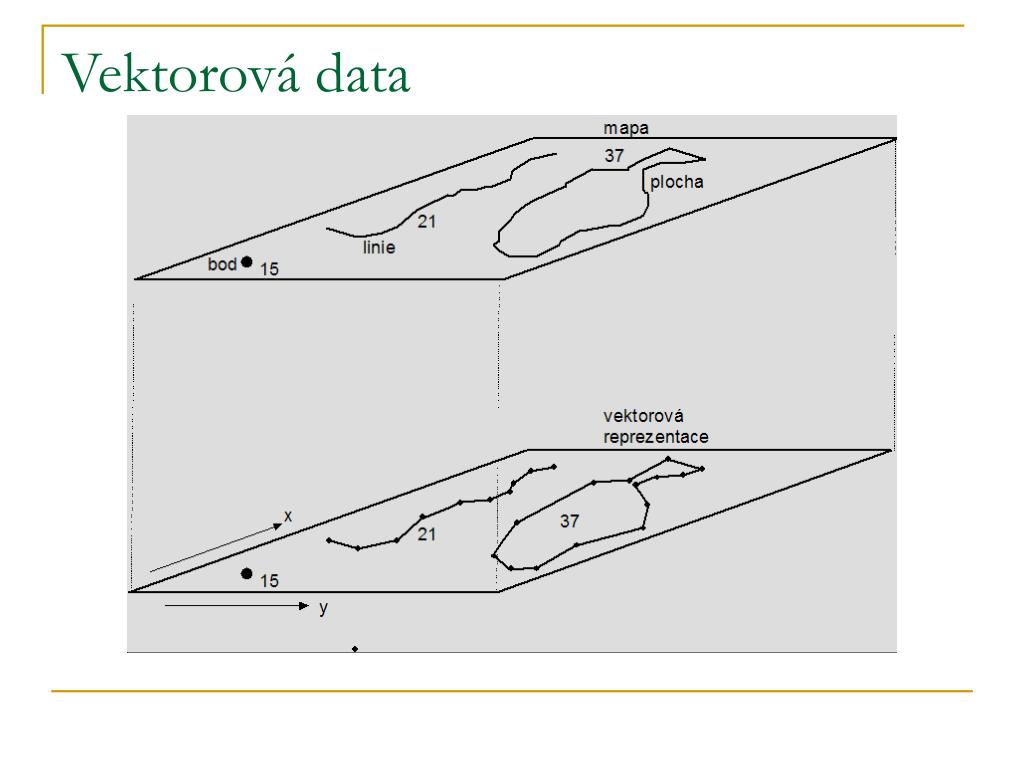

Vektorová data
  • bod definován souřadnicemi x, y
  • linie – soubor bodů o souřadnicích x, y
  • polygon – taktéž více bodů, je uzavřený
  • body označujeme vertex (z angl. – vrchol)
  • primární zdroj – totální stanice, GPS, …
  • sekundárně – digitalizace (vektorizace) map, družicových snímků, …
vektorov data2
Vektorová data

výhody nevýhody

  • lze pracovat s jednotlivými objekty jako se samostatnými celky
  • menší náročnost na paměť
  • dobrá reprezentace jevové struktury dat
  • vysoká geometrická přesnost
  • kvalitní grafika, přesné kreslení, znázornění blízké mapám
  • jednoduché vyhledávání, úpravy a generalizace objektů a jejich atributů
  • výpočtová náročnost (problémy při náročných analytických operacích)
  • komplikovanost datové struktury
  • složitější odpovědi na polohové dotazy
  • obtížná tvorba překryvů vektorových vrstev
  • problémy při modelování a simulaci jevů
rastrov data

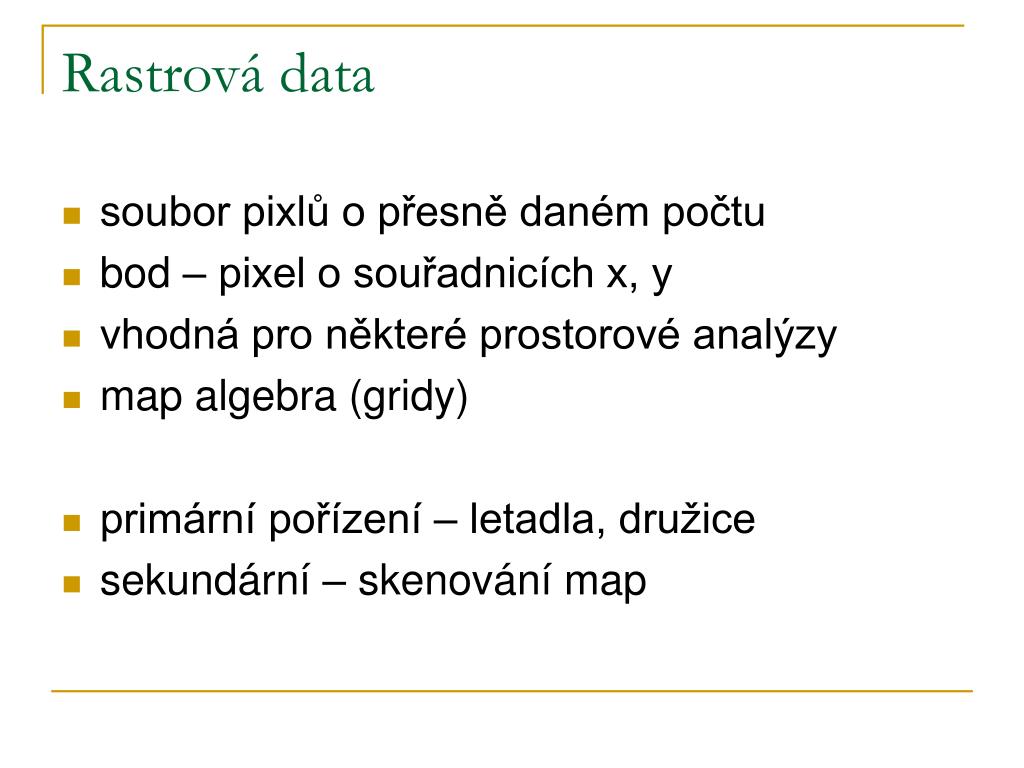

Rastrová data
  • soubor pixlů o přesně daném počtu
  • bod – pixel o souřadnicích x, y
  • vhodná pro některé prostorové analýzy
  • map algebra (gridy)
  • primární pořízení – letadla, družice
  • sekundární – skenování map
rastrov data2

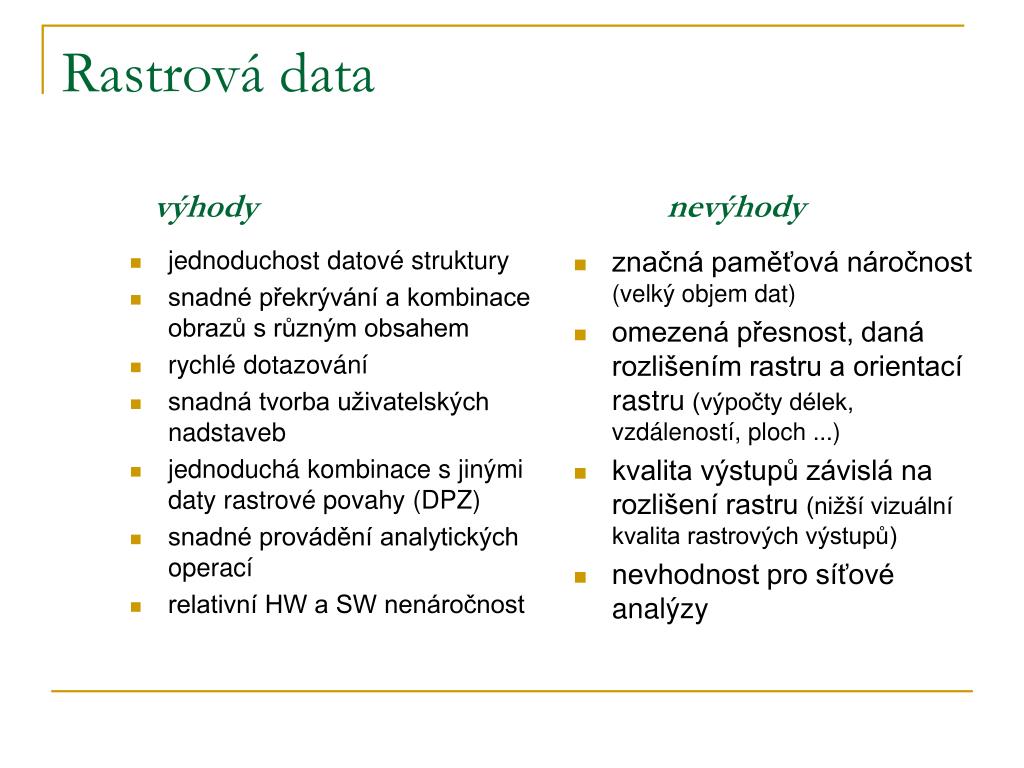

jednoduchost datové struktury

snadné překrývání a kombinace obrazů s různým obsahem

rychlé dotazování

snadná tvorba uživatelských nadstaveb

jednoduchá kombinace s jinými daty rastrové povahy (DPZ)

snadné provádění analytických operací

relativní HW a SW nenáročnost

Rastrová data

výhody nevýhody

  • značná paměťová náročnost (velký objem dat)
  • omezená přesnost, daná rozlišením rastru a orientací rastru (výpočty délek, vzdáleností, ploch ...)
  • kvalita výstupů závislá na rozlišení rastru (nižší vizuální kvalita rastrových výstupů)
  • nevhodnost pro síťové analýzy
konverze dat
Konverze dat

rasterizace

vektorizace

geometrick topologie

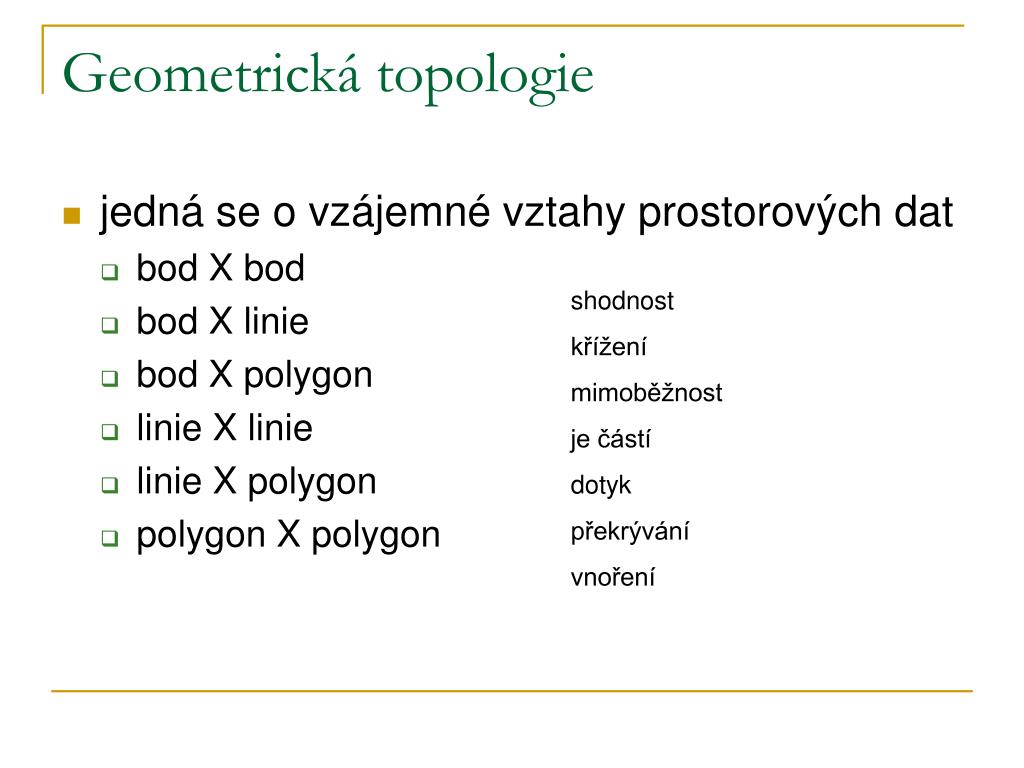

Geometrická topologie
  • jedná se o vzájemné vztahy prostorových dat
    • bod X bod
    • bod X linie
    • bod X polygon
    • linie X linie
    • linie X polygon
    • polygon X polygon

shodnost

křížení

mimoběžnost

je částí

dotyk

překrývání

vnoření

multimedi ln data
Multimediální data
  • obraz
  • zvuk
  • video
  • virtuální realita
metadata

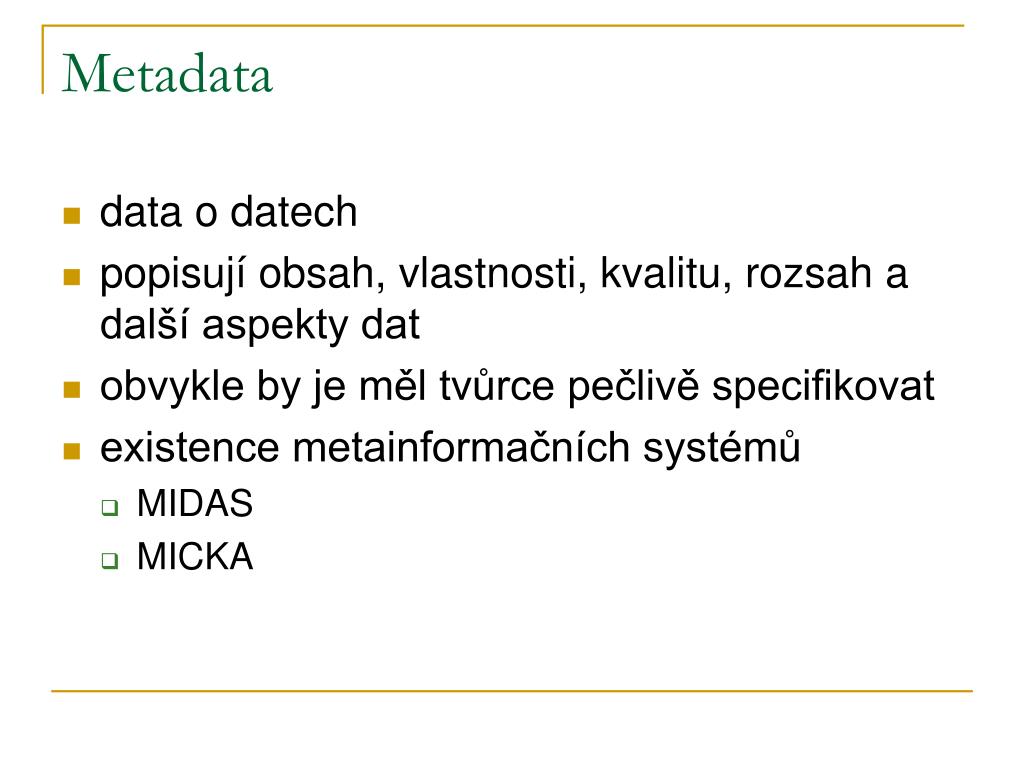

Metadata
  • data o datech
  • popisují obsah, vlastnosti, kvalitu, rozsah a další aspekty dat
  • obvykle by je měl tvůrce pečlivě specifikovat
  • existence metainformačních systémů
    • MIDAS
    • MICKA
g i s1

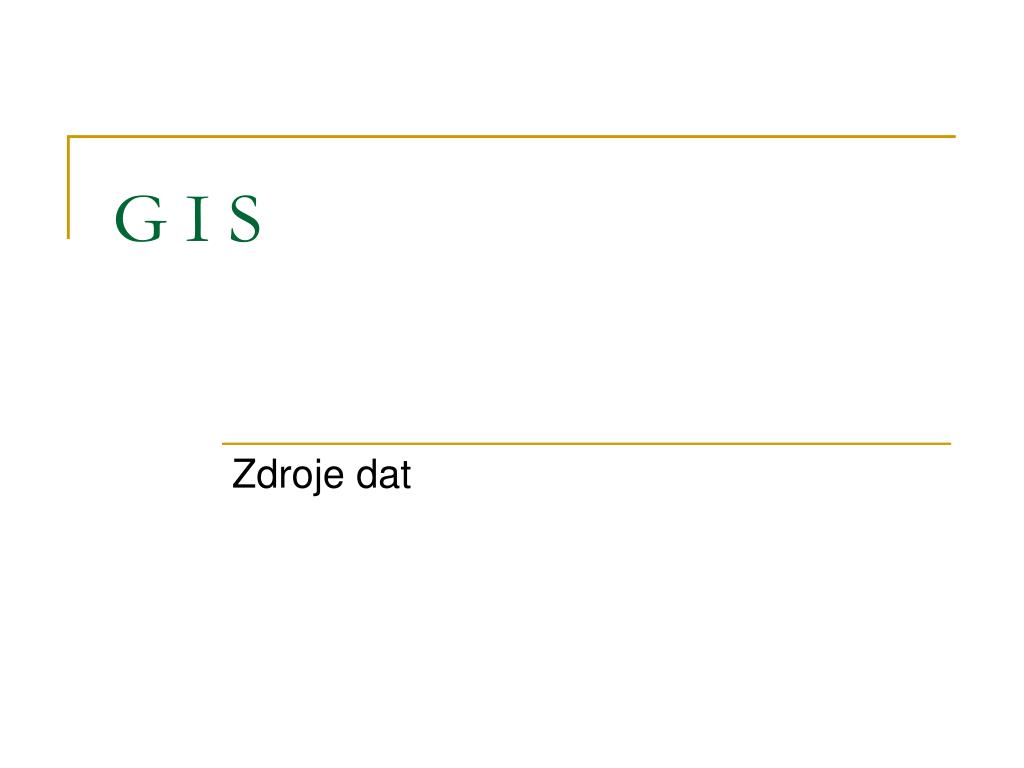

G I S

Zdroje dat

zdroje dat gis

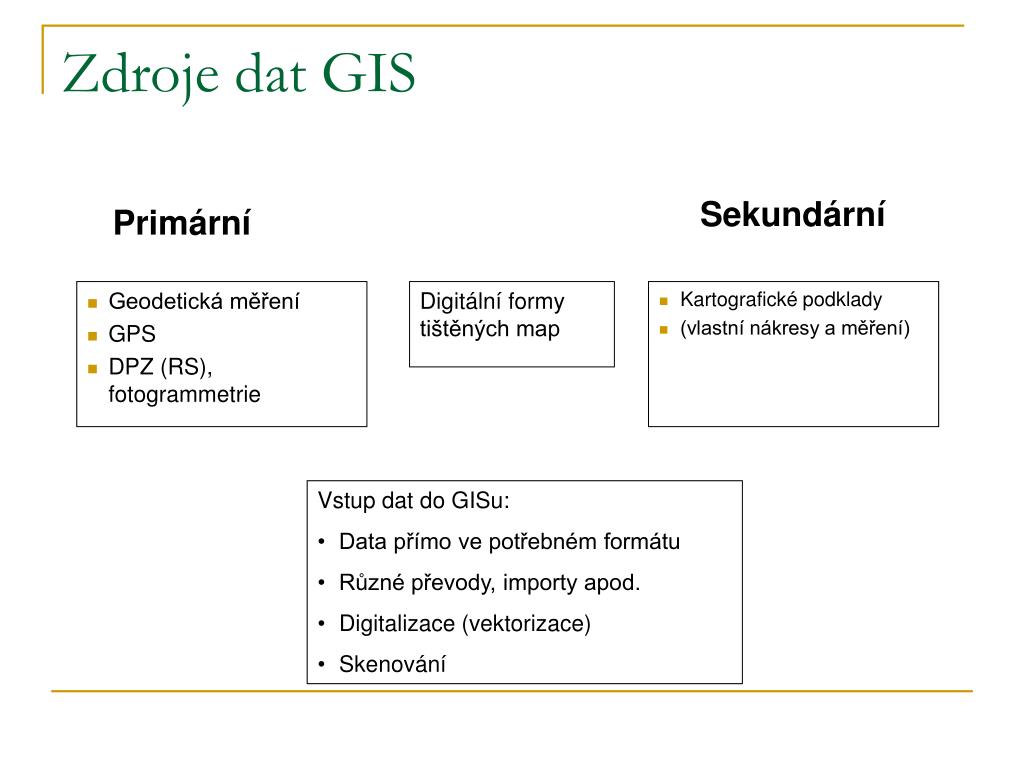

Zdroje dat GIS

Sekundární

Primární

  • Geodetická měření
  • GPS
  • DPZ (RS), fotogrammetrie

Digitální formy tištěných map

  • Kartografické podklady
  • (vlastní nákresy a měření)
  • Vstup dat do GISu:
  • Data přímo ve potřebném formátu
  • Různé převody, importy apod.
  • Digitalizace (vektorizace)
  • Skenování
topografie
Topografie
  • ZABAGED
  • DMÚ25, DMÚ100
  • Rastrová reprezentace ZM
    • RZM10
    • RZM25
    • RZM50
    • RZM100
zabaged
ZABAGED
  • digitální geografický model území České republiky
  • měřítko 1 : 10 000
  • 106 typů geografických objektů
  • vybrané údaje o geodetických, výškových a tíhových bodech
  • www.cuzk.cz
zabaged1

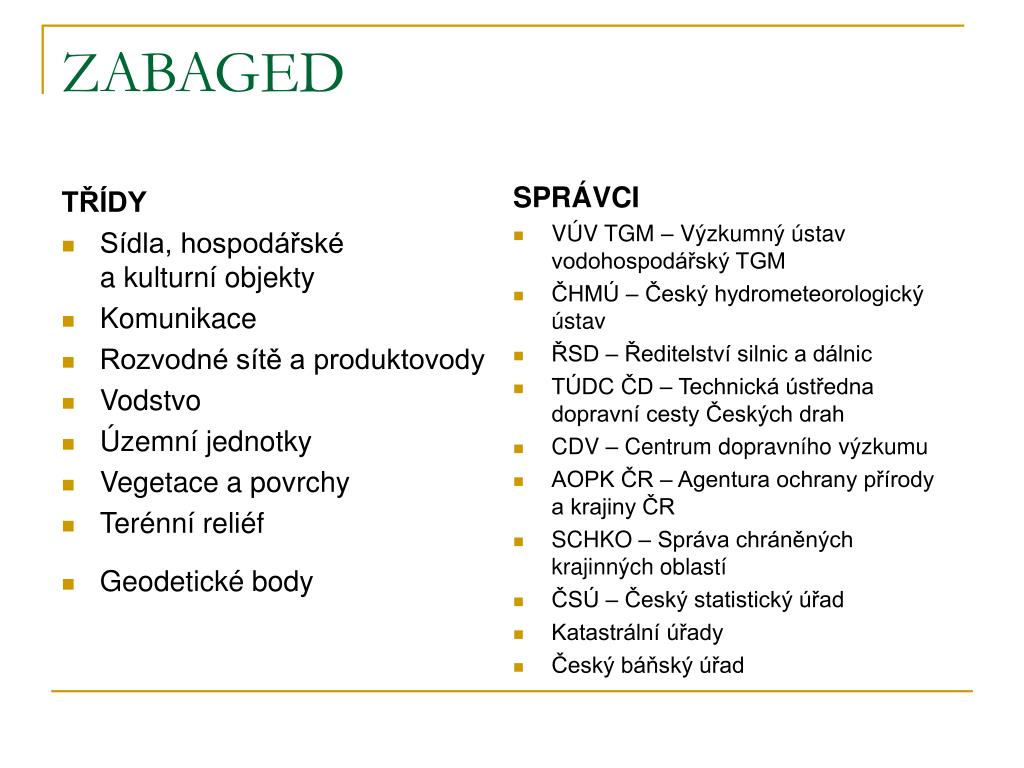

ZABAGED

SPRÁVCI

  • VÚV TGM – Výzkumný ústav vodohospodářský TGM
  • ČHMÚ – Český hydrometeorologický ústav
  • ŘSD – Ředitelství silnic a dálnic
  • TÚDC ČD – Technická ústředna dopravní cesty Českých drah
  • CDV – Centrum dopravního výzkumu
  • AOPK ČR – Agentura ochrany přírody a krajiny ČR
  • SCHKO – Správa chráněných krajinných oblastí
  • ČSÚ – Český statistický úřad
  • Katastrální úřady
  • Český báňský úřad

TŘÍDY

  • Sídla, hospodářské a kulturní objekty
  • Komunikace
  • Rozvodné sítě a produktovody
  • Vodstvo
  • Územní jednotky
  • Vegetace a povrchy
  • Terénní reliéf
  • Geodetické body
dm 25

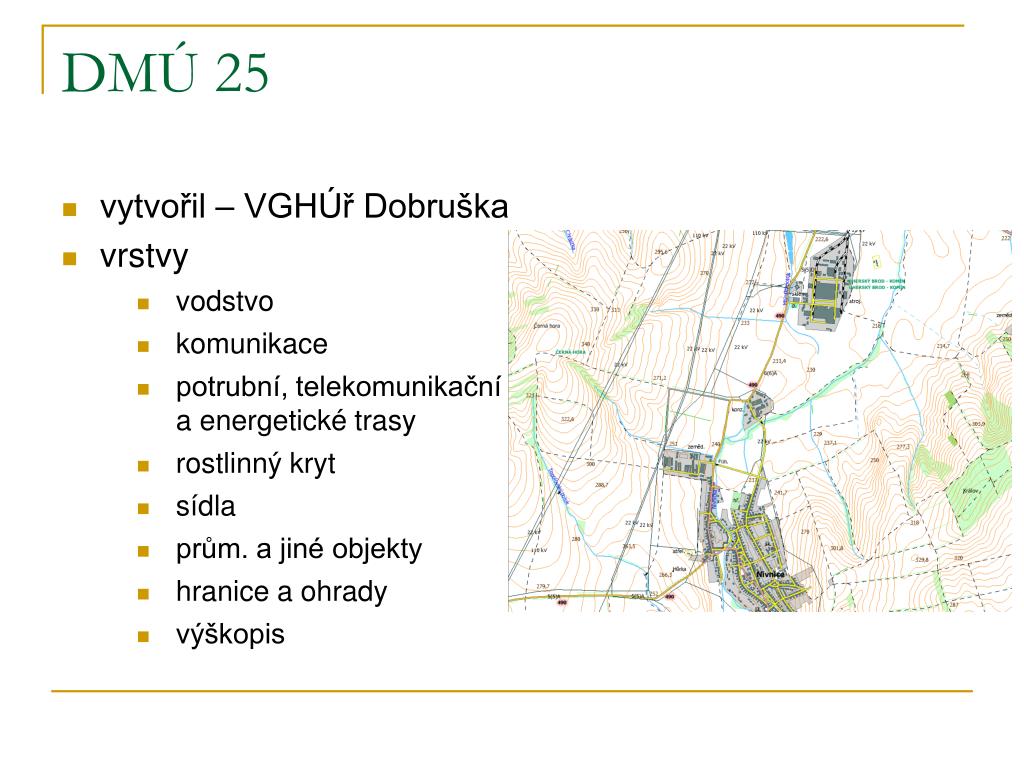

DMÚ 25
  • vytvořil – VGHÚř Dobruška
  • vrstvy
      • vodstvo
      • komunikace
      • potrubní, telekomunikační a energetické trasy
      • rostlinný kryt
      • sídla
      • prům. a jiné objekty
      • hranice a ohrady
      • výškopis
leteck sn mky
letecké snímky
  • VGHÚř Dobruška
  • GEODIS Brno
    • také využití PixoView (šikmé snímkování)
  • rozlišení až 20 cm
katastr ln data

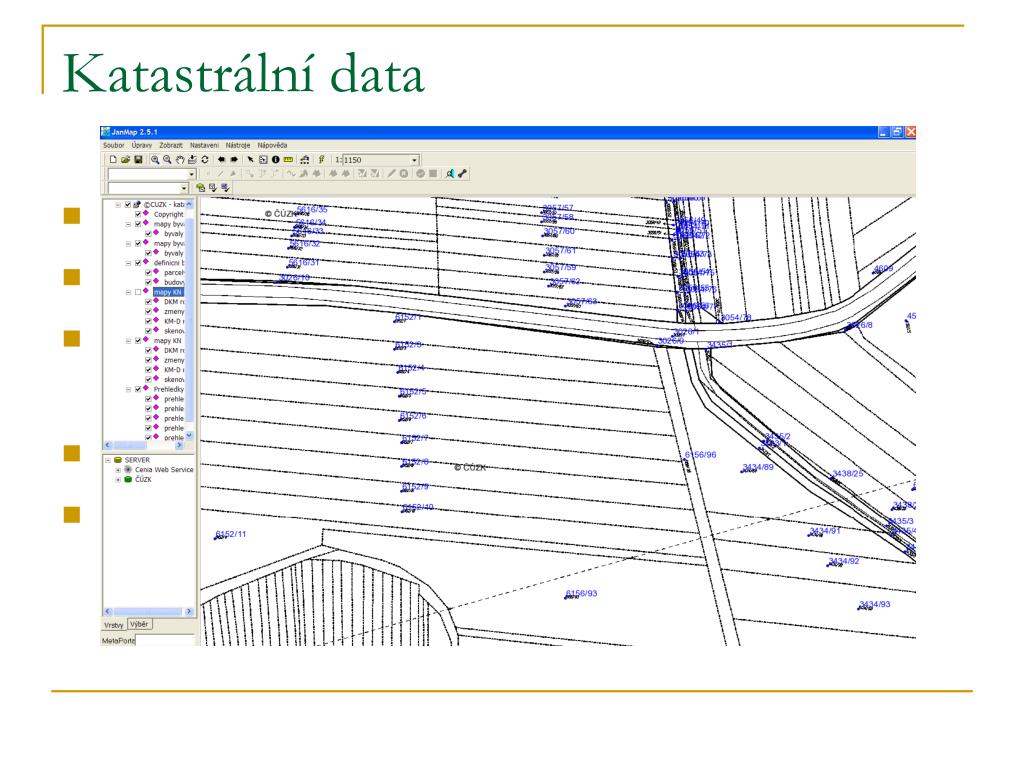

Katastrální data
  • registr katastru nemovitostí
  • ISKN
  • soubor geodetických informací
    • DKM, KM-D
  • soubor popisných informací
  • výměnný formát katastrální (VFK)
geologick data

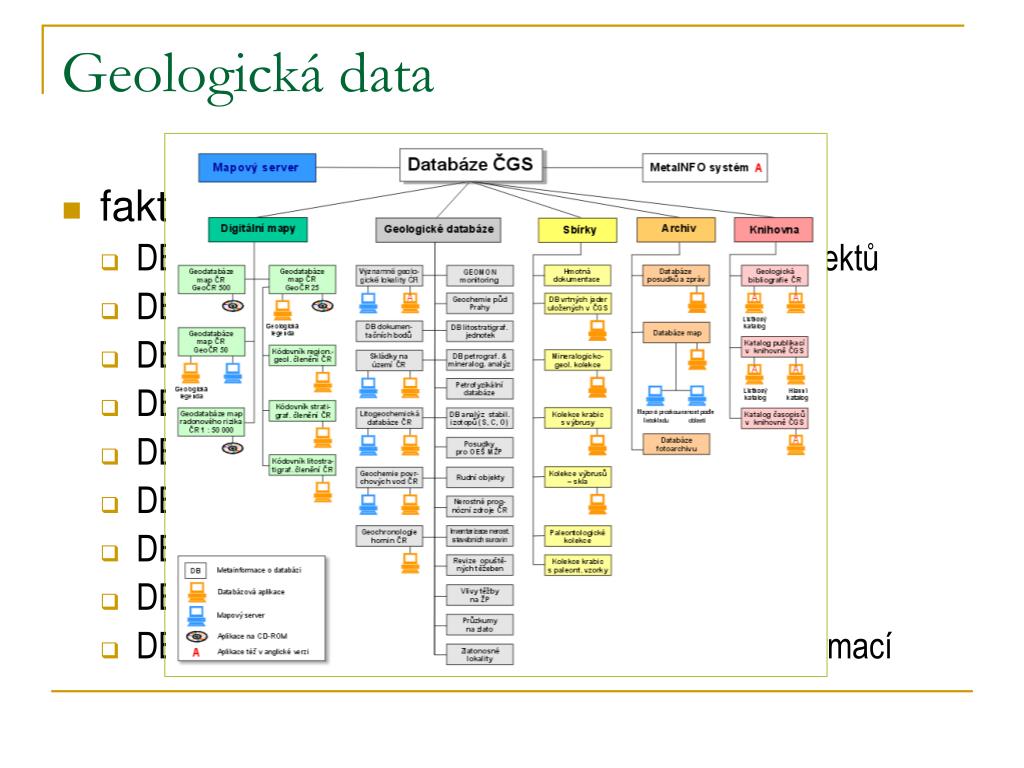

Geologická data
  • faktografické databáze
    • DB vrtů a dalších geologicky dokumentovaných objektů
    • DB hydrogeologických objektů
    • DB hmotné dokumentace
    • DB mapové geologické prozkoumanosti
    • DB hydrogeologické regionální prozkoumanosti
    • DB poddolovaných území
    • DB hlavních důlních děl
    • DB starých důlních děl
    • DB sesuvů a jiných nebezpečných svahových deformací

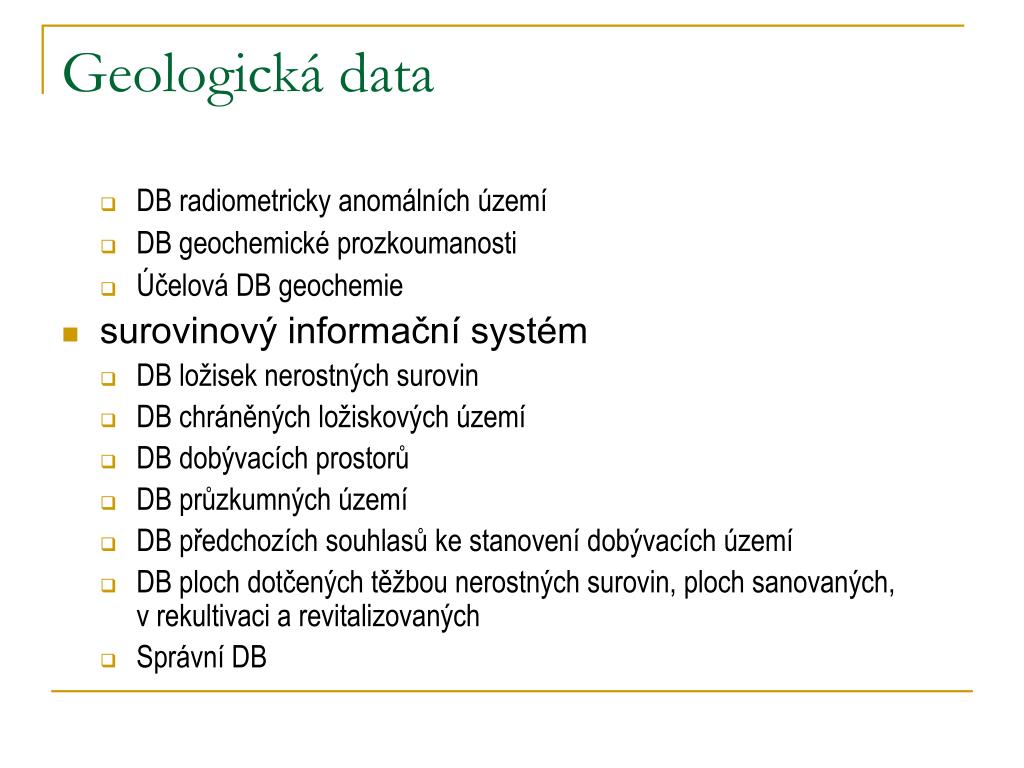

geologick data1
Geologická data
    • DB radiometricky anomálních území
    • DB geochemické prozkoumanosti
    • Účelová DB geochemie
  • surovinový informační systém
    • DB ložisek nerostných surovin
    • DB chráněných ložiskových území
    • DB dobývacích prostorů
    • DB průzkumných území
    • DB předchozích souhlasů ke stanovení dobývacích území
    • DB ploch dotčených těžbou nerostných surovin, ploch sanovaných, v rekultivaci a revitalizovaných
    • Správní DB
eearth
eEarth
  • Česká geologická služba
  • elektronický přístup ke geologickým datům evropských databází vrtů
  • 6 zemí EU:
  • www.eearth.eu
  • www.geofond.cz/mapsphere/EEARTH

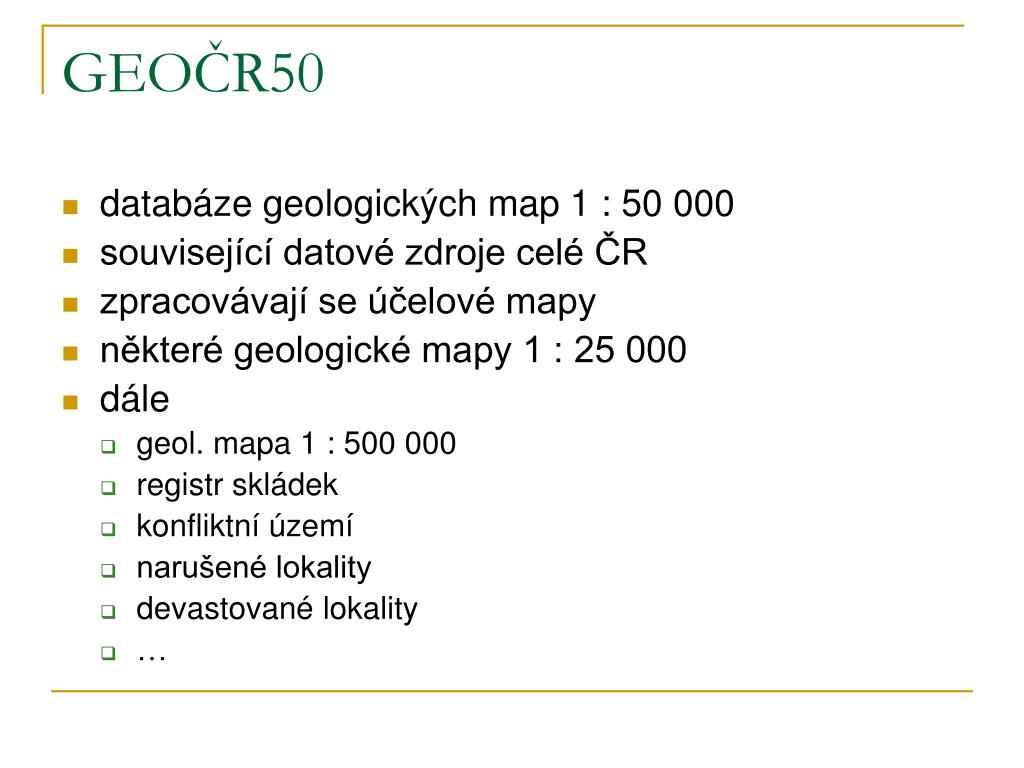

geo r50
GEOČR50
  • databáze geologických map 1 : 50 000
  • související datové zdroje celé ČR
  • zpracovávají se účelové mapy
  • některé geologické mapy 1 : 25 000
  • dále
    • geol. mapa 1 : 500 000
    • registr skládek
    • konfliktní území
    • narušené lokality
    • devastované lokality
geo r500
GEOČR500
  • Atlas geologických map České republiky
  • 11 map (500) na CD
  • ČGS, ArcData, GISAT, ČÚZK, Geofyzika
    • Geologická mapa
    • Radiometrická mapa
    • Geomagnetická mapa
    • Mapa radonového rizika
    • Mapa minerálních vod
    • Metalogenetická mapa
    • Gravimetrická mapa
    • Digitální výškopis
    • Mapa krajinného pokryvu
    • Topografická mapa
heis v v

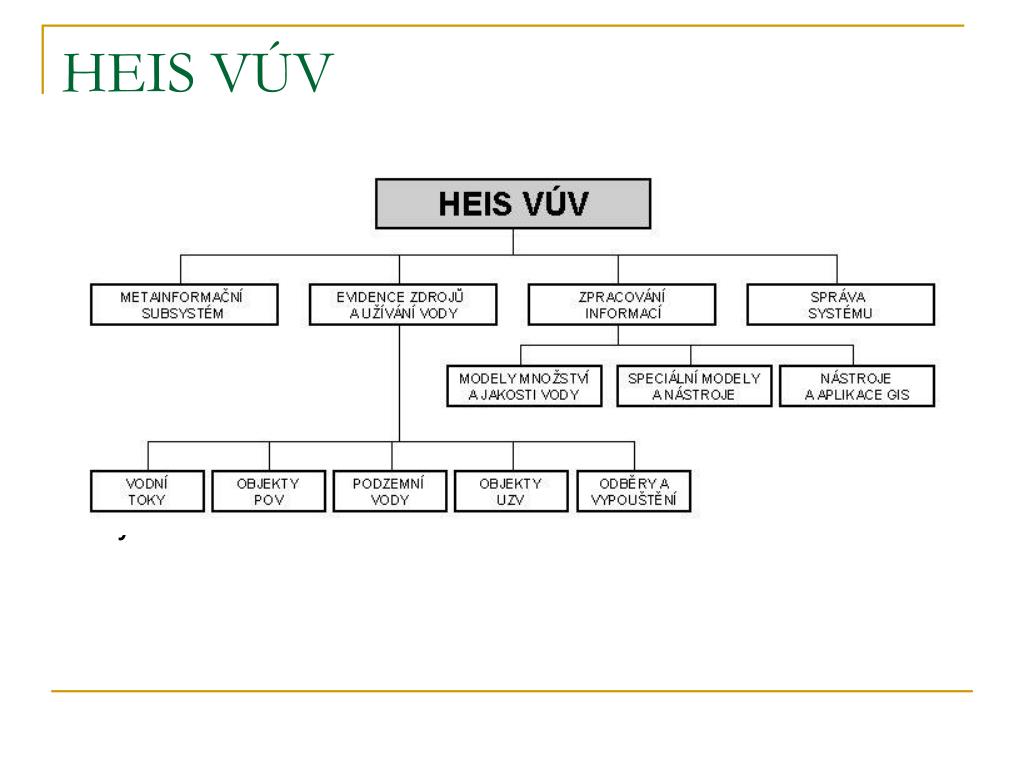

HEIS VÚV
  • hydroekologický informační systém
  • sledování, evidence, aktualizace a analýza hydrologie ČR
  • výzkum stavu, užívání a změn vodních ekosystémů a jejich vazeb v krajině a souvisejících environmentálních rizik
  • odborná podpora ochrany vod, protipovodňová prevence a hospodaření s odpady a obaly, založená na uvedeném výzkumu
clidata
CLIDATA
  • meteorologická data
  • Český hydrometeorologický ústav
  • kompletní seznam dostupných dat na www.clidata.cz
  • data zpoplatněna
  • studenti
    • do 5 000 Kč – poplatek 500
    • 5 000 – 50 000 – 10% ceny
    • nad 50 000 – plná cena
data v ochran p rody

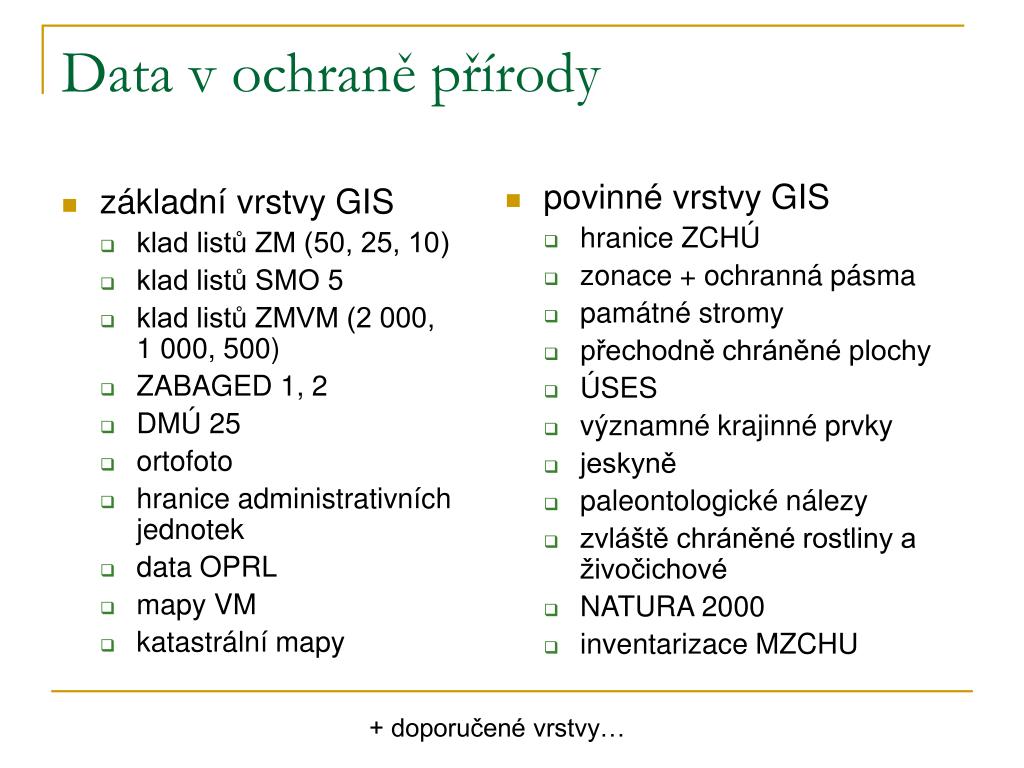

Data v ochraně přírody
  • povinné vrstvy GIS
    • hranice ZCHÚ
    • zonace + ochranná pásma
    • památné stromy
    • přechodně chráněné plochy
    • ÚSES
    • významné krajinné prvky
    • jeskyně
    • paleontologické nálezy
    • zvláště chráněné rostliny a živočichové
    • NATURA 2000
    • inventarizace MZCHU
  • základní vrstvy GIS
    • klad listů ZM (50, 25, 10)
    • klad listů SMO 5
    • klad listů ZMVM (2 000, 1 000, 500)
    • ZABAGED 1, 2
    • DMÚ 25
    • ortofoto
    • hranice administrativních jednotek
    • data OPRL
    • mapy VM
    • katastrální mapy

+ doporučené vrstvy…

jednotn informa n syst m ivotn ho prost edn jis p

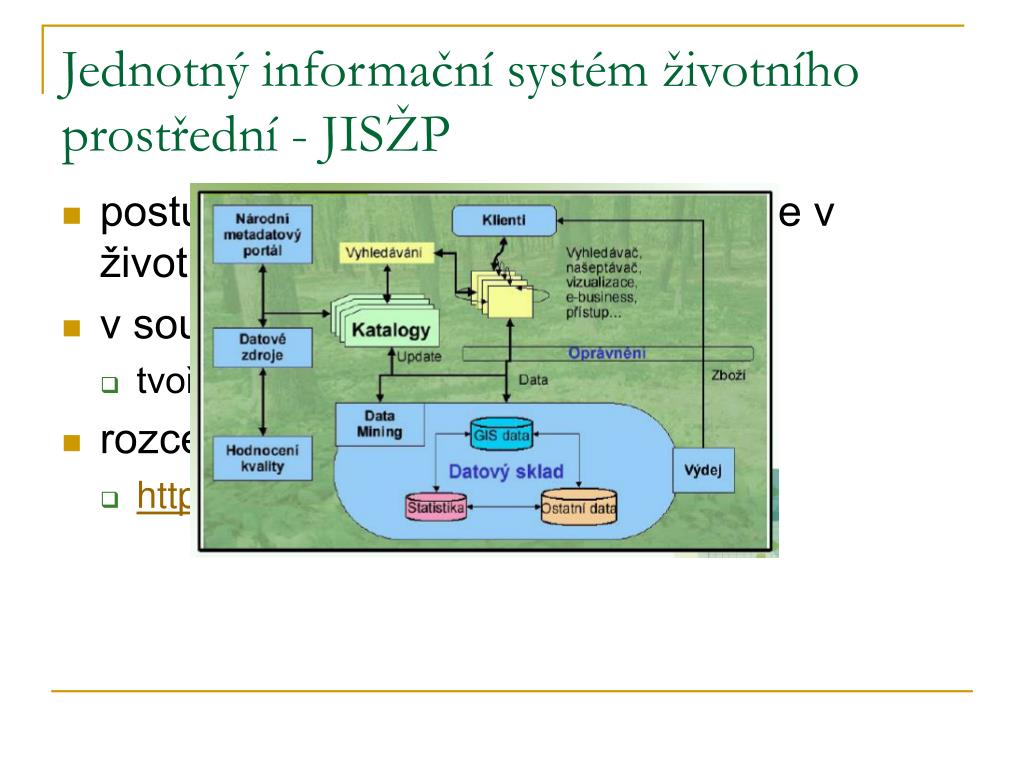

Jednotný informační systém životního prostřední - JISŽP
  • postupně propojuje informační zdroje v životním prostředí
  • v současnosti nenaplněný sen
    • tvořen 47 heterogenními IS
  • rozcestník k informacím o ŽP
    • http://portal.env.cz
slide42
ISKO
  • informační systém kvality životního prostředí
  • souhrnné informace k hodnocení stavu a vývoje kvality ovzduší
  • registr emisí zdrojů znečištění (REZZO 1-4)
  • imisní informační systém – IIS
  • garantem je ČHMÚ
slide43
…další…
  • Informační systém ochrany přírody
    • Ústřední seznam ochrany přírody; přístup z www.nature.cz
  • Integrovaný registr znečištění
    • veřejně přístupný informační systém o chemických látkách a jejich množství uvolňovaných do ovzduší, vody a půdy
    • www.irz.cz
    • Systém evidence kontaminovaných míst
    • http://sez.cenia.cz
corine land cover
Corine Land Cover
  • COoRdination of INformation on the Environment
  • sběr, koordinace a zajištění kvalitních informací o životním prostředí a přírodních zdrojích
  • CLC90: výstup – mapa vegetačního pokryvu 1 : 100 000 (44 tříd)
  • CLC2000
  • CLC2006 – součástí GMES (Global Monitoring for Environment and Security)
    • využití dat z Landsat, analýzy, zpracování obrazu
