第 12 章 设置 BIOS 参数

第 12 章 设置 BIOS 参数. 12.1 进入 BIOS 的方法. 如图 12-1 所示。. 12.1 进入 BIOS 的方法. 下面分别来介绍一下,在该 BIOS 程序主菜单中的各项功能的含义。  Standard CMOS Features (标准 CMOS 设置) 使用此菜单可对时间、日期和 IDE 设备等基本的系统设置进行设定。  Advanced BIOS Features (高级 BIOS 设置):设置系统的高级特性,如设置启动顺序等。

rupali
Download Presentation

第 12 章 设置 BIOS 参数

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 第12章 设置BIOS参数

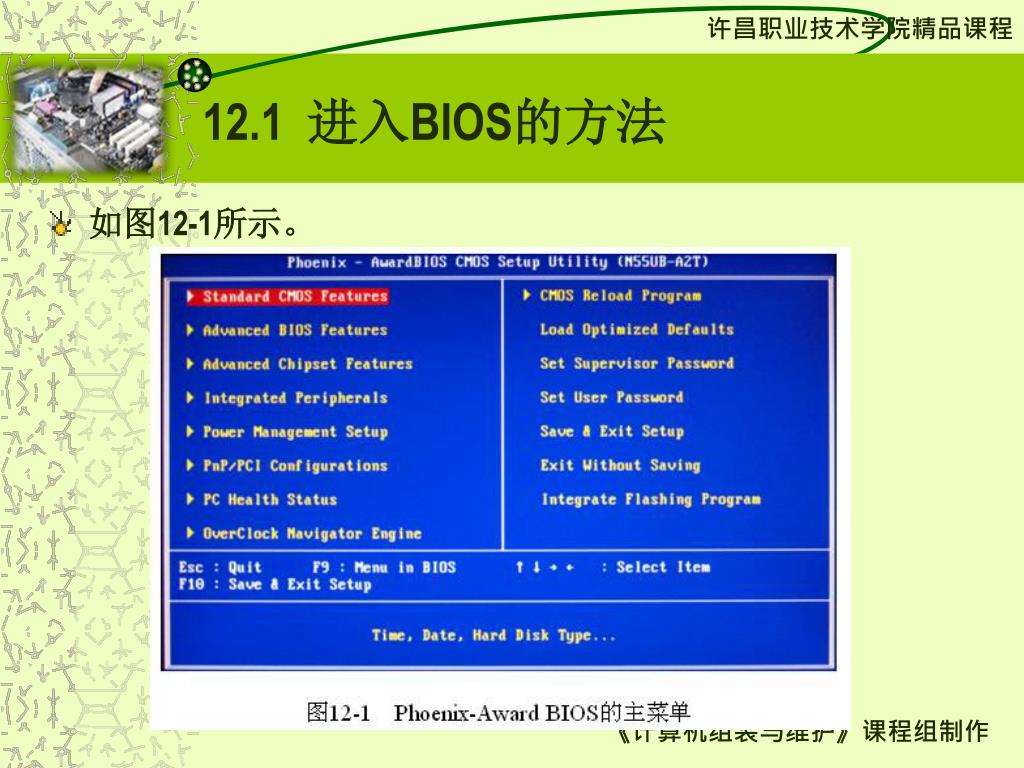

  2. 12.1 进入BIOS的方法 • 如图12-1所示。

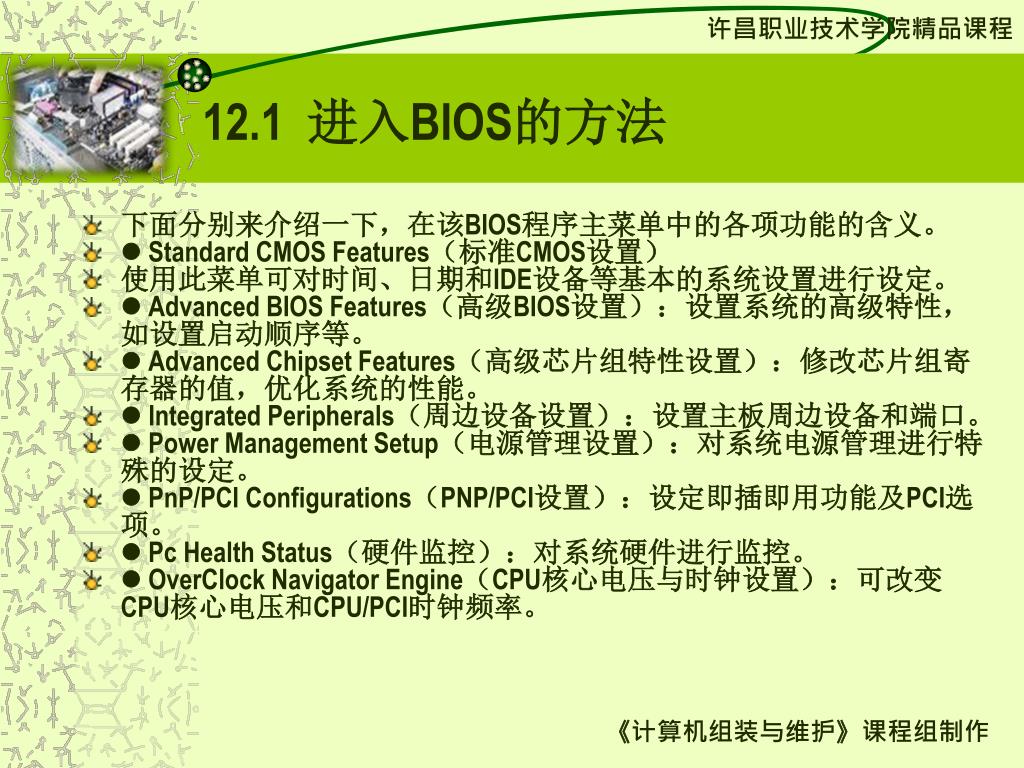

  3. 12.1 进入BIOS的方法 • 下面分别来介绍一下,在该BIOS程序主菜单中的各项功能的含义。 • Standard CMOS Features(标准CMOS设置) • 使用此菜单可对时间、日期和IDE设备等基本的系统设置进行设定。 • Advanced BIOS Features(高级BIOS设置):设置系统的高级特性,如设置启动顺序等。 • Advanced Chipset Features(高级芯片组特性设置):修改芯片组寄存器的值,优化系统的性能。 • Integrated Peripherals(周边设备设置):设置主板周边设备和端口。 • Power Management Setup(电源管理设置):对系统电源管理进行特殊的设定。 • PnP/PCI Configurations(PNP/PCI设置):设定即插即用功能及PCI选项。 • Pc Health Status(硬件监控):对系统硬件进行监控。 • OverClock Navigator Engine(CPU核心电压与时钟设置):可改变CPU核心电压和CPU/PCI时钟频率。

  4. 12.1 进入BIOS的方法 •  CMOS Reload Program(CMOS保存设置):可允许保存多套CMOS参数设置。 • Load Optimized Defaults(载入BIOS默认设置):可恢复出厂设定。 • Set Supervisor Password(设置管理员密码):可设置管理员口令。 • Set User Password(设置用户密码):可设置用户口令。 • Save & Exit Setup(保存并退出):可存储所有变更至CMOS并退出设置。 • Exit Without Saving(不保存退出):可放弃所有变更并退出系统设置。 • Integrate Flashing Program(安全刷新BIOS):可安全刷新BIOS。

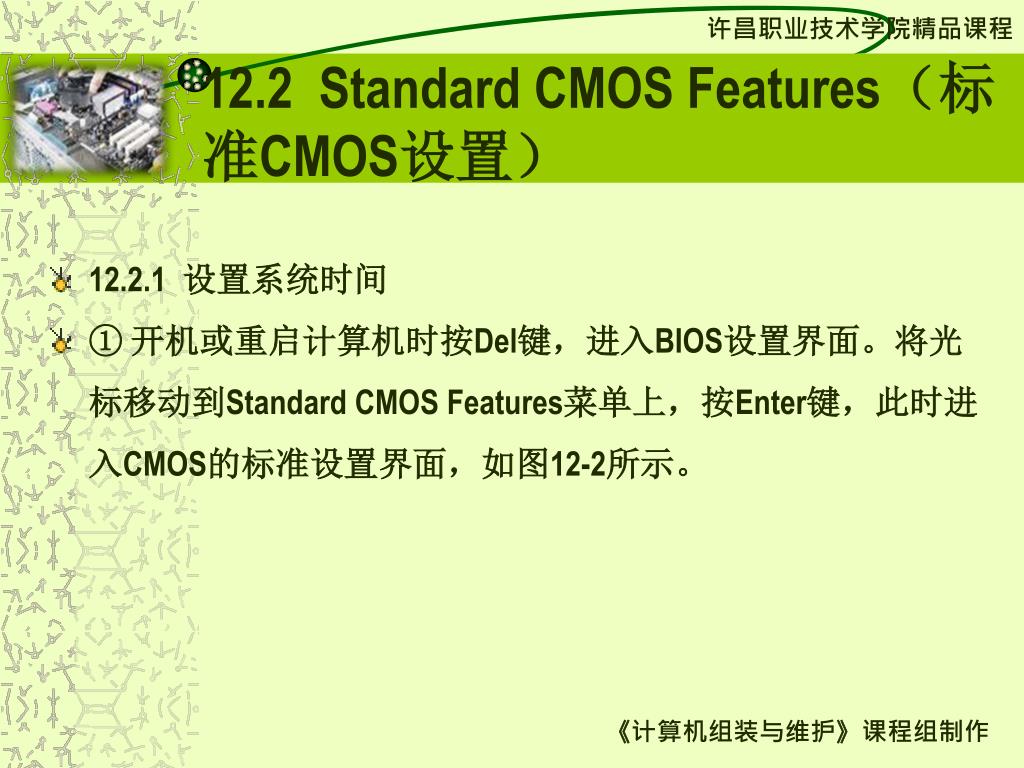

  5. 12.2 Standard CMOS Features(标准CMOS设置) • 12.2.1 设置系统时间 • ① 开机或重启计算机时按Del键,进入BIOS设置界面。将光标移动到Standard CMOS Features菜单上,按Enter键,此时进入CMOS的标准设置界面,如图12-2所示。

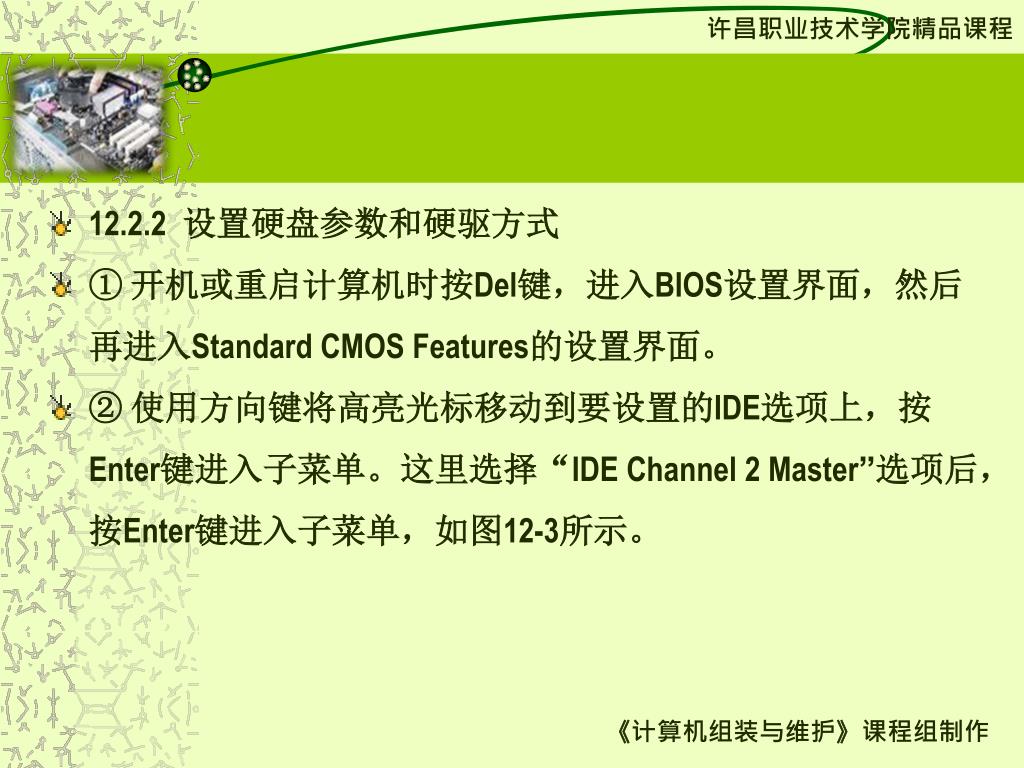

  6. 12.2.2 设置硬盘参数和硬驱方式 • ① 开机或重启计算机时按Del键,进入BIOS设置界面,然后再进入Standard CMOS Features的设置界面。 • ② 使用方向键将高亮光标移动到要设置的IDE选项上,按Enter键进入子菜单。这里选择“IDE Channel 2 Master”选项后,按Enter键进入子菜单,如图12-3所示。

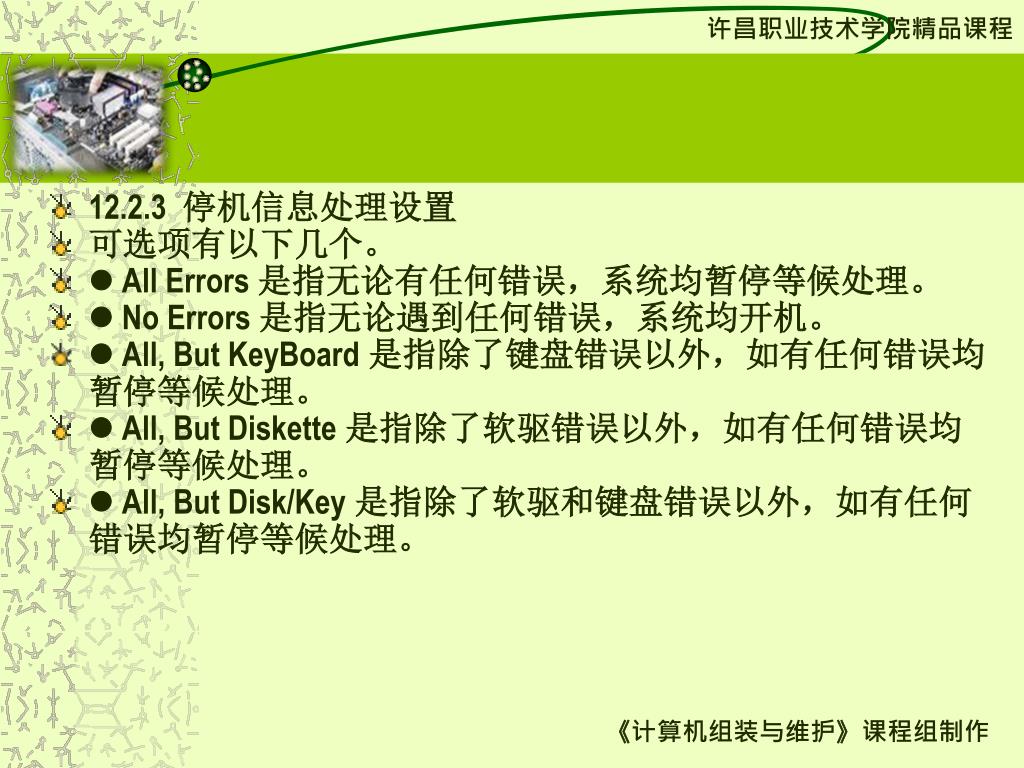

  7. 12.2.3 停机信息处理设置 • 可选项有以下几个。 • All Errors 是指无论有任何错误,系统均暂停等候处理。 • No Errors 是指无论遇到任何错误,系统均开机。 • All, But KeyBoard 是指除了键盘错误以外,如有任何错误均暂停等候处理。 • All, But Diskette 是指除了软驱错误以外,如有任何错误均暂停等候处理。 • All, But Disk/Key 是指除了软驱和键盘错误以外,如有任何错误均暂停等候处理。

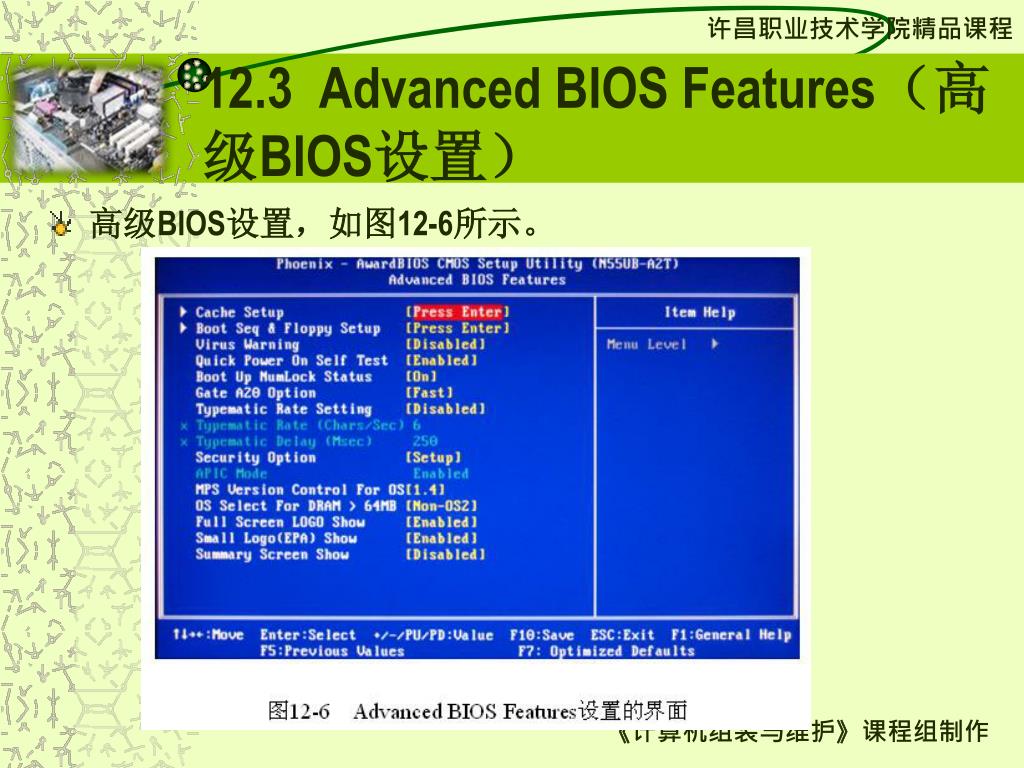

  8. 12.3 Advanced BIOS Features(高级BIOS设置) • 高级BIOS设置,如图12-6所示。

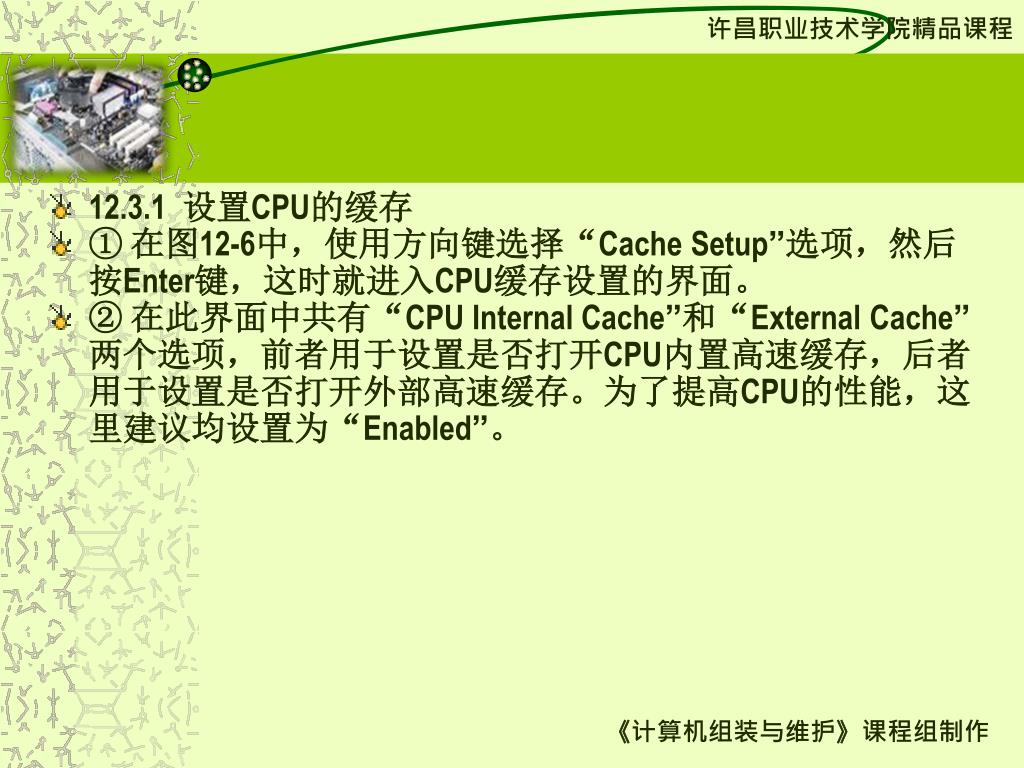

  9. 12.3.1 设置CPU的缓存 • ① 在图12-6中,使用方向键选择“Cache Setup”选项,然后按Enter键,这时就进入CPU缓存设置的界面。 • ② 在此界面中共有“CPU Internal Cache”和“External Cache”两个选项,前者用于设置是否打开CPU内置高速缓存,后者用于设置是否打开外部高速缓存。为了提高CPU的性能,这里建议均设置为“Enabled”。

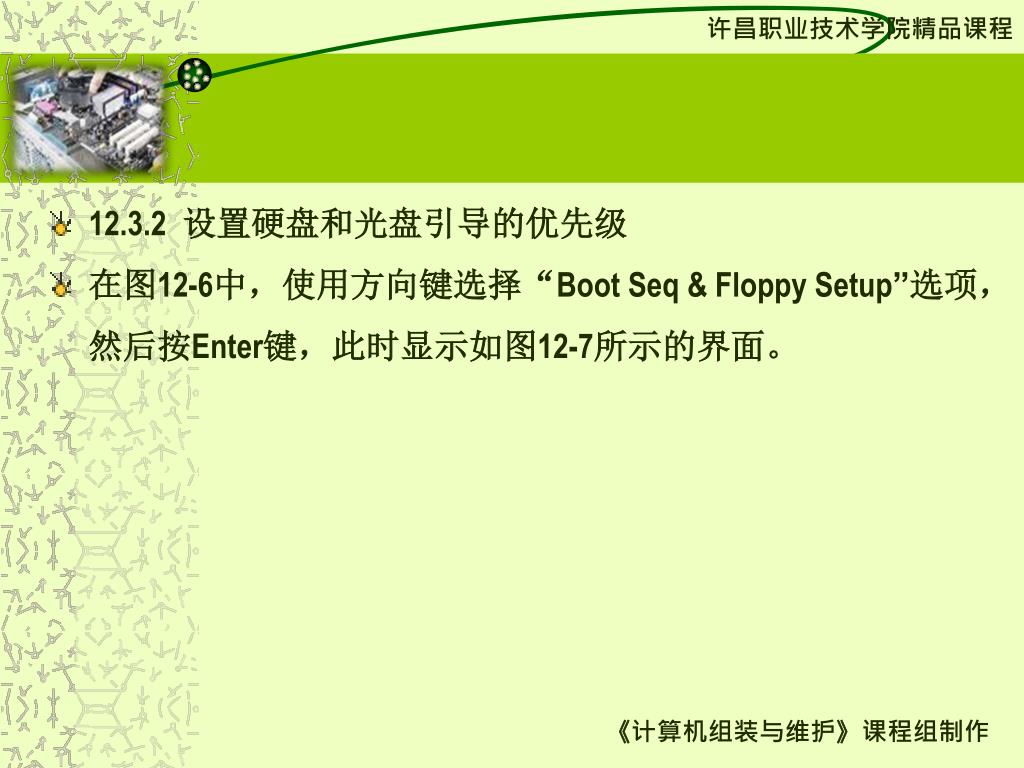

  10. 12.3.2 设置硬盘和光盘引导的优先级 • 在图12-6中,使用方向键选择“Boot Seq & Floppy Setup”选项,然后按Enter键,此时显示如图12-7所示的界面。

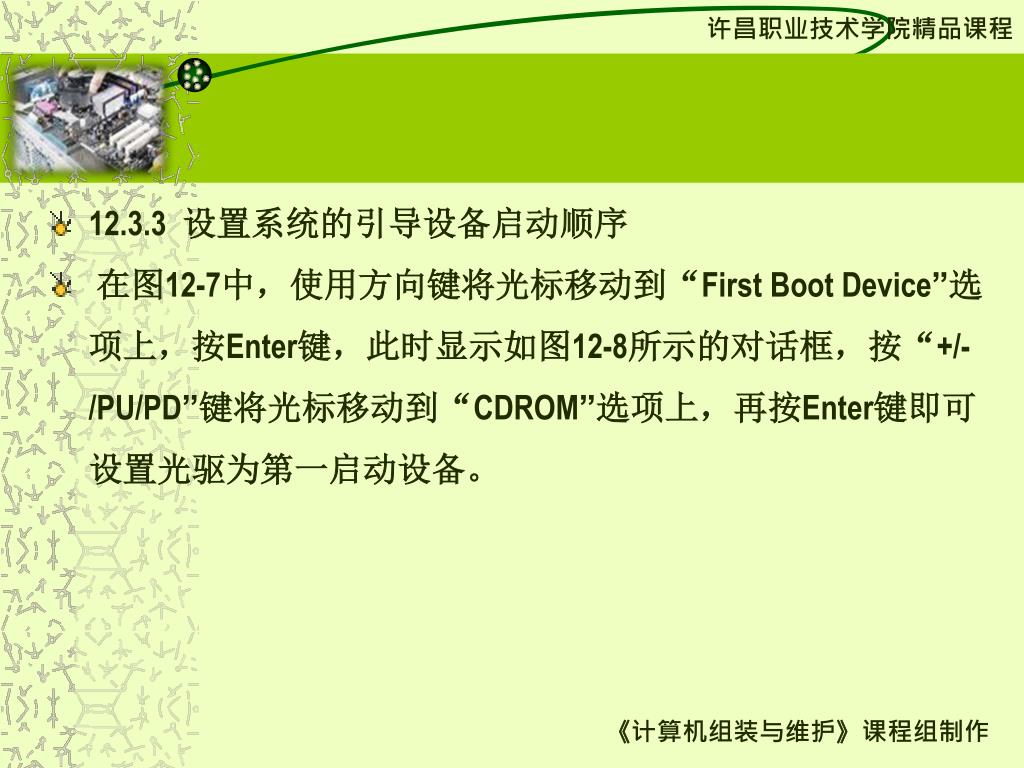

  11. 12.3.3 设置系统的引导设备启动顺序 • 在图12-7中,使用方向键将光标移动到“First Boot Device”选项上,按Enter键,此时显示如图12-8所示的对话框,按“+/-/PU/PD”键将光标移动到“CDROM”选项上,再按Enter键即可设置光驱为第一启动设备。

  12. 12.3.4 设置病毒防护功能 • 在BIOS中设置病毒防护功能,主要防止引导型病毒,可对IDE硬盘引导扇区进行保护。但是使用BIOS中的防病毒功能只能保护引导扇区和分区表不被病毒破坏,而不能防止所有的病毒。

  13. 12.3.5 高级BIOS设置中的其他设置 • 1.Quick Power On Self Test • 2.Boot UP Num Lock Status • 3.Gate A20 Option • 4.Typematic Rate Setting • 5.Security Option • 6.MPS Version Control For OS • 7.Boot OS/2 DRAM>64M

  14. 12.4 Advanced Chipset Features(高级芯片组特性设置) • 12.4.1 一般选项设置 • “PMU”:电源管理单元,默认值是“Disabled”。PMU时一种针对便携式应用的电源管理方案,它将传统的若干类电源管理器件整合在一起,以实现更高的电源转换效率和更低的功耗。 • “K8<->NB HT Width”:CPU与芯片之间HT带宽设置。本例BIOS中提供“↓16↑16”和“↓8↑8”两种选项。 • “SATA Spread Spectrum”:用于开启或关闭SATA展频功能。 • “HT Spread Spectrum”:用于开启或关闭HT展频功能。 • “SSE/SSE2 instruction”:设置对SSE/SSE2指令集的激活或关闭,默认值为“Enabled”。 • “System BIOS Cacheable”:将此选项设置为“Enabled”,可以加速系统BIOS ROM在F000h-FFFFFh地址间的存储速度,由此可以改善系统的操作性能。

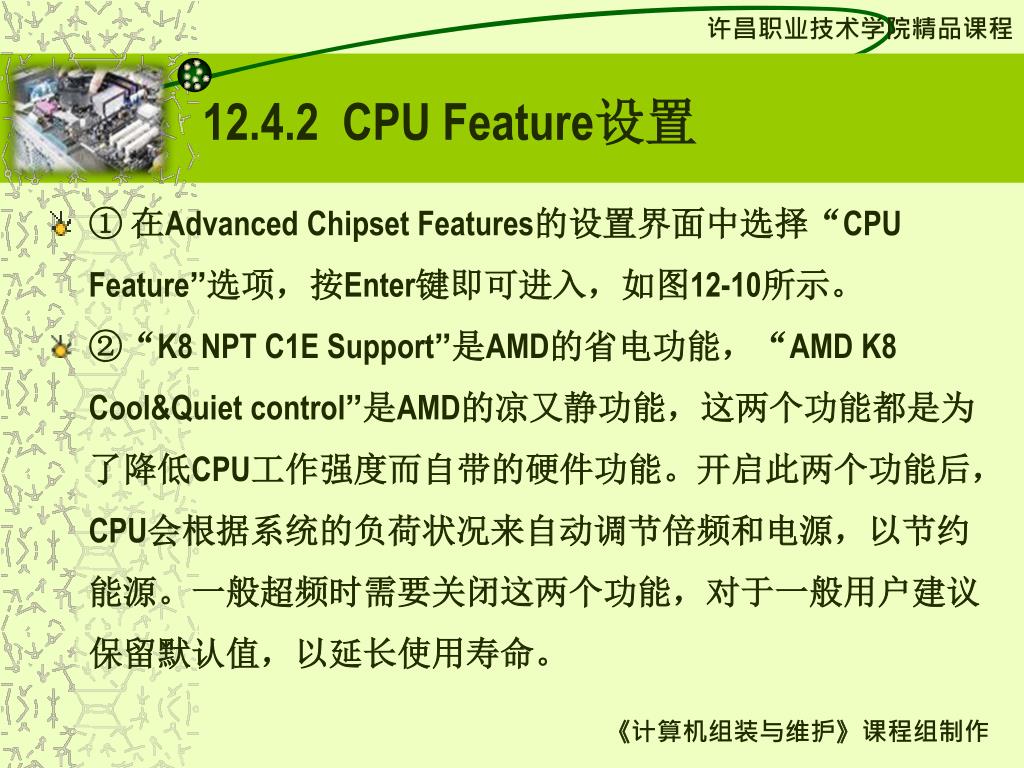

  15. 12.4.2 CPU Feature设置 • ① 在Advanced Chipset Features的设置界面中选择“CPU Feature”选项,按Enter键即可进入,如图12-10所示。 • ②“K8 NPT C1E Support”是AMD的省电功能,“AMD K8 Cool&Quiet control”是AMD的凉又静功能,这两个功能都是为了降低CPU工作强度而自带的硬件功能。开启此两个功能后,CPU会根据系统的负荷状况来自动调节倍频和电源,以节约能源。一般超频时需要关闭这两个功能,对于一般用户建议保留默认值,以延长使用寿命。

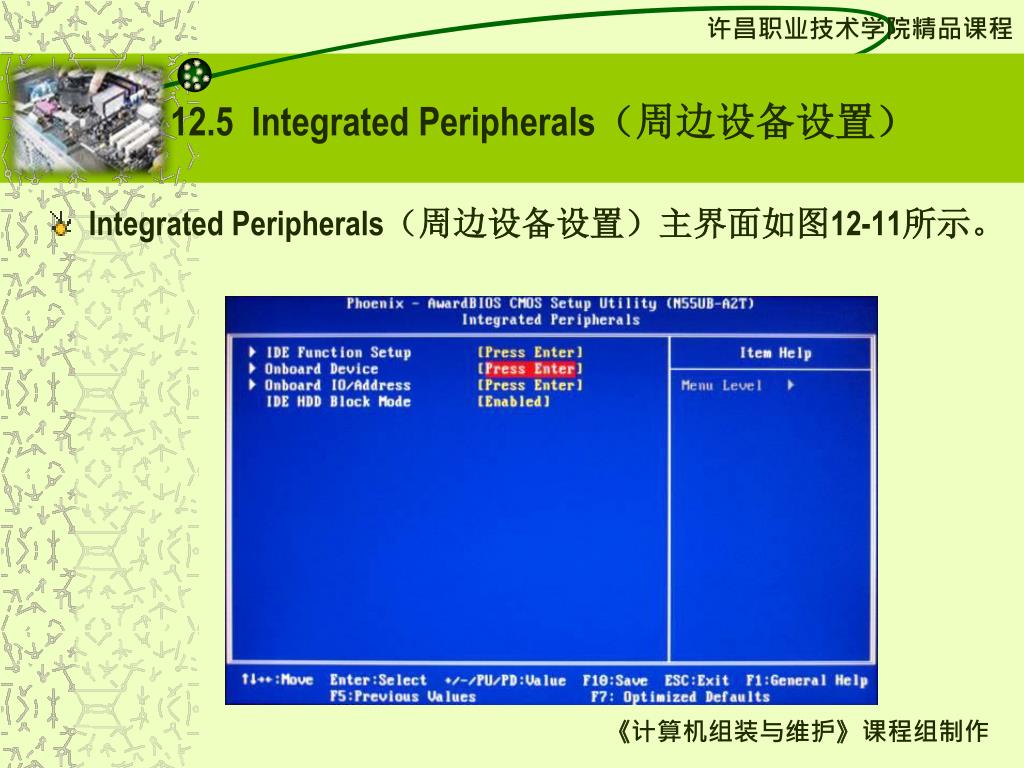

  16. 12.5 Integrated Peripherals(周边设备设置) • Integrated Peripherals(周边设备设置)主界面如图12-11所示。

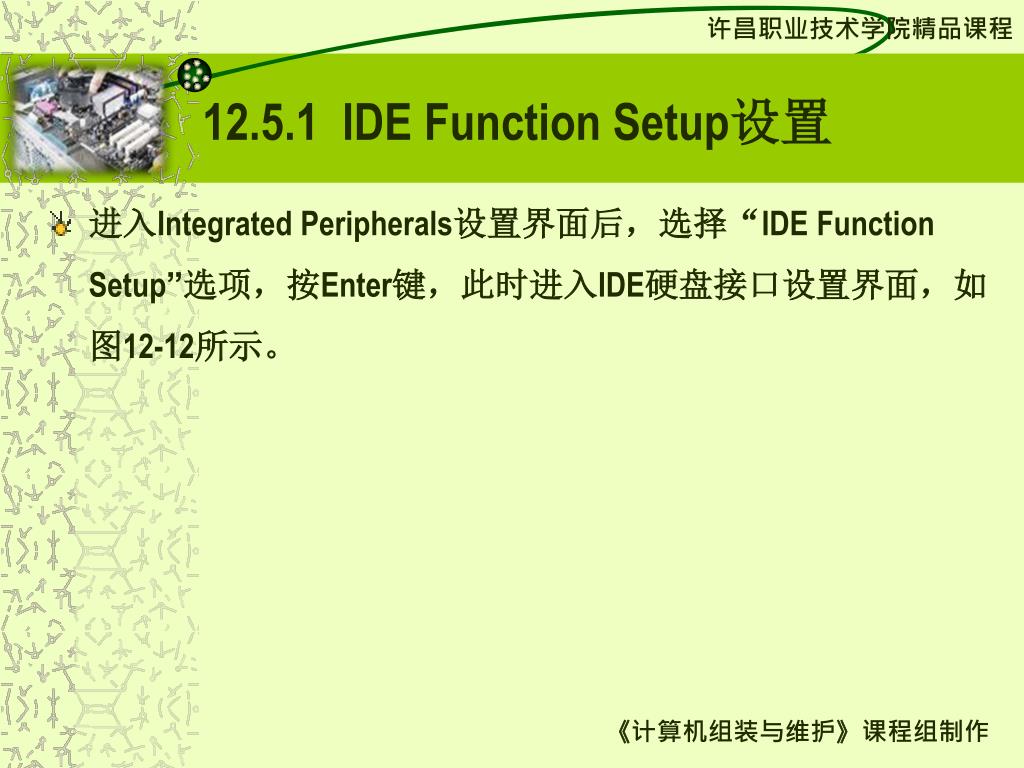

  17. 12.5.1 IDE Function Setup设置 • 进入Integrated Peripherals设置界面后,选择“IDE Function Setup”选项,按Enter键,此时进入IDE硬盘接口设置界面,如图12-12所示。

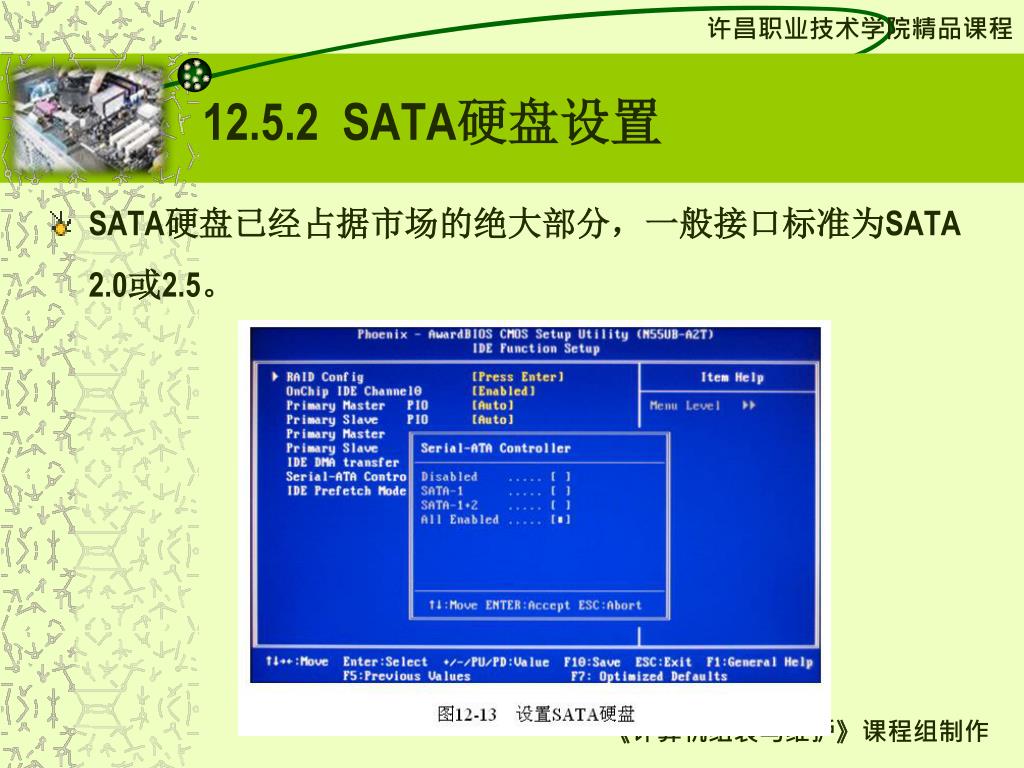

  18. 12.5.2 SATA硬盘设置 • SATA硬盘已经占据市场的绝大部分,一般接口标准为SATA 2.0或2.5。

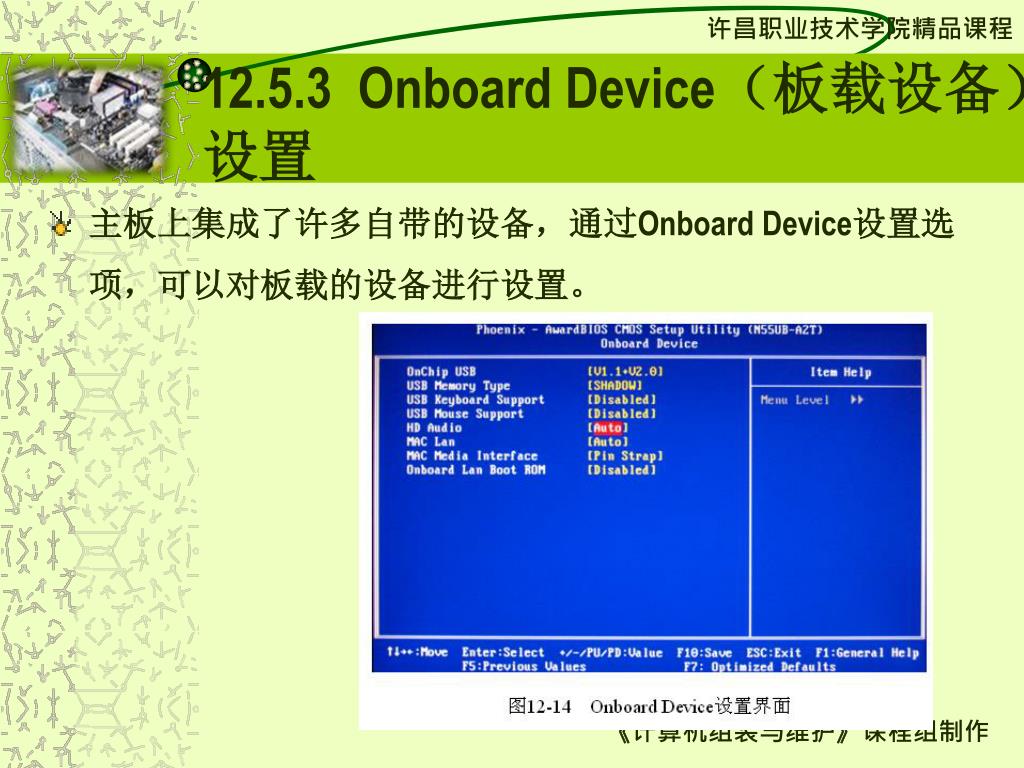

  19. 12.5.3 Onboard Device(板载设备)设置 • 主板上集成了许多自带的设备,通过Onboard Device设置选项,可以对板载的设备进行设置。

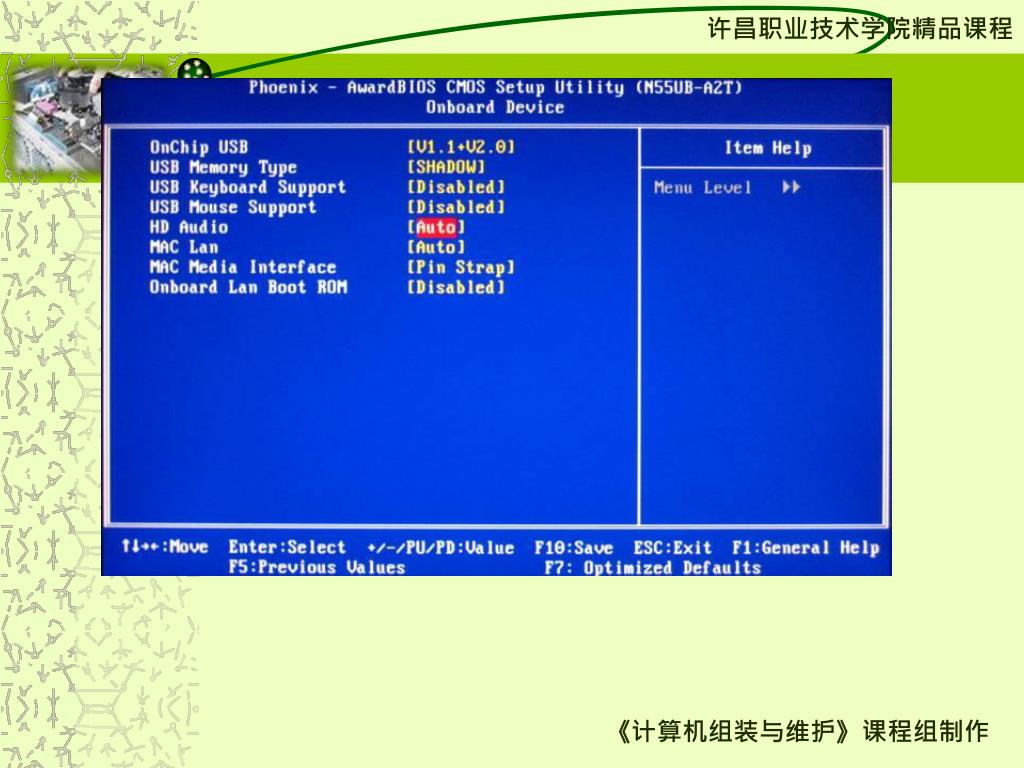

  20. 图12-14 Onboard Device设置界面

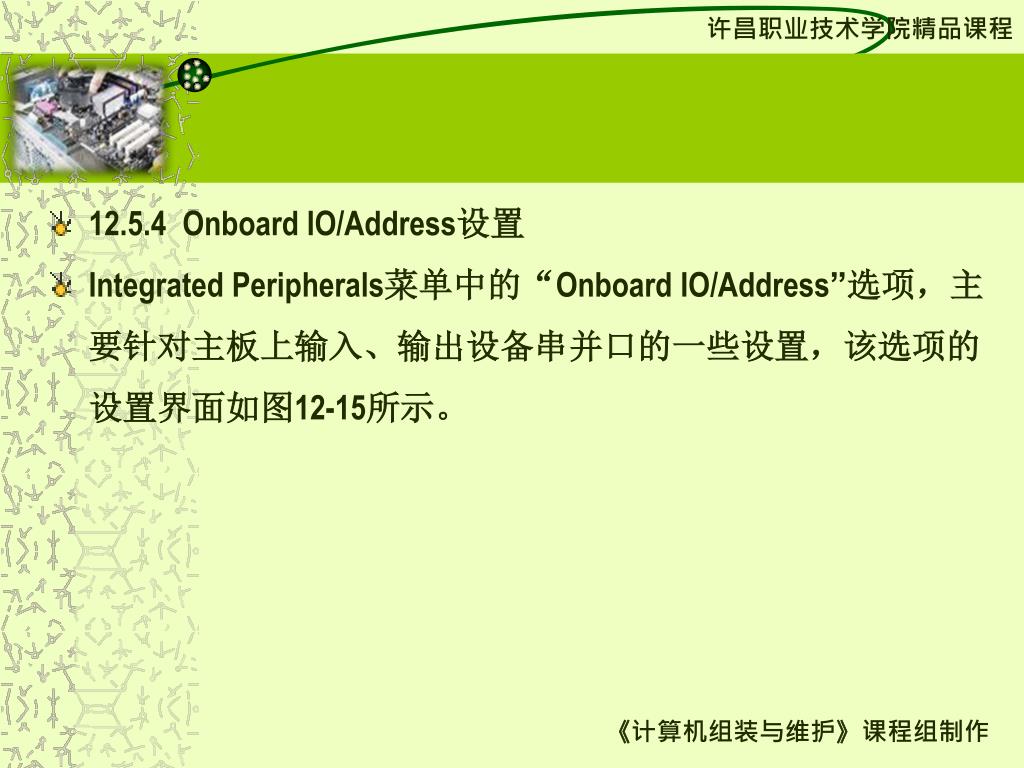

  21. 12.5.4 Onboard IO/Address设置 • Integrated Peripherals菜单中的“Onboard IO/Address”选项,主要针对主板上输入、输出设备串并口的一些设置,该选项的设置界面如图12-15所示。

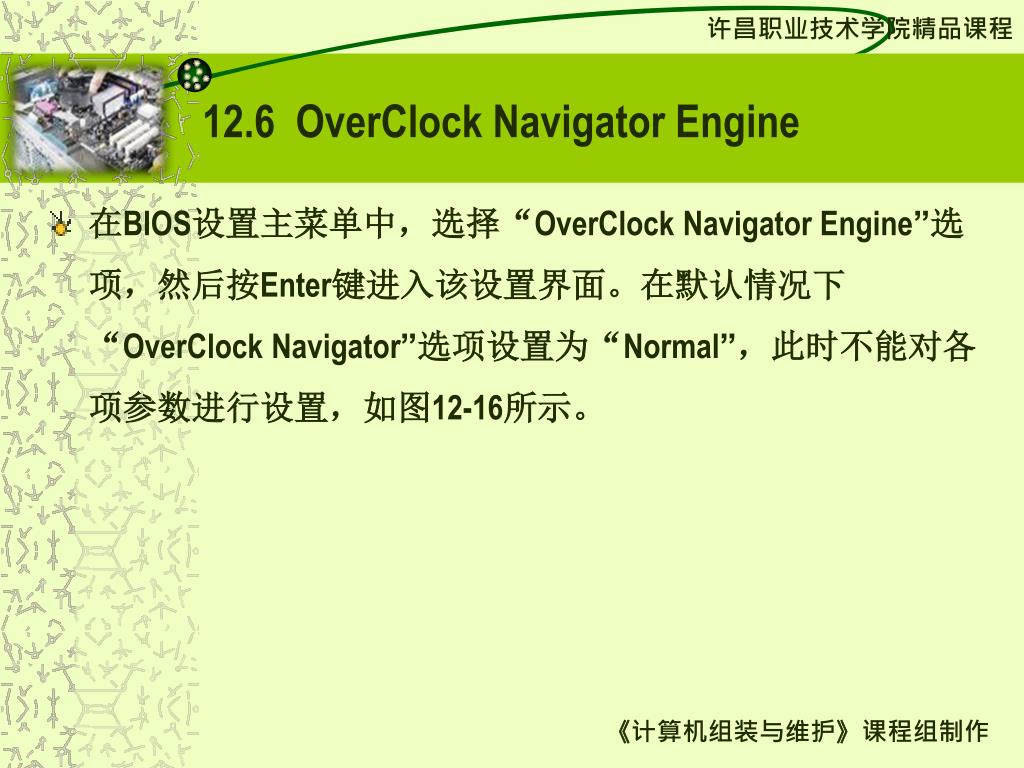

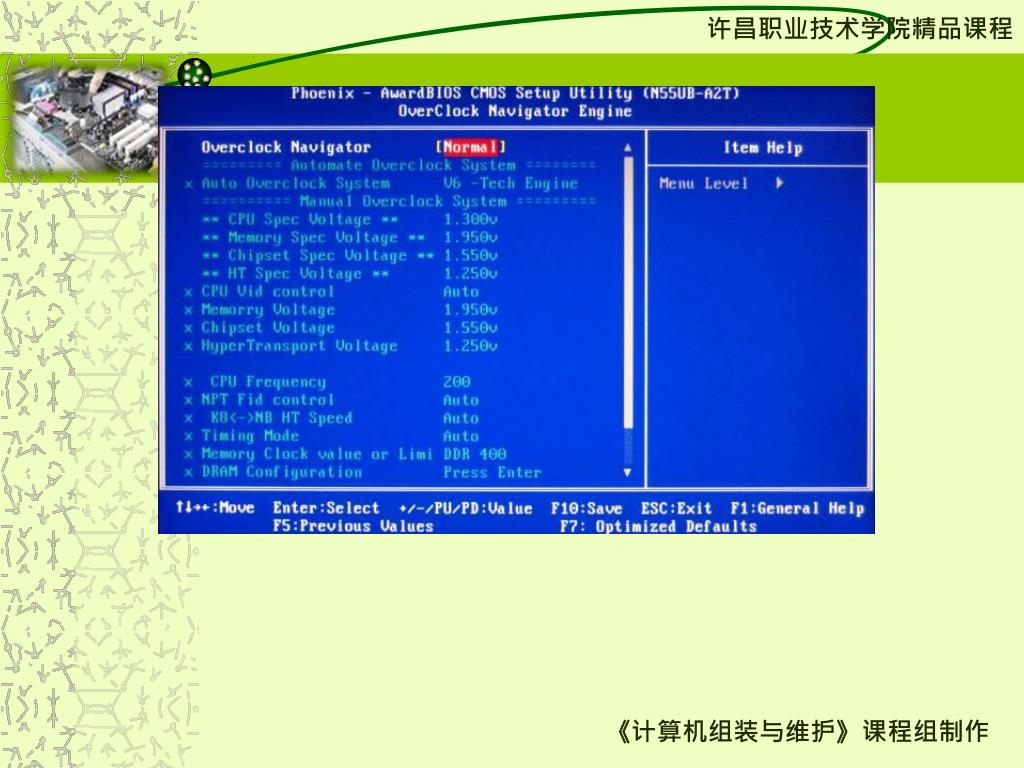

  22. 12.6 OverClock Navigator Engine • 在BIOS设置主菜单中,选择“OverClock Navigator Engine”选项,然后按Enter键进入该设置界面。在默认情况下“OverClock Navigator”选项设置为“Normal”,此时不能对各项参数进行设置,如图12-16所示。

  23. 图12-16 OverClock Navigator Engine设置界面

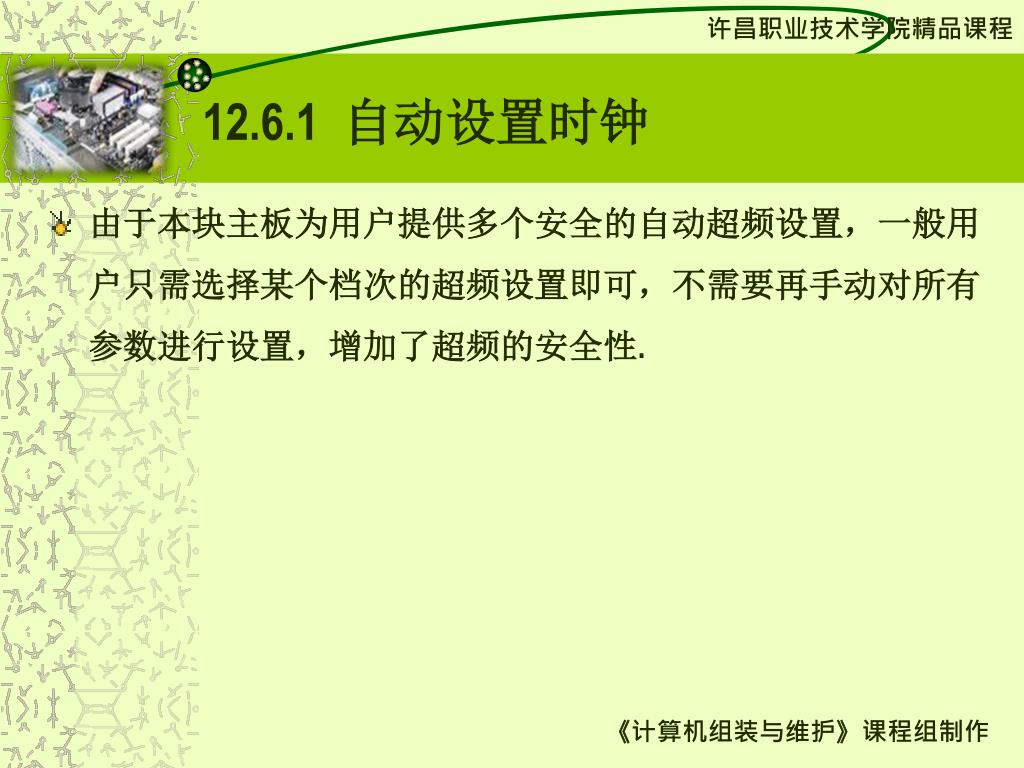

  24. 12.6.1 自动设置时钟 • 由于本块主板为用户提供多个安全的自动超频设置,一般用户只需选择某个档次的超频设置即可,不需要再手动对所有参数进行设置,增加了超频的安全性.

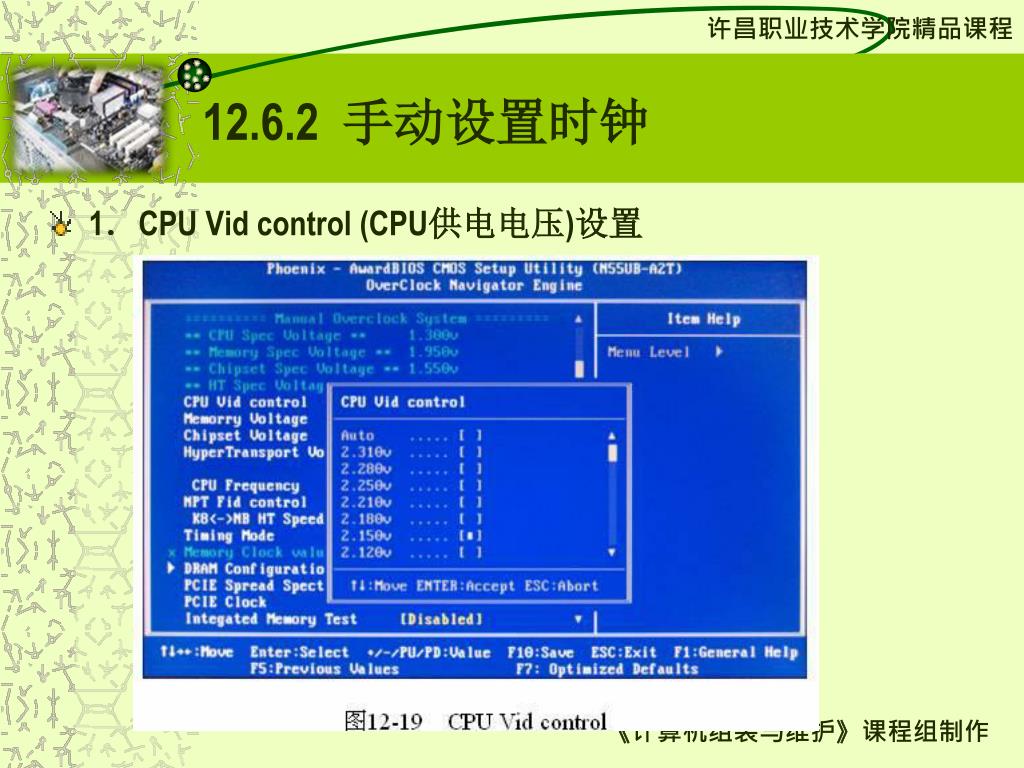

  25. 12.6.2 手动设置时钟 • 1.CPU Vid control (CPU供电电压)设置

  26. 2.Memorry Voltage(内存电压) 设置 • 内存电压的设置一般按照内存颗粒的种类进行设置,如果内存条品质很好,则可以适当提高内存电压。

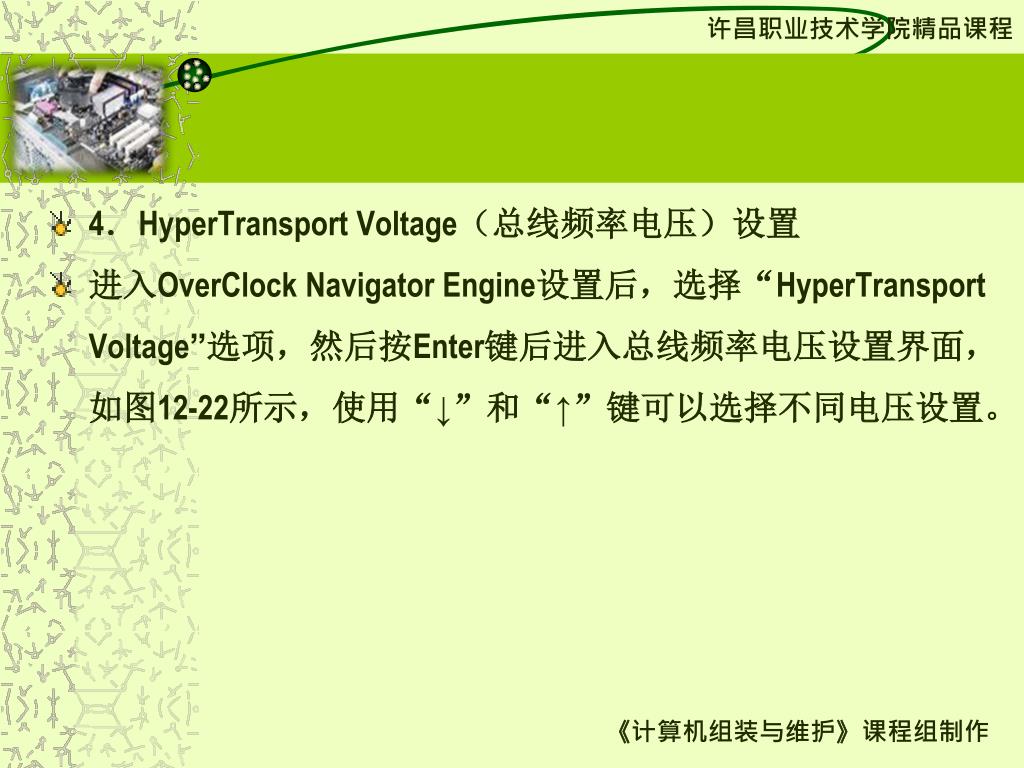

  27. 4.HyperTransport Voltage(总线频率电压)设置 • 进入OverClock Navigator Engine设置后,选择“HyperTransport Voltage”选项,然后按Enter键后进入总线频率电压设置界面,如图12-22所示,使用“↓”和“↑”键可以选择不同电压设置。

  28. 5. CPU Frequency(CPU外频)设置 • 进入OverClock Navigator Engine设置后,在手动设置模式下选择“CPU Frequency”选项,然后按Enter键后进入CPU外频设置界面,如图12-23所示,根据实际情况选择不同频率即可。

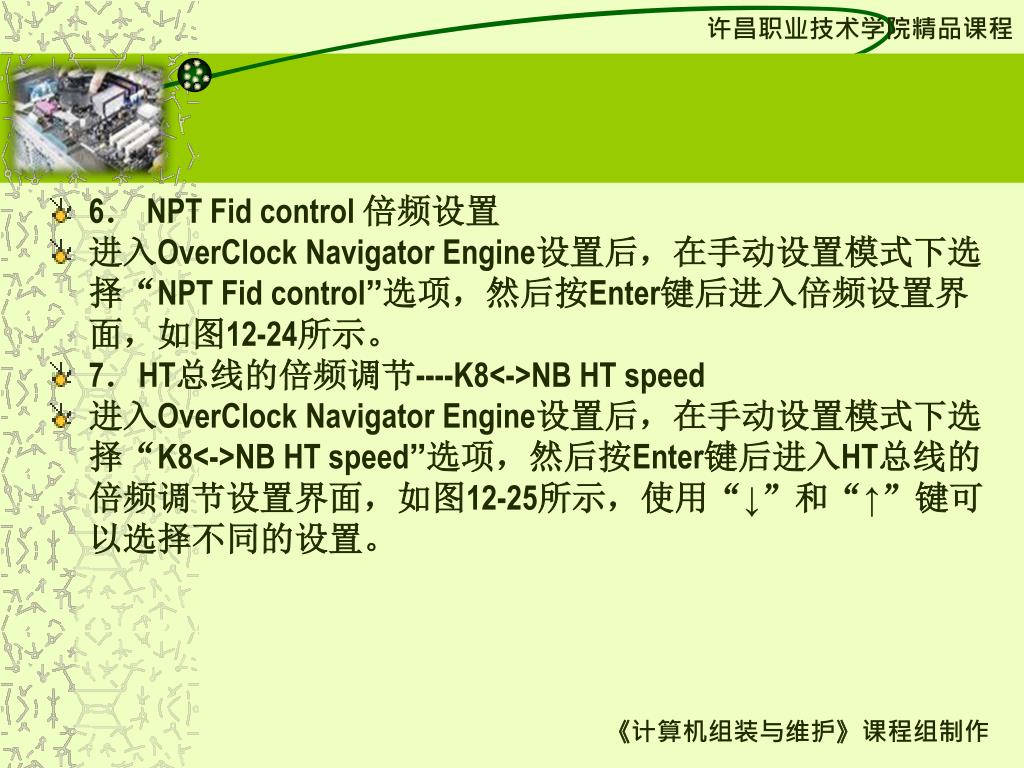

  29. 6. NPT Fid control 倍频设置 • 进入OverClock Navigator Engine设置后,在手动设置模式下选择“NPT Fid control”选项,然后按Enter键后进入倍频设置界面,如图12-24所示。 • 7.HT总线的倍频调节----K8<->NB HT speed • 进入OverClock Navigator Engine设置后,在手动设置模式下选择“K8<->NB HT speed”选项,然后按Enter键后进入HT总线的倍频调节设置界面,如图12-25所示,使用“↓”和“↑”键可以选择不同的设置。

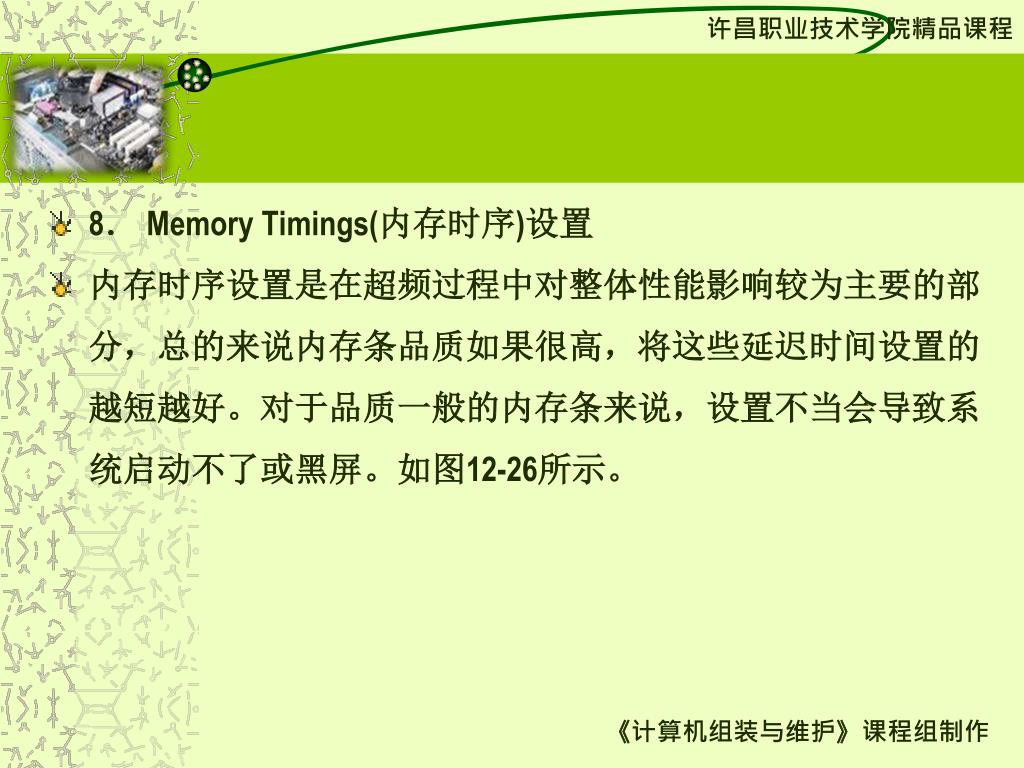

  30. 8. Memory Timings(内存时序)设置 • 内存时序设置是在超频过程中对整体性能影响较为主要的部分,总的来说内存条品质如果很高,将这些延迟时间设置的越短越好。对于品质一般的内存条来说,设置不当会导致系统启动不了或黑屏。如图12-26所示。

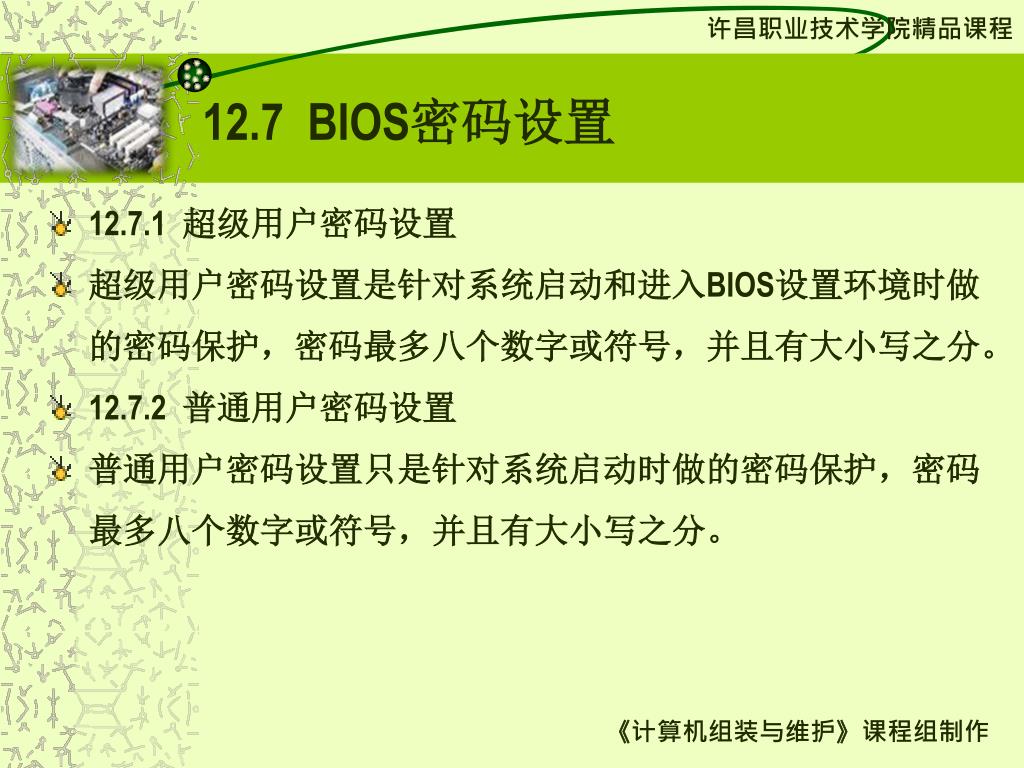

  31. 12.7 BIOS密码设置 • 12.7.1 超级用户密码设置 • 超级用户密码设置是针对系统启动和进入BIOS设置环境时做的密码保护,密码最多八个数字或符号,并且有大小写之分。 • 12.7.2 普通用户密码设置 • 普通用户密码设置只是针对系统启动时做的密码保护,密码最多八个数字或符号,并且有大小写之分。

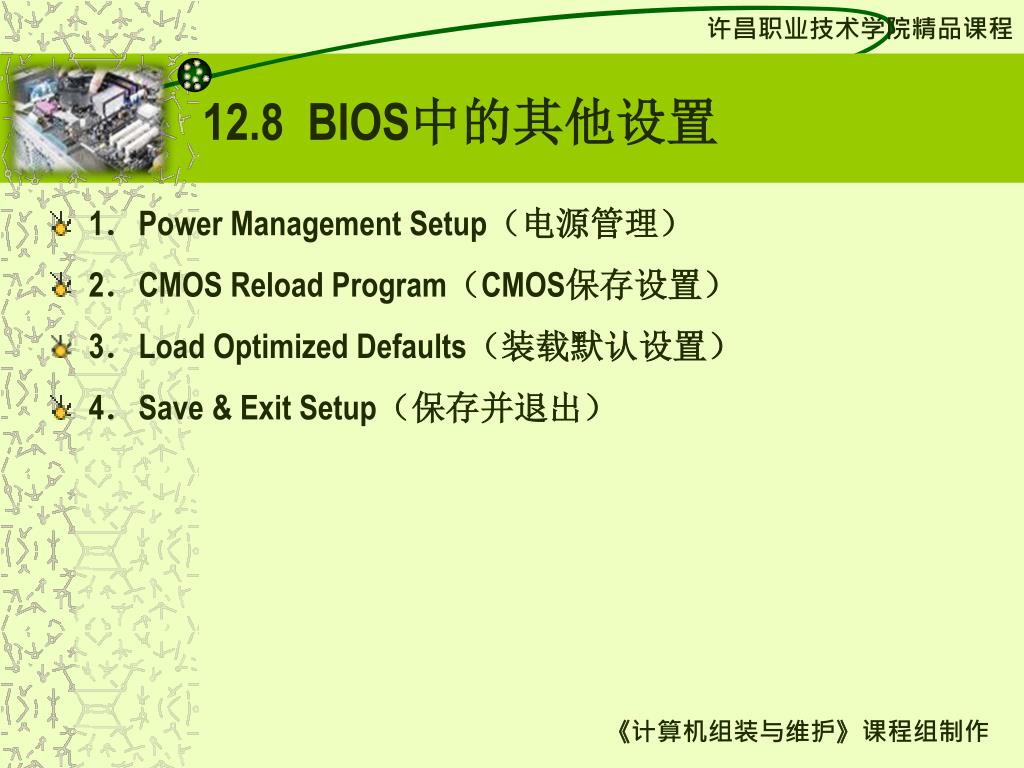

  32. 12.8 BIOS中的其他设置 • 1.Power Management Setup(电源管理) • 2.CMOS Reload Program(CMOS保存设置) • 3.Load Optimized Defaults(装载默认设置) • 4.Save & Exit Setup(保存并退出)

  33. 12.9 BIOS口令遗忘的处理方法 • 1.Setup级口令的清除 • BIOS RAM在DOS系统中的访问端口为:地址端口70,数据端口71。在DOS窗口中调用DEBUG程序并键入以下指令: • debug • -o70,10 • -o71,10 • -q

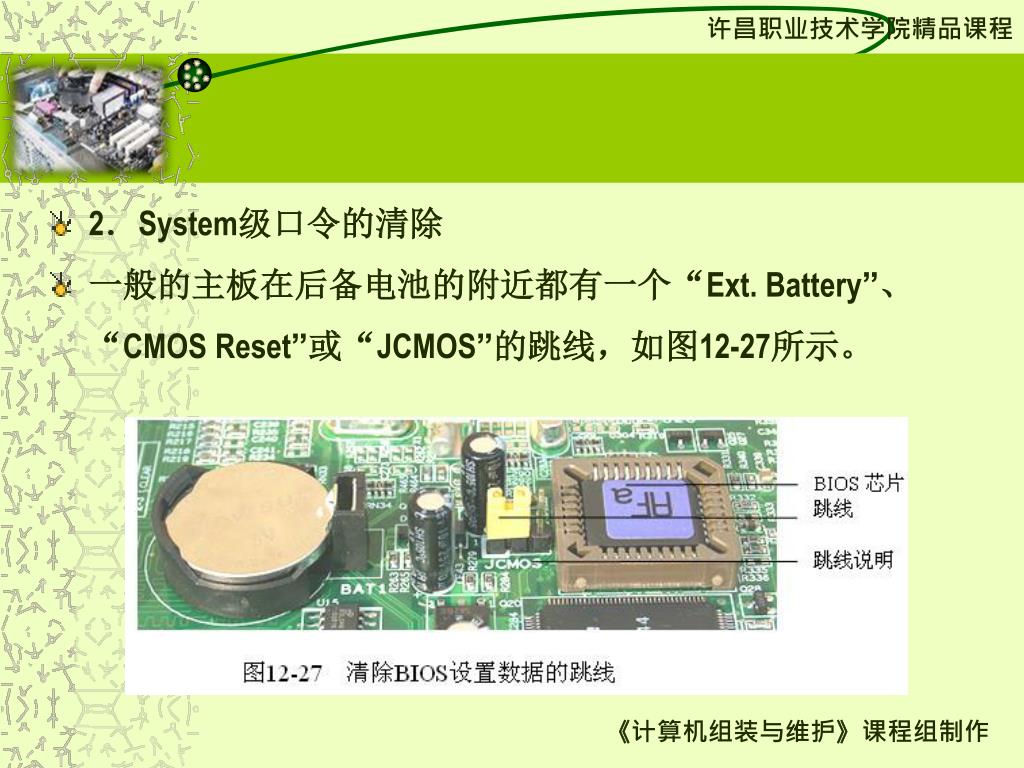

  34. 2.System级口令的清除 • 一般的主板在后备电池的附近都有一个“Ext. Battery”、“CMOS Reset”或“JCMOS”的跳线,如图12-27所示。
