  1. 硬件支援及系統安裝與維護 主機板 (Motherboard)

  2. FORM FACTOR • AT • BABY AT • ATX • MICRO ATX • NLX • LPX 不同形狀、大小及佈置

  3. AT版 BIOS CPU 介面槽 CPU RAM 電源 鍵盤 CACHE

  4. BABY AT

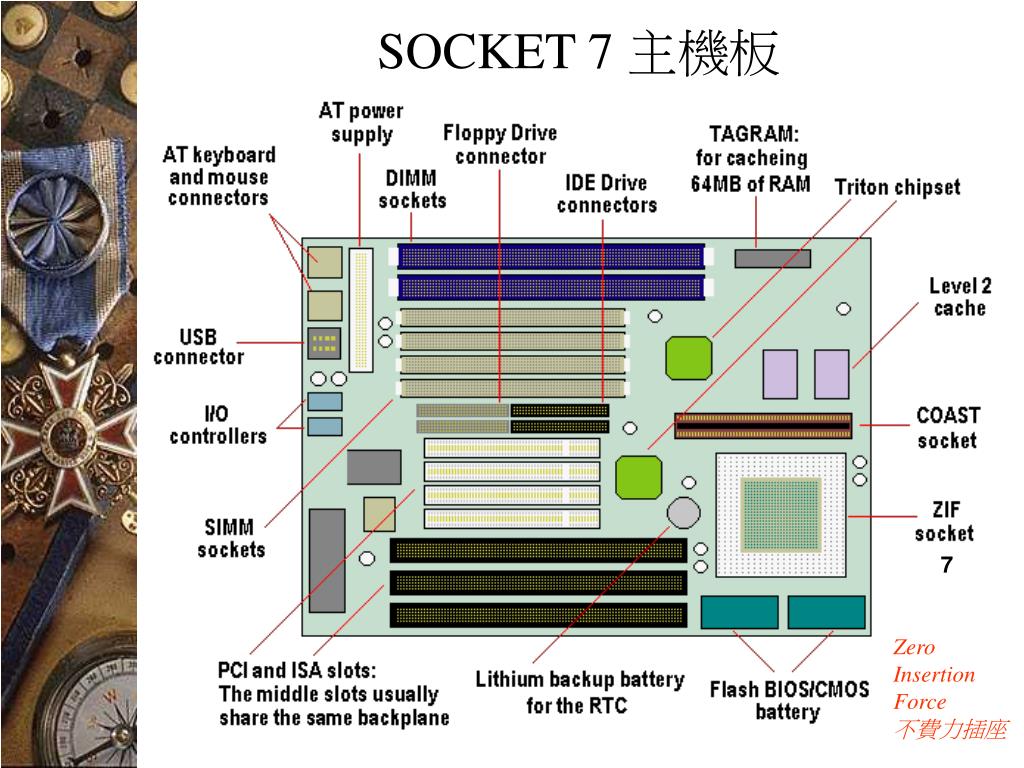

  5. SOCKET 7 主機板 7 Zero Insertion Force 不費力插座

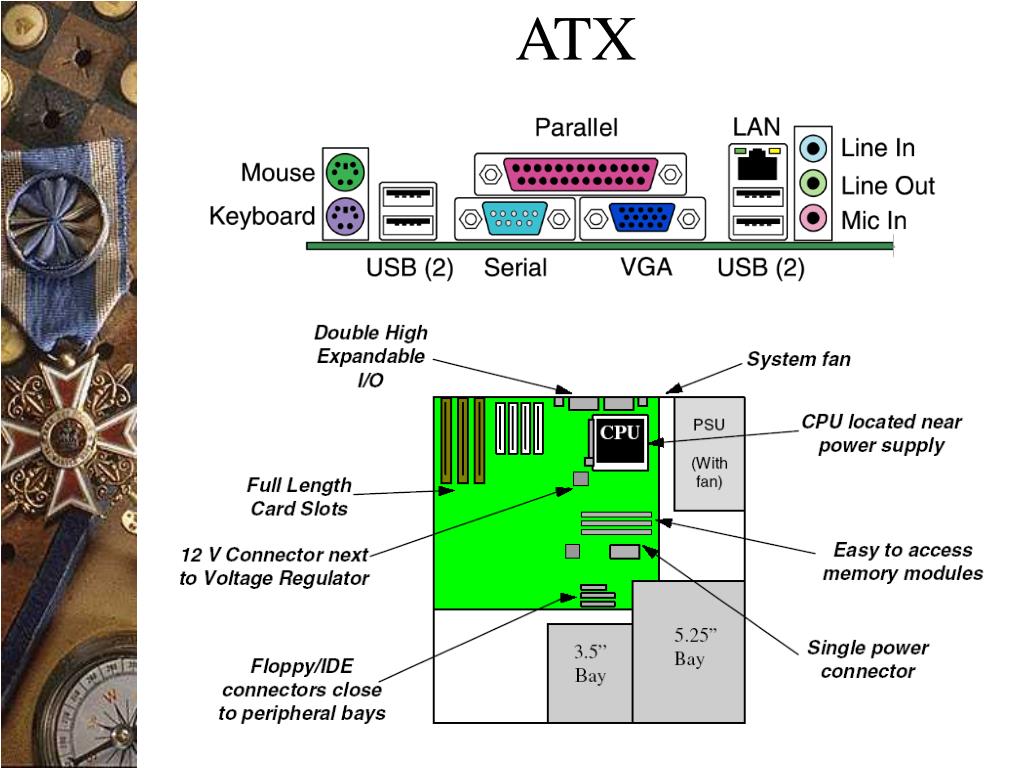

  6. ATX

  7. Micro ATX

  8. ATX Riser (Micro ATX)

  9. Pentium

  10. SLOT 1 主機板

  11. NLX

  12. NLX

  13. NLX

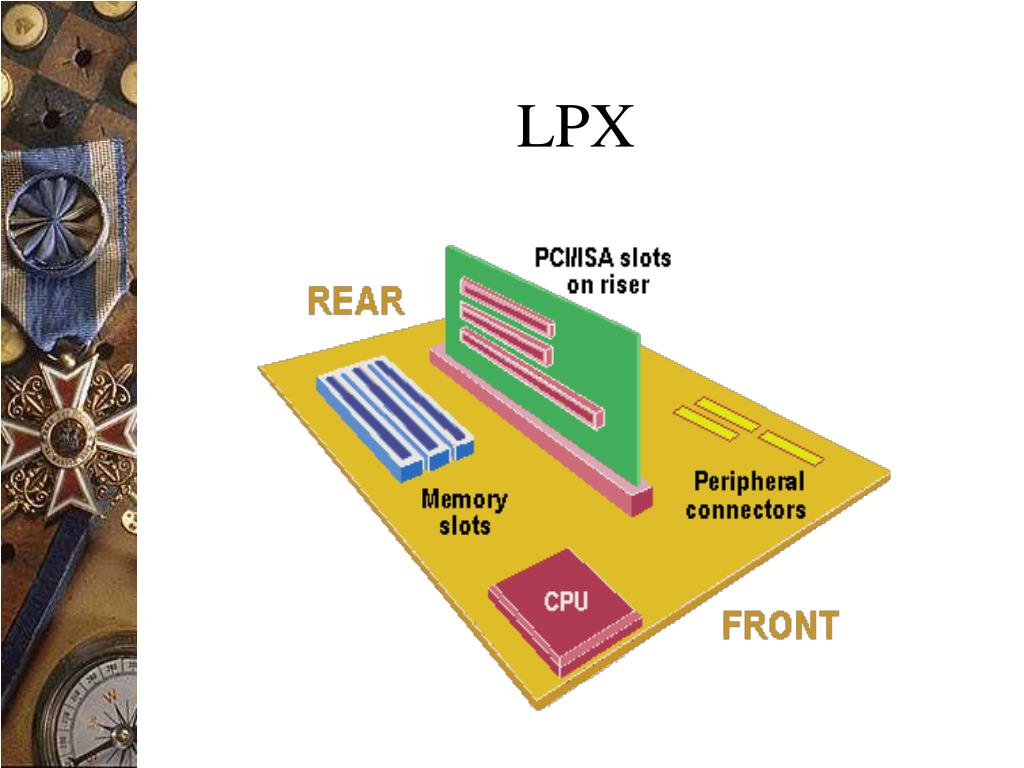

  14. LPX

  15. 滑鼠 開關按鈕 12V電源插座 COM 鍵盤 重要規格說明 CD-RW 硬碟機 PCI插槽 電源插座 CPU風扇 CPU AGP插槽 BIOS IDE插座 記憶體 北橋晶片 I/O port LPT 電池 軟碟機 RESET按鈕 晶片組 USB port PS/2插座

  16. CPU SOCKET

  17. RAM DIMM

  18. BIOS Basic Input/Output System

  19. 電池

  20. PCI Peripheral Component Interconnect

  21. AGP Accelerated GraphicsPort

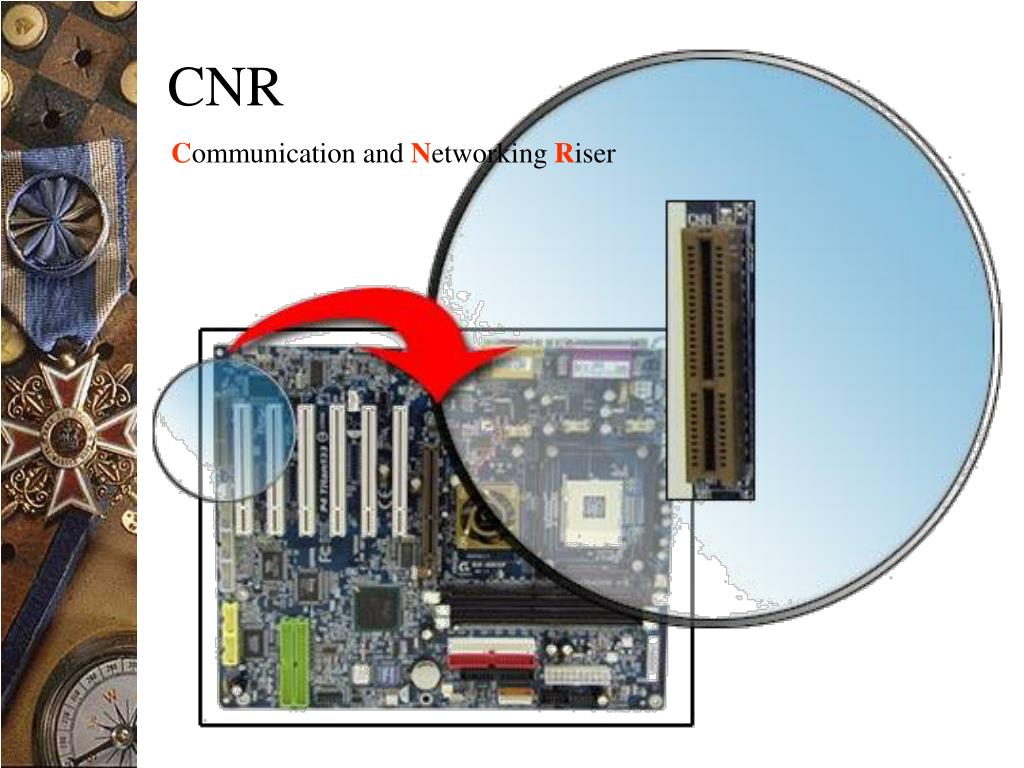

  22. CNR Communication and Networking Riser

  23. 主機板電源線 (火牛)

  24. IDE FDDC

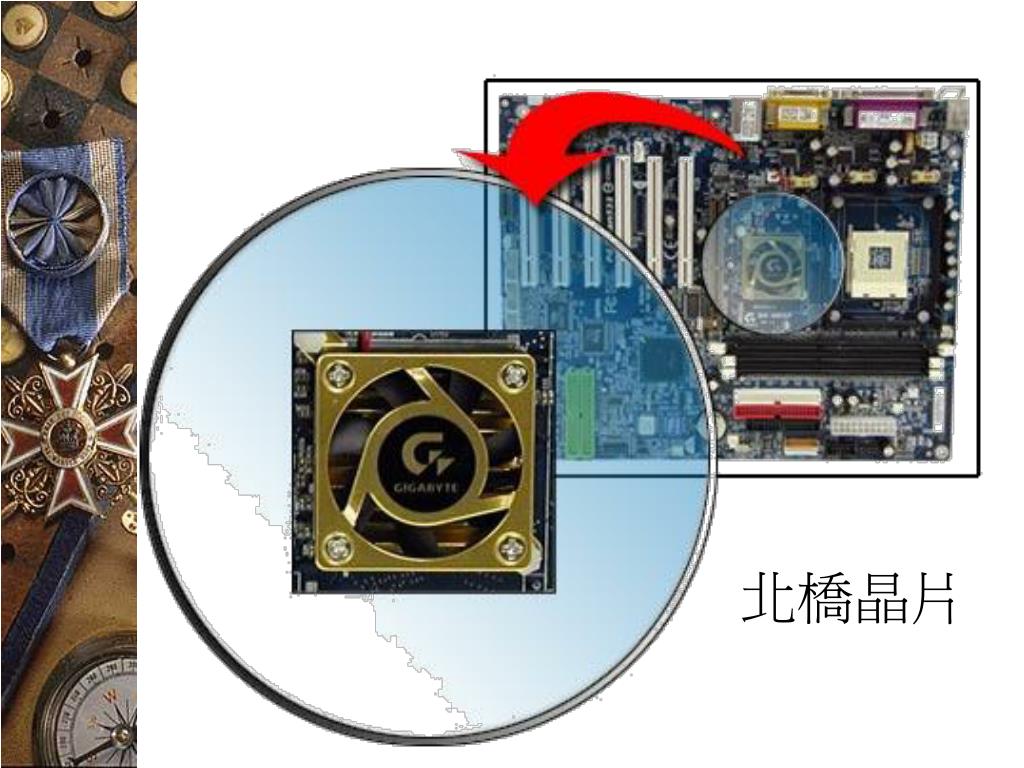

  25. 北橋晶片

  26. 南橋晶片

  27. I/O 輸入輸出

  28. 早期的介面 ISA 及 VLB ISA是1980年以前的介面。早期以8bits資料寬度為主， 以後有16bits資料寬度。 2 MBps to 8.33 MBps Industry Standard Architecture VLB 是1992。以32bits資料寬度為主，在1994研製了64bits資料寬度。 Video Electronics Standards Association (VESA) Local Bus

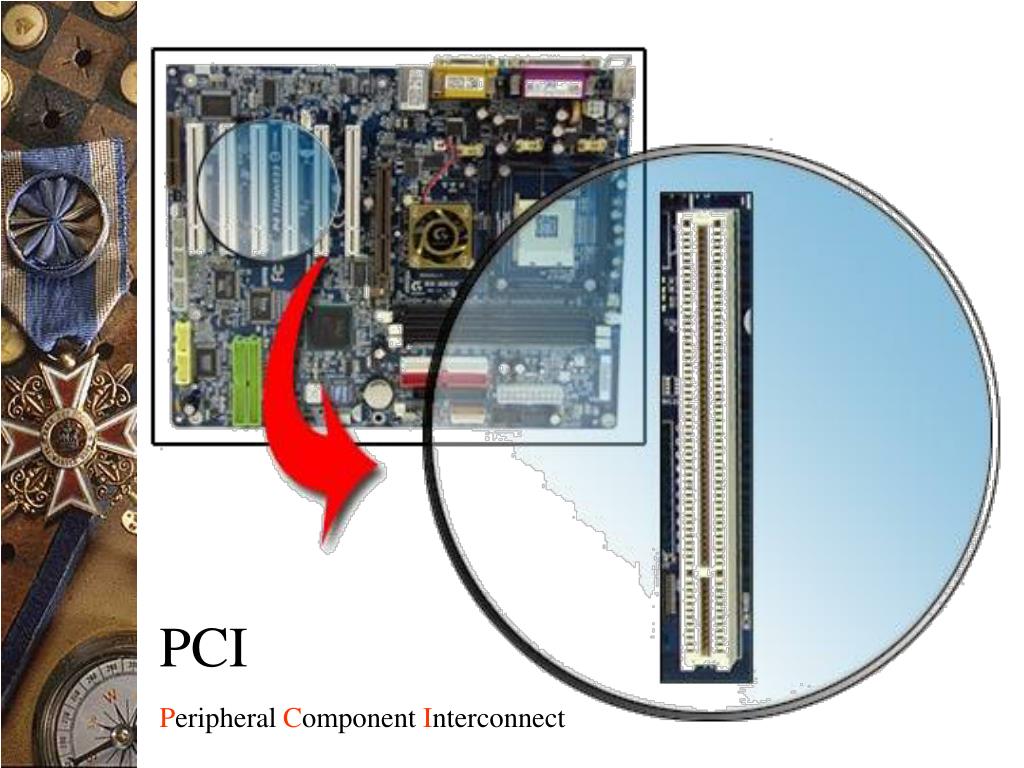

  29. PCI介面 Peripheral Component Interconnect

  30. PCI

  31. PCI-X • 速度133 MHz 以上 • 64bits 資料寬度 • 1GB/sec 以上的資料量 • 主要應付需要更高速度的週邊設備。如光纖、Gigabit網絡等

  32. PCI EXPRESS 16X 1X

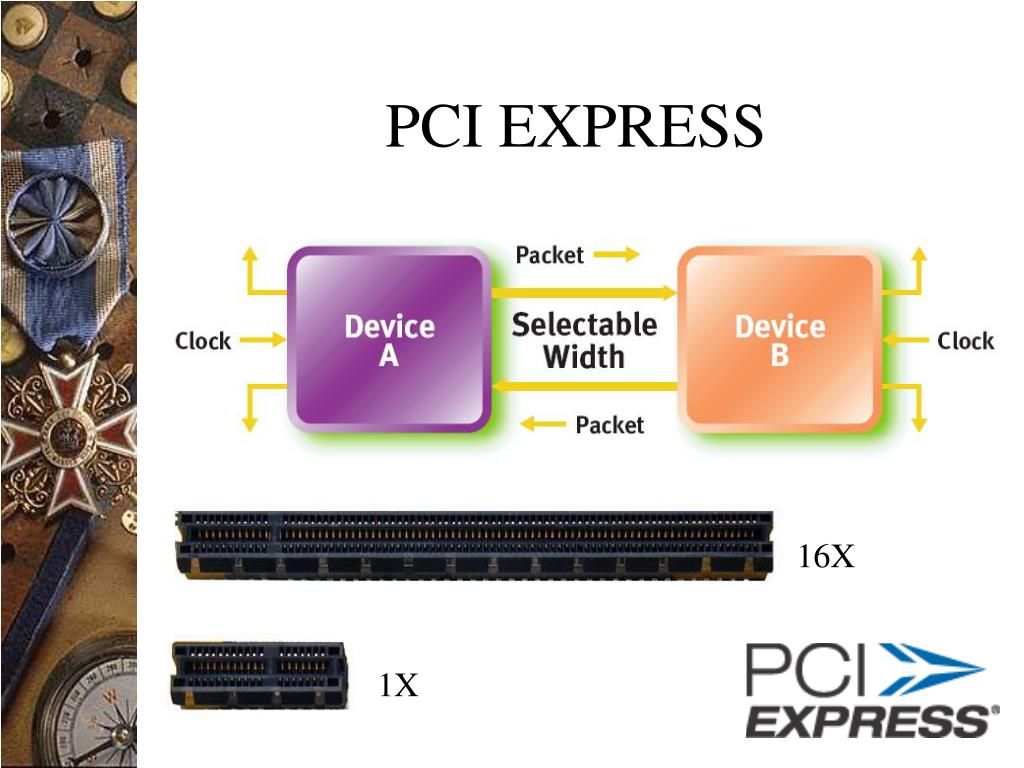

  33. PCI EXPRESS

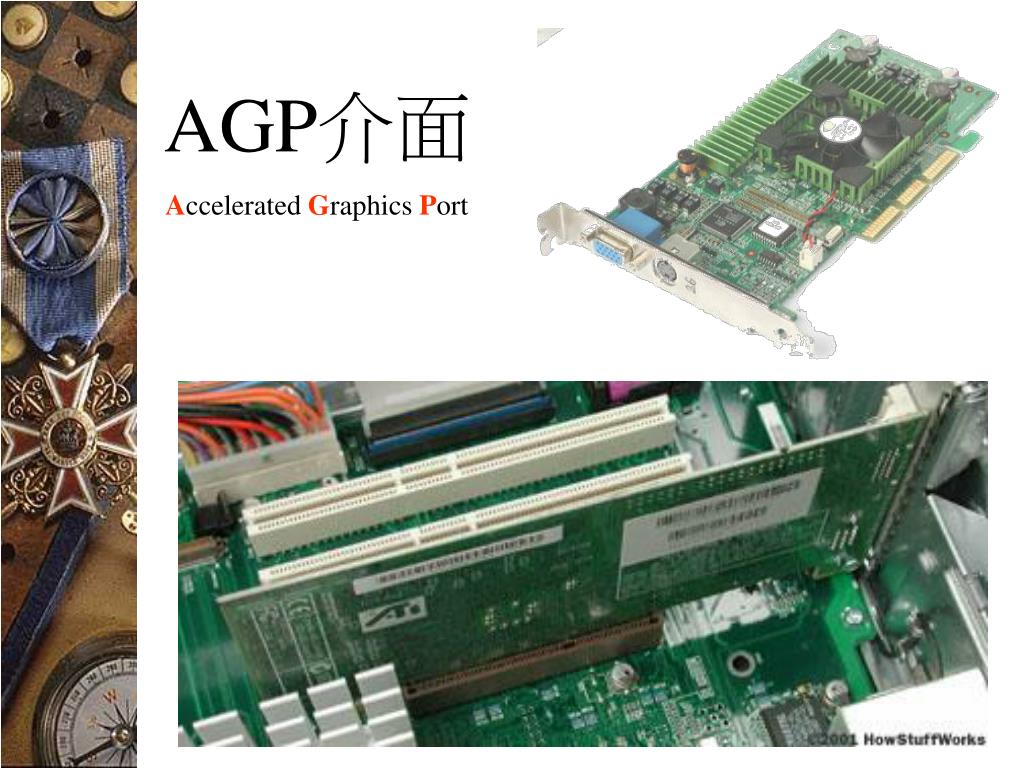

  34. AGP介面 Accelerated GraphicsPort

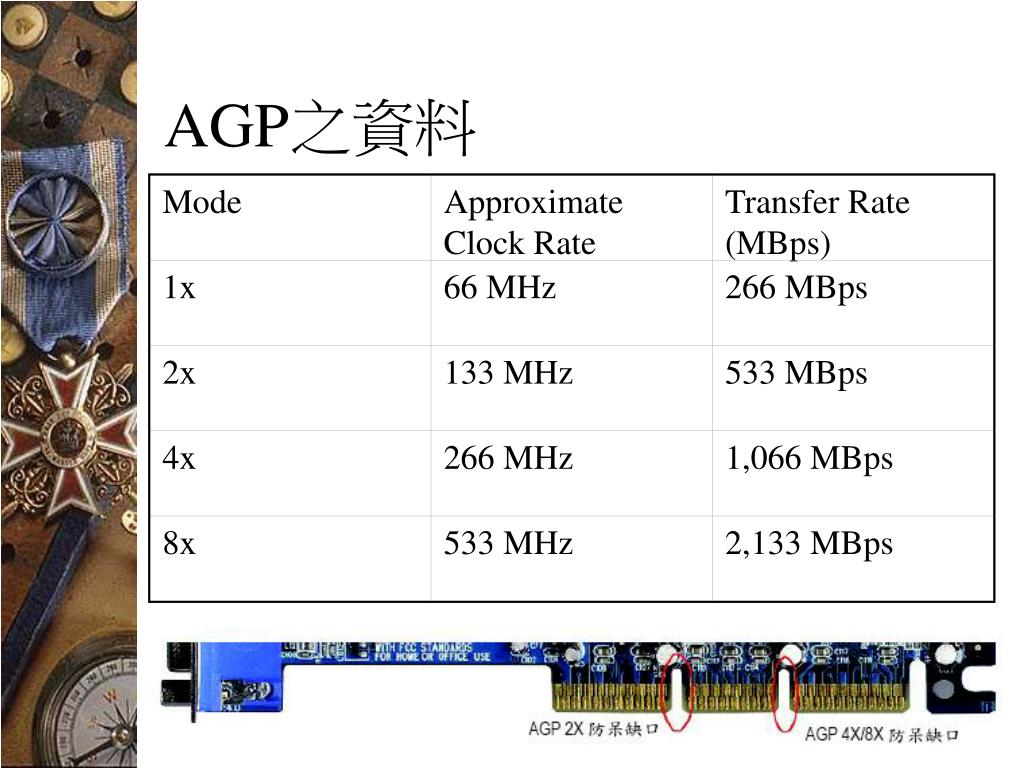

  35. Mode Approximate Clock Rate Transfer Rate (MBps) 1x 66 MHz 266 MBps 2x 133 MHz 533 MBps 4x 266 MHz 1,066 MBps 8x 533 MHz 2,133 MBps AGP之資料

  36. AGP 2X

  37. AMR Audio / Modem Riser • 廉價的音效卡及Modem卡專用

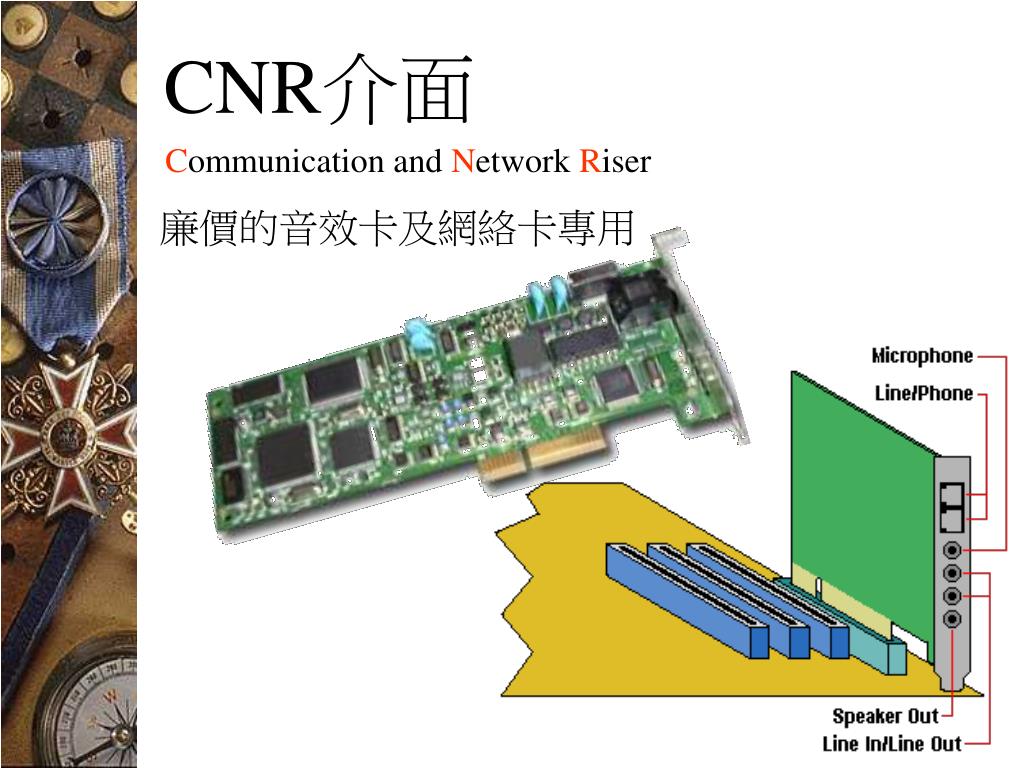

  38. CNR介面 Communication and Network Riser 廉價的音效卡及網絡卡專用
