  1. Presentación Productos

  2. CVB

  3. CVB

  4. Agenda Soluciones de Cableado Estructurado 3M Soluciones de FO para Redes Lan Soluciones de FO para Backbone

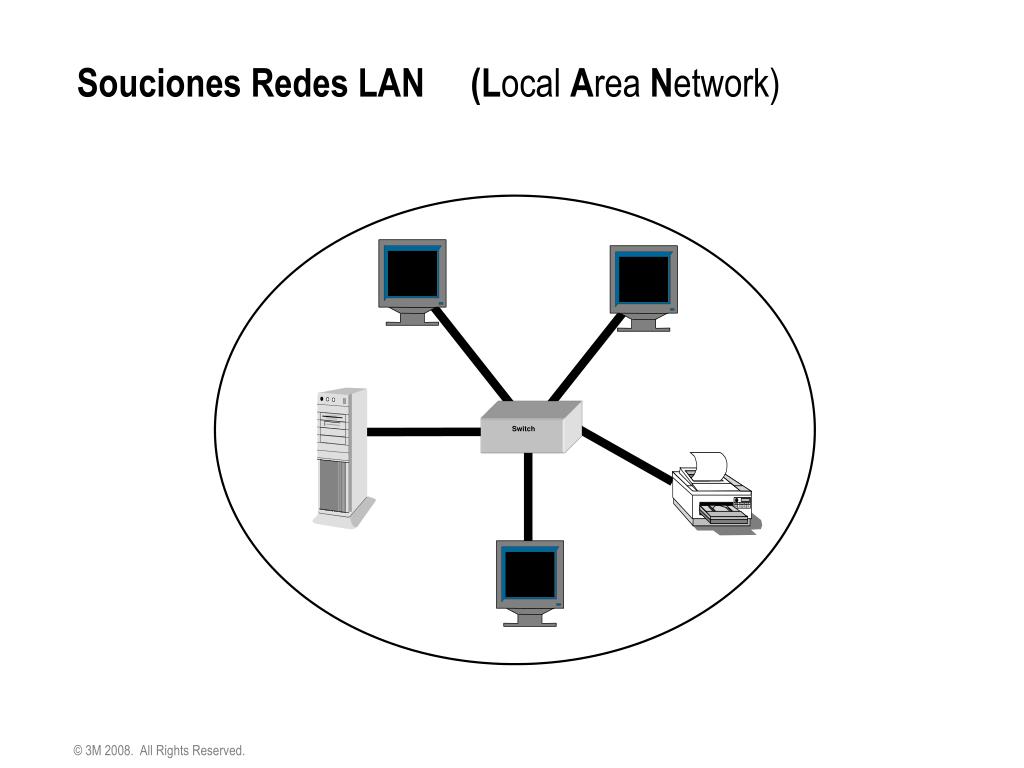

  5. Switch Souciones Redes LAN (Local Area Network)

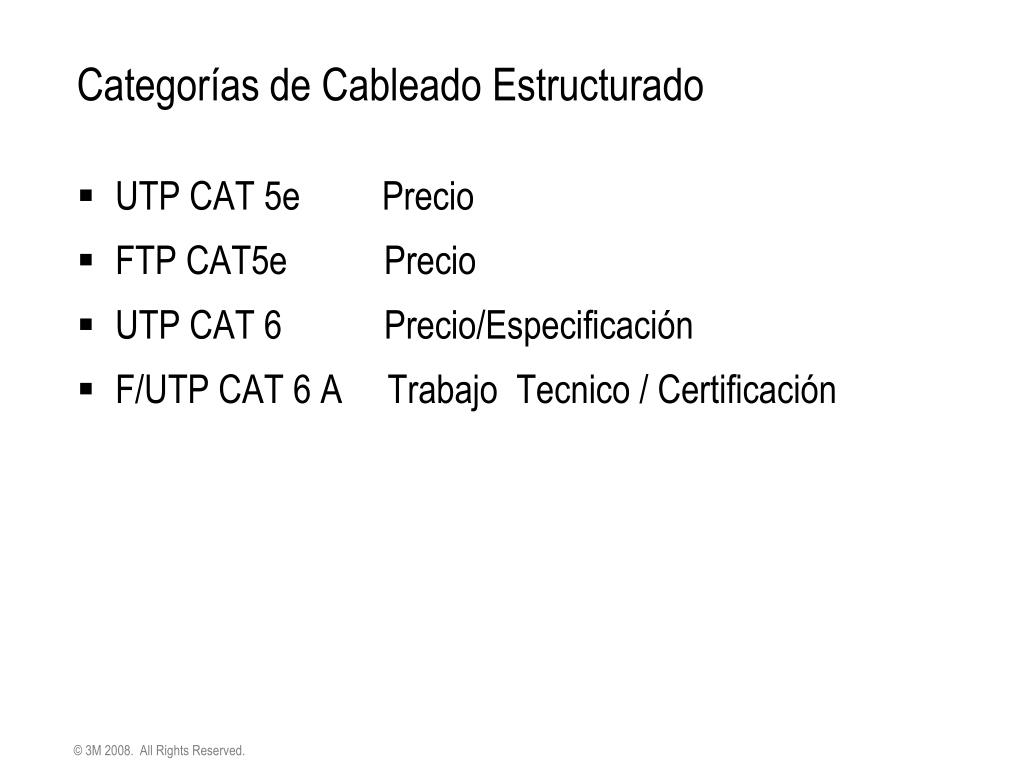

  6. Categorías de Cableado Estructurado • UTP CAT 5e Precio • FTP CAT5e Precio • UTP CAT 6 Precio/Especificación • F/UTP CAT 6 A Trabajo Tecnico / Certificación

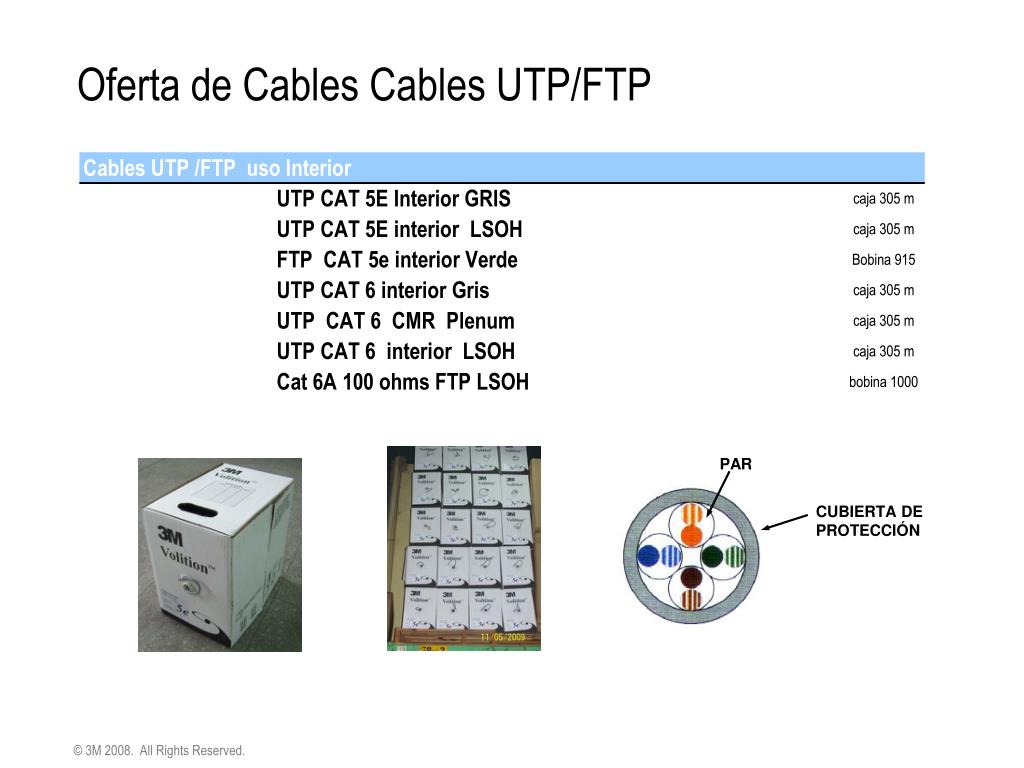

  7. PAR CUBIERTA DE PROTECCIÓN Oferta de Cables Cables UTP/FTP

  8. Jacks RJ 45 One Click

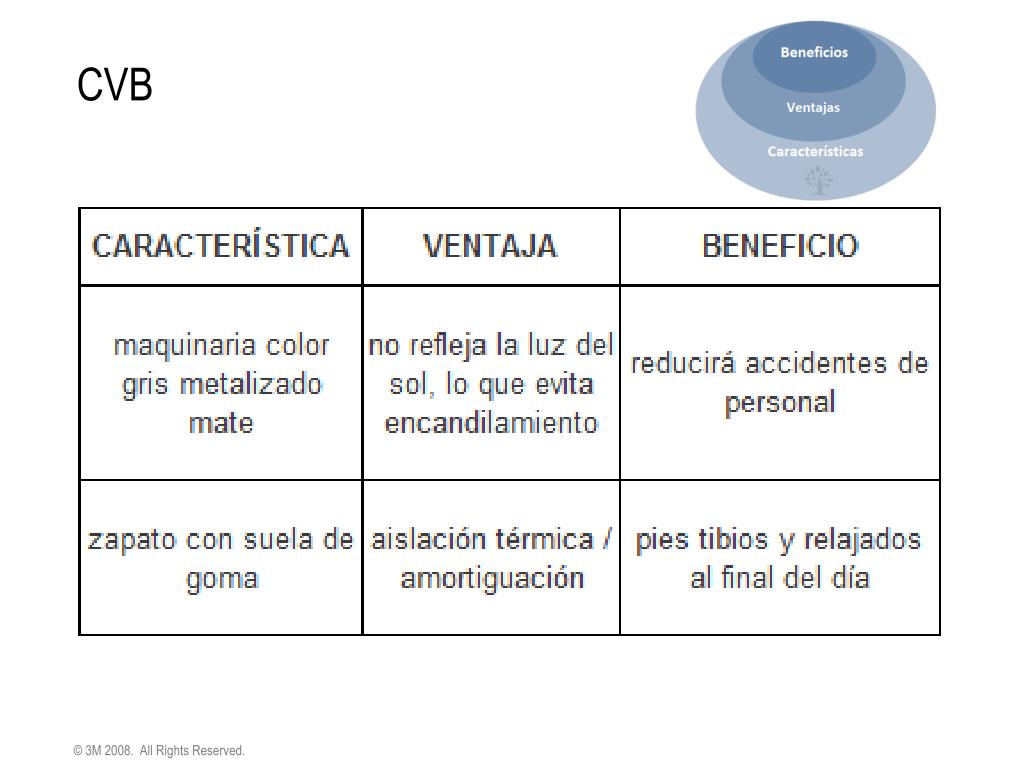

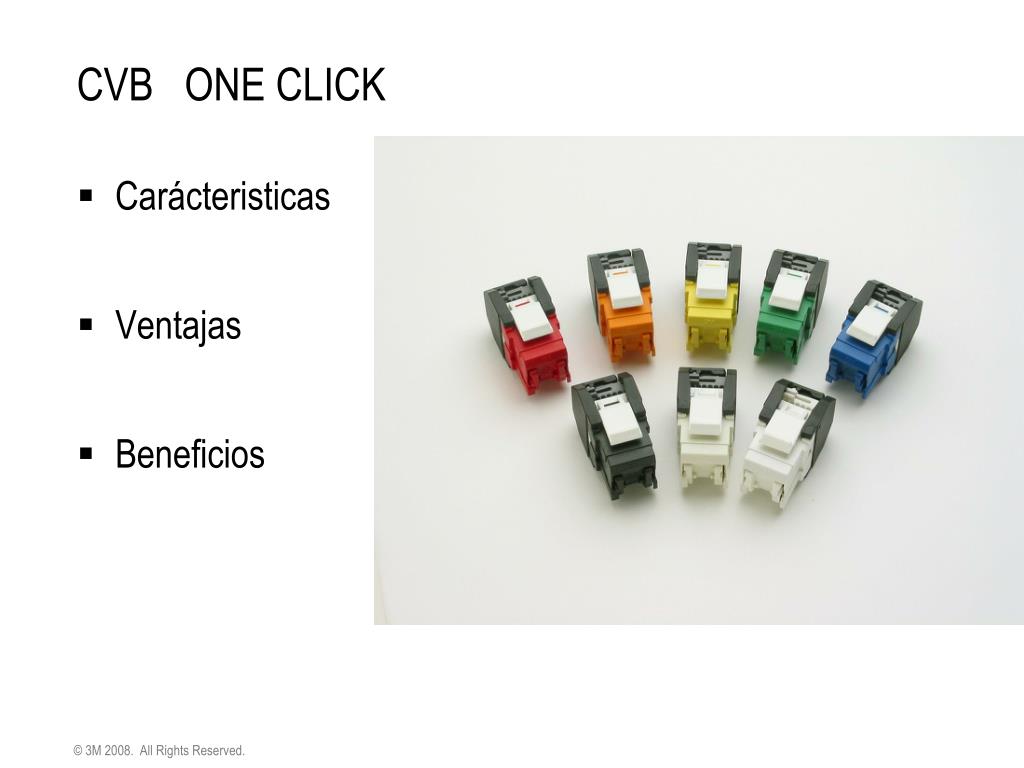

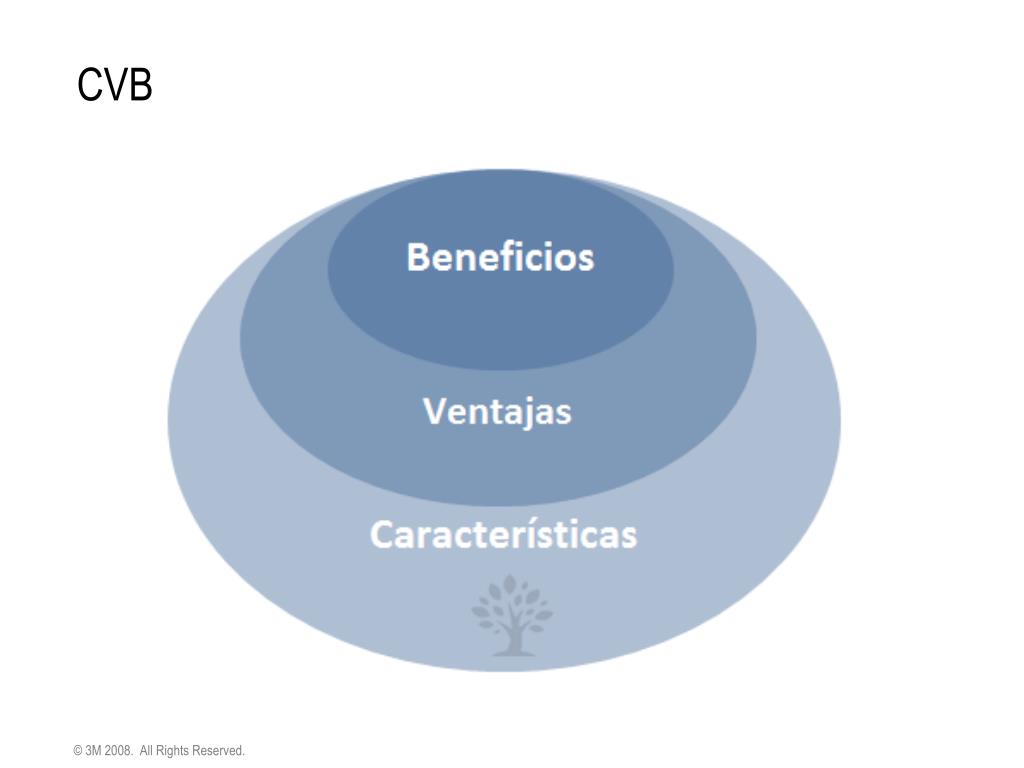

  9. CVB ONE CLICK • Carácteristicas • Ventajas • Beneficios

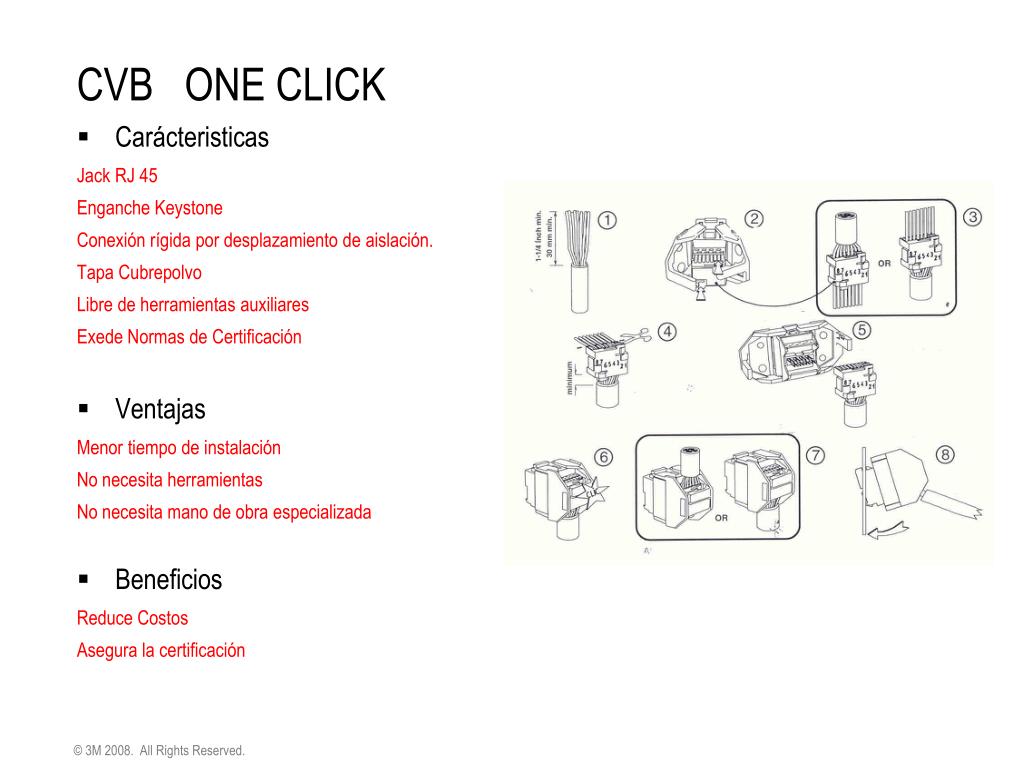

  10. CVB ONE CLICK • Carácteristicas Jack RJ 45 Enganche Keystone Conexión rígida por desplazamiento de aislación. Tapa Cubrepolvo Libre de herramientas auxiliares Exede Normas de Certificación • Ventajas Menor tiempo de instalación No necesita herramientas No necesita mano de obra especializada • Beneficios Reduce Costos Asegura la certificación

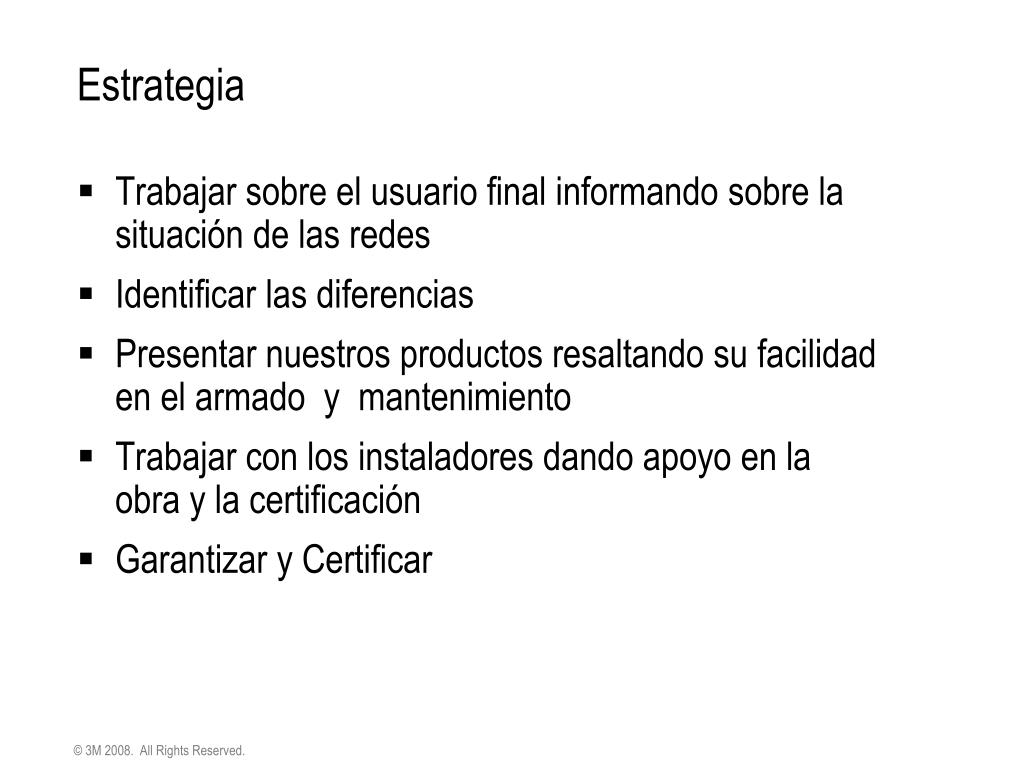

  11. Estrategia • Trabajar sobre el usuario final informando sobre la situación de las redes • Identificar las diferencias • Presentar nuestros productos resaltando su facilidad en el armado y mantenimiento • Trabajar con los instaladores dando apoyo en la obra y la certificación • Garantizar y Certificar

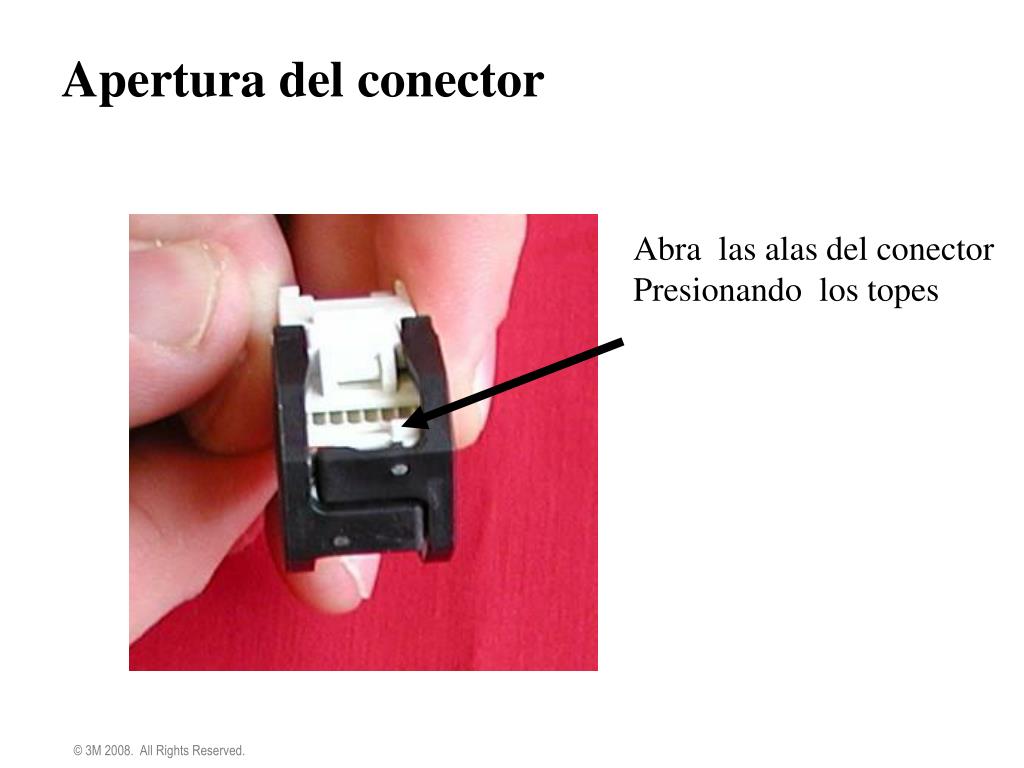

  12. Apertura del conector Abra las alas del conector Presionando los topes

  13. Colocación de la pastilla Alineación Solo se puede colocar en una posición

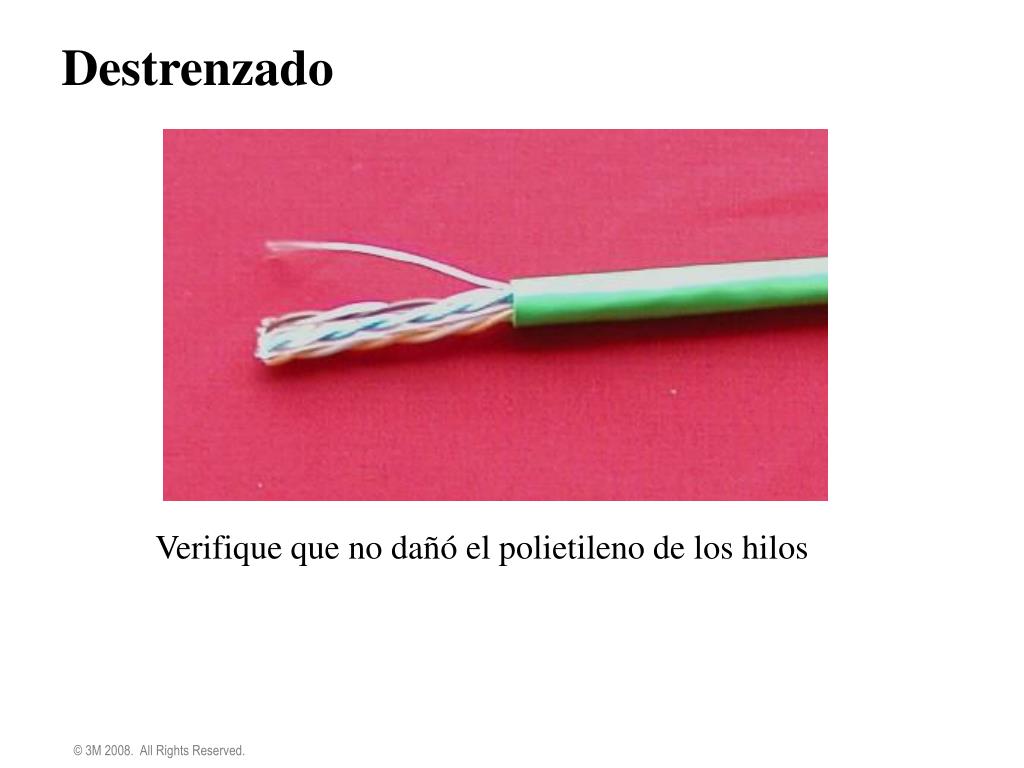

  14. Destrenzado Verifique que no dañó el polietileno de los hilos

  15. Preparación Abrir los pares de cables. Cat 5e no tiene estructura central Cat 6 Cat 5e

  16. Cat 6 Cortar la estructura central

  17. Codigo de Colores Destrenzar todos los pares hasta la vaina del cable. Colocar los conductores en el orden correcto de acuerdo al código.

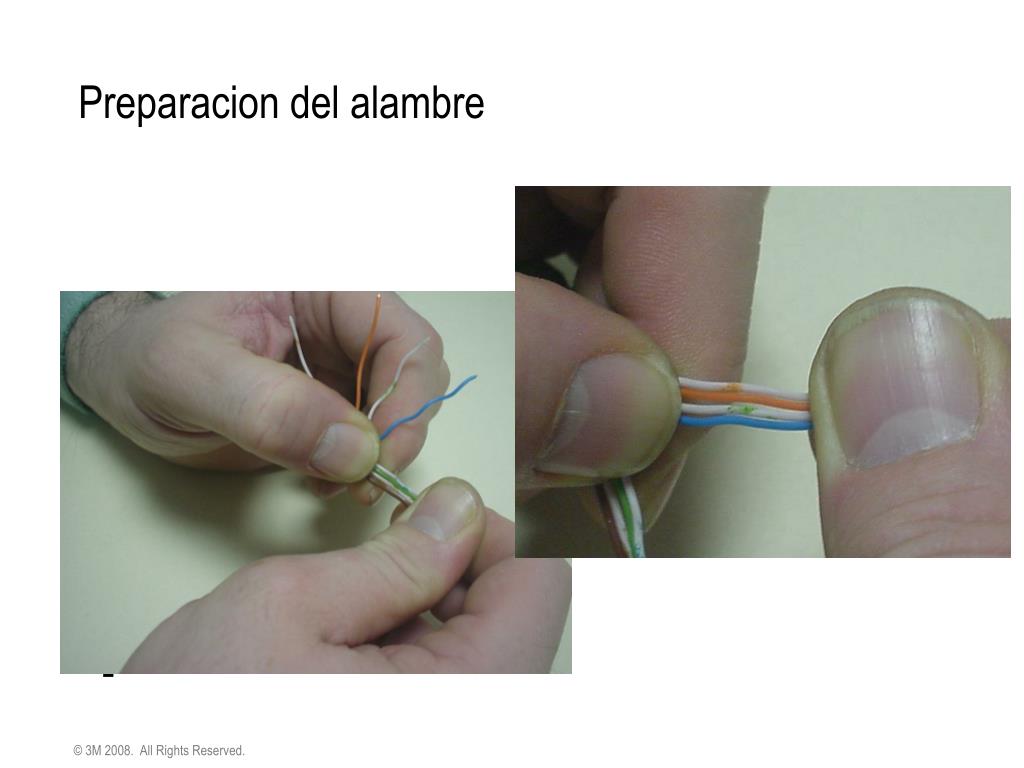

  18. Preparacion del alambre

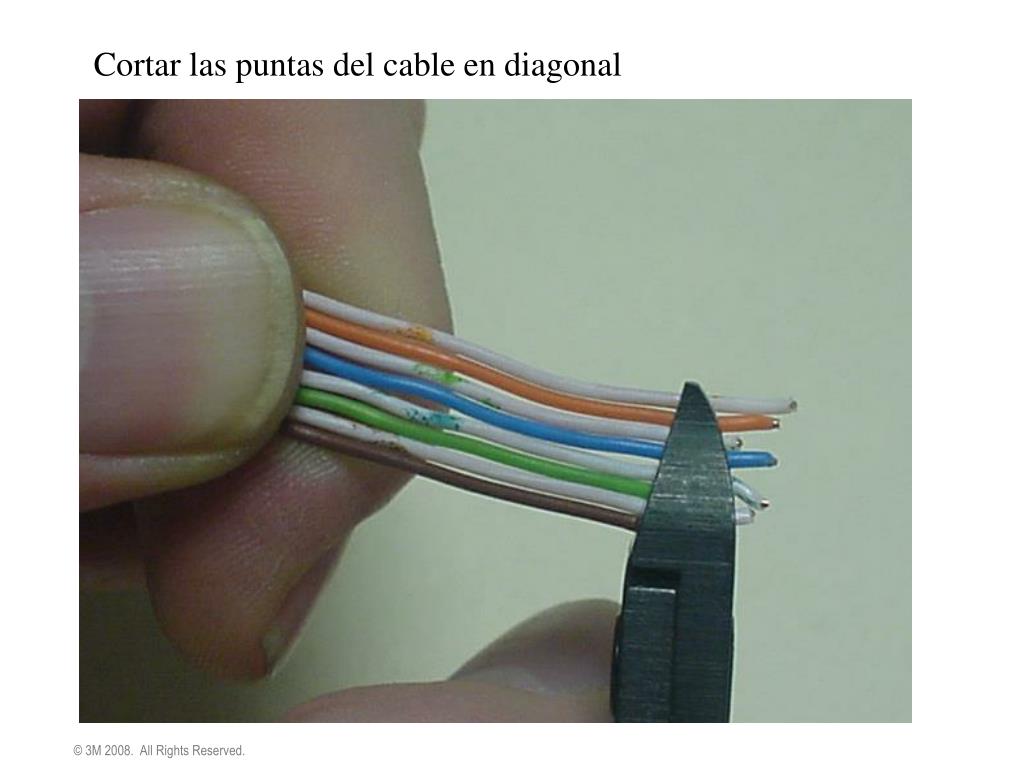

  19. Cortar las puntas del cable en diagonal

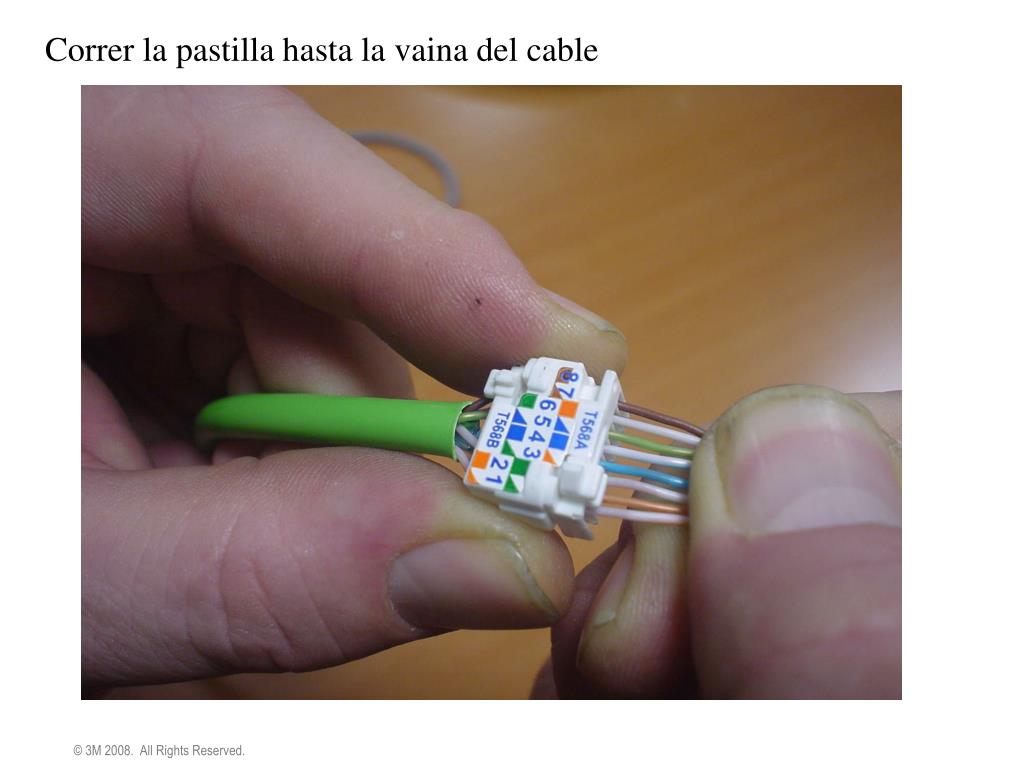

  20. Correr la pastilla hasta la vaina del cable

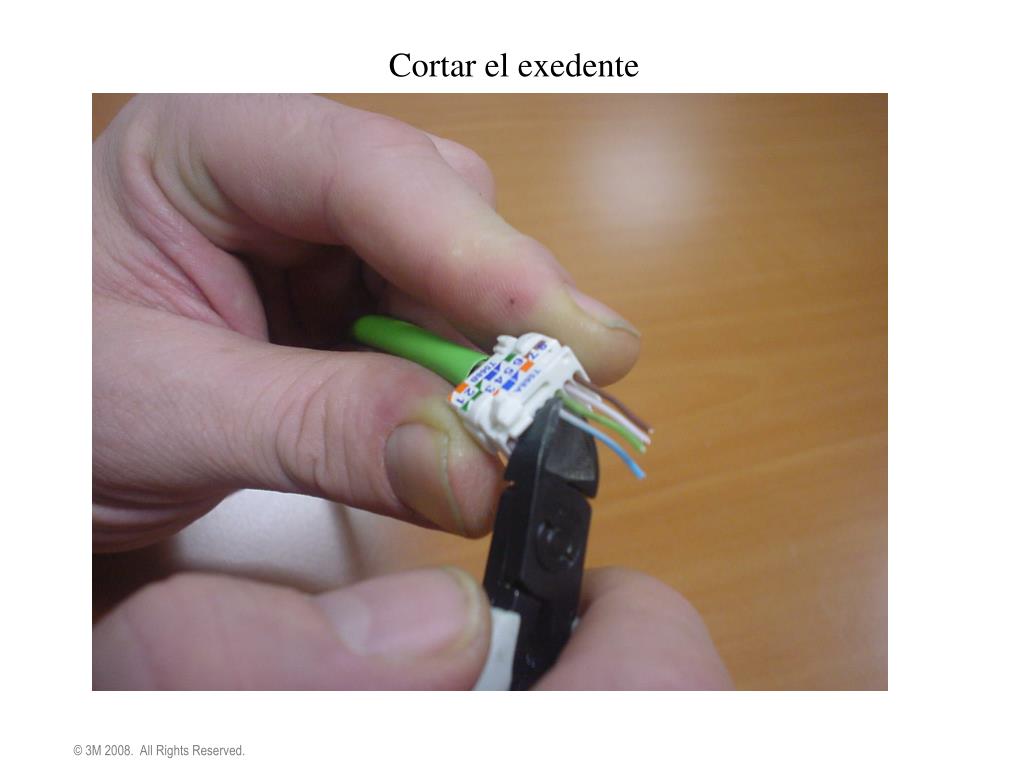

  21. Cortar el exedente

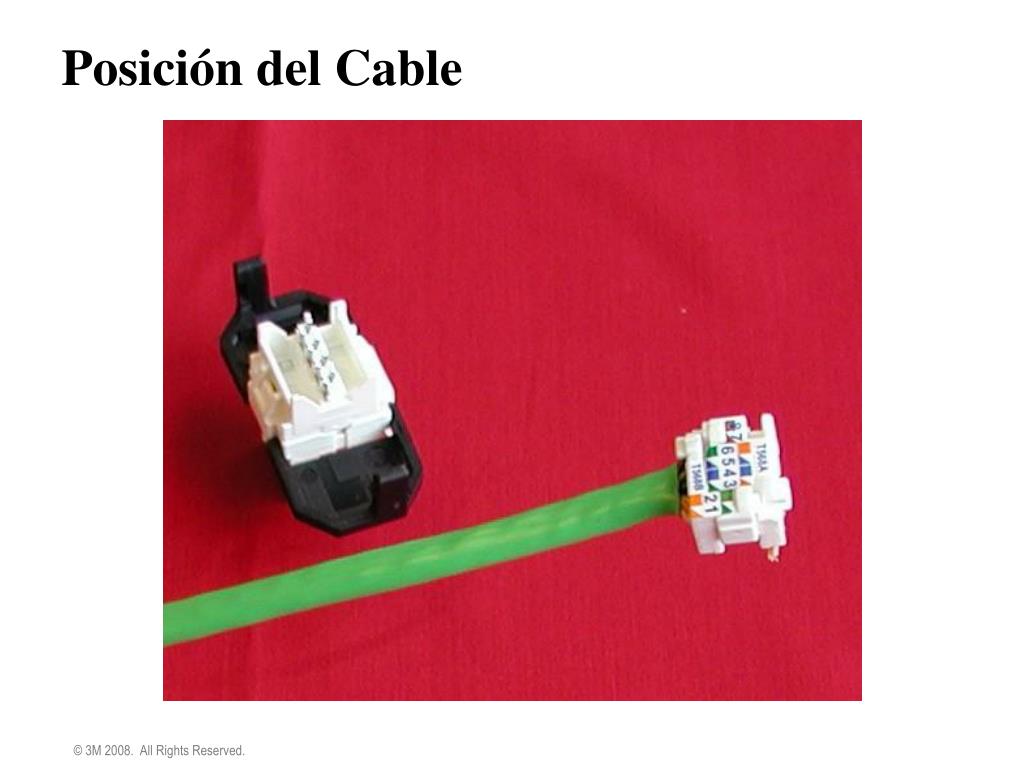

  22. Posición del Cable

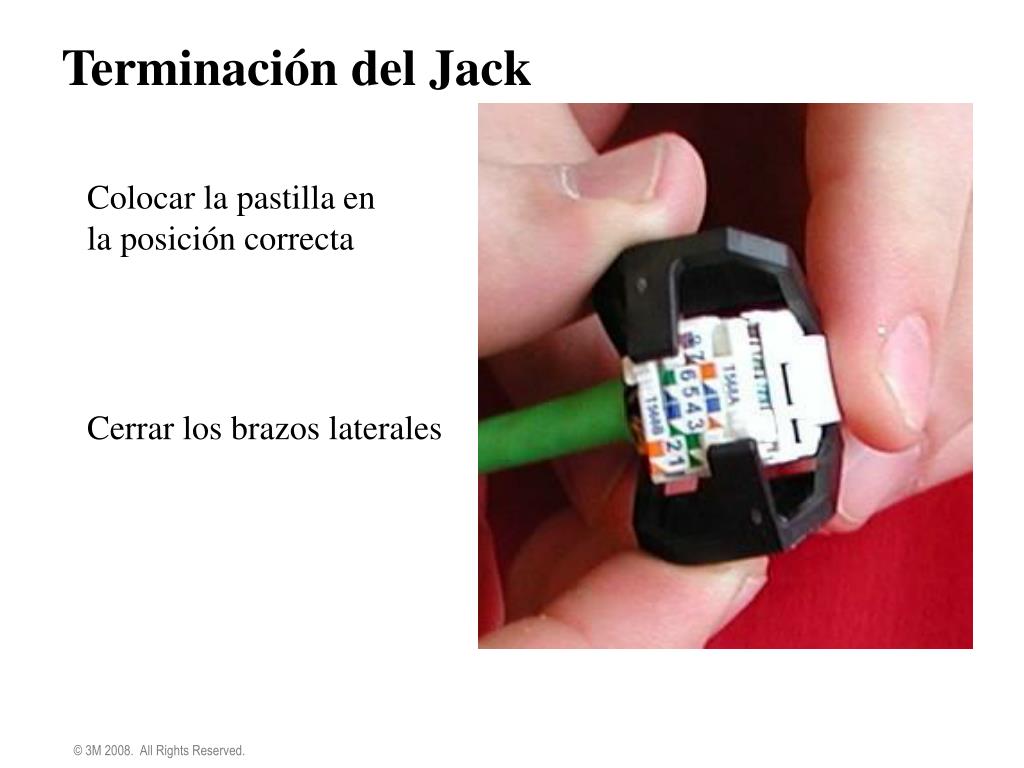

  23. Terminación del Jack Colocar la pastilla en la posición correcta Cerrar los brazos laterales

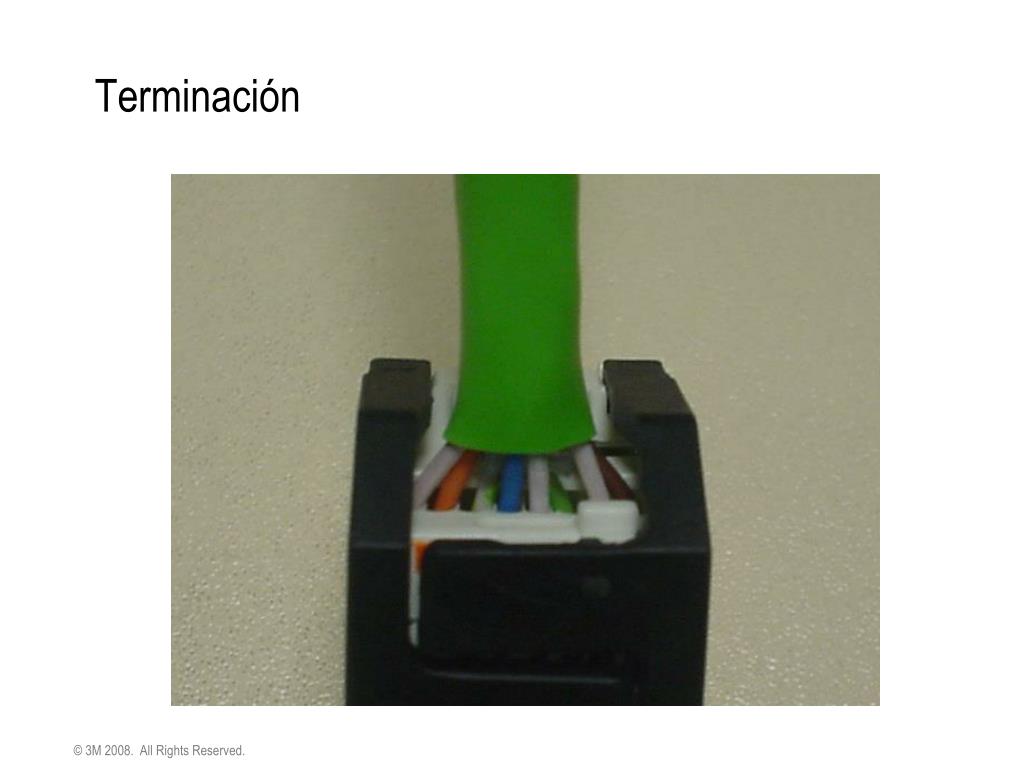

  24. Terminación

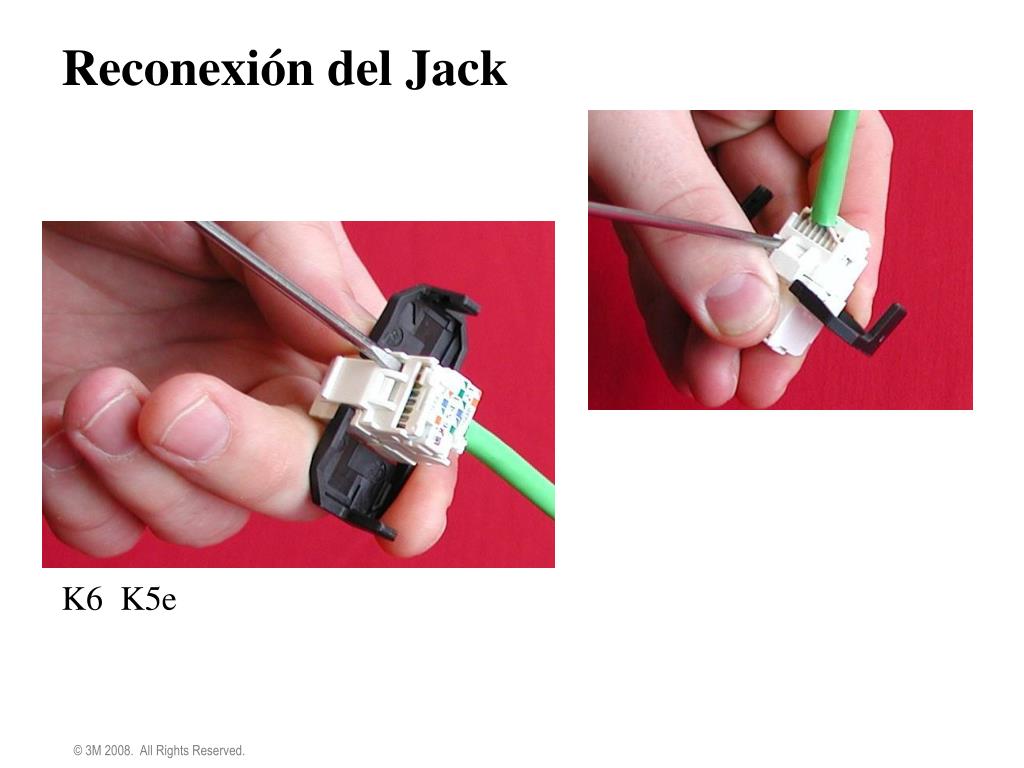

  25. Reconexión del Jack K6 K5e

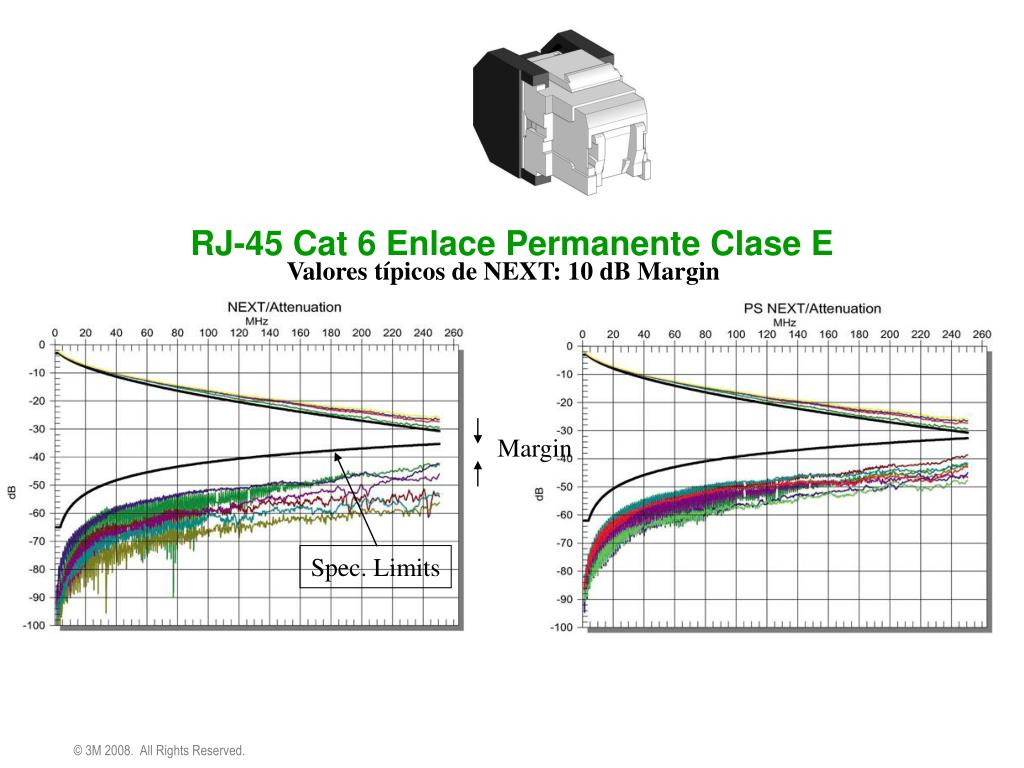

  26. RJ-45 Cat 6 Enlace Permanente Clase E Valores típicos de NEXT: 10 dB Margin Margin Spec. Limits

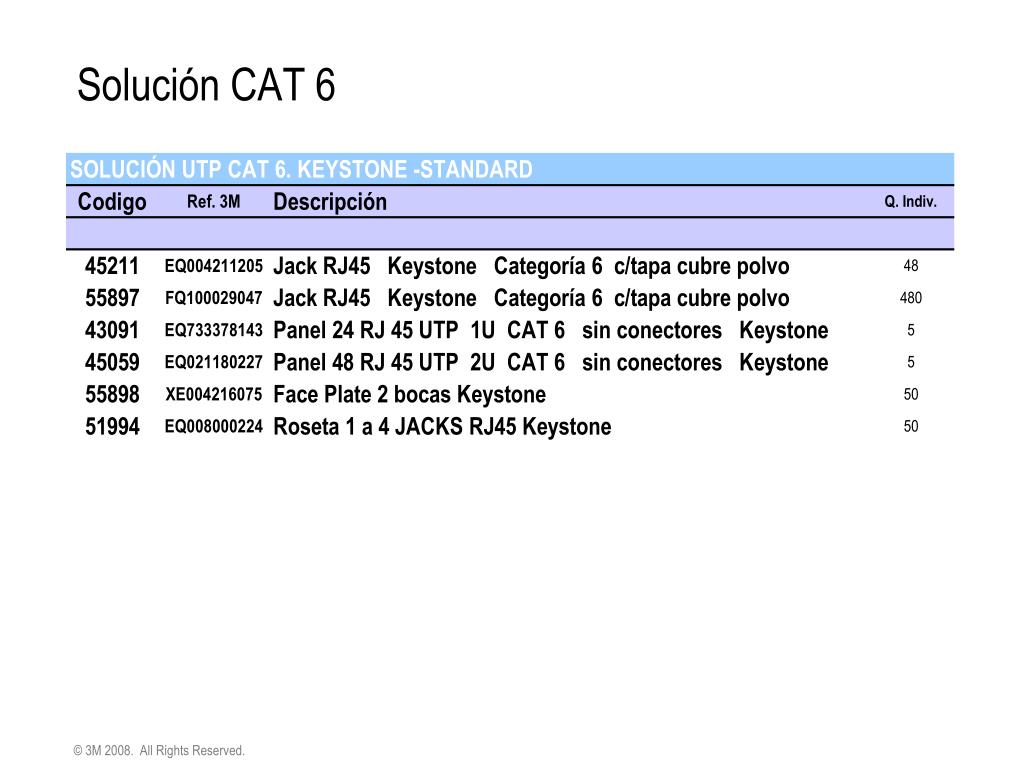

  27. Solución CAT 6

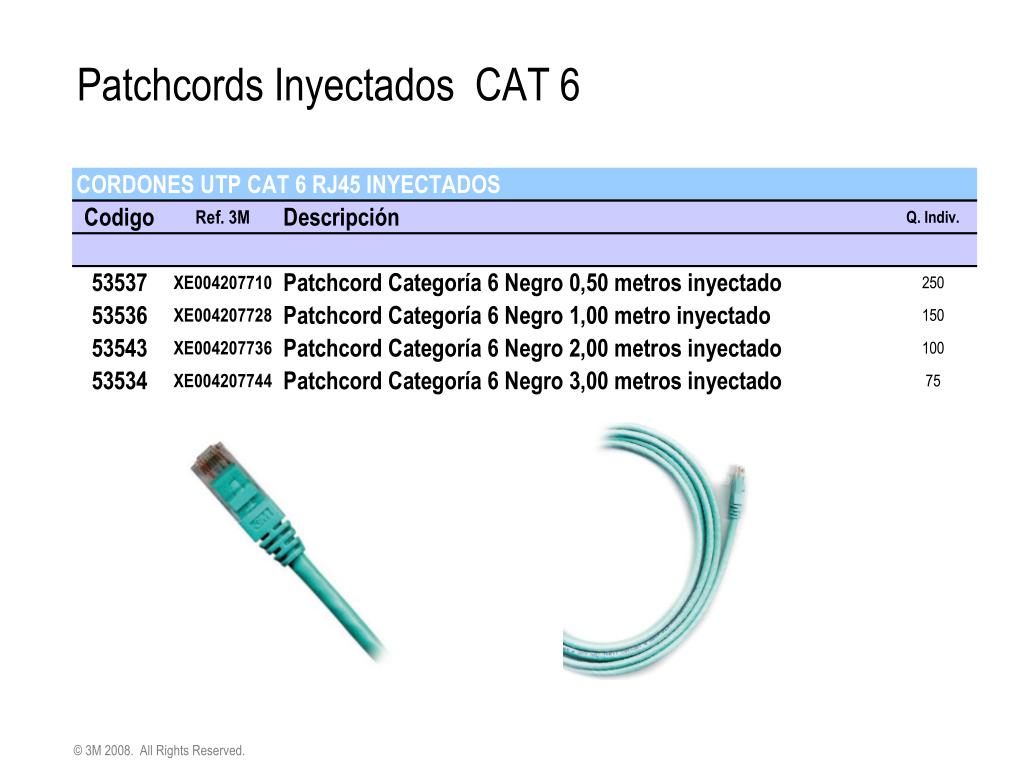

  28. Patchcords Inyectados CAT 6

  29. Solución CAT 5e

  30. Patchcords inyectados CAT 5e

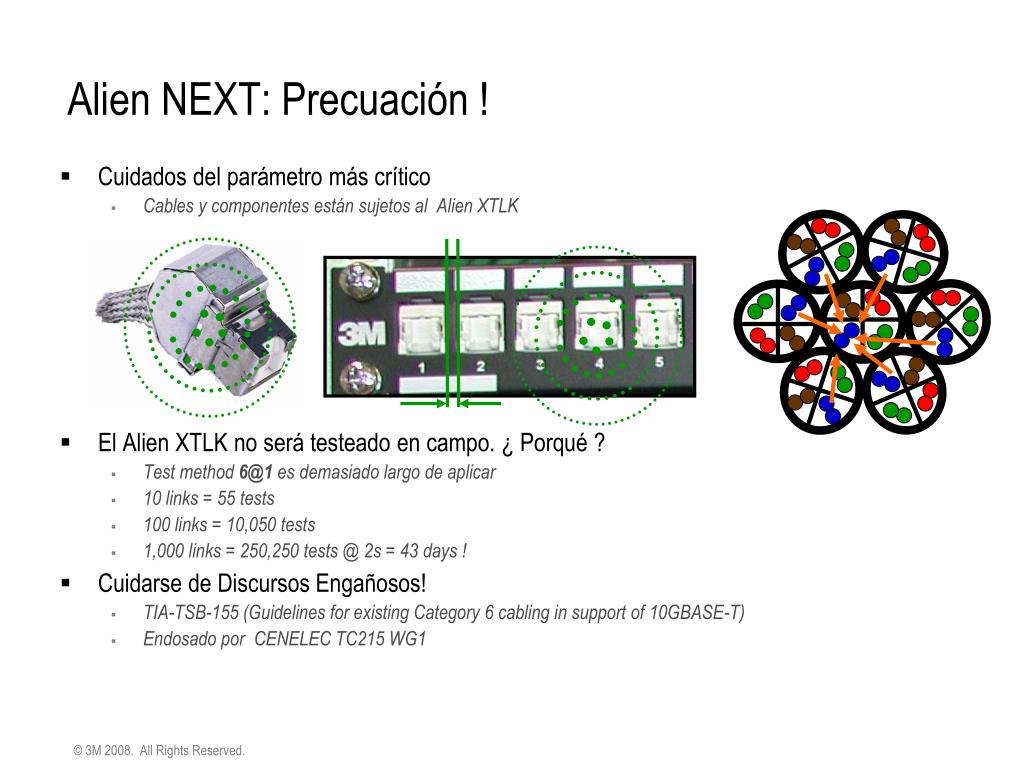

  31. Alien NEXT: Precuación ! • Cuidados del parámetro más crítico • Cables y componentes están sujetos al Alien XTLK • El Alien XTLK no será testeado en campo. ¿ Porqué ? • Test method 6@1 es demasiado largo de aplicar • 10 links = 55 tests • 100 links = 10,050 tests • 1,000 links = 250,250 tests @ 2s = 43 days ! • Cuidarse de Discursos Engañosos! • TIA-TSB-155 (Guidelines for existing Category 6 cabling in support of 10GBASE-T) • Endosado por CENELEC TC215 WG1

  32. Sistema CAT 6 A F/UTP

  33. Jack 6A

  34. Fibra Optica en Redes LAN

  35. Edifico 1 Edifico 2 Backbone Backbone vertical o de edificio Backbone de Campo Fibra Optica en Backbones LAN

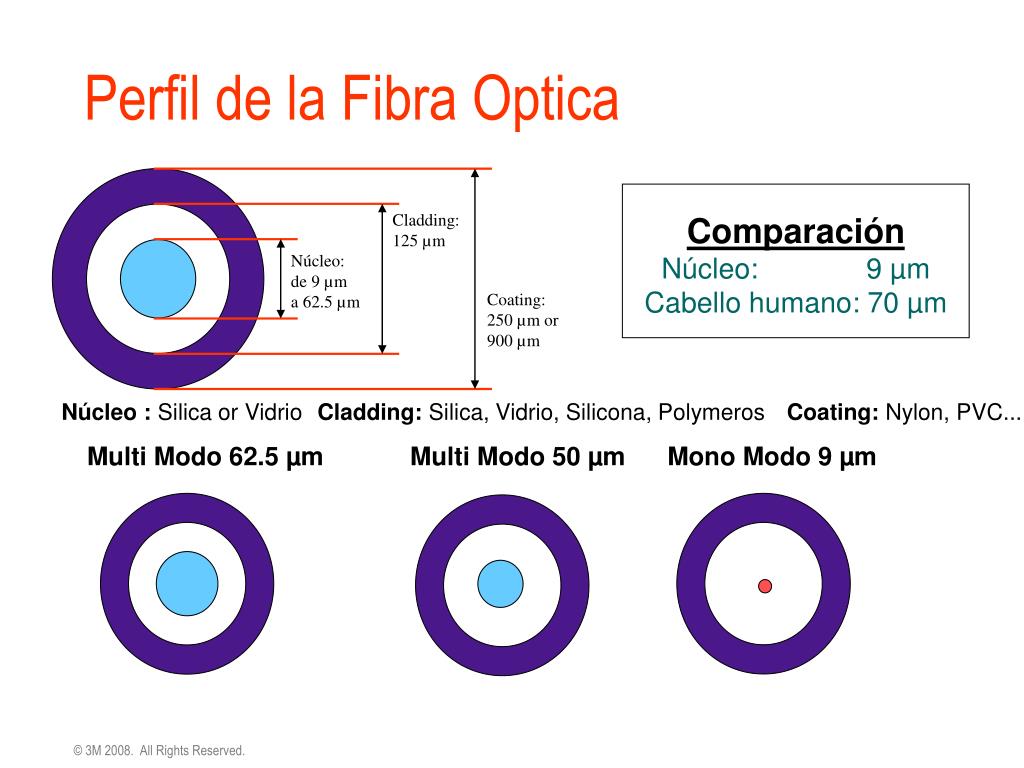

  36. Cladding: 125 µm Núcleo: de 9 µm a 62.5 µm Coating: 250 µm or 900 µm Multi Modo 62.5 µm Multi Modo 50 µm Mono Modo 9 µm Perfil de la Fibra Optica Comparación Núcleo: 9 µm Cabello humano: 70 µm Núcleo : Silica or Vidrio Cladding: Silica, Vidrio, Silicona, Polymeros Coating: Nylon, PVC...

  37. Tipos de Estructuras Cerrada ( Tight Buffer ) Buffer 900 um Fibra 250 um Cubierta Exterior Hilos de Kevlar Libre ( Loose Tube ) Fibra 250 um ( libre dentro del tubo ) Tubo de protección

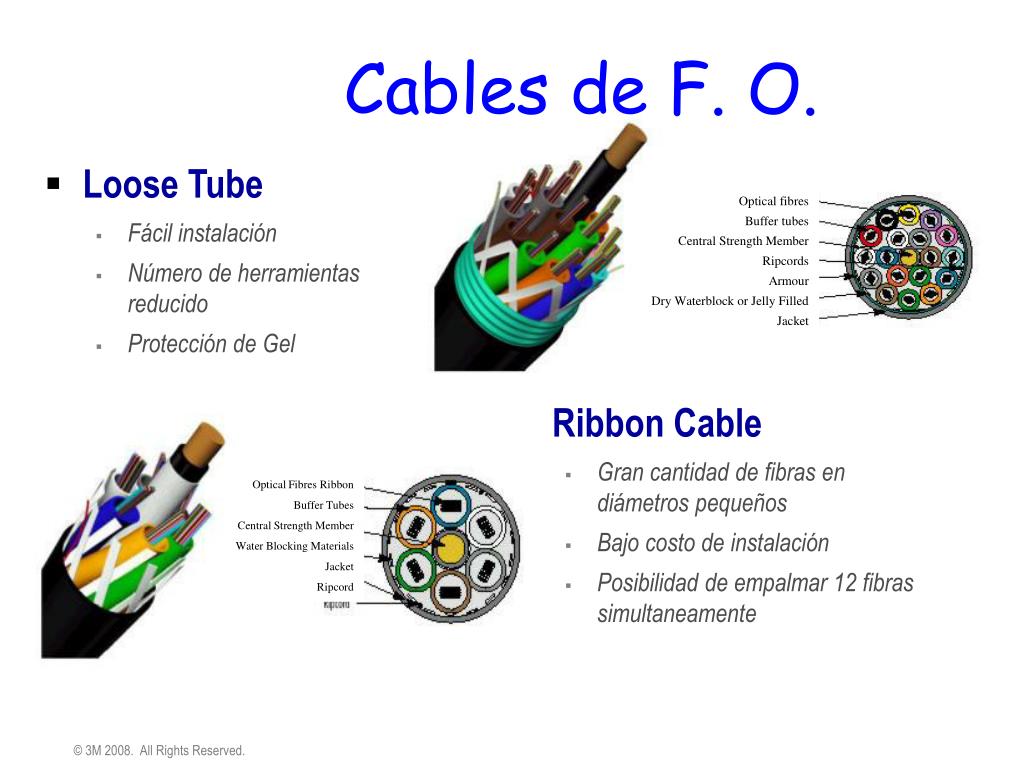

  38. Optical fibresBuffer tubesCentral Strength MemberRipcordsArmourDry Waterblock or Jelly FilledJacket Optical Fibres RibbonBuffer TubesCentral Strength MemberWater Blocking MaterialsJacketRipcord Cables de F. O. • Loose Tube • Fácil instalación • Número de herramientas reducido • Protección de Gel • Ribbon Cable • Gran cantidad de fibras en diámetros pequeños • Bajo costo de instalación • Posibilidad de empalmar 12 fibras simultaneamente
