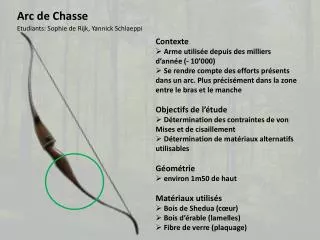

  1. Arc de Chasse Etudiants: Sophie de Rijk, Yannick Schlaeppi • Contexte • Arme utilisée depuis des milliers d’année (- 10’000) • Se rendre compte des efforts présents dans un arc. Plus précisément dans la zone entre le bras et le manche • Objectifs de l’étude • Détermination des contraintes de von Mises et de cisaillement • Détermination de matériaux alternatifs utilisables • Géométrie • environ 1m50 de haut • Matériaux utilisés • Bois de Shedua (cœur) • Bois d’érable (lamelles) • Fibre de verre (plaquage)

  2. Arc de Chasse Etudiants: Sophie de Rijk, Yannick Schlaeppi • Cas de charge • Arc pré-tendu puis tendu • Déplacement imposé du bras dans les deux cas de charge • Critères d’évaluation • Evaluation des contraintes de cisaillement dans les zones collées • Evaluation des contraintes (von Mises) dans la zone de concentration de contrainte • Valeurs limites : limite élastique, limite en cisaillement • Type d’analyse • Analyse statique • Données manquantes / risques • Caractéristiques mécaniques des différents matériaux • Modélisation d’une géométrie complexe Concentration de contraintes û
