任务 3 片内 RAM 与片外 RAM 之间数据块传送操作

任务 3 片内 RAM 与片外 RAM 之间数据块传送操作. 2 学时. 1. 掌握涉及到片外数据存储器操作的数据传送类指令. 2. 指针 DPTR 的使用. 3. DPTR 指针与 Ri 指针的区别. 4. 了解单片机片外 RAM 与片内 RAM 相互独立编址的含义. 一．任务目标. 二．任务要求. 任务描述：将 10 － 19 这 10 个数先送到 30H － 31H 这 10 个片内 RAM 中，然后，再将 30H － 39H 中的数传送给 10 个片外 RAM 单元中去，地址为 0100H － 0109H. 三． 相关知识.

ruby-rios
Download Presentation

任务 3 片内 RAM 与片外 RAM 之间数据块传送操作

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 任务3 片内RAM与片外RAM之间数据块传送操作 2学时

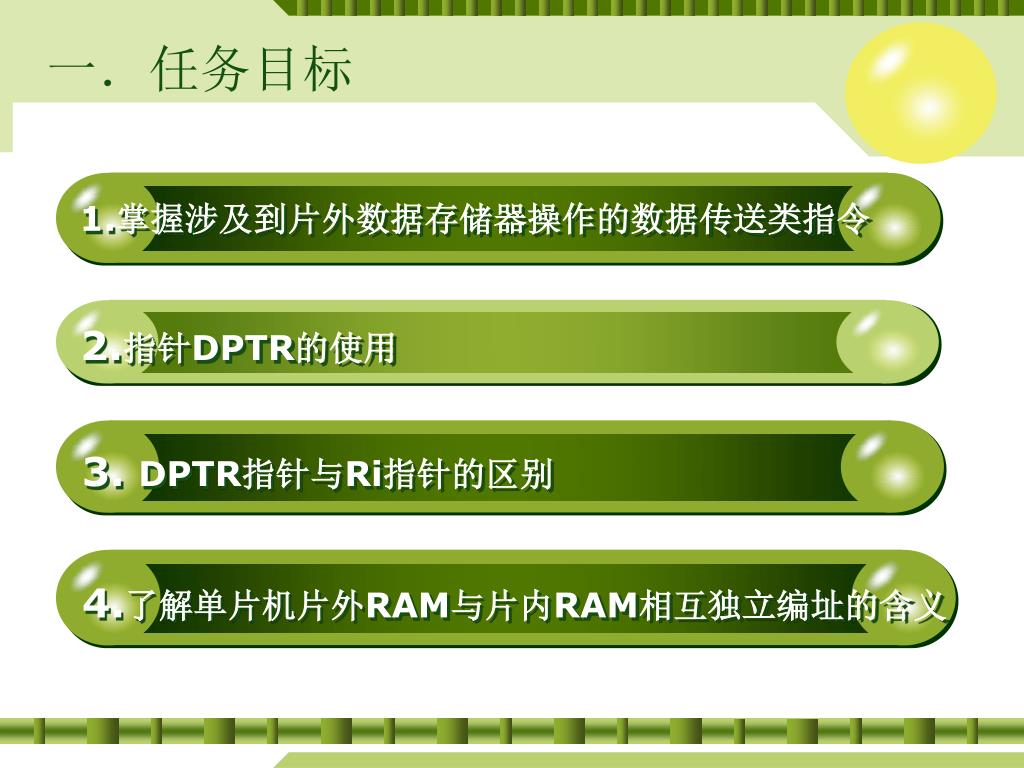

  2. 1.掌握涉及到片外数据存储器操作的数据传送类指令1.掌握涉及到片外数据存储器操作的数据传送类指令 2.指针DPTR的使用 3. DPTR指针与Ri指针的区别 4.了解单片机片外RAM与片内RAM相互独立编址的含义 一．任务目标

  3. 二．任务要求 任务描述：将10－19这10个数先送到30H－31H这10个片内RAM中，然后，再将30H－39H中的数传送给10个片外RAM单元中去，地址为0100H－0109H

  4. 三． 相关知识 （一）片外数据存储器与片内数据存储器 1．统一编址与独立编址 （1）独立编址：房子内的盒子与房子外的盒子各编各的号，室内的编号从0开始，到255结束，一共有256个编号，室外的盒子也从0开始编号，一直到65535结束，一共是64K个编号（注意1K＝1024） （2）统一编址：室内的盒子与室外的盒子接通了进地编号，室内先开始编，从0开始，编到255，室内盒子编完了，室外的盒子再接到刚才的编号从256开始编号

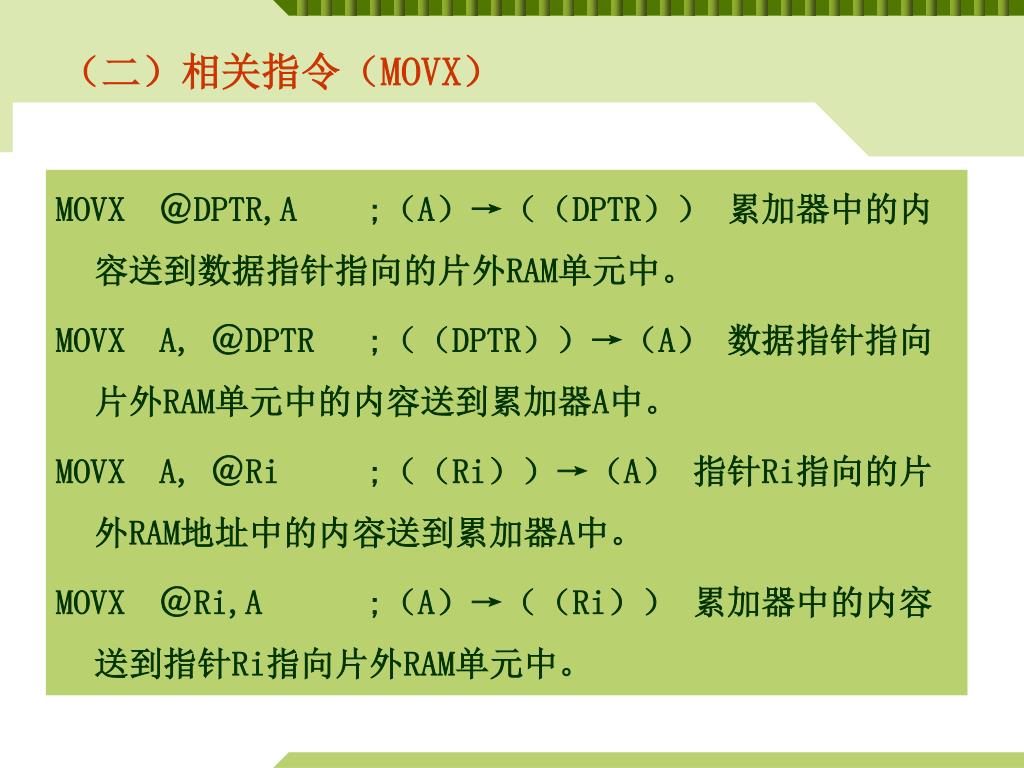

  5. （二）相关指令（MOVX） MOVX  ＠DPTR,A    ;（A）→（（DPTR）） 累加器中的内容送到数据指针指向的片外RAM单元中。 MOVX  A, ＠DPTR   ;（（DPTR））→（A） 数据指针指向片外RAM单元中的内容送到累加器A中。 MOVX  A, ＠Ri     ;（（Ri））→（A） 指针Ri指向的片外RAM地址中的内容送到累加器A中。 MOVX  ＠Ri,A      ;（A）→（（Ri）） 累加器中的内容送到指针Ri指向片外RAM单元中。

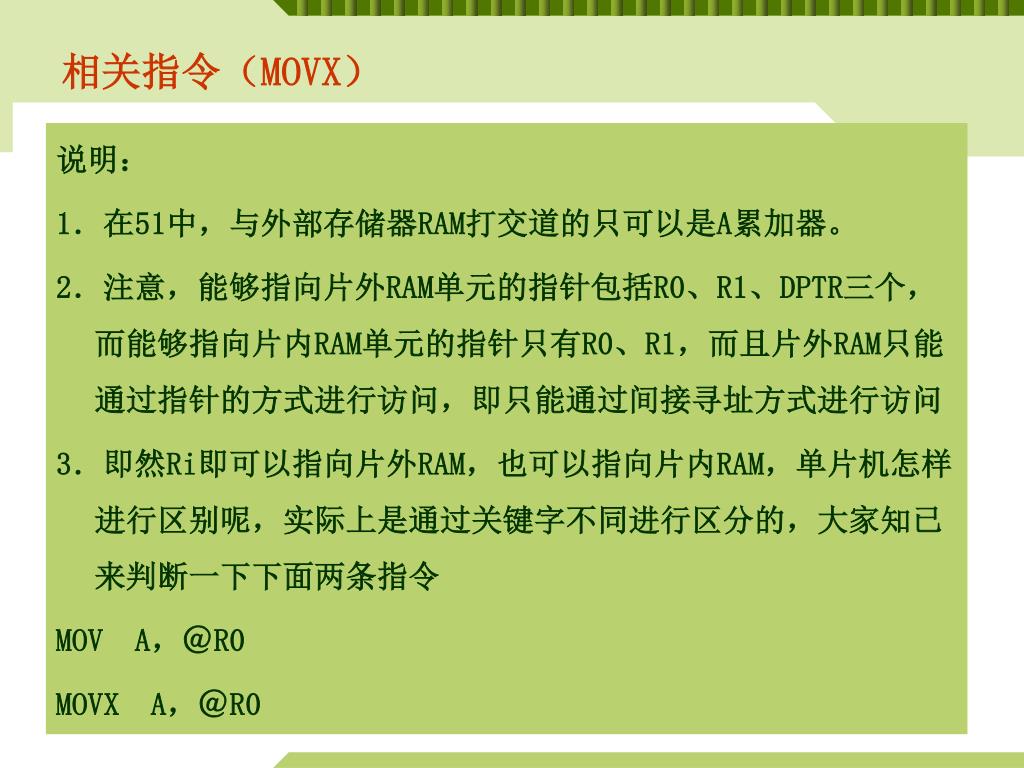

  6. 相关指令（MOVX） 说明： 1．在51中，与外部存储器RAM打交道的只可以是A累加器。 2．注意，能够指向片外RAM单元的指针包括R0、R1、DPTR三个，而能够指向片内RAM单元的指针只有R0、R1，而且片外RAM只能通过指针的方式进行访问，即只能通过间接寻址方式进行访问 3．即然Ri即可以指向片外RAM，也可以指向片内RAM，单片机怎样进行区别呢，实际上是通过关键字不同进行区分的，大家知已来判断一下下面两条指令 MOVA，＠R0 MOVXA，＠R0

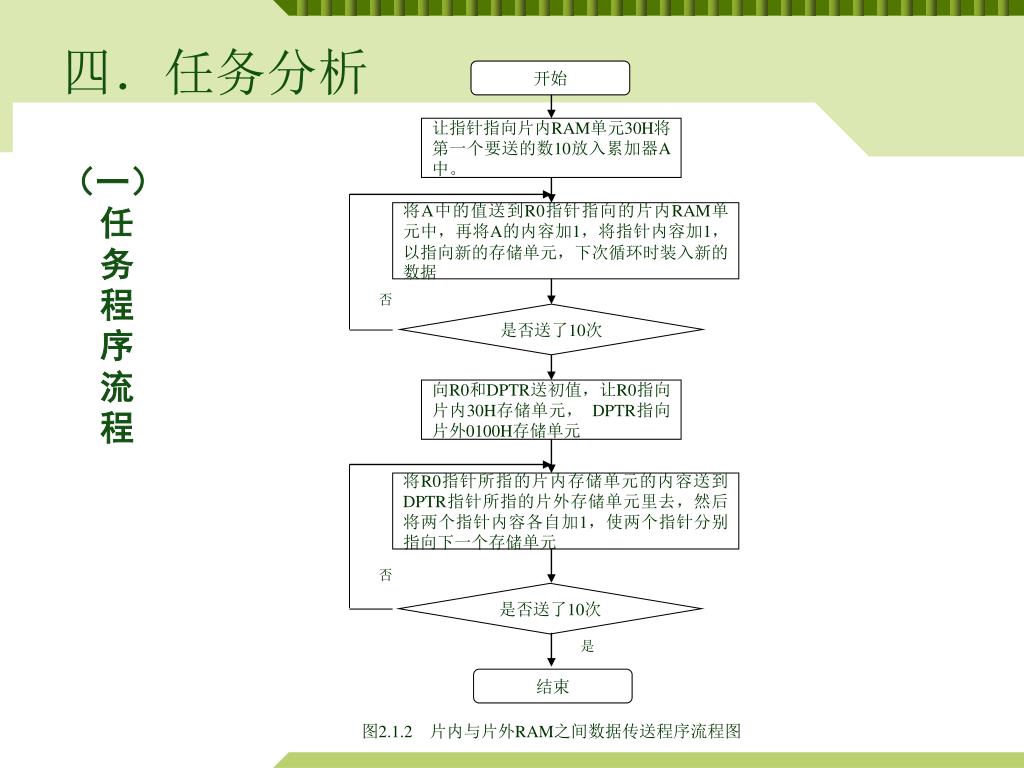

  7. 开始 让指针指向片内RAM单元30H将第一个要送的数10放入累加器A中。 将A中的值送到R0指针指向的片内RAM单元中，再将A的内容加1，将指针内容加1，以指向新的存储单元，下次循环时装入新的数据 否 是否送了10次 向R0和DPTR送初值，让R0指向片内30H存储单元， DPTR指向片外0100H存储单元 将R0指针所指的片内存储单元的内容送到DPTR指针所指的片外存储单元里去，然后将两个指针内容各自加1，使两个指针分别指向下一个存储单元 否 是否送了10次 是 结束 图2.1.2　片内与片外RAM之间数据传送程序流程图 四．任务分析 （一）任务程序流程

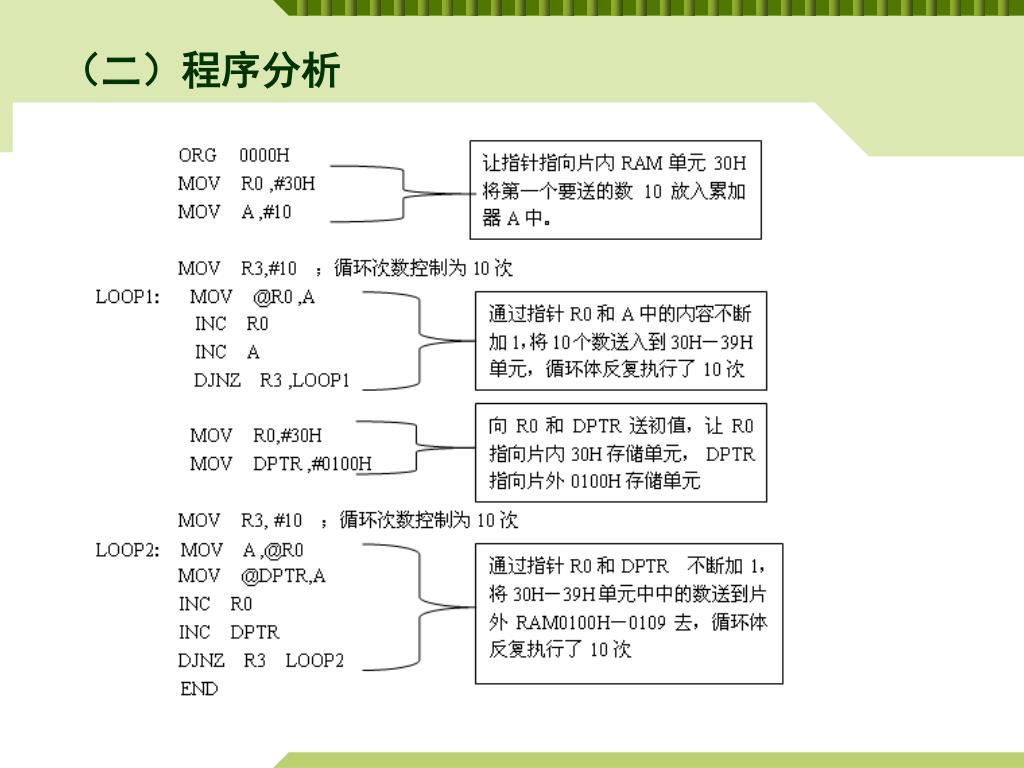

  8. （二）程序分析

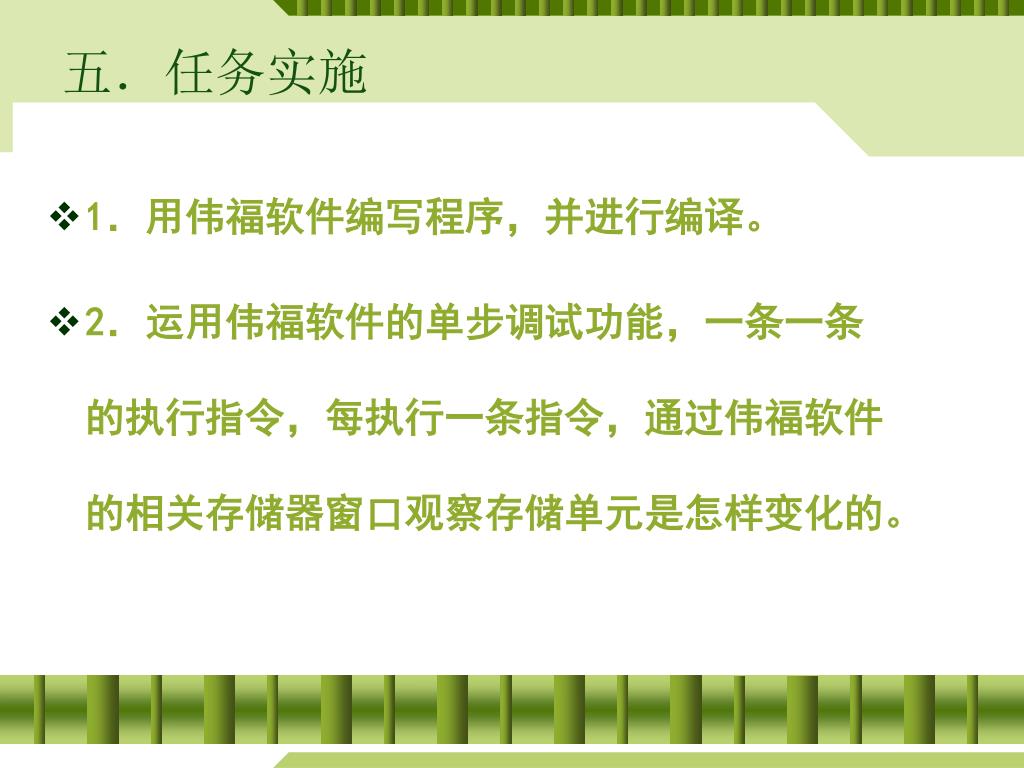

  9. 五．任务实施 • 1．用伟福软件编写程序，并进行编译。 • 2．运用伟福软件的单步调试功能，一条一条的执行指令，每执行一条指令，通过伟福软件的相关存储器窗口观察存储单元是怎样变化的。

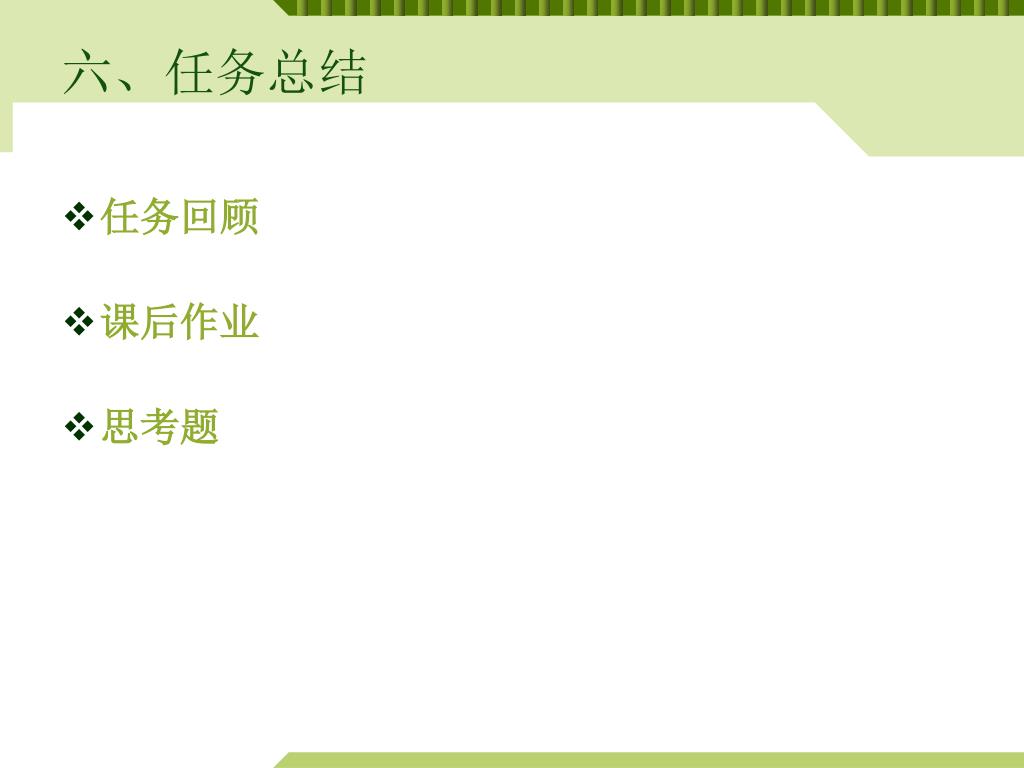

  10. 六、任务总结 • 任务回顾 • 课后作业 • 思考题

  11. Thank you! 标志
