  1. Définition : La Liaison Téléinformatique Moyen de transmission A B Distance D Équipement Informatique Équipement Informatique La Distance D est INDIFFERENTE (Pour l'utilisateur)

  2. Définitions : Liaison de données Circuit de données E T T D (A) E T T D (B) Moyen de transmission S L L S CIRCUIT DE DONNEES LIAISON DE DONNEES E T T D : EQUIPEMENT TERMINAL DE TRAITEMENT DE DONNEES

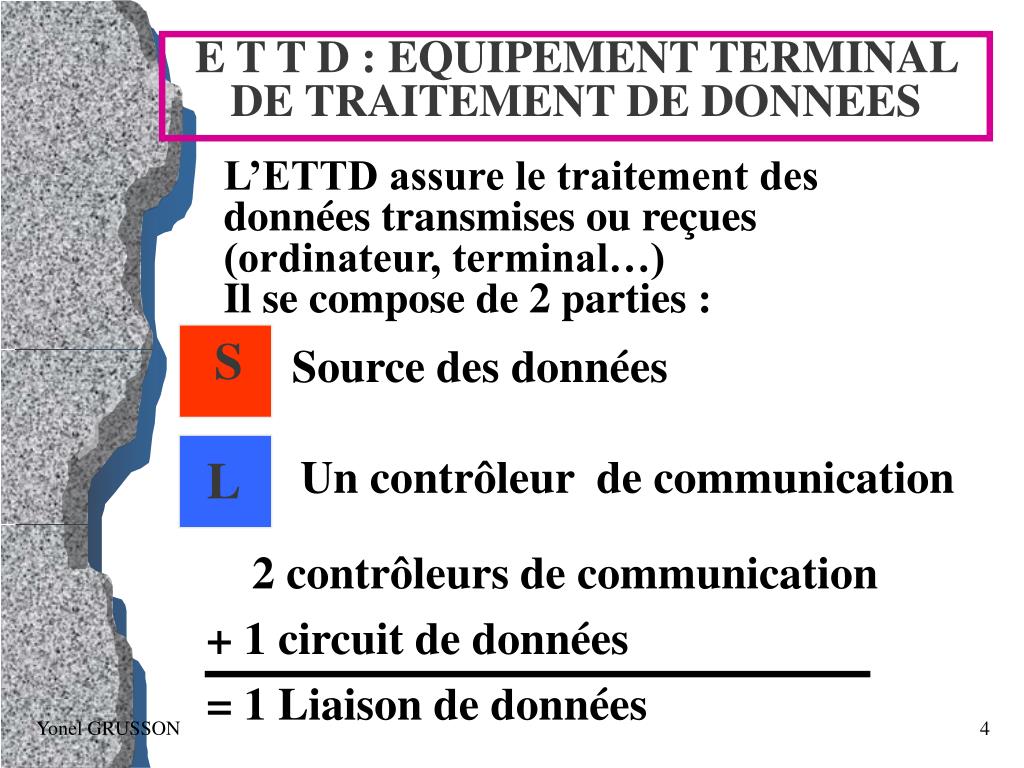

  3. S L E T T D : EQUIPEMENT TERMINAL DE TRAITEMENT DE DONNEES L’ETTD assure le traitement des données transmises ou reçues (ordinateur, terminal…) Il se compose de 2 parties : Source des données Un contrôleur de communication 2 contrôleurs de communication + 1 circuit de données = 1 Liaison de données

  4. Circuit de données E T T D (A) E T T D (B) E T C D E T C D S L L S CIRCUIT DE DONNEES LIAISON DE DONNEES Jonction ETTD/ETCD normalisée ETCD : EQUIPEMENT TERMINAL DE CIRCUIT DE DONNEES

  5. ETCD : EQUIPEMENT TERMINAL DE CIRCUIT DE DONNEES L’ETCD assure la gestion des communications, la bonne émission et réception des SIGNAUX. Il établit la liaison, la maintient et y met fin. Il assure également la conversion du signal entre l’ETTD et le support de transmission. Exemple : MODEM (Attention pas seulement)

  6. TERMINOLOGIE • ETTD DTE : Data Terminal Equipment • ETCD DCE : Data Communication Equipment

  7. E T C D ETTD ETCD ETCD ETCD ETCD ETCD ETCD E T C D ETTD Liaisons de données et réseau

  8. La TRANSMISSION L ’étudede la transmission de l ’information suppose : • Une codification de cette information, • Une technique pour transmettre ce code, • Un support de transmission.

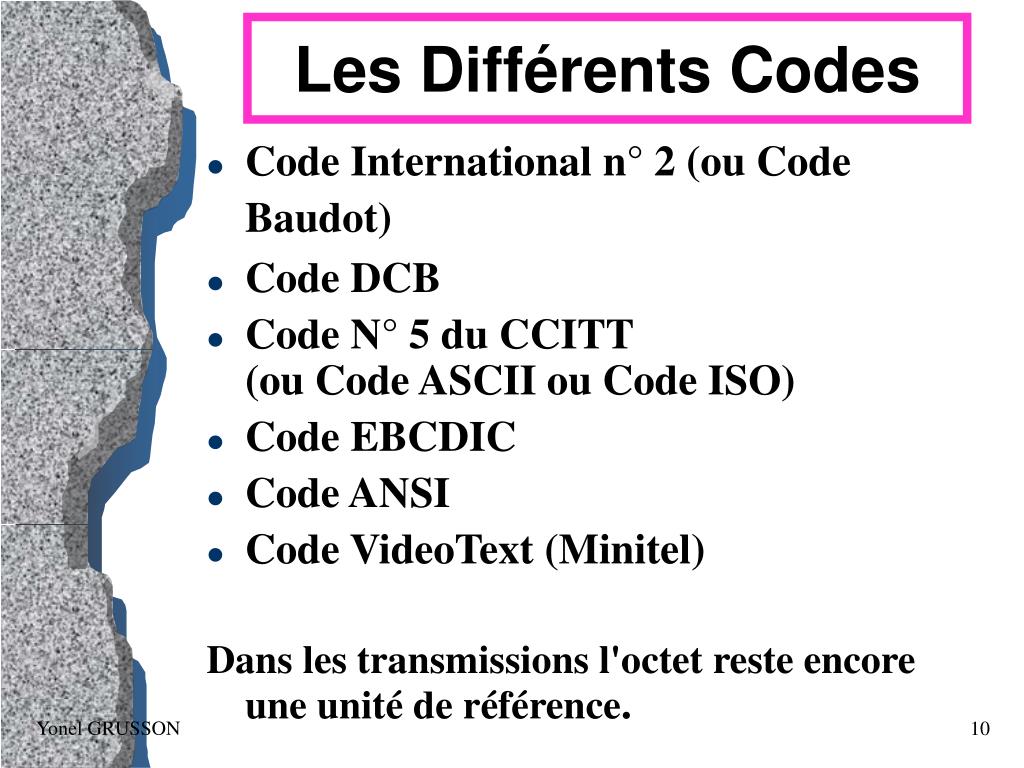

  9. Les Différents Codes • Code International n° 2 (ou Code Baudot) • Code DCB • Code N° 5 du CCITT(ou Code ASCII ou Code ISO) • Code EBCDIC • Code ANSI • Code VideoText (Minitel) Dans les transmissions l'octet reste encore une unité de référence.

  10. Le Signal La fonction d’une ondesinusoïdale élémentaire est : a(t) = A SIN (w t + ph) Avec : t : le Temps A : l’amplitude maximale w : la pulsation w = (2 pi f) avec f la fréquence ph : la phase a(t) : L’amplitude à l’instant t

  11. Le Signal a(t) = 2 SIN (2.pi.t) ou f=1 et ph = 0

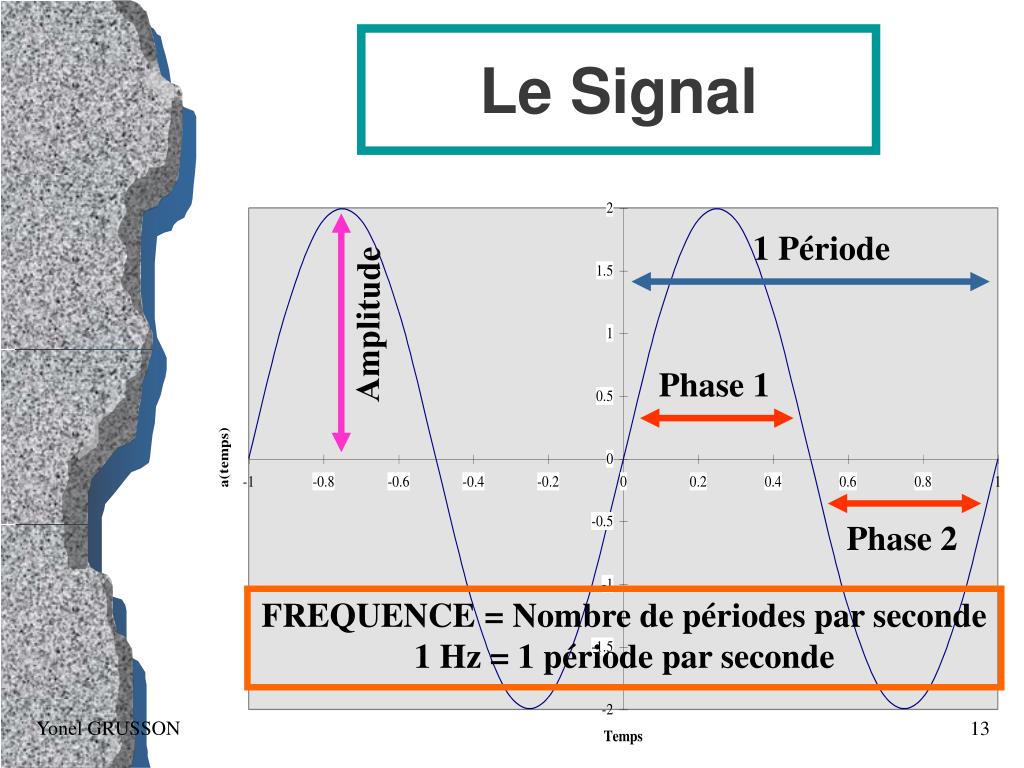

  12. Amplitude Phase 1 Phase 2 Le Signal 1 Période FREQUENCE = Nombre de périodes par seconde 1 Hz = 1 période par seconde

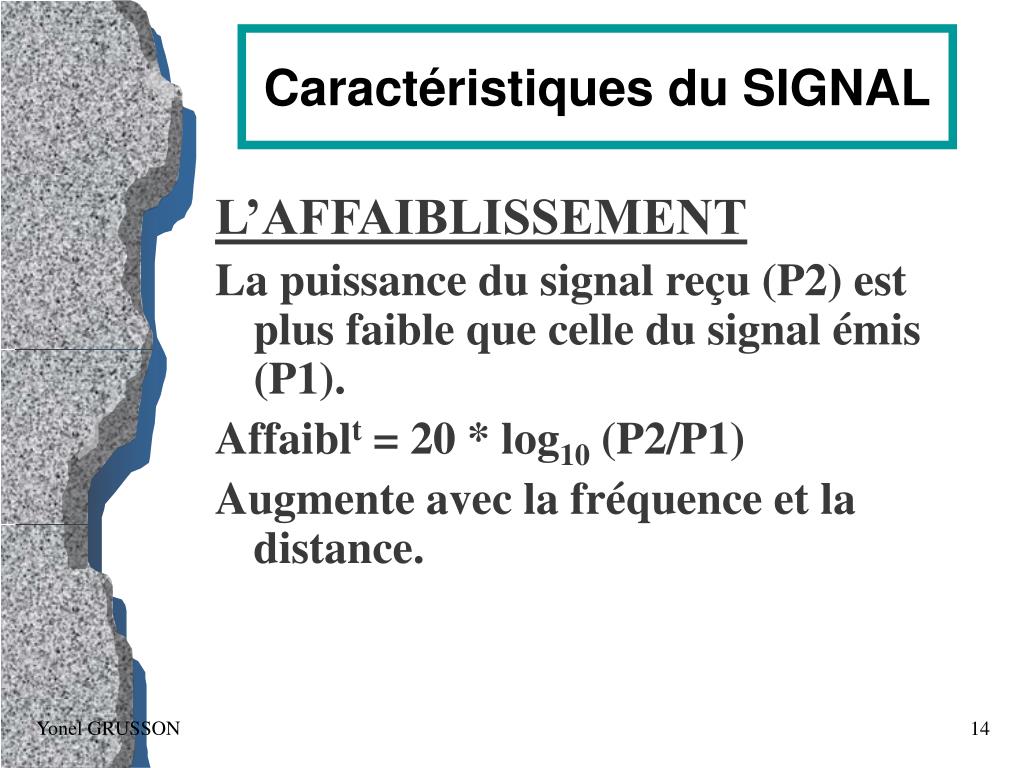

  13. Caractéristiques du SIGNAL L’AFFAIBLISSEMENT La puissance du signal reçu (P2) est plus faible que celle du signal émis (P1). Affaiblt = 20 * log10 (P2/P1) Augmente avec la fréquence et la distance.

  14. Caractéristiques du SIGNAL DISTORSION D’AMPLITUDE Au moment T l’amplitude est augmentée ou diminuée DISTORTION DE PHASE Déphase du signal par rapport à une porteuse

  15. Caractéristiques du SIGNAL LES BRUITS Ensembles des composantes aléatoires et non significatives d’un signal. Perturbations internes (composants électroniques, échauffement…) ou externes (Champs électromagnétiques, radiations…). Sr(t) = s(t) + b(t) avec Sr(t) : Signal reçu , s(t) :signal transmis et b(t) : bruit

  16. Caractéristiques du SIGNAL Le rapport Signal sur Bruit (S / B) est une caractéristique d'un canal. Ce rapport varie dans le temps du fait qu'il est aléatoire. Il s'exprime en DECIBELS (Db)

  17. Caractéristiques du SIGNAL LARGEUR DE LA BANDE OU BANDE PASSANTE Différence entre la plus haute et la plus basse fréquence que laisse passer sans altération un canal de transmission. La Ligne téléphonique traditionnelle a une bande passante de 3100 Hz (de 300 à 3400 Hz)

  18. Caractéristiques du SIGNAL On appelle Bande Passante d’une voie de transmission pour un affaiblissement donné A, l’intervalle de fréquences soumises à un affaiblissement inférieure ou égale à A. La Bande passante d’un canal de transmission peut être partagée

  19. Caractéristiques du SIGNAL Capacité maximale et théorique d’un canal. Formule de Shannon : C = W Log2 (1 + S/B) avec W : la bande passante (en Hz) S : Puissance du signal B : Puissance du bruit S/B en Décibels (Db) C : Capacité en Bit/sec Exemple : Une ligne téléphonique avec une bande passante de 3200 Hertz et S/B=10db pourra atteindre un débit théorique de 10 K/bit/s

  20. TECHNIQUES DE TRANSMISSIONSERIE / PARALLELE Parallèle sur 8 bits Micro 8 Bits Transmis au moment T Terminal Ordinateur 8

  21. TECHNIQUES DE TRANSMISSION Transmission en série d’un octet Horloge T1 T2 T3 T1 1 D1 D2 D3 D4 D5 D6 D7 D8 0 1 1 0 1 Registre à Décalage 0 1 0 0 0 1 1 0 0 1 1 0 0 1 1 1 0 Sortie Série 0

  22. Transmission en Bande de Base Ce type de transmission consiste à émettre sur la ligne des courants qui reflètent la valeur des bits transmis. Par exemple un courant nul pour un 0 et un courant positif pour un 1. Il existe plusieurs techniques de transmission en bande de base.

  23. Code à émettre 0 1 1 0 1 1 0 +v -v +v Code BiPolaire 0 -v Transmission en Bande de Base Non Retour à Zéro N.R.Z

  24. Code à émettre 0 1 1 0 0 1 0 +v Code de Miller 0 -v Transmission en Bande de Base 1 : Transition au milieu de l’intervalle 0 : Pas de transition si suivi par un 1 Transition à la fin de l’intervalle si suivi d’un 0

  25. Code à émettre 1 0 0 1 1 0 1 +v Code Manchester -v Transmission en Bande de Base 1 : Transition de HAUT en BAS au milieu de l’intervalle 0 : Transition de BAS en HAUT au milieu de l’intervalle

  26. Code à émettre 0 1 0 1 1 0 1 +v Code Manchester différentiel -v 0 : Transition (selon la fin du bit précédent) 1 : Pas de Transition Transmission en Bande de Base

  27. Code à émettre 01 10 11 10 00 +v1 +v0 0 -v0 -v1 Transmission en Bande de Base Transmission TETRAVALENTE

  28. Transmission en Bande de Base Inconvénient : Dégradation très rapide des signaux avec la longueur de la transmission. Nécessite de régénérer régulièrement le signal. Distance maximum quelques kilomètres.Ne permet le partage de la bande passante (multiplexage). Avantage : Technique facile à mettre en œuvre. Utilisation d'un adaptateur.

  29. Transmission en MODULATION La modulation consiste à modifier une des caractéristiques du signal sans modifier les autres. La nature de l’information (0 ou 1) vient moduler une onde qui devient «porteuse» de la donnée. On distingue : • Modulation de Fréquence • Modulation d’Amplitude • Modulation de Phase

  30. Modulation de Fréquence

  31. Modulation d’Amplitude

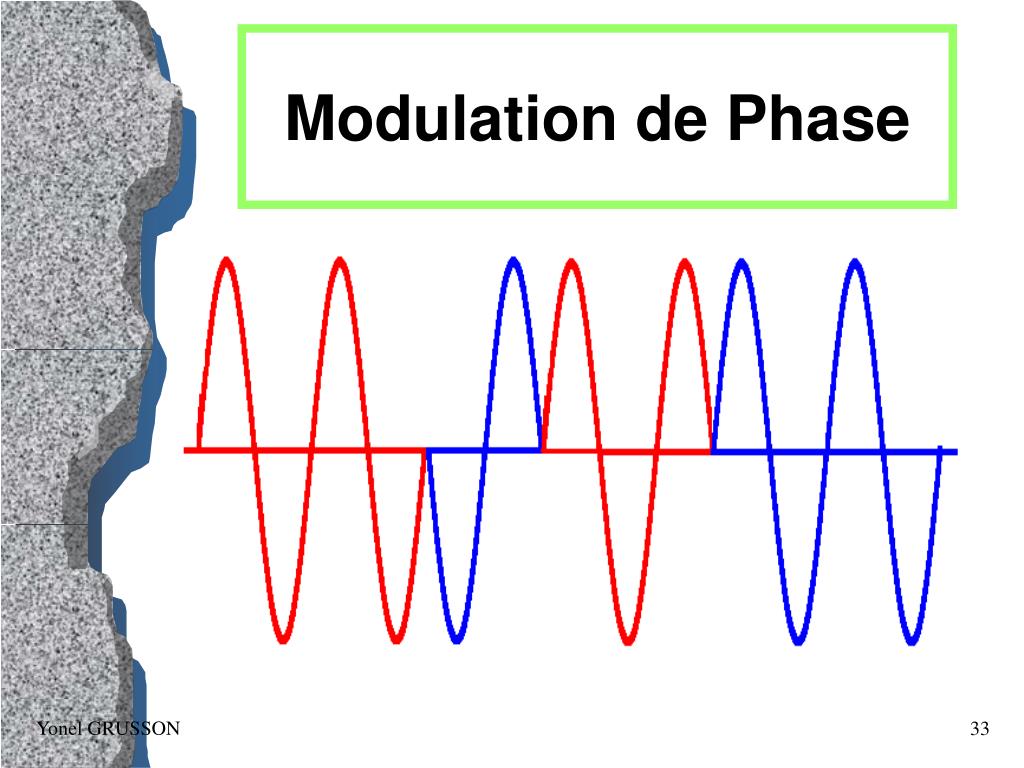

  32. Modulation de Phase

  33. VITESSE..... • Vmod = 1/T Avec T la durée du moment élémentaire Se mesure en BAUD 1 Baud = 1 moment significatif par seconde • Vtr = 1/T * log2VAvec V la VALENCE du Signal (Nombre de représentations possible avec le signal)Se mesure en BIT/Seconde.

  34. 0 1 1 0 1 1 0 Temps en ms 20 20 20 20 20 20 20 +v -v VITESSE..... De MODULATION Vmod = 1/0,02 = 50 Bauds De TRANSMISSION Vtr = 1/0,02 * log22 = 50 Bits/Sec.

  35. VITESSE..... Ainsi avec une Transmission TETRAVALENTE 01 10 11 10 00 +v1 +v0 0 -v0 -v1 Avec T=0,005 et V=4 Vmod = 200 Bauds Vtr = 400 Bits /s

  36. Modulation par impulsions codée Un signal analogique utilisant une BANDE PASSANTE égale à F peut être représenté par une série d’échantillons prélevés à une fréquence au moins égale à 2F Par exemple un signal occupant une bande passante de 10 000 Hz devra échantillonner au moins 20 000 fois par seconde.

  37. Modulation par impulsions codée v2 v3 v1 v4 v6 v5 Temps entre deux échantillons Les valeurs binaires Vi sont transmises

  38. Les SUPPORTS DE TRANSMISSION • Les Paires METALLIQUES • Le Câble COAXIAL • La FIBRE OPTIQUE • Les Supports "Immatériels" • Rayon Infrarouge • Faisceaux HERTZIENS • Ondes radioélectriques (inutilisées) • Les Satellites

  39. Les Paires METALLIQUESou paires Torsadées • Support typique de l’infrastructure téléphonique. • Réamplification du signal sur longue distance. Quelques dizaines de Km sans régénération • La Bande Passante dépend : • du diamètre et de la pureté des conducteurs, • la nature des isolants. • Débit sur longue distance, quelques Kbit/s. En réseau local quelques Mbit/s

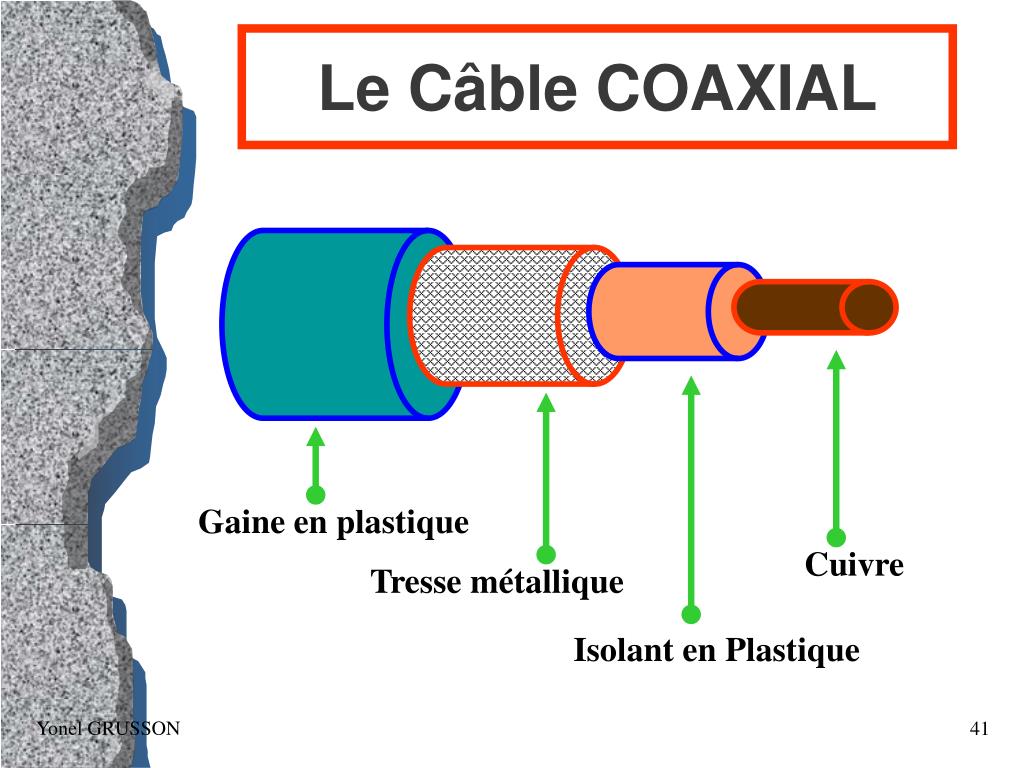

  40. Gaine en plastique Cuivre Tresse métallique Isolant en Plastique Le Câble COAXIAL

  41. Le Câble COAXIAL • Câble de 50 ohms pour les transmissions en bande de base et de 75 ohms pour les transmissions analogiques. • Bande passante et protection électromagnétique plus importante qu’avec la paire torsadée • Débit : 10 Mbit/s sur le Km, plus sur des distances plus courtes (et inversement). • Moins économique que la paire torsadée.

  42. Fil de VERRE fin à base de Silice Gaine qui maintien la lumière à l ’intérieur de la fibre Source lumineuse Propagation du rayon lumineux dans la fibre La FIBRE OPTIQUE

  43. La FIBRE OPTIQUE • La bande passante de la lumière visible est d’environ 1014 Hz - Support avec une forte potentialité de transmission. • Système de transmission = Dispositif émetteur (diode laser) + Fibre Optique + Dispositif de réception • Nécessite une transformation du signal à l’émission et à la réception. • Débit : Plusieurs Gbit/s sur quelques dizaines de kilomètres. • Insensibilité aux interférences • Coût relativement élevé.

  44. Supports Immatériels • Les systèmes « à vue directe » • L ’Infrarouge (essentiellement dans les LAN) • Les faisceaux Hertziens utilisent une bande passante de 2 à 40 Ghz. La bande de 4 à 6 Ghz est la plus utilisée. Bien que directif, ce système reste de la diffusion (sécurité). • Les satellites • Bande Passante de 500 Mhz partagé entre plusieurs répéteurs utilisant une bande de 36 Mhz. • Diffusion des ondes

  45. E T C D E T C D E T C D ETTD ETTD Le SENS DE TRANSMISSION UNIDIRECTIONNEL ou SIMPLEX Un seul sens possible

  46. E T C D E T C D E T C D ETTD ETTD Le SENS DE TRANSMISSION BIDIRECTIONNEL à l’Alternat ou HALF-DUPLEX 2 Sens sont possibles Mais un seul au moment t

  47. E T C D E T C D E T C D ETTD ETTD Le SENS DE TRANSMISSION BILATERALE Simultané ou FULL-DUPLEX 2 Sens sont possibles simultanément (support doublé)

  48. Le SYNCHRONISME Liaison ASYNCHRONE (Start/Stop) État Repos (Attente) 1 5 a 8 bits de Données 0 STOP = 1 ou 2 Bits BIT DE START Nouveau Bit de Start ou mise en Attente

  49. Le SYNCHRONISME Liaison ASYNCHRONE (Start/Stop) • Deux CARACTERES peuvent être émis à des moments quelconques (asynchrone). • Le synchronisme commence avec le START sur la durée d’un caractère. • Méthode inadaptée à des vitesses élevées
