Presentation Transcript
slide2
前情提要
  • 各位認識圖嗎?
slide3

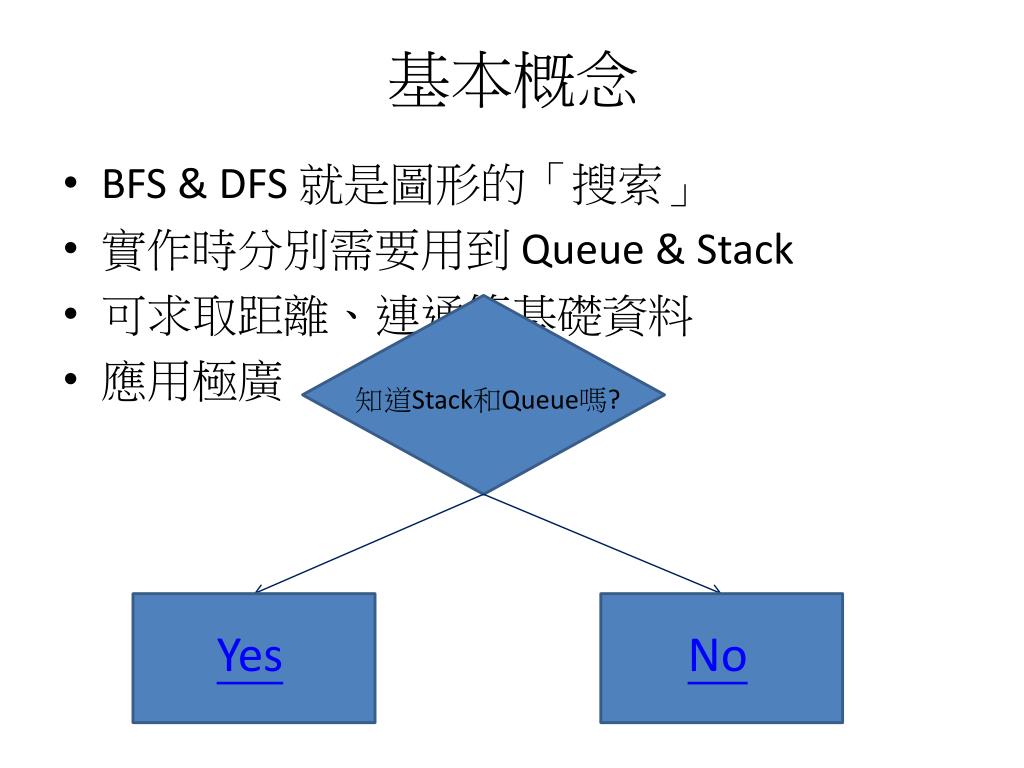

基本概念
  • BFS&DFS 就是圖形的「搜索」
  • 實作時分別需要用到 Queue & Stack
  • 可求取距離、連通等基礎資料
  • 應用極廣

Yes

No

知道Stack和Queue嗎?

slide4
BFS
  • 廣度優先搜索(Breadth-first Search)
  • 先搜索完叉路再往下走
  • 由近而遠的搜索
  • 把走過的路連起來會變成一棵tree
  • You need a Queue
slide6
DFS
  • 深度優先搜索(Depth-first Search)
  • 先搜索完整條路再去走叉路
  • 把走過的路連起來也會變成一棵tree
  • You need a Stack
slide8
時間複雜度
  • 看資料型態而定

Adjacency matrix -> O(V^2)

Adjacency lists -> O(V+E)

  • BUT 要記得剪枝!!!
  • 記下走過的點,以免重覆走浪費時間
slide9
練習時間

ZJ

a290

b224

a753

d908

slide10
讓我們繼續看下去
  • DFS延伸概念
  • 判斷DAG(Direct Acylic Graph)
  • 拓樸排序(Topological Sort)
  • 連通分量(Connected Components)
  • 關節點(割點,Cut Point)

OAO~~~

slide11
DFS延伸概念
  • Discovery time Finishing time

1

5

7

6

2

4

3

2

4

1

8

7

5

3

6

8

dfs 2
DFS延伸2

Tree Edges: not yet discovered

Back Edges: discovered but not yet finished

Forward/Cross Edges: finished

dag direct acylic graph
DAG(Direct Acylic Graph)
  • 有向無環圖
  • 判斷方式:DFS
  • 他沒有Back Edges!!!
slide14
拓樸排序
  • Topological Sort
  • 將圖上的點進行排序
  • 假如A->B,則A要排在B之前
  • 前提:圖必須是一個DAG
  • 用途: 排大學課程、解決DAG圖各種問題的利器
slide15

做法:

1.先找出第一點 –

什麼點一定可以排在最前面?

2.進行拓樸排序 – 想想DFS延伸!

=>

1.任意一個沒有「入邊」的點

2.Finishing time!

slide16
拓樸範例
  • 一個可行的拓樸排序:

9205637814

  • Finishing time反排!!!

8

2

4

5

6

7

3

10

9

1

slide17
來個題目

ZJ

a552

a454

d917

slide18
連通分量
  • 連通關係(就有向圖來討論)
    • 強連通-任兩點均有路來回
    • 弱連通-化為無向圖後為相連圖形
    • 單向連通-任兩點至少有單向路可走
  • 強連通>單向連通>弱連通
slide19
強連通分量
  • strongly connected components(SCC)
  • 用處:收縮圖形
  • 怎麼找?

-> 還是 DFS

cut point
關節點(割點,Cut Point)
  • 無向圖中,少了就會使圖不連通的點
slide22

怎麼找割點?

->DFSagain!!!

  • 用DFS tree來想
the end
THE END

P.S. 蒙地卡羅 is good!

stack
補-Stack
  • 就像堆盤子一樣
  • 遞迴就是一種Stack
  • 陣列或STL
queue
補 -Queue
  • 就像排隊一樣(不考慮插隊)
  • 陣列或STL
