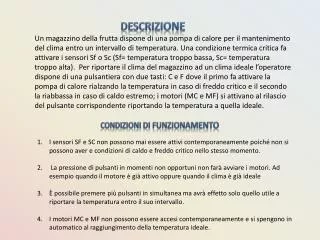

  1. Descrizione Un magazzino della frutta dispone di una pompa di calore per il mantenimento del clima entro un intervallo di temperatura. Una condizione termica critica fa attivare i sensori Sf o Sc (Sf= temperatura troppo bassa, Sc= temperatura troppo alta).  Per riportare il clima del magazzino ad un clima ideale l’operatore dispone di una pulsantiera con due tasti: C e F dove il primo fa attivare la pompa di calore rialzando la temperatura in caso di freddo critico e il secondo la riabbassa in caso di caldo estremo; i motori (MC e MF) si attivano al rilascio del pulsante corrispondente riportando la temperatura a quella ideale. Condizioni di funzionamento I sensori SF e SC non possono mai essere attivi contemporaneamente poiché non si possono aver e condizioni di caldo e freddo critico nello stesso momento. La pressione di pulsanti in momenti non opportuni non farà avviare i motori. Ad esempio quando il motore è già attivo oppure quando il clima è già ideale È possibile premere più pulsanti in simultanea ma avrà effetto solo quello utile a riportare la temperatura entro il suo intervallo. I motori MC e MF non possono essere accesi contemporaneamente e si spengono in automatico al raggiungimento della temperatura ideale.

  2. Diagramma degli stati 01/0101/00 01/1101/10 01/1001/0101/00 D00 F01 C00 01/10 01/00 Sc Sf/C F 00/0100/1000/00 01/00 00/00 A00 Mc Mf 00/00 10/1010/00 10/0110/1010/00 10/1110/01 10/00 H00 M10 I00 10/00 10/01

  3. Tabella delle transizioni ScSfCF

  4. Tabella triangolare & classi di compatibilità Stati a due a due compatibili: ([AC], [AH], [CH], [DH], [DI]) Classi massime di compatibilità: ([ACH], [DI],F ,M) [ACH] => α F => β [DI] => γ M => δ

  5. Mappe di karnaugh(con corse critiche)

  6. Mappe di karnaugh(corse critiche risolte)

  7. Individuazione delle funzioni (mc & mf) Mc= Y0!Y1!F + Y0!Y1!C Mc= Y0!Y1!F + Y0!Y1!C Mf=!Y0Y1!C + !Y0Y1!F

  8. Individuazione delle funzioni (y0) Y0=Y0C + ScY0 + Y1F!Sf + SfC!Y1

  9. Individuazione delle funzioni (y1) Y1= SfY1 + !ScY0C + ScY1F + Sc!Y0F

  10. schematico

  11. Simulazione Behavioral La simulazione evidenzia, dopo il reset della rete, che la pressione dei pulsanti C e F quando la condizione termica è già ideale non comporta una variazione delle uscite. In seguito all’attivazione del sensore Sf ,il quale segnala un clima troppo freddo , possiamo not- are che il motore si attiva solo alla pressione del pulsante C e non a quella di F e resta attiva fino a quando non si disattiva il sensore Sf. Una successiva attivazione del sensore Sc annuncia che la temperatura è troppo alta per cui è necessario premere il pulsante F per riabbassarla: la pressione di C non comporta cambiamenti mentre la simultanea pressione di entrambi i motori fa attivare solo Mc rispettando la 3° condizione di funzionamento della rete. Nell’ultima attivazione del sensore Sc e conseguentemente del motore Mc è possibile notare che la pressione di pulsanti quando il motore non è attivo non comporta variazioni dell’uscita e quest’ultimo si disattiverà solo quando il sensore indicherà il raggiungimento del clima opportuno. • Colori dei segnali: • In azzurro i pulsanti C e F • In arancione i sensori Sc e Sf • In fucsia le uscite Mc e Mf • In bianco Y0 e Y1 • In rosso il reset

  12. Simulazione post-route • Colori dei segnali: • In azzurro i pulsanti C e F • In arancione i sensori Sc e Sf • In fucsia le uscite Mc e Mf • In bianco Y0 e Y1 • In rosso il reset La simulazione post-route evidenzia un piccolo ritardo sulle uscite rispetto alla behavioral ma rispetta il com- portamento della rete tranne che per un glitch sull’uscita dovuto alla risoluzione delle corse critiche, il quale non compromette il funzionamento essendo estremamente breve.Per ovviare a questo problema dalla diapositiva successiva è presente una versione alternativa del progetto che rispecchia quello corrente con una piccola variazione.

  13. variante Condizioni di funzionamento I sensori SF e SC non possono mai essere attivi contemporaneamente poiché non si possono aver e condizioni di caldo e freddo critico nello stesso momento. La pressione di pulsanti in momenti non opportuni non farà avviare i motori. Ad esempio quando il motore è già attivo oppure quando il clima è già ideale È possibile premere più pulsanti in simultanea ma avrà effetto solo quello utile a riportare la temperatura entro il suo intervallo. I motori MC e MF non possono essere accesi contemporaneamente e si spengono in automatico al raggiungimento della temperatura ideale. Per non avere glitch nelle uscite è necessario rinunciare ad una condizione: mentre il motore è già attivo la pressione del pulsante non corrispondente farà fermare il motore per il periodo in cui resta premuto e ripartirà al rilascio. Il pulsante giusto non comporta varizioni.

  14. variante Mappe di karnaugh(corse critiche risolte) 00 00 Mc= Y0!Y1!C Mf= !Y0Y1!F

  15. variante schematico

  16. variante simulazioni In giallo è stata evidenziata la condizione a cui abbiamo rinunciato mentre in verde la scomparsa dei glitches presenti precedentemente nella post-route.Le simulazioni rispecchiano in tutti gli altri aspetti quelle del progetto principale.
