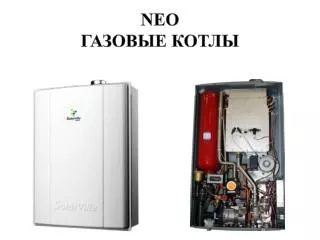

  1. NEO ГАЗОВЫЕ КОТЛЫ

  2. С помощью двойного теплообменника и теплообменника низкой температуры , сделанного из алюминия возможно предотвратить коррозию из-за конденсата и резкого снижения температуры. Благодаря этому эффективность при использовании котла повышается и продолжительность жизни теплообменника продлевается. • Путём повышения верхнего предела горения горелки обеспечивается идеальное горение и при этом низкий шум и высокая эффективность при использовании газа низкого давления • Встроены функции предотвращения отрыва пламени сдерживания давления ветра перед горением пропорционального регулирования, благодаря которым увеличивается срок службы теплообменника. • После автоматического выключения из-за движения ветра, настройки автоматически возвращается в прежнее состояние. • Встроена функция двойной структуры для предотвращения гидравлического удара, способствующей увеличению прочности при гидравлическом ударе. • 6. С помощью встроенного расширительного бака возможно использовать большой объём горячей воды нужной температуры.

  3. * 정상 운전시 Time chart

  4. 1 2 3 4 5 7 8 6 9 10 11 14 12 15 13 18 16 17 20 19 22 25 21 23 24 1. Main Heat Exchanger 2. Limit Switch 3. Heating Temperature Probe 4. Blade Burner 5. Flame Detector(Photo Sensor) 6. Fan 7. Igniter 8. Pressure Gauge 9. Expansion Tank 10. Auto Air-vent 11. DHW Heat Exchanger 12. Three Way Valve 13. Heating Filling Valve 14. Heating Water Level Sensor 15. Circulation Pump 16. DHW Inlet Temperature Probe 17. DHW Outlet temperature Probe 18. Gas Valve 19. DHW Flow Sensor 20. Heating Filter 21. Heating Return Connection 22. Tap Water Inlet Connection 23. Hot Water Outlet Connection 24. Heating Supply Connection 25. Gas Inlet Connection

  5. Главный теплообменник. 1 1 2 3 1. Отключите питание 1. Отсоедините провода трансформатора зажигания, стержня зажигания и фотодатчика 2. Закройте газовый клапан 2. Отсоедините части вокруг главного теплообменника с помощью отвертки (трансформатор зажигания, стержень зажигания, фотодатчик). 3. С помощью отвертки отсоедините переднюю панель 4. Винты сверху и снизу.

  6. 6 4 5 1. С помощью гаечного ключа отвинтите гайку газовой трубы. 1. Отвинтите панель главного теплообменника 2. Откройте ее. Затем соберите части бойлера в обратном порядке. Внимание: Крепко закручивайте винты и гайки во избежание утечки газа.

  7. Горелка 2 4 1. После отключения питания, отсоедините все соединители. 2. Снимите трансформатор зажигания и фотодатчик с теплообменника.. 1 1. Отвинтите панель главного теплообменника 3 2. Откройте ее. С помощью гаечного ключа отвинтите гайку газовой трубы под теплообменником

  8. 5 6 1.С помощью отвертки отвинтите правый и левый винт адаптера от горелки 1. Отделите горелку от теплообменника. 2. Отделите адаптер сопла от горелки. Соберите в обратном порядке грелку, адаптер сопла и теплообменник. Внимание: Собирайте аккуратно и крепко закручивайте крепления, иначе в горелке не будет происходить полное сгорание.

  9. Вентилятор 2 1 1. Вилку 1. С водителем + винт, отвинтить вентилятор в нижней части теплообменника. 2. Блокировка газовый клапан 2. Вытяните вперед вентилятора. 3. Откройте переднюю крышку с драйверами + винт. 4. винты на верхнем и нижнем.

  10. Блок управления 1 1 1. Вилку 1. Вытяните блок управления. 2. С водителем + винт, открутите 2 очка на верхней и нижней прилипания блок управления к случаю. 2. Отдельный разъем все тщательно

  11. Датчики температуры и перегрева 1 2 1. Отдельный разъем перегрева датчик, расположенный в левой верхней стороне основной теплообменник. 1. Закрыть все клапаны в нижней части котла 2. Отдельный разъем датчика от контроллера. 3. Поверните и вытащить датчик температуры от основной теплообменник, правой верхней стороне.

  12. Газовый клапан 3 1 2 4 1. Закрыть все клапаны в нижней части котла. 1. Вытащите все разъемы от газового клапана. 2. С ключом, расслабиться гайку газопровода между горелкой и газовый клапан. 2. С водителем + винт, удалить винта из нижней части котла и разбирать адаптер от газового клапана. 3. Отдельные газовый клапан.

  13. Циркуляционный насос 21 4 1 3 1. Отдельный зажим присоединения циркуляционный насос и центральную трубу вода тепла. 1. Откройте переднюю крышку, как 1 и отдельный корпус разъема подключены по циркуляционным насосом. 2. Отвинтите 2 очка на дне. 3. Отдельные фильтры для воды и циркуляционный насос

  14. Расширительный бак 3-х ходой клапан 1 1 2 2 1. Разъединять клип Центральный тепловой трубы воды и 3 ходовой клапан. 1. С ключом, расслабиться гайки. 2. Вытяните вверх и вниз, и отдельные 3 ходовой клапан в сборе с расширением танк. 2. Отвинтите 2 очка на дне. 3. Отдельные фильтры для воды и циркуляционный насос

  15. Манометр Автовоздушник 1. Разборка вентиляционных отверстий 1. Разборка предохранительный клапан и сливной шланг. 2. Разборка манометр.

  16. Перенастройка газа и внимание 1.Спецификация (Форсунка и адаптер) 2. Замена форсунки

  17. 4 Контрольная панель 1. Светодиодная панель. 2. Кнопка выбора режима отопления (отопление, таймер, выходной день) 3. Нагрев только воды для хоз. Нужд. 4. Зеленый индикатор подачи питания. 5. Кнопка повышения 6. Кнопка понижения 7. Кнопка настройки температуры. 8. Кнопка настройки таймера. 9. Кнопка вкл./выкл. 5 6 7 8 1 9 2 3

  18. 1. Этот символ появляется, когда бойлер работает в режиме отопления комнаты. 2. Этот символ появляется, когда бойлер работает в режиме отопления комнаты. 3. Показывается текущая комнатная температура в зависимости от режима. 4. Этот символ появляется, когда бойлер работает в режиме таймера. 5. Когда бойлер работает в режиме нагрева, здесь отображается установленная желаемая температура. Чем больше линий горит, тем выше температура. 6. Этот символ появляется при любом режиме работы бойлера. 7. При изменении настроек комнатной температуры, появляется этот символ. 8. При изменении комнатной температуры появляется этот символ. 9. Когда отключен режим таймера, появляется этот символ. 10. Когда бойлер работает в режиме нагрева с таймером, появляется этот символ. 11. Когда бойлер работает в режиме выходного дня, появляется этот символ. 12. Когда бойлер работает в режиме нагрева воды для хоз. Нужд, появляется этот символ

  19. Код ошибки отображается, когда происходит ошибка Последние 10 ошибок сохраняются в памяти устройства Зажимайте кнопку Timer 5 секунд.На панели отобразятся последние 10 ошибок Выйти из дисплея ошибок можно следующим образом: Не нажимайте ничего, и экран вернется в обычный режим. Е01Значение: Прибор не начинает работу. Не удалось произвести зажигание. Причина: недостаток топлива или приостановка подачи топлива, неисправность детектора уровня газа или давления газа, воздух в газе, низкое давления газового потока, неисправность подсоединения газа, неисправность зажигания(трансформатора зажигания, кабеля зажигания, свечи зажигания), неисправный фотодатчик(кабель, электрод), грязь в устройстве, неисправность электроники. Е02 Значение: Неправильная проверка перед подачей газа. Причина: Неисправность электроники или фотодатчика. Е03Значение: Пламя гаснет вовремя работы прибора, держится менее минуты, 5 неудачных попыток зажигания. Причина: слишком маленькое давление подачи газа, неисправность устройства, фиксирующего пламя, неисправность блока управления. Е4Значение: непостоянная работа температурного сенсора. Причина: Поломка сенсора, плохое соединение. Е14Значение: Прерывание работы сенсора температуры выхода горячей воды для хоз. Нужд. Причина: Поломка сенсора, плохое соединение. Е34Значение: Прерывание работы сенсора температуры входа горячей воды для хоз. Нужд. Причина: Поломка сенсора, плохое соединение Е05Значение: Непостоянная работа сенсора перегрузки. Причина: неисправность блока управления, плохо подсоединена электроника. Е06Значение: Нет сигнала вращения вентилятора. Причина: Неисправность вентилятора, плохо подсоединен датчик, неисправность блока управления, неправильно вставлен штекер, неисправность сенсора. Е07Значение: Неправильный сигнал вращения вентилятора. Причина: проверьте состояние дымохода, неисправность блока управления, неисправность электроники. Е08Значение: Нет соединения с блоком управления. Причина: Нарушение связи между комнатным контроллером и блоком управления, неисправность блока управления, неисправность комнатного контроллера. Е95Значение: Недостаточно воды в нагревательной системе. Причина: Необходима подача воды в систему. Е96Значение: Пришел в действие ограничитель температуры. Причина: индикатор потока установлен неправильно или неисправен, устройство не выключается. Е97Значение: Обнаружена утечка газа. Причина: Изменение воздуха в месте установки бойлера, неисправность электроники.
