AC 220V 를 정류한 전압을 공급하면 계통 연계형 인버터 기능으로 계통과 동기인 AC220V 의 전원을 만드는 계통연계형 인버터 .

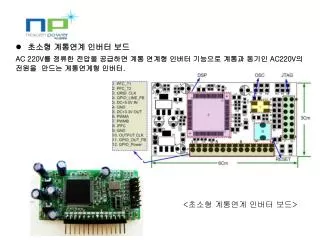

초소형 계통연계 인버터 보드 AC 220V를 정류한 전압을 공급하면 계통 연계형 인버터 기능으로 계통과 동기인AC220V의 전원을 만드는 계통연계형 인버터. <초소형 계통연계 인버터 보드>

필요성 • 최근 에너지 비용의 상승에 따라 신재생 에너지, 소형 열병합 발전, 풍력 발전과 같이 수용가 지역에 설치되는 분산전원의 시장 확대가 가속화 되고 있다 • 분산형전원 (태양광발전, 풍력발전, 연료전지발전, 열병합발전 등)이 기존의 전력계통과 연계되어 원만하고 효율적으로 운전가능하도록 하는 계통연계장치가필요. • 전력수용가 계통의 품질을 개선하고가 할경우 • 분산전원의 설치시 한전의 전원과 연계에 대한 검토가 필수. • 적용분야 • 신재생에너지원의 계통연계 장치 : 태양광 발전, 풍력발전, 연료전지 ,소형 열병합발전등 • 저렴한 비용으로 계통연계 장치가 필요한 모든 분산전원장치 • 계통의 전력품질개선을 위해서 별도의 계통연계 장치가 필요한 경우

<인버터 보드 연결도 예>

계통전원과 동기인 구형파의 매주기의 영점을 검출하여 사인파를 만드는 방식 • 계통의 동기 구형파 인가 여부에 따라서 계통연계 운전 또는 독립운전 가능 • 자동전압조정기능: • 계통입출력전압을 검출하여 상승시 스위칭을 감소, 하강시 스위칭을 증가하는기능. • 보호기능: • Input/Output Under Voltage Protection • Input/Output Over Voltage Protection • 특징: • 출력 주파수 범위: 59.7 Hz – 60.3Hz • OUTPUT THD : 5 % 이하 • 정격 용량 범위: 3KW 이하 • 스위칭 주파수 (캐리어주파수,fc) : 5KHz – 500KHz (5KHz 세팅) • Dead Time : (2㎲ 세팅) • 스위칭 주파수, Dead Band : 점퍼저항으로 변경 가능. • Active High/Active Low 출력파형변경가능(Active High 세팅) • 계통연계 인버터보드, 계통동기 검출회로 제공 • 입출력 전압 이상 검출회로 제공.

출력파형 PWMA PWMA PWMB PWMB Dead Time

출력파형 PWMA PWMB

AC 220V 를 정류한 전압을 공급하면 계통 연계형 인버터 기능으로 계통과 동기인 AC220V 의 전원을 만드는 계통연계형 인버터 .
