实训五整流滤波电路的设计及测试

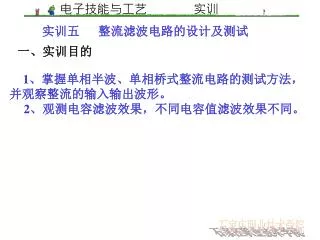

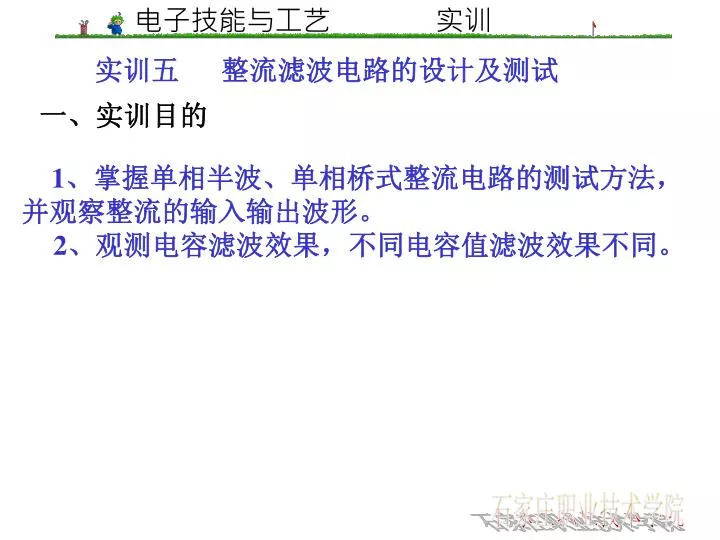

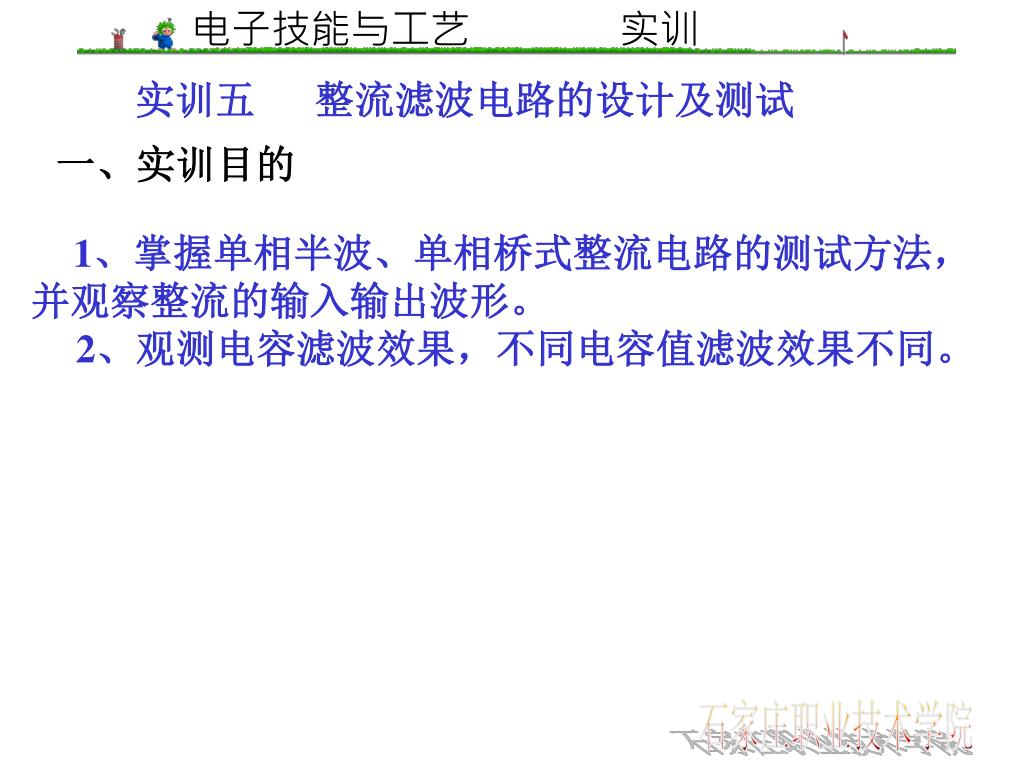

实训五整流滤波电路的设计及测试 一、实训目的 1、掌握单相半波、单相桥式整流电路的测试方法，并观察整流的输入输出波形。 2、观测电容滤波效果，不同电容值滤波效果不同。

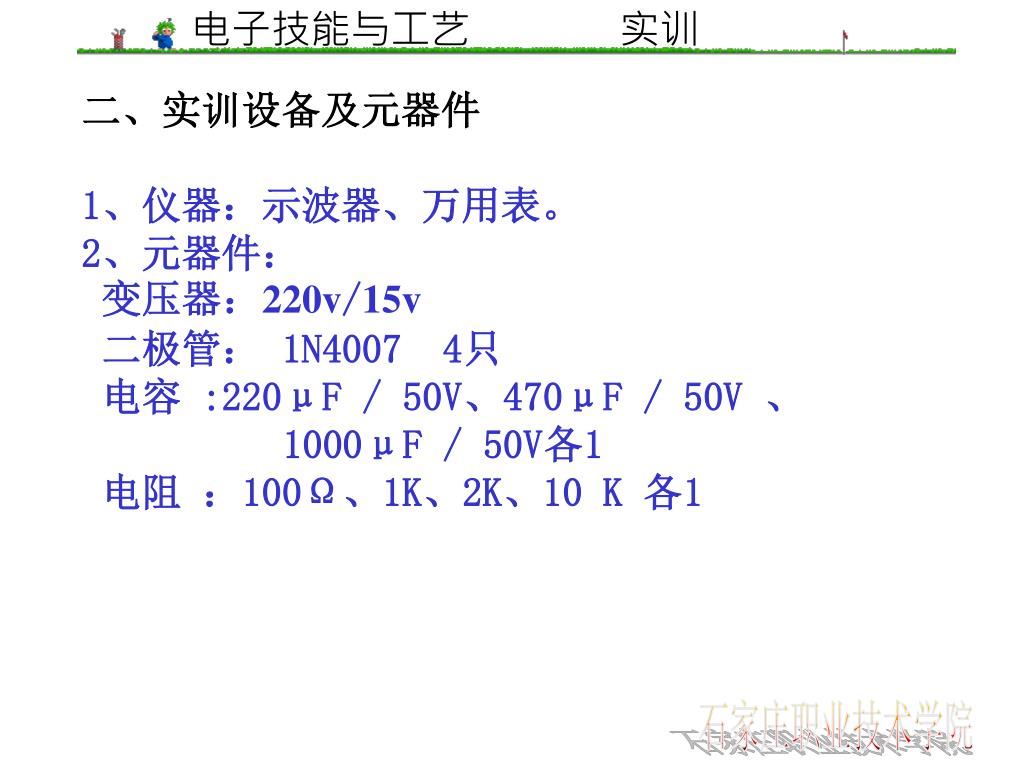

二、实训设备及元器件 1、仪器：示波器、万用表。 2、元器件：变压器：220v/15v 二极管： 1N4007 4只电容 :220μF / 50V、470μF / 50V 、 1000μF / 50V各1 电阻：100Ω、1K、2K、10 K 各1

三、原理分析 整流电路的作用:将交流电压转变为脉动的直流电压。整流原理：利用二极管的单向导电性常见的整流电路：全波整流半波整流、桥式整流、实训电路

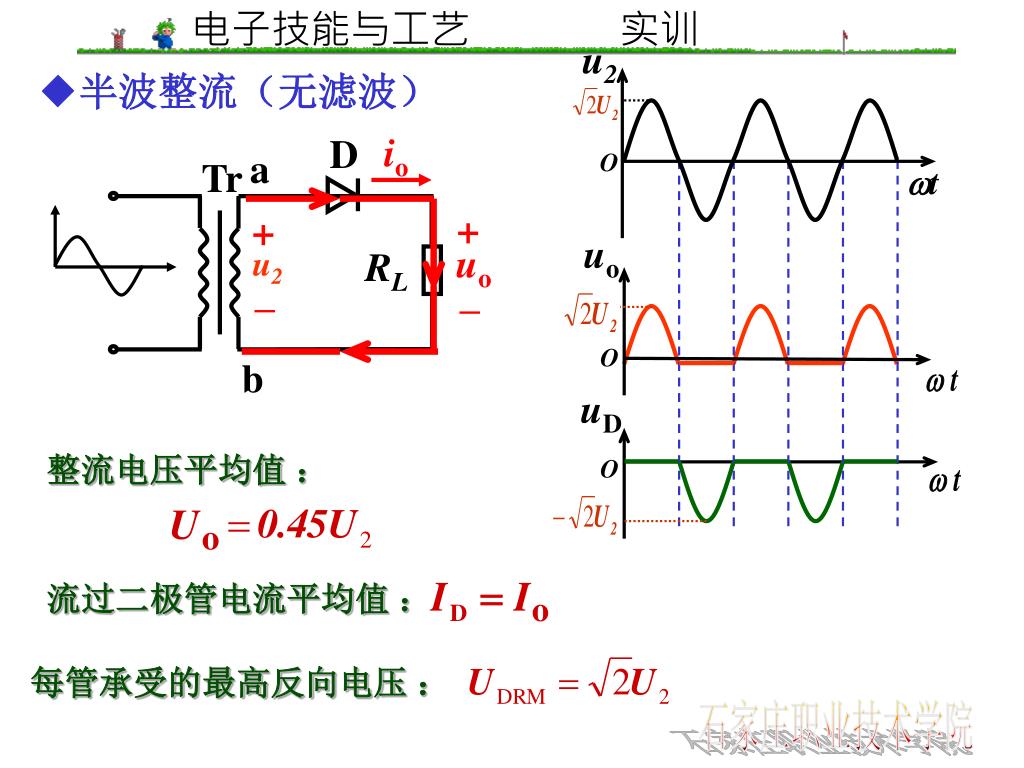

io D a Tr u2 + + uo u2 RL – – O t b uo O uD O ◆半波整流（无滤波）整流电压平均值：流过二极管电流平均值：每管承受的最高反向电压：

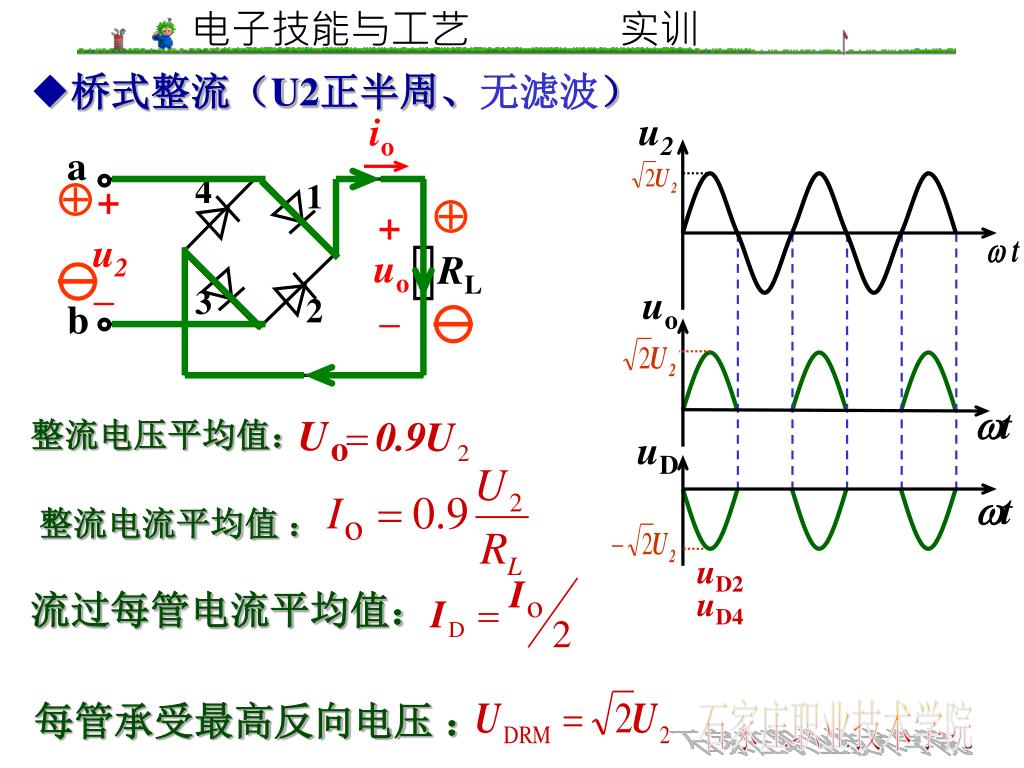

io u2 a 4 + 1 + u2 uo RL – 3 2 b – uo t uD t ◆桥式整流（U2正半周、无滤波）   －－整流电压平均值：整流电流平均值： uD2uD4 流过每管电流平均值：每管承受最高反向电压：

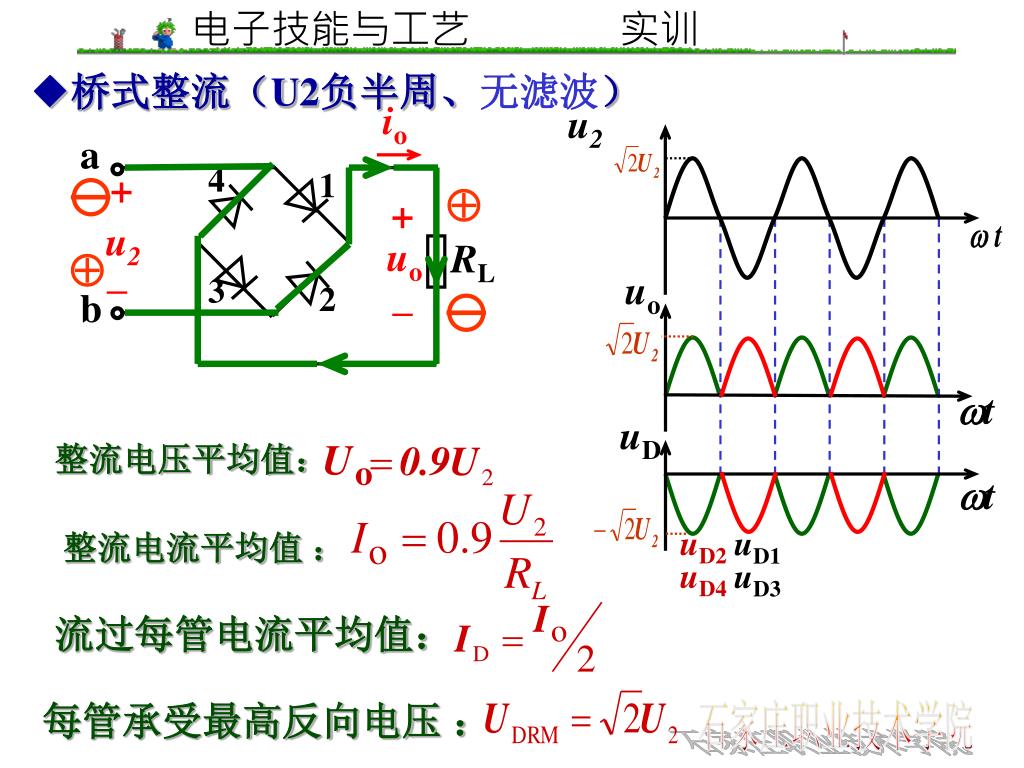

io a 4 + 1 + u2 uo RL – 3 2 b – uo t uD t ◆桥式整流（U2负半周、无滤波） u2  －  －整流电压平均值：整流电流平均值： uD2uD4 uD1uD3 流过每管电流平均值：每管承受最高反向电压：

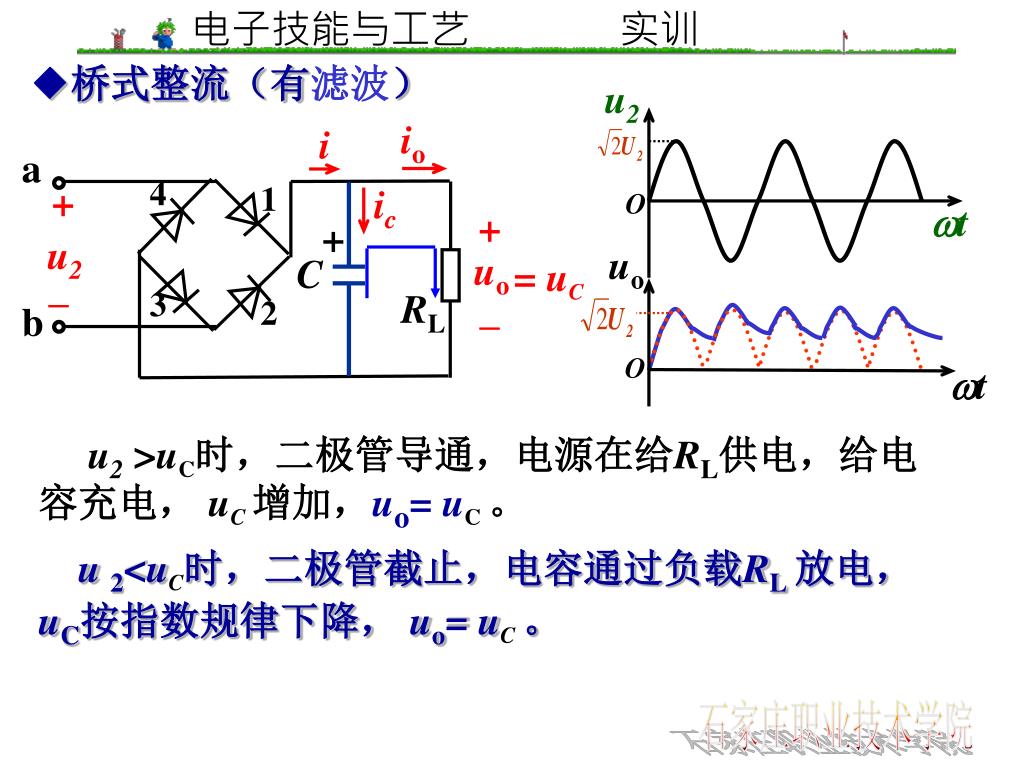

io u2 + i a C 4 + 1 ic + O u2 t uo – uo 3 RL 2 b – O t ◆桥式整流（有滤波） = uC u2>uC时，二极管导通，电源在给RL供电，给电容充电， uC增加，uo= uC。 u2<uC时，二极管截止，电容通过负载RL放电，uC按指数规律下降， uo= uC。

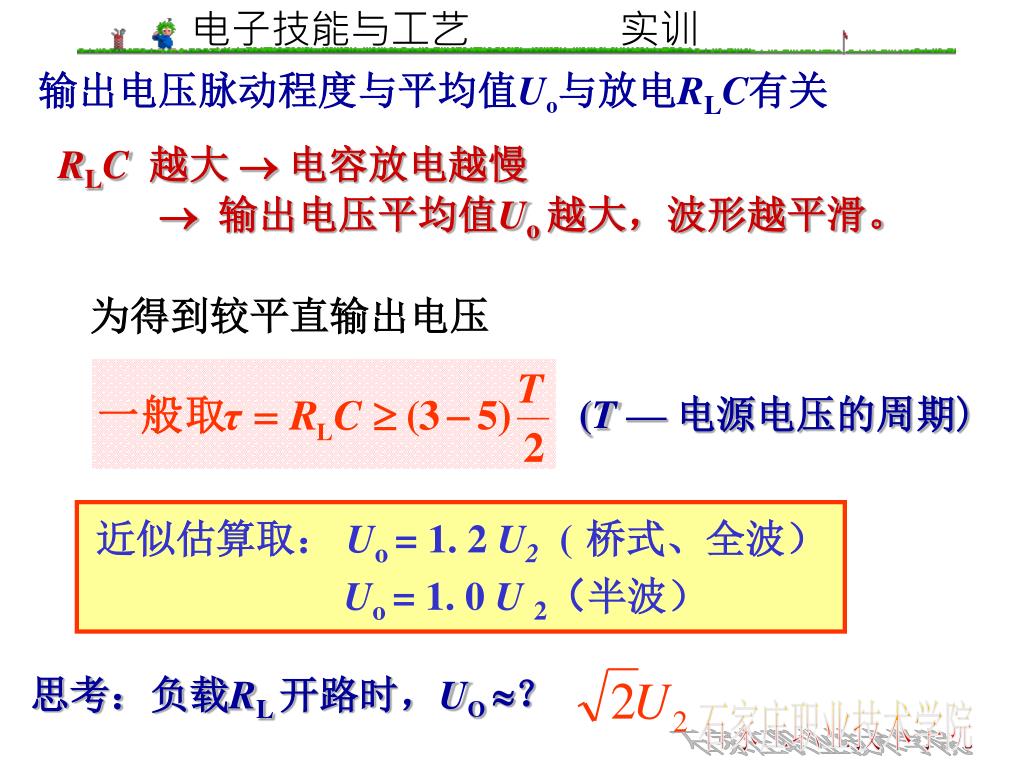

输出电压脉动程度与平均值Uo与放电RLC有关 RLC越大  电容放电越慢  输出电压平均值Uo 越大，波形越平滑。为得到较平直输出电压 (T — 电源电压的周期) 近似估算取：Uo= 1. 2 U2 (桥式、全波） Uo= 1. 0 U2（半波）思考：负载RL 开路时，UO？

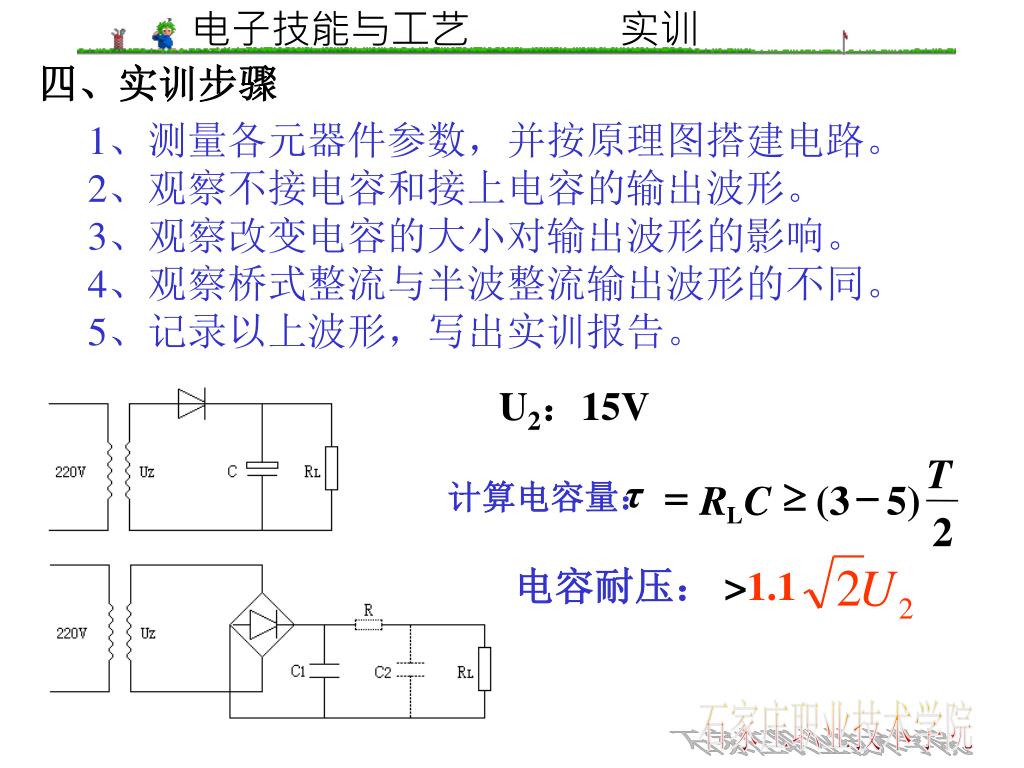

T τ = ³ - R C (3 5) 计算电容量： L 2 四、实训步骤 1、测量各元器件参数，并按原理图搭建电路。 2、观察不接电容和接上电容的输出波形。 3、观察改变电容的大小对输出波形的影响。 4、观察桥式整流与半波整流输出波形的不同。 5、记录以上波形，写出实训报告。 U2：15V 电容耐压： >1.1

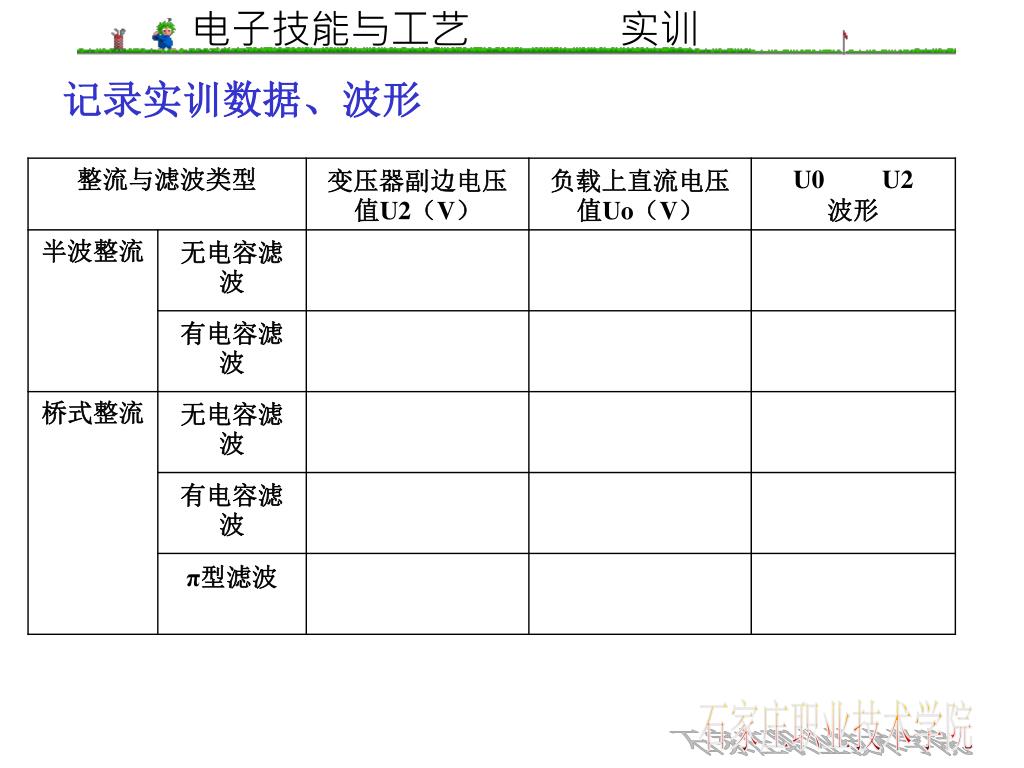

记录实训数据、波形

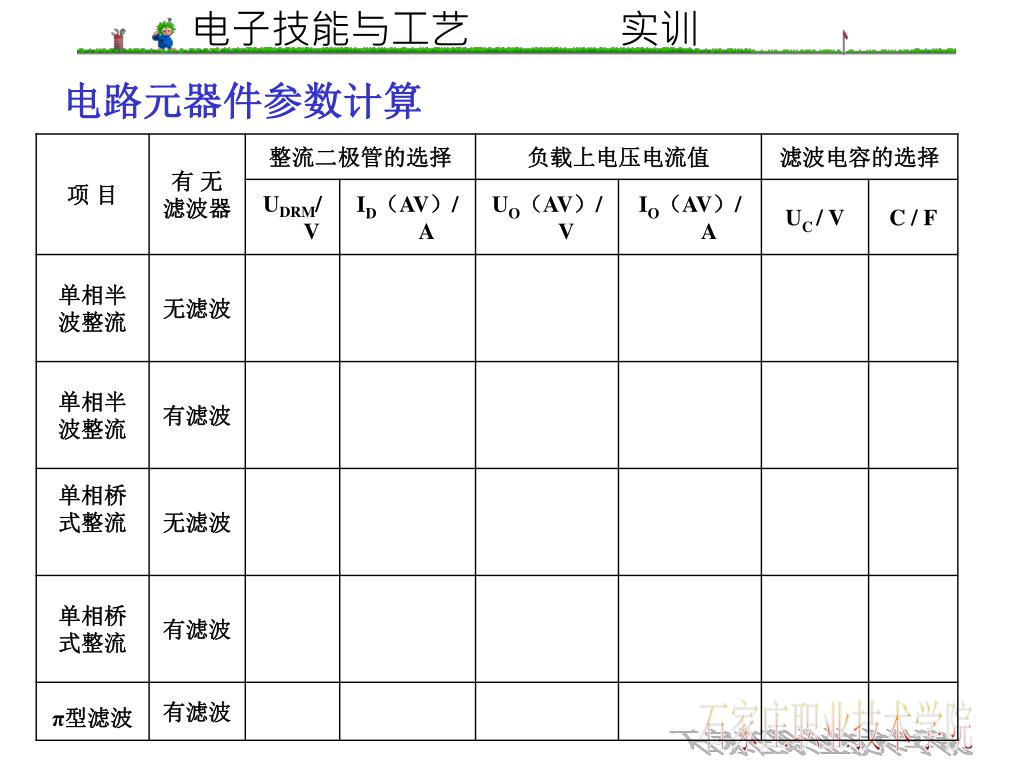

电路元器件参数计算

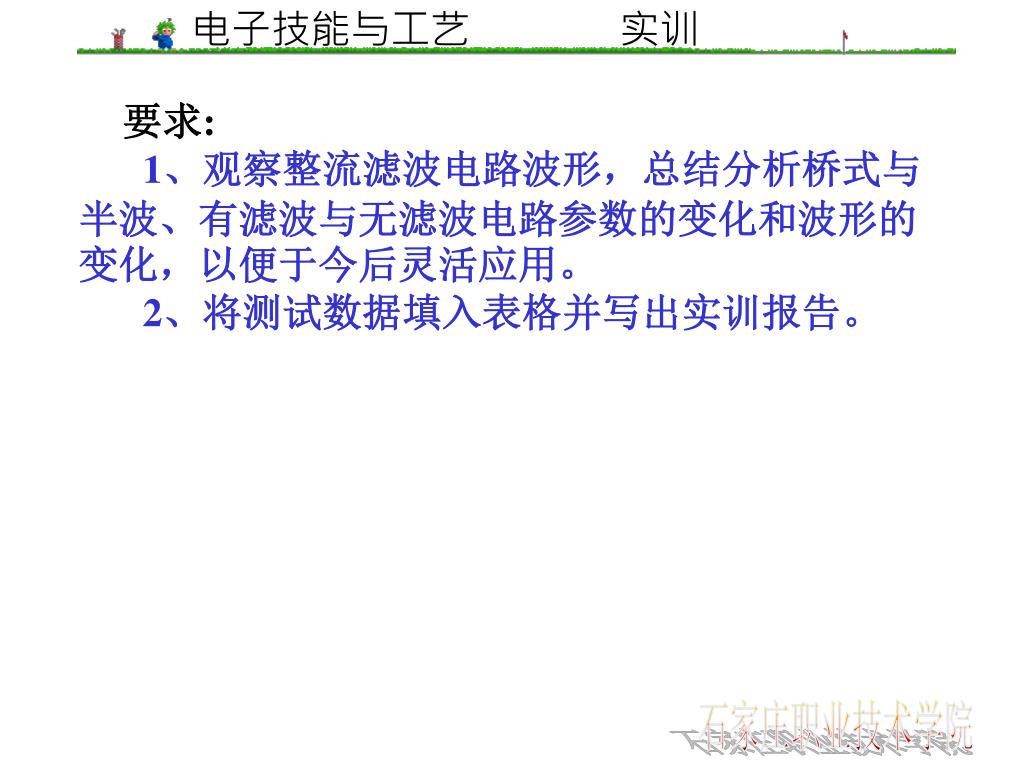

要求: 1、观察整流滤波电路波形，总结分析桥式与半波、有滤波与无滤波电路参数的变化和波形的变化，以便于今后灵活应用。 2、将测试数据填入表格并写出实训报告。

实训五 整流滤波电路的设计及测试
