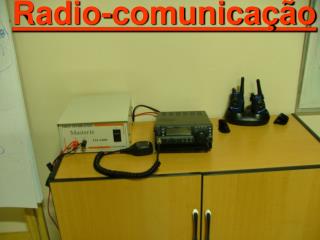

  1. Radio-comunicação

  2. UM POUCO DE HISTÓRIA • André Marie Ampére, Aloísio Galvani, Alessandro Volta, Samuel Morse, Heinrich Hertz, Padre Roberto Landell De Moura, Guglielmo Marconi e muitos outros cientistas. • Em1837, Samuel B. Morse inventou o telégrafo, um sistema capaz de transmitir sinais elétricos à distância que, devidamente interpretados de acordo com um código inventado por ele, o Código Morse, permitiam a transmissão de uma mensagem entre dois pontos distantes. Essa descoberta revolucionou o mundo e se constituiu na base das telecomunicações. • Heinrich Hertz, demonstrou em 1888 a propagação das ondas eletromagnéticas no espaço. Ele conseguiu por em prática aquilo que James Clarck Maxwell já havia escrito na sua “Teoria Eletromagnética”. • Em 1894, Guglielmo Marconi começou a pesquisar os princípios do rádio. Mas foi só em 1901 que ele conseguiu espantar o mundo ao fazer um contato entre a Inglaterra e o Canadá, deixando seus críticos e as pessoas céticas daquela época de queixos caídos. • Padre Landell de Moura um genial brasileiro que foi esquecido.

  3. Estação de rádio • Transmissor – Receptor (transceptor) • Antena (elemento principal,mais importante que o equipamento e o amplificador) • Fonte (bateria, transformador)

  4. Ondas eletromagnéticas - A onda eletromagnética irradiada esta composta por 2 campos de energia: 1- Elétrico 2- Magnético • Essa energia eletromagnética em forma de ondas, se expandem na velocidade da luz a 300.000 km por segundo ou 300.000.000 de metros por segundo.

  5. Classe de ondas

  6. Refração das ondas • O que pode alterar a refração de ondas e a energia transmitida: • água, • floresta • terra • características particulares do terreno (deserto) A longitude de onda e inversamente proporcional a freqüência (ex. a mais alta freqüência menor longitude de onda ,a mais alta longitude de onda, mais baixa a freqüência)

  7. Atmosfera e suas capas

  8. Refração das ondas

  9. Propagação

  10. Unidades de medida

  11. Conversões

  12. Freqüências

  13. Antenas • Missão: captar o receber ondas, uma boa antena para transmissão também e para recepção. • No rendimento da antena, influenciam, dimensões, altitude, impedância, ubiquação,etc.

  14. Conectividade

  15. Tipos de antenas • Verticais Antenas onidirecionais (irradiam um campo igual de energia em uma circunferência onde o centro e a antena. • Horizontais Antenas direcionais (permitem dirigir o campo de irradiação para um o mais locais específicos).

  16. Calculo para antena dipolo

  17. Calculo para antena dipolo Quero falar em 27 MHZ: (142500/27000)/2: 2.63 mts. (para cada lado) Quero falar 6 MHZ? Quero falar 102 MHZ?

  18. MODULACAO • CW (portadora continua, código Morse) • AM (amplitude modulada) (grande alcance) • FM (freqüência modulada) (alta qualidade de áudio) • USB (Uper side band) (banda lateral superior) • LSB (Lower sida band) (banda lateral inferior)

  19. GLOSSÁRIO • CW = Telegrafia. • CQ = Chamada geral. • DX = Comunicado a longa distância. • SPLIT = Uso de freqüências distintas para transmissão e recepção. • RODADA = Comunicado em conjunto. • BREAK = Interrupção. • PTT = Push to talk (microfone). • VOX = Sistema de acionamento da transmissão por voz. • UHF = Freqüência ultra elevada. • VHF = Freqüência muito elevada. • QSL INFO(QSL INFORMATION) = Informação para endereçamento do QSL.

  20. Operacionalidade • Quando esta em espera a sinal recomendada e “Prossiga” ou “Cambio”. • Ao transmitir no radio portátil mantenha a radio em posição vertical com o microfone a uma distancia de 2.5 a 5.0 centímetros da boca. • Mantenha a antena a por o menos 2.5 centímetros distante da cabeça e corpo. • A comunicação por radio mais eficiente, não e do operador mais rápido falando o do que fala mais, mas sim de quem fala claro e como boa entoação.

  21. RESPEITE PARA SER RESPEITADO - Seja leal ! - Aja corretamente ! • Não abuse dos códigos! • Não interrompa outros comunicados desnecessariamente! • Não atrapalhe os comunicados de emergências! - Seja solidário! - Afinal,assim devem ser os Radiooperadores.

  22. Código Fonetico Internacional (1956)

  23. Códigos LETRA A SER PALAVRA-CÓDIGO PRONÚNCIA * • A Alfa AL FA • B Bravo BRA VO • C Charlie CHAR LI • D Delta DEL TA • E Echo E CO • F Foxtrot FOX TROT • G Golf GOLF • H Hotel HO TEL • I India IN DI A • J Juliett YU LI ET • K Kilo KI LO • L Lima LI MA • M Mike MA IK • N November NO VEM BER • O Oscar OS CAR • P Papa PA PA • Q Quebec QUE BEK • R Romeu RO MEO • S Sierra SI E RA • T Tango TAN GO • U Uniform IU NI FORM • V Victor VIC TOR • W Whiskey UIS KI • X X-Ray EX REI • Y Yankee IAN QUI • Z Zulu ZU LU

  24. CÓDIGO “Q” INTERNACIONAL • QRA = Nome da estação. • QRM = Interferência • QRT = Fim de transmissão. • QRV = Estou à disposição. • QRX = Aguarde. • QSB = Variação de intensidade de sinais. • QSJ = Dinheiro. • QSL = OK. Confirmado. Tudo entendido. • QSO = Conversa. Comunicado. Contato. • QSP = Ponte. (Quando duas estações não conseguem ouvir-se mutuamente, uma terceira entra para fazer a “ponte”, ou seja, a conexão entre as duas). • QTC DE EMERGÊNCIA (SOS) = Pare de falar imediatamente: será transmitida uma mensagem de emergência. • QTH = Endereço da estação ou do Radioamador. • QTR = Horário.

  25. CÓDIGOS RECONHECIDOS PELO MINISTÉRIODAS COMUNICAÇÕES QRA - FI - Qual é o nome de sua estação? R - O nome da minha estação é ... QRM - Está sendo interferido? Sofro interferência: 1. Nula; 2. Ligeira; 3. Moderada; 4. Severa; 5. Extrema. QRT - Devo cessar a transmissão? Cesse a transmissão. QRV - Está preparado? Estou preparado. QSB - A intensidade de meus sinais varia? A intensidade de seus sinais varia. QSJ - Qual a taxa a ser cobrada para .... incluindo sua taxa interna? A taxa a ser cobrada para ..... incluindo minha taxa interna é R$ ..... . QSL - Pode acusar recebimento? Acuso recebimento. QSO - Pode comunicar-se diretamente (ou por retransmissão) com .... ? Posso comunicar-me diretamente (ou por intermédio de .....) com .... . QSP - Quer retransmitir gratuitamente.....? Vou retransmitir gratuitamente a .... . QTC - Quantos telegramas tem para transmitir? Tenho .... telegramas para você (ou para ....). QTH - Qual é a sua posição em latitude e longitude (ou de acordo com qualquer ou indicação)? Minha posição é .... de latitude, .... longitude (ou de acordo com qualquer outra indicação). QTR - Qual é a hora certa? A hora certa é .... horas.

  26. CÖDIGOS • Os códigos são necessários, porque na freqüência onde há estática e interferências, quando você pronuncia algum nome, por exemplo: MILTON, o outro operador poderá entender: NILTON. Então, você deverá “codificar” o nome Milton, assim: Mike, Índia, Lima, Tango, Oscar, November. • Portanto, utilize o Código Fonético que todo o planeta o compreenderá, mesmo se o rádio-operador for de outro país. Lembre-se: esse código é internacional e conhecido por todos os radioamadores, aviadores, soldados, marinheiros e policiais, que o utilizam largamente.

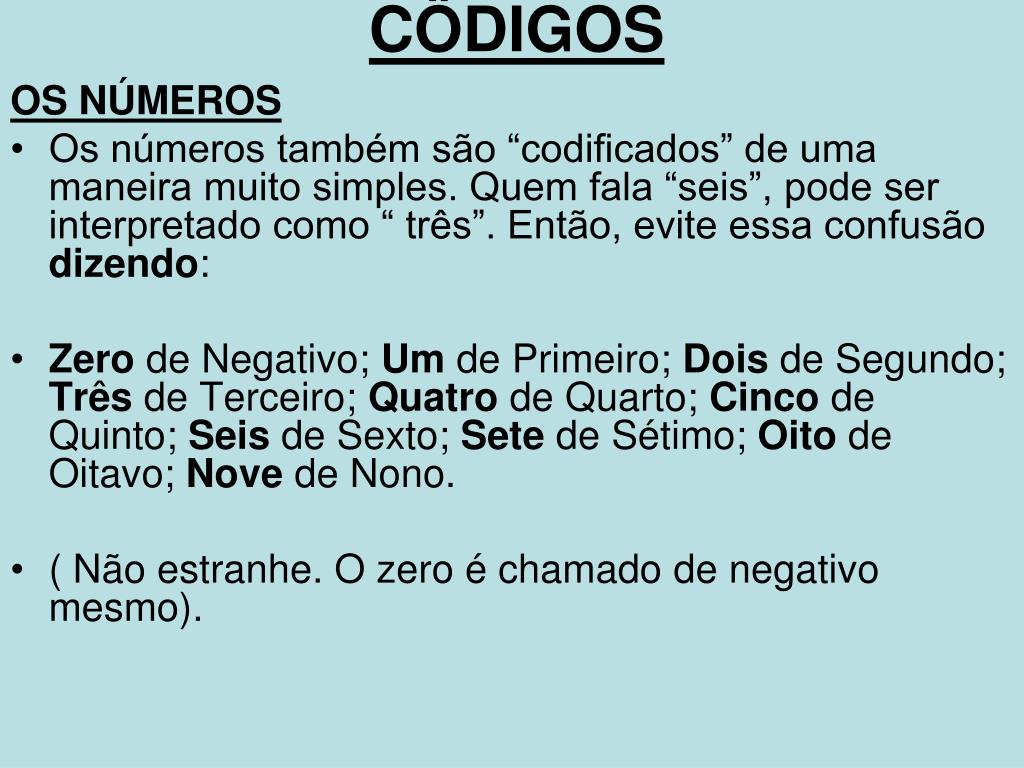

  27. CÖDIGOS OS NÚMEROS • Os números também são “codificados” de uma maneira muito simples. Quem fala “seis”, pode ser interpretado como “ três”. Então, evite essa confusão dizendo: • Zero de Negativo; Um de Primeiro; Dois de Segundo; Três de Terceiro; Quatro de Quarto; Cinco de Quinto; Seis de Sexto; Sete de Sétimo; Oito de Oitavo; Nove de Nono. • ( Não estranhe. O zero é chamado de negativo mesmo).

  28. Fazendo as chamadas • Atenção, Atenção, Atenção (REBIO), aqui RESEC JARI chamando. (3 vezes) • Atenção, Atenção, Atenção (Romeo Eco Bravo Índia Oscar), aqui Romeo Eco Sierra Eco Charlie Juliet Alfa Romeo Índia, chamando (3 vezes) • Cq, Cq, Cq, aqui base REBIO, chamando (3 vezes) • Cq, Cq, Cq, aqui (Romeo, Eco, Bravo, Índia, Oscar), chamando e QAP (3 vezes).
