pod. Zavod za tehnologiju, Katedra za alatne strojeve : VJEŽBA 1. P OSTUPCI OOČ (DIN8580) STROJNI. Rezni alat bez oštrice. Rezni alat s oštricom. Elektroerozija - EDM Elektrokemijska obrada - ECM Obrada laserom Obrada vodenim m lazom - WJM.

robbin
Download Presentation

pod

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

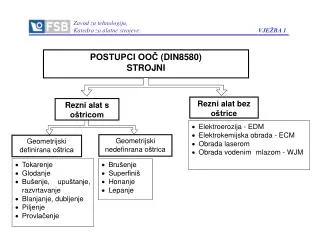

  1. pod Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 POSTUPCI OOČ (DIN8580) STROJNI Rezni alat bez oštrice Rezni alat s oštricom • Elektroerozija- EDM • Elektrokemijska obrada - ECM • Obrada laserom • Obrada vodenim mlazom - WJM Geometrijski nedefinrana oštrica Geometrijski definirana oštrica • Tokarenje • Glodanje • Bušenje, upuštanje, razvrtavanje • Blanjanje, dubljenje • Piljenje • Provlačenje • Brušenje • Superfiniš • Honanje • Lepanje

  2. gib Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 GIBANJA U OBRADI ODVAJANJEM ČESTICA GLAVNO GIBANJE (G)- izvodi se brzinomvc i njome se obavlja odvajanje čestica, pri čemu se troši najveći dio snage na alatnom stroju. • kružno ili pravolinijsko • kontinuirano ili diskontinuirano POSMIČNO GIBANJE (P)- izvodi se brzinom vf i služi za održavanje kontakta između alata i obratka. kružno ili pravolinijsko kontinuirano ili diskontinuirano DOSTAVNO GIBANJE (D)- primak-odmak; potrebno je za dovođenje alata i obratka u zahvat, zauzimanje dubine rezanja, te povrat nakon obavljene obrade.

  3. tok Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 uzdužno vanjsko uzdužno unutarnje poprečno vanjsko poprečno unutarnje TOKARENJE

  4. bla Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 BLANJANJE dugohodno kratkohodno

  5. rupe Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 OBRADA PROVRTA upuštanje razvrtavanje bušenje

  6. prov Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 G PROVLAČENJE

  7. GLOD Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 GLODANJE protusmjerno istosmjerno obodno ravno čeono ravno obodno i čeono okretno

  8. BRUS Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA1 BRUŠENJE obodno ravno unutarnje vanjsko obodno okruglo čeono ravno

  9. Klin Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 Osnovni princip konvencionalnih postupaka ooč: REZNI KLIN Odvajanje (rezanje) Razdvajanje (sječenje) MATERIJALI KLINA = ?

  10. mat Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 ALATNI ČELICI BRZOREZNI ČELICI TVRDI METALI • na bazi WC • na bazi WC i TiC • sitnozrnati tvrdi metali CERMETI REZNA KERAMIKA • oksidna na bazi Al2O3 • nitridna na bazi Si3N4 • SIALON (KYON 2000) • UCON SUPERTVRDI REZNI MATERIJALI kubični bornitrid (CBN) polikristalni dijamant (PCD) MATERIJALI REZNIH OŠTRICA

  11. pila Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 Pr G o o P o PS vf PILA A = ? A = ? s = ? vc

  12. nož Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 1 TOKARSKI NOŽ vc općenito:  +  +  = 90o
