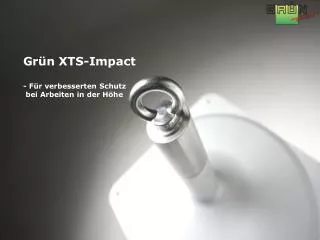

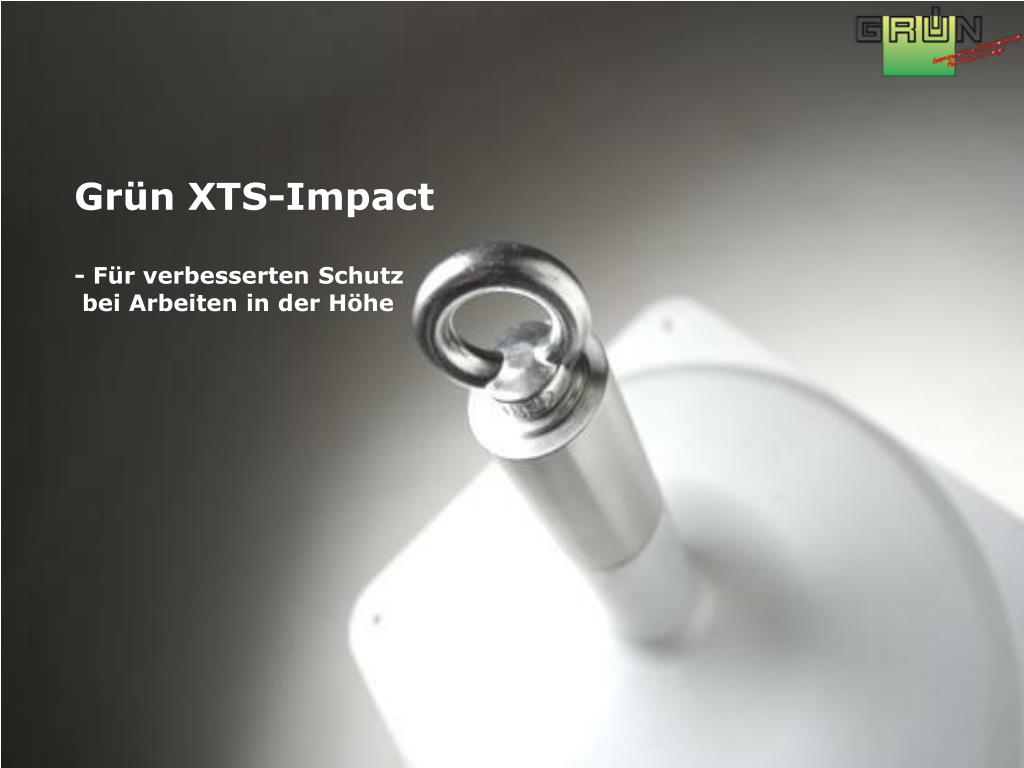

  1. Grün XTS-Impact - Für verbesserten Schutz bei Arbeiten in der Höhe

  2. Inhalt • XTS-Impact • XTS-Globe

  3. Der XTS-Impact EAP ist zertifiziert nach EN 795 A1 und C und besteht aus den folgenden 3 Hauptkomponenten: Bending shaftoberer Teil des Pfostens mit dem der PPE verbunden wird Schock Absorber device around the middle of the post Basisplattewird auf dem Dach installiert und hält den Pfosten

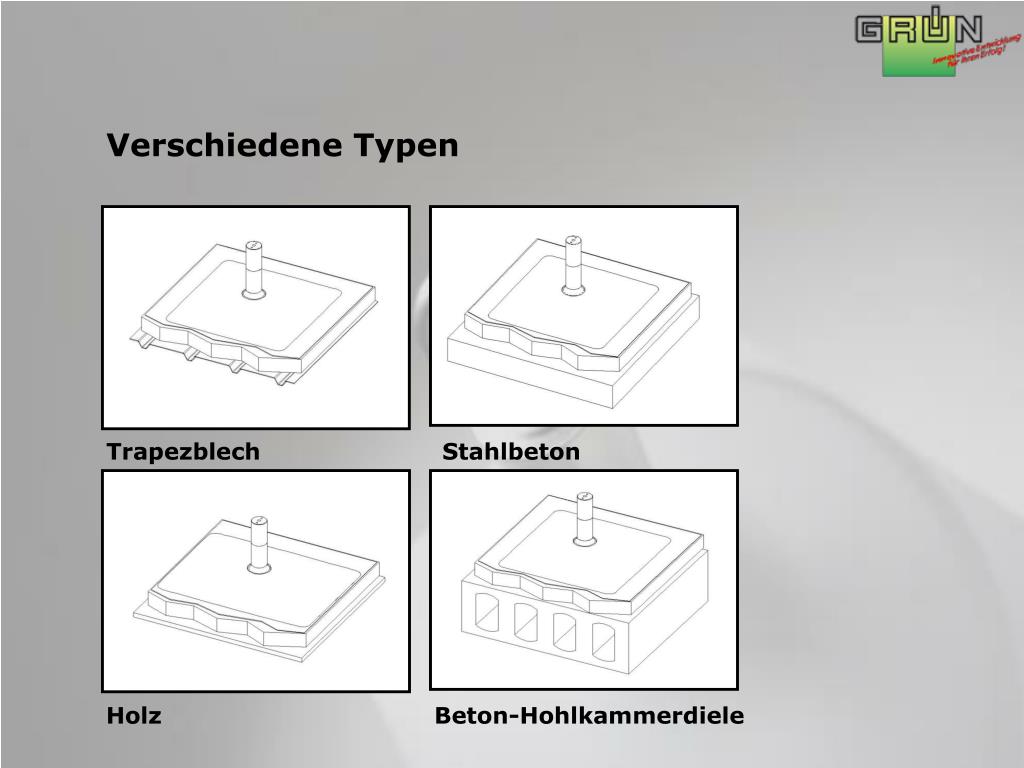

  4. Verschiedene Typen Trapezblech Stahlbeton Holz Beton-Hohlkammerdiele

  5. Schnellinstallation Der Anker ist einfach auf den verschiedenen Untergründen wie z.b.Hohlkammerdiele, Holz, Trapezblech oder Stahlbeton zu installieren. Die Installation ist vier- bis fünfmal so schnell wie mit konventionellen Ankern und mit weniger Ankern als zuvor durchzuführen. Der Anker wird direkt auf dem vorhandenen Dachmatierial befestigt, ohne weiteres Zubehör und zusätzliche Montagekosten.

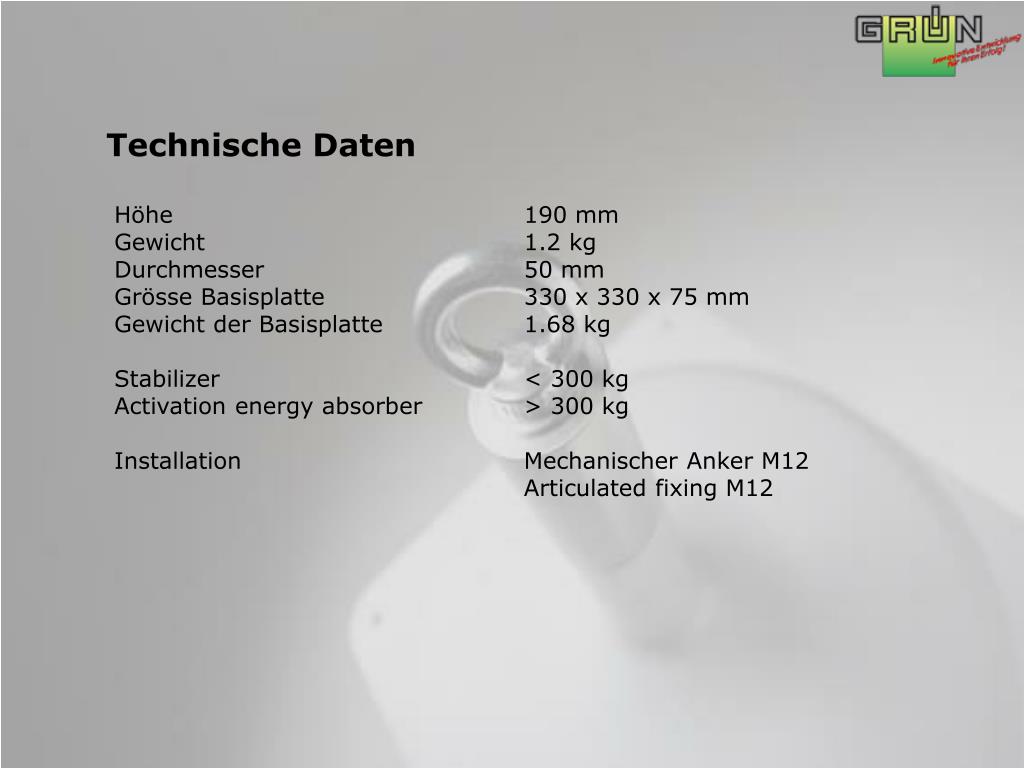

  6. Technische Daten • Höhe 190 mm • Gewicht 1.2 kg • Durchmesser 50 mm • Grösse Basisplatte 330 x 330 x 75 mm • Gewicht der Basisplatte 1.68 kg • Stabilizer < 300 kg • Activation energy absorber > 300 kg • Installation Mechanischer Anker M12 • Articulated fixing M12

  7. 50 mm 2 mm aluminium stabiliser Spline 123 mm 21 mm 2 parts 60 mm 7 mm 160 dia Technische Daten

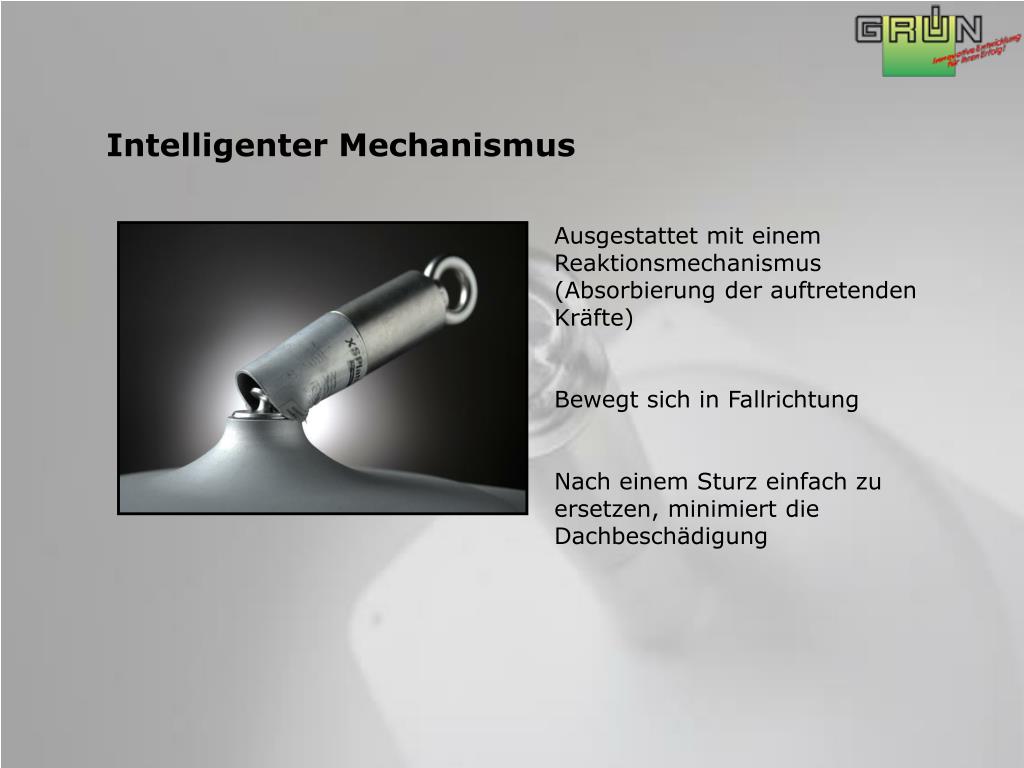

  8. Intelligenter Mechanismus Ausgestattet mit einem Reaktionsmechanismus (Absorbierung der auftretenden Kräfte) Bewegt sich in Fallrichtung Nach einem Sturz einfach zu ersetzen, minimiert die Dachbeschädigung

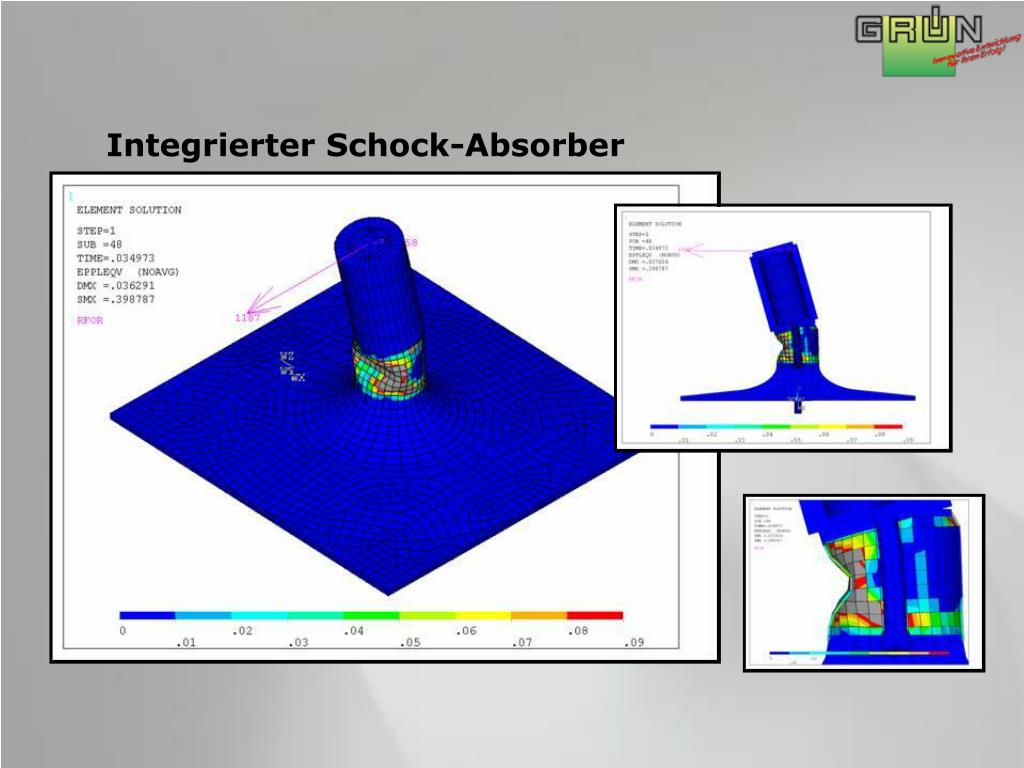

  9. Integrierter Schock-Absorber

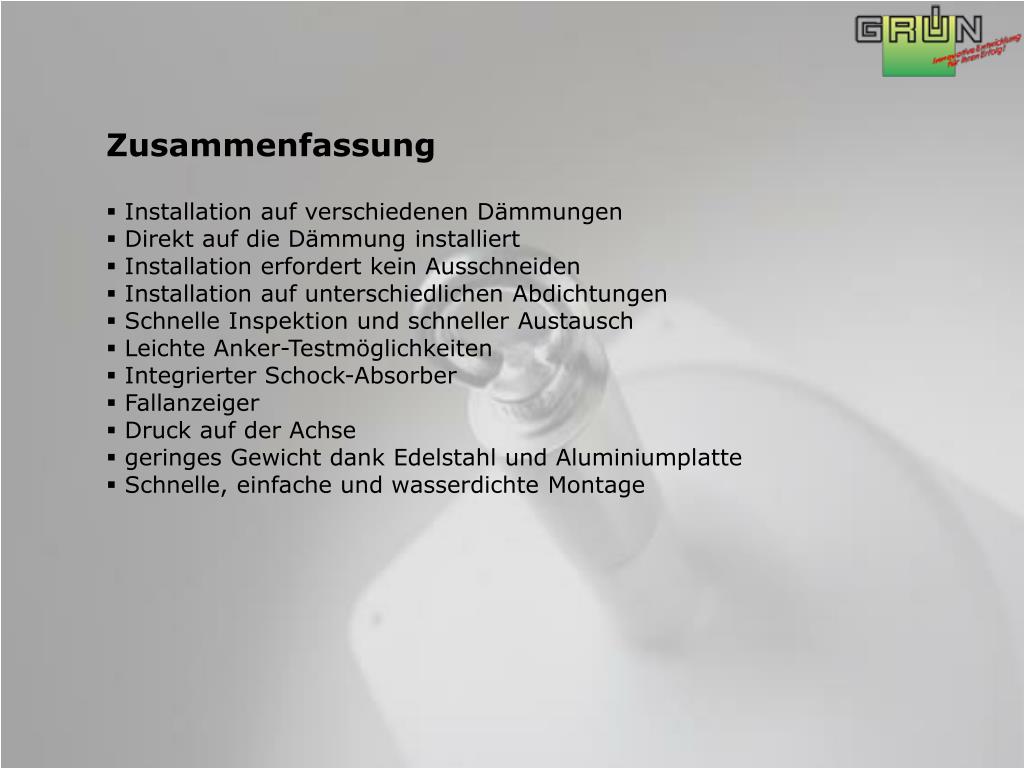

  10. Zusammenfassung • Installation auf verschiedenen Dämmungen • Direkt auf die Dämmung installiert • Installation erfordert kein Ausschneiden • Installation auf unterschiedlichen Abdichtungen • Schnelle Inspektion und schneller Austausch • Leichte Anker-Testmöglichkeiten • Integrierter Schock-Absorber • Fallanzeiger • Druck auf der Achse • geringes Gewicht dank Edelstahl und Aluminiumplatte • Schnelle, einfache und wasserdichte Montage

  11. XTS-Globe - Für verbesserten Schutz bei Arbeiten in der Höhe

  12. XTS-Globe • einfach • wasserdicht • routiert 360˚

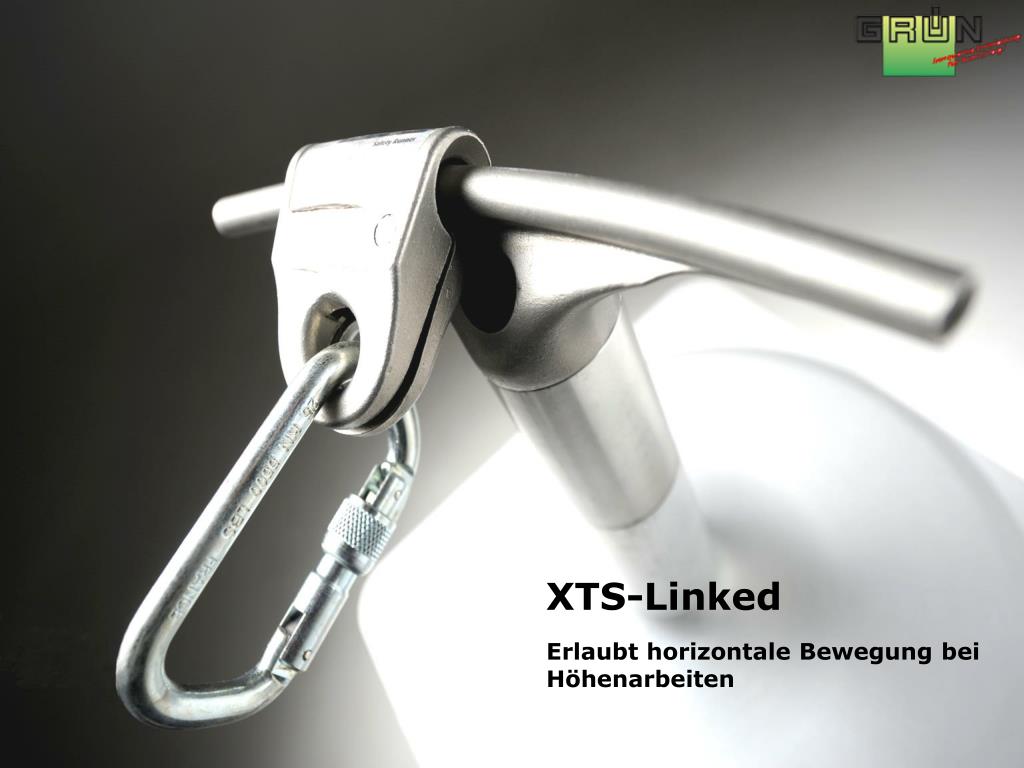

  13. XTS-Linked Erlaubt horizontale Bewegung bei Höhenarbeiten

  14. XTS-Linked wird installiert als Schutz an den Orten, wo Arbeiten in der Höhe Risiken birgt . Risiken werden minimiert und die Fähigkeit in der erforderlichen Höhe zu arbeiten wird nicht beeinträchtigt. Kann auf fast jeder Oberflächenkonstruktion befestigt werden.

  15. XTS-Linked Komponenten XTS-Regulator XTS-Terminal XTS-Dynamic

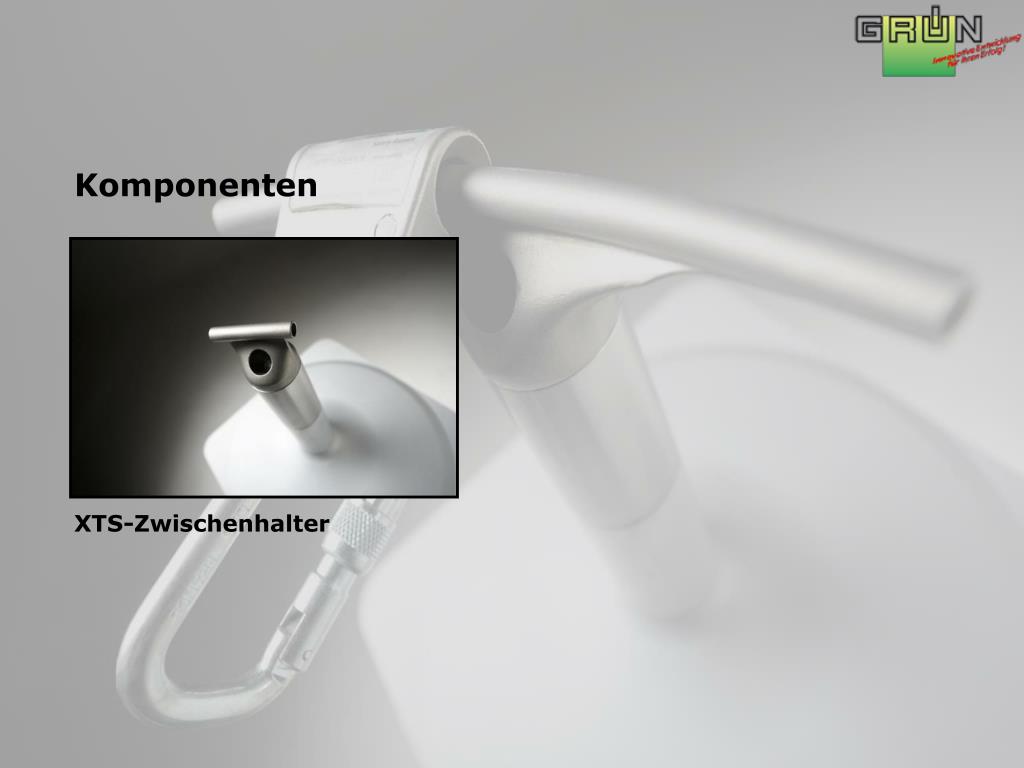

  16. Komponenten XTS-Zwischenhalter

  17. Komponenten XTS-Zwischenhalter XTS-Ecke 45/ 90˚

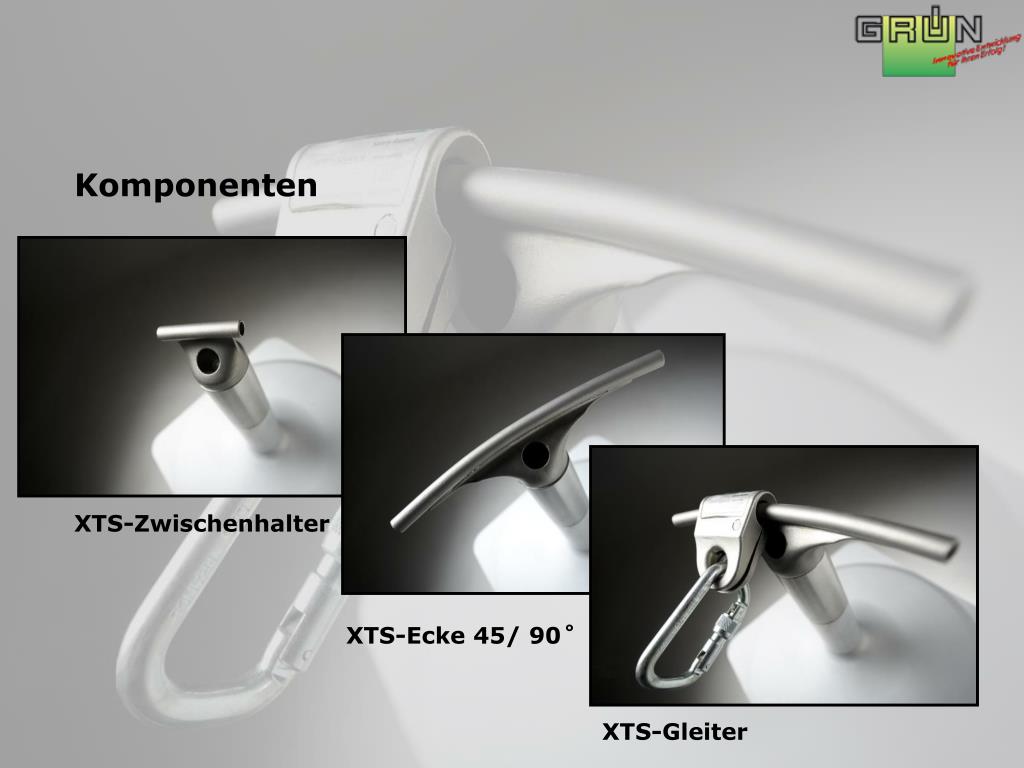

  18. Komponenten XTS-Zwischenhalter XTS-Ecke 45/ 90˚ XTS-Gleiter

  19. XTS-Gleiter Keine zusätzlichen Handgriffe

  20. XTS-Gleiter Keine zusätzlichen Handgriffe

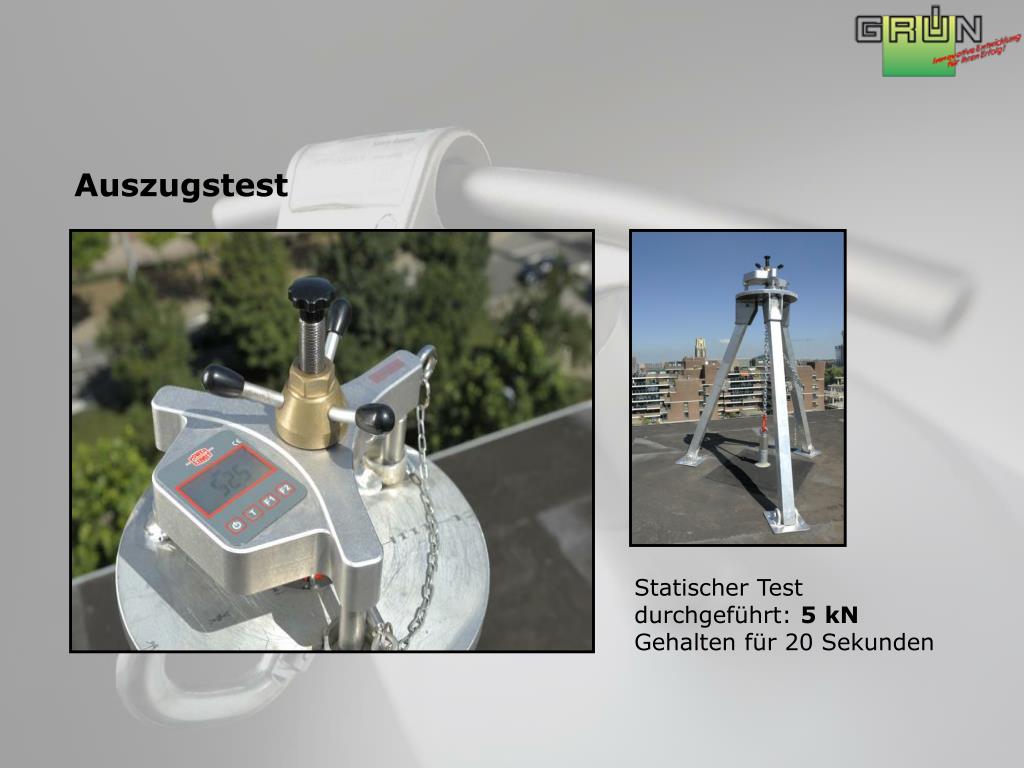

  21. Auszugstest Statischer Test durchgeführt: 5 kN Gehalten für 20 Sekunden
