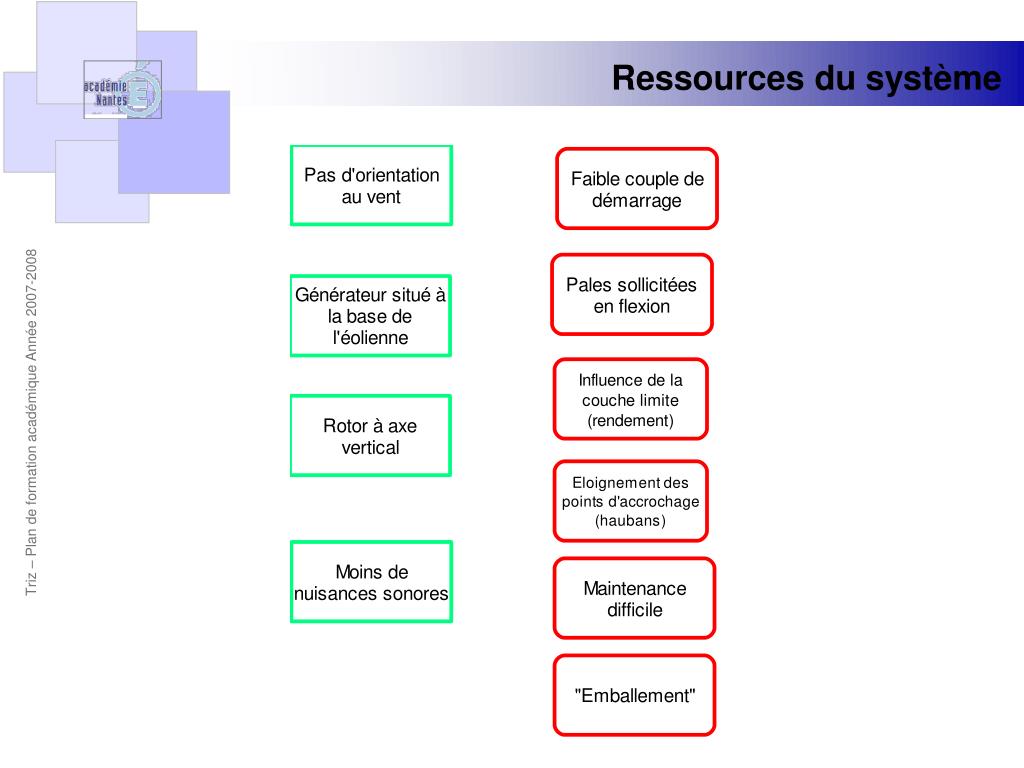

Ressources du système

1. Triz – Plan de formation académique Année 2007-2008 Ressources du système

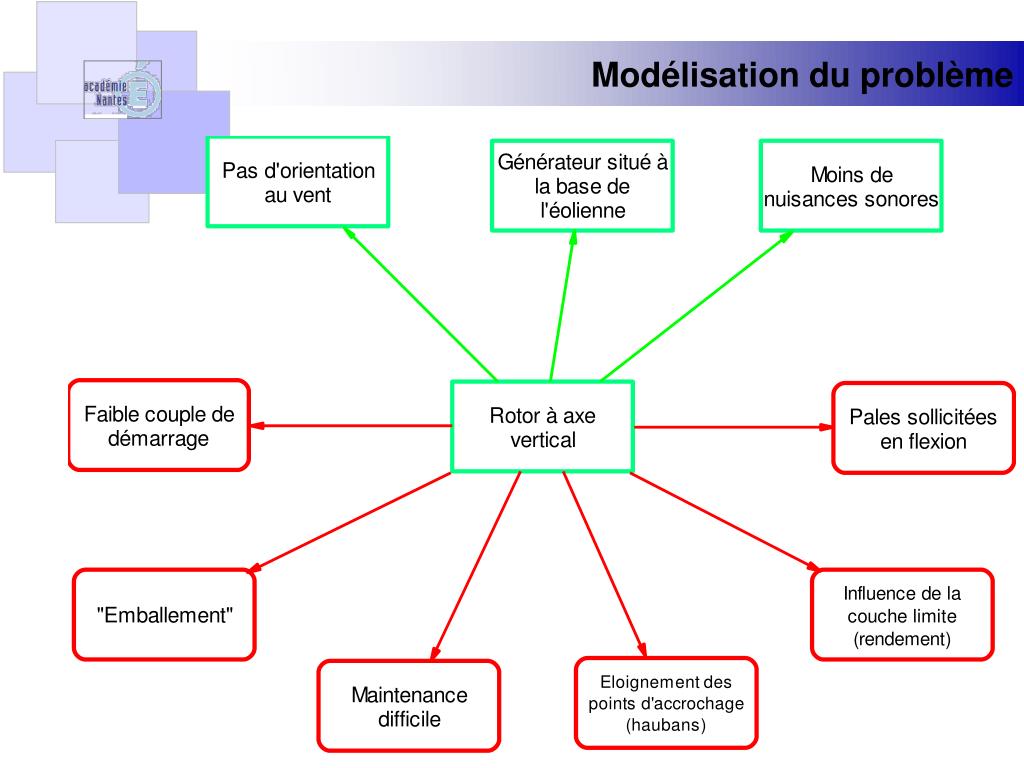

2. Modélisation du problème

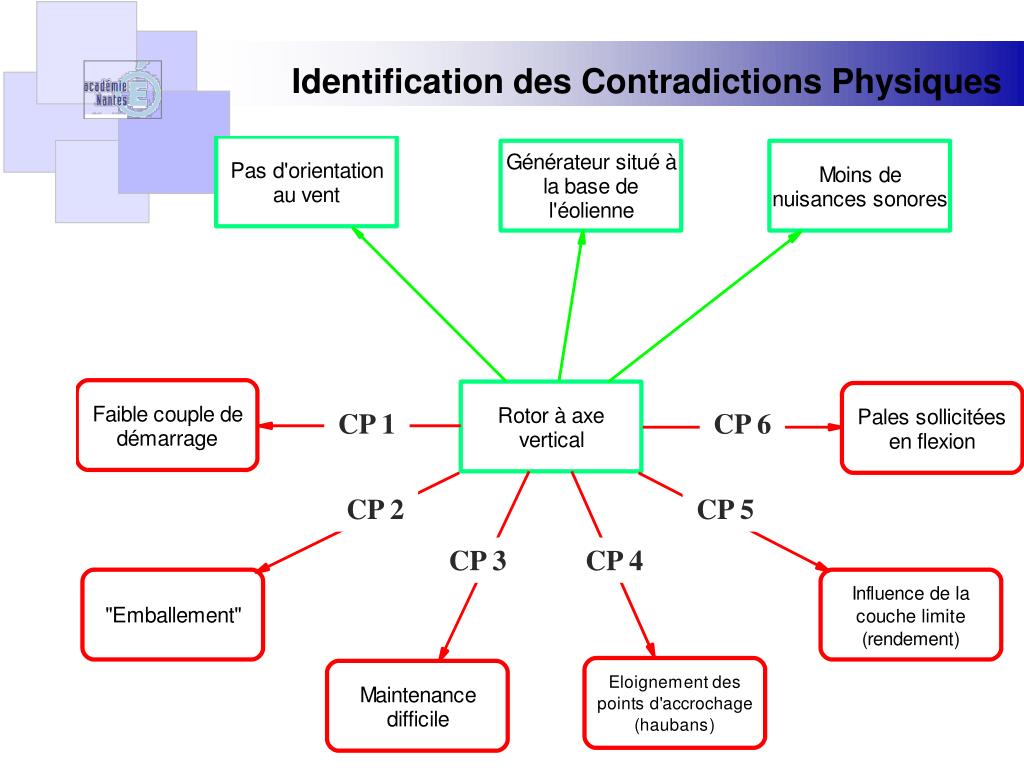

3. CP 1 CP 6 CP 2 CP 5 CP 3 CP 4 Identification des Contradictions Physiques

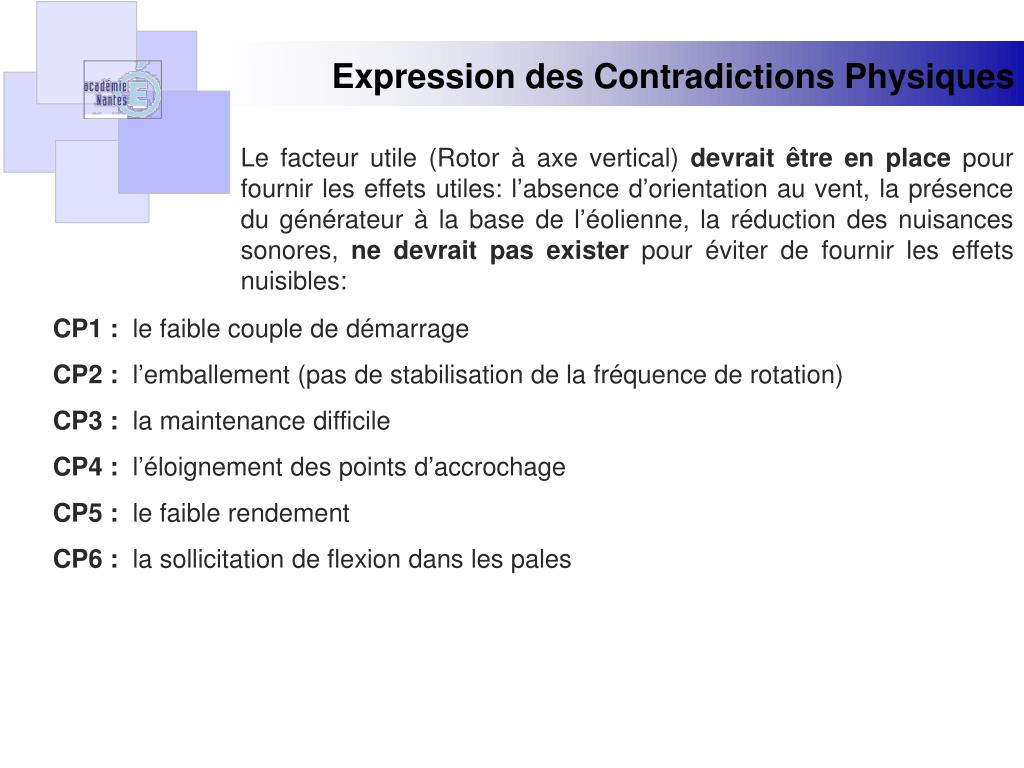

4. Expression des Contradictions Physiques Le facteur utile (Rotor à axe vertical) devrait être en place pour fournir les effets utiles: l’absence d’orientation au vent, la présence du générateur à la base de l’éolienne, la réduction des nuisances sonores, ne devrait pas exister pour éviter de fournir les effets nuisibles: CP1 : le faible couple de démarrage CP2 : l’emballement (pas de stabilisation de la fréquence de rotation) CP3 : la maintenance difficile CP4 : l’éloignement des points d’accrochage CP5 : le faible rendement CP6 : la sollicitation de flexion dans les pales

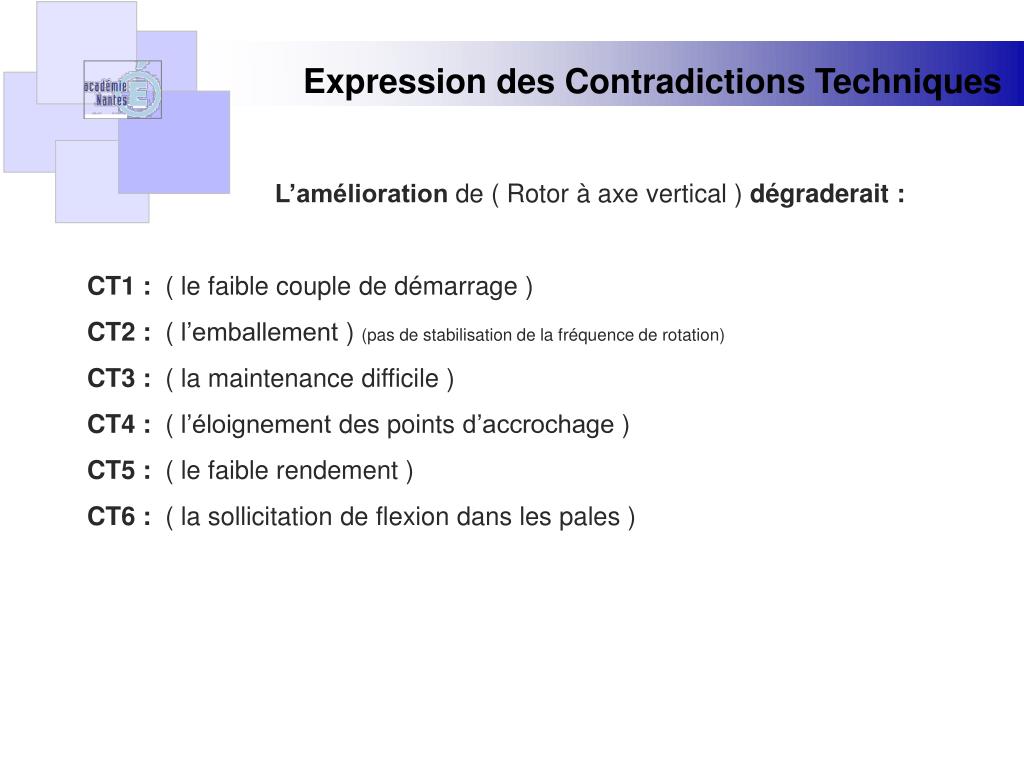

5. Expression des Contradictions Techniques L’amélioration de ( Rotor à axe vertical ) dégraderait : CT1 : ( le faible couple de démarrage ) CT2 : ( l’emballement ) (pas de stabilisation de la fréquence de rotation) CT3 : ( la maintenance difficile ) CT4 : ( l’éloignement des points d’accrochage ) CT5 : ( le faible rendement ) CT6 : ( la sollicitation de flexion dans les pales )

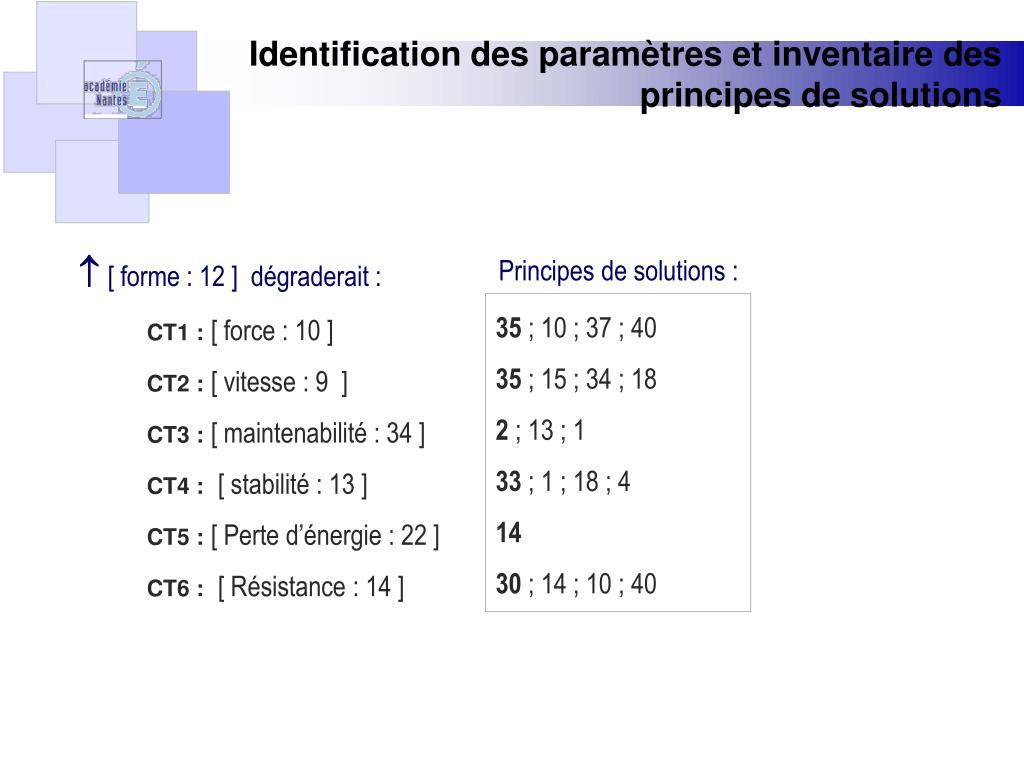

6. Principes de solutions : 35 ; 10 ; 37 ; 40 35 ; 15 ; 34 ; 18 2 ; 13 ; 1  33 ; 1 ; 18 ; 4 14 30 ; 14 ; 10 ; 40 Identification des paramètres et inventaire des principes de solutions [ forme : 12 ] dégraderait : CT1 :[ force : 10 ] CT2 :[ vitesse : 9 ] CT3 :[ maintenabilité : 34 ] CT4 :[ stabilité : 13 ] CT5 :[ Perte d’énergie : 22 ] CT6 :[ Résistance : 14 ]

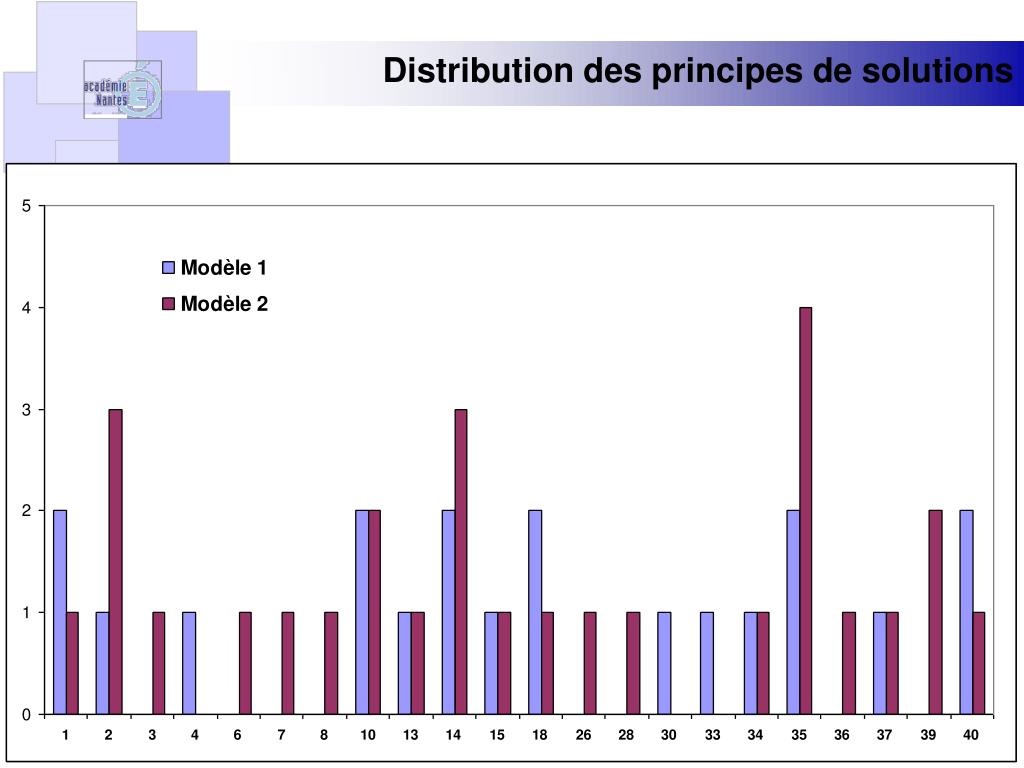

7. Distribution des principes de solutions

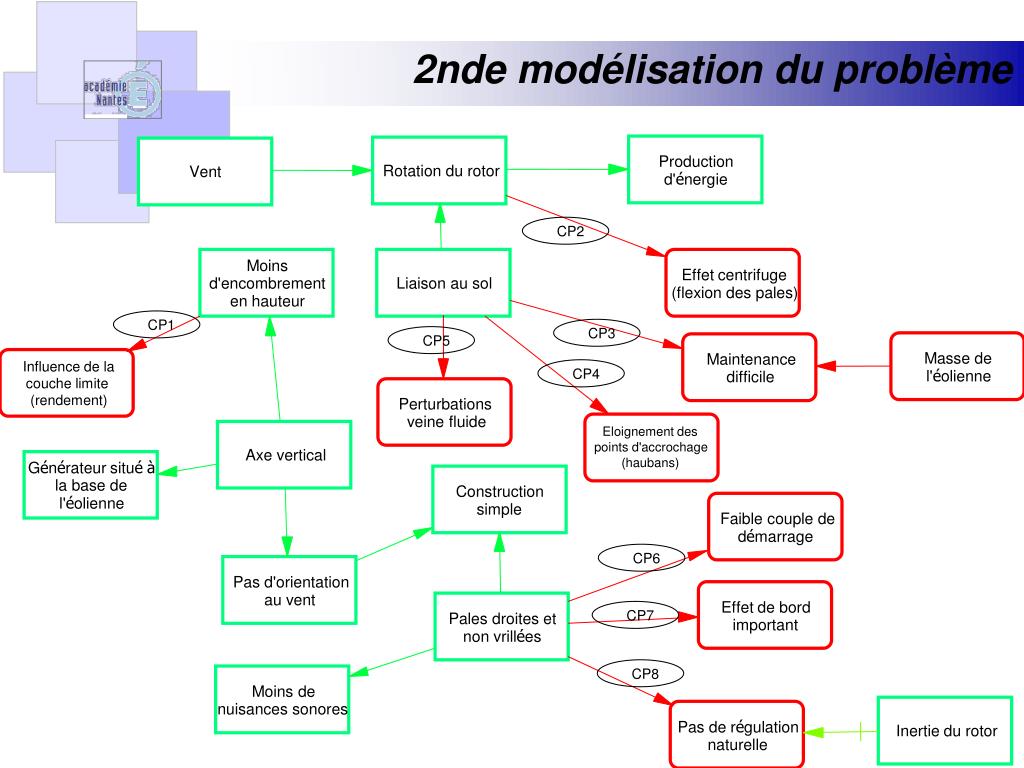

8. Production Rotation du rotor Vent d'énergie CP2 Moins Effet centrifuge d'encombrement Liaison au sol (flexion des pales) en hauteur CP1 CP3 CP5 Masse de Maintenance Influence de la CP4 l'éolienne difficile couche limite (rendement) Perturbations veine fluide Eloignement des points d'accrochage Axe vertical (haubans) Générateur situéà la base de Construction l'éolienne simple Faible couple de démarrage CP6 Pas d'orientation au vent Effet de bord CP7 Pales droites et important non vrillées CP8 Moins de nuisances sonores Pas de régulation Inertie du rotor naturelle 2nde modélisation du problème

9. Identification des paramètres et inventaire des principes de solutions

10. Distribution des principes de solutions

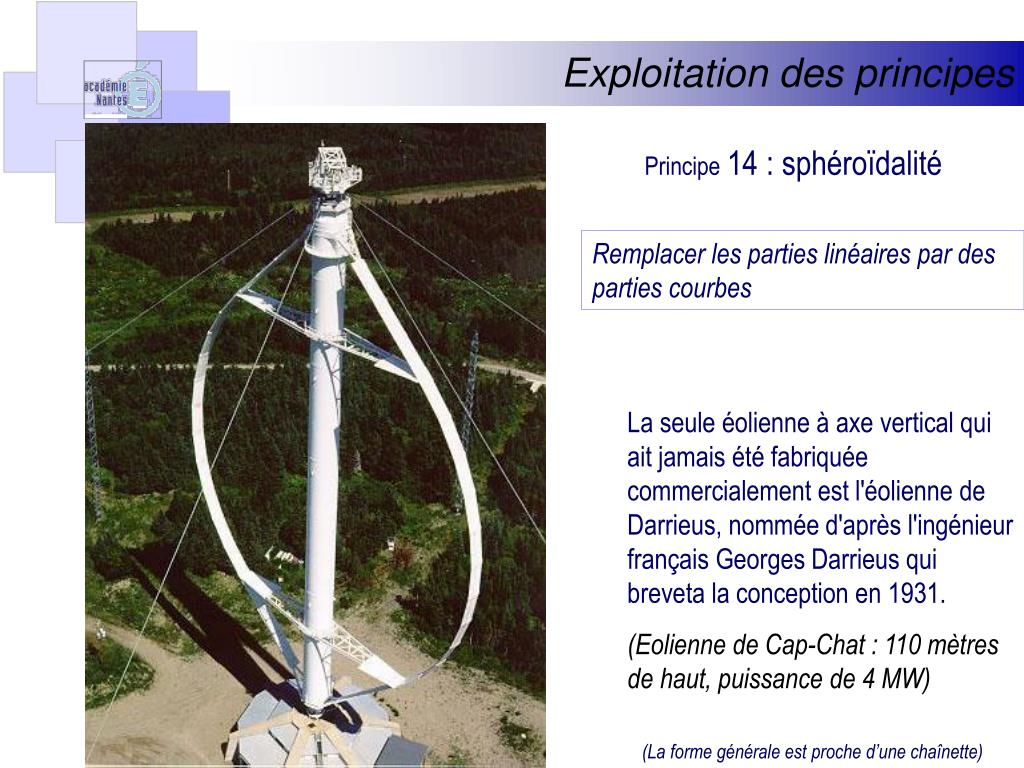

11. Exploitation des principes Principe14 : sphéroïdalité Remplacer les parties linéaires par des parties courbes La seule éolienne à axe vertical qui ait jamais été fabriquée commercialement est l'éolienne de Darrieus, nommée d'après l'ingénieur français Georges Darrieus qui breveta la conception en 1931. (Eolienne de Cap-Chat : 110 mètres de haut, puissance de 4 MW) (La forme générale est proche d’une chaînette)

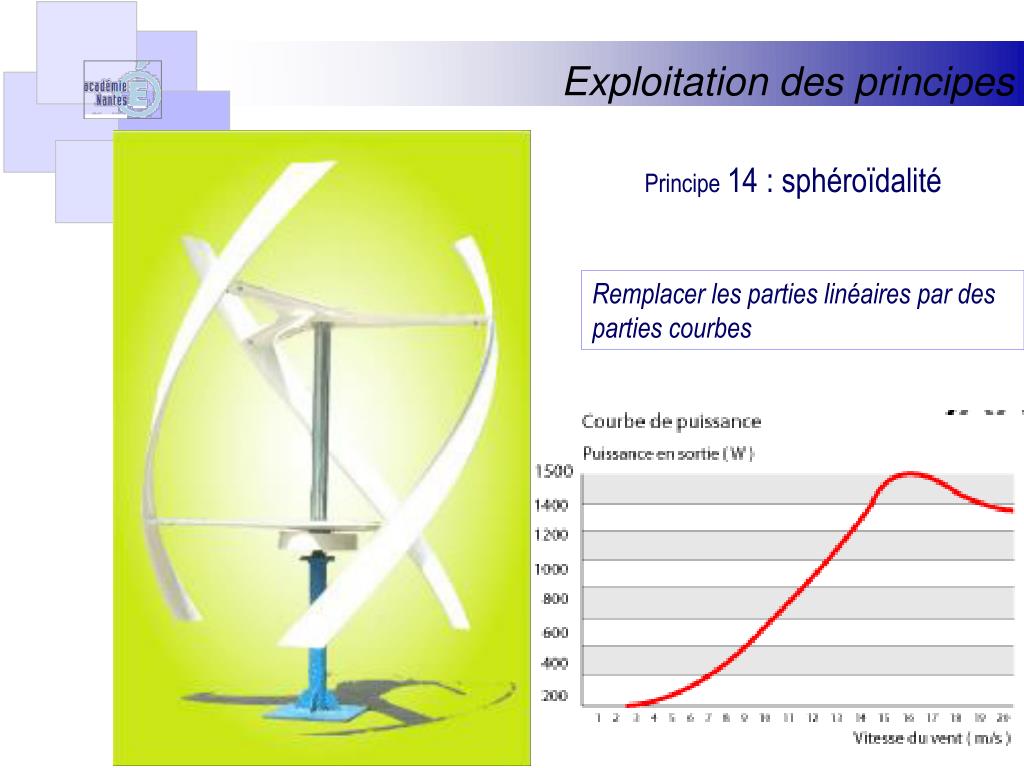

12. Exploitation des principes Principe14 : sphéroïdalité Remplacer les parties linéaires par des parties courbes

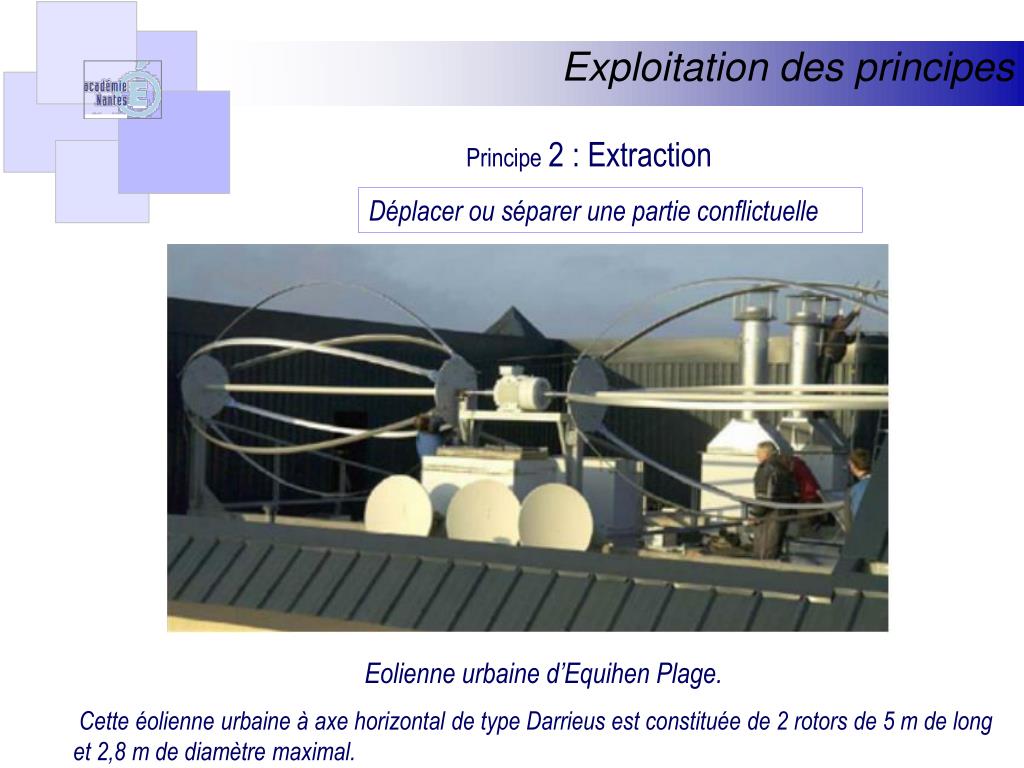

13. Exploitation des principes Principe2 : Extraction Déplacer ou séparer une partie conflictuelle Eolienne urbaine d’Equihen Plage. Cette éolienne urbaine à axe horizontal de type Darrieus est constituée de 2 rotors de 5 m de long et 2,8 m de diamètre maximal.

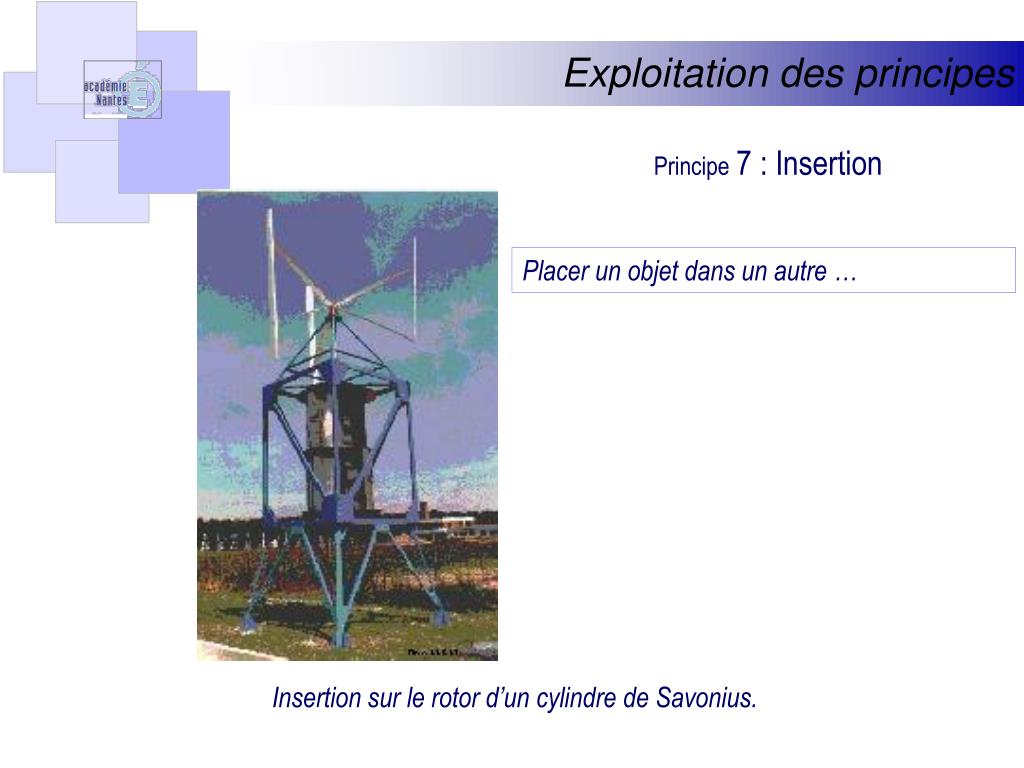

14. Exploitation des principes Principe7 : Insertion Placer un objet dans un autre … Insertion sur le rotor d’un cylindre de Savonius.

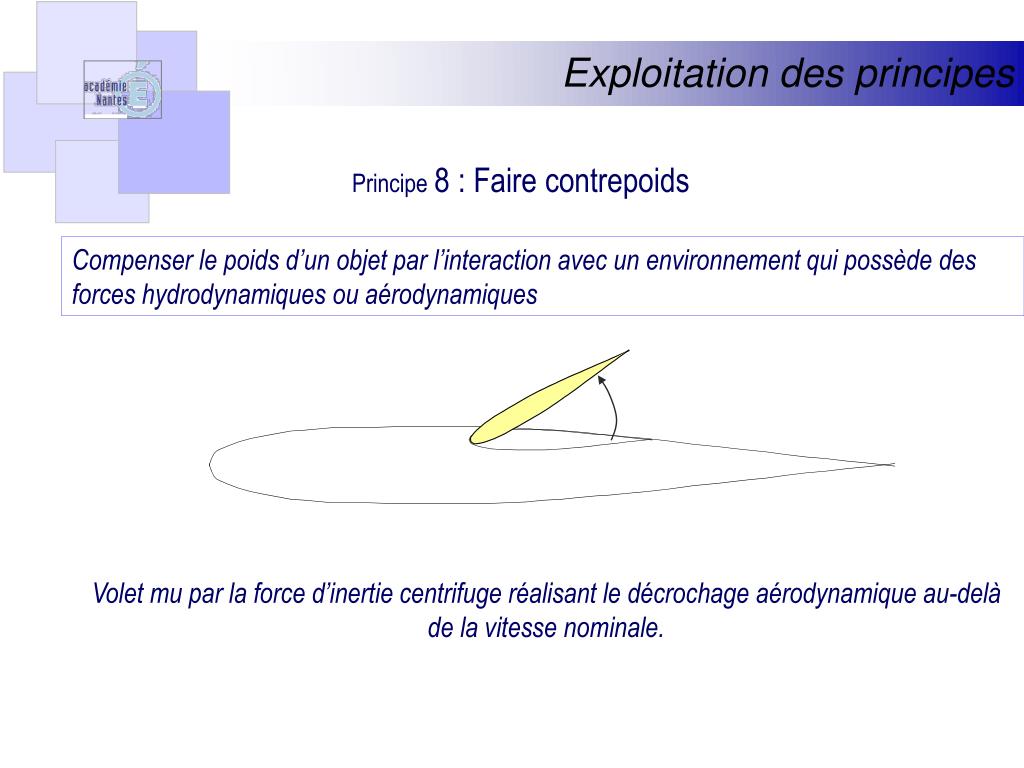

15. Exploitation des principes Principe8 : Faire contrepoids Compenser le poids d’un objet par l’interaction avec un environnement qui possède des forces hydrodynamiques ou aérodynamiques Volet mu par la force d’inertie centrifuge réalisant le décrochage aérodynamique au-delà de la vitesse nominale.

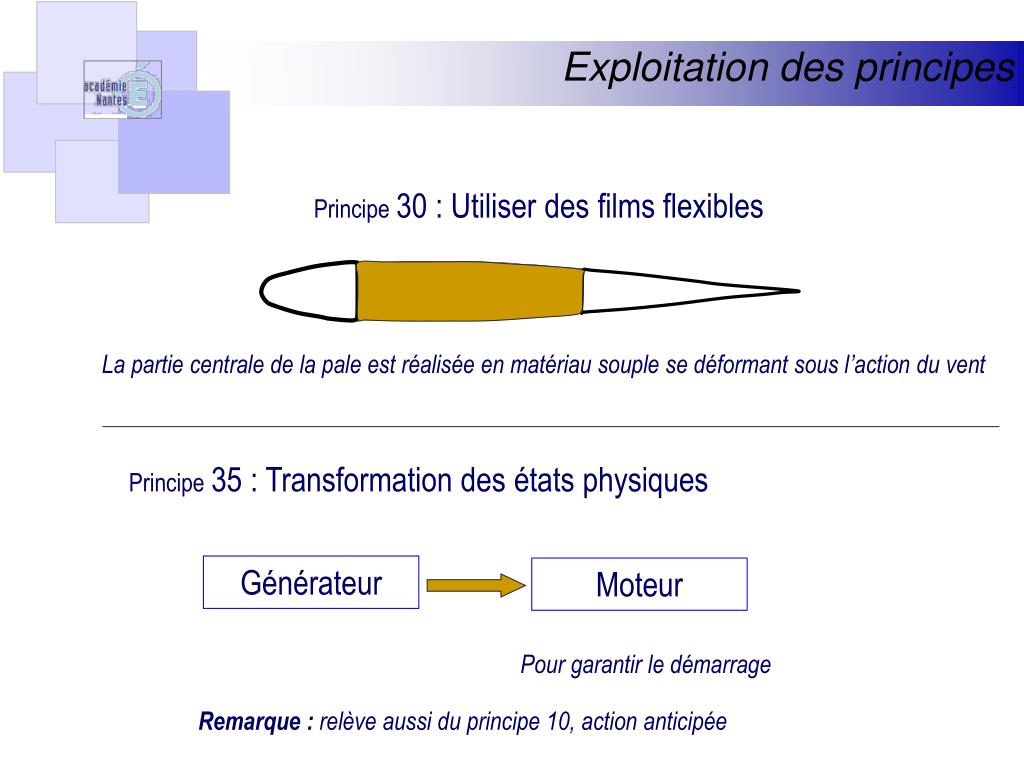

16. Exploitation des principes Principe30 : Utiliser des films flexibles La partie centrale de la pale est réalisée en matériau souple se déformant sous l’action du vent Principe35 : Transformation des états physiques Générateur Moteur Pour garantir le démarrage Remarque : relève aussi du principe 10, action anticipée
