A New Jitter Control Mechanism by Per-Hop Packet Scheduling Approach

1. A New Jitter Control Mechanism by Per-Hop Packet Scheduling Approach 指導教授：連耀南教授 學生：林宗銘 2006/10/5

2. Outline • Introduction • Related Work • Objective Function • Our Solution • Performance Evaluation • Conclusion

3. Outline • Introduction • Related Work • Objective Function • Our Solution • Performance Evaluation • Conclusion

4. Introduction • 網路的進步與發展，使得更多新型的網路服務迅速應運而生，在使用者越來越多的情況下，對網路的QoS (Quality of Service)也更加要求。 • All-IP網路受限於 Packet Switching 原有的特性，有三大品質問題有待克服 • Long Delay Time • High Jitter • High Packet Loss

5. Introduction • 3GPP在1999年初所開始制訂的UMTS中依應用服務類型提出QoS分類架構，其中包含對Real-Time Traffic的服務考量。 • UMTS將網路上風行的主要應用依時效與品質需求概略分為四大類。

6. Introduction • 即時性的應用服務，像是VoIP以及VoD，對於封包的Delay 以及Jitter具有嚴格的要求。 • 各個類別的品質要求。

7. Introduction • Jitter • IP封包的傳遞時間起伏不定 • 過於高的Jitter將對交談式以及串流式的應用造成嚴重服務品質下降 • 對於一個資料流到達接收端之相鄰兩個封包，其Jitter的定義如下： Si = the sending time of packet i Ri = the arrival time of packet i Sj = the sending time of packet j Rj = the arrival time of packet j Jitter ＝( Rj - Sj ) - ( Ri - Si ) 其中 j>i

8. Introduction • 目前IP網路只提供best effort資料流傳送服務。 • 近來許多研究以per-hop封包排程的方法，然而大多數的封包排程方法並未針對封包的重要性做適當處理。 • 我們亦提出per-hop封包排程方法以減低接收端之Jitter。 • 設計與封包傳遞時間相關的profit function。 • 根據封包行程遲早以及重要性（不同類型的profit function）做傳送順序的調整。

9. Outline • Introduction • Related Work • Objective Function • Our Solution • Performance Evaluation • Conclusion

10. Related Work • 最簡單的消除Jitter方法是使用DeJitter buffer 。 • 接收端設定一個較大的buffer。 • 方法簡單 但是可能會有相當長的Delay Time。

11. 文獻集 • 文獻一： Yishay Mansour, and Boaz Patt-Shamir, “Jitter Control in QoS Networks,” IEEE/ACM Transactions on Networking, Aug. 2001. • 文獻二： Ion Stoica, and Hui Zhang, “Providing Guaranteed Services Without Per Flow Management,” Proc. of SIGCOMM '99, pp. 81-94, 1999. • 文獻三：徐毅銘, "在IPv6的DiffServ網路上具有Credit/Deficit調整的延遲變化率減小機制," 國立中山大學, 2003.

12. 文獻內容 • Yishay Mansour, and Boaz Patt-Shamir, 2001. • 提出一個簡單的on-line的Jitter Control Algorithm，每個Router的Buffer大小為2B個單位封包。當Buffer負載達到B時，則將Buffer 前端的封包送出，之後每隔Xa時間送出一個封包，其中Xa為封包的平均間隔時間。當Buffer負載未達到B時，則以First Come First Serve為原則送出封包。 • Ion Stoica, and Hui Zhang, 1999. • 由於Jitter Virtual Clock(Jitter-VC) 必須在Edge Router以及Core Router都記載著Per Flow State，以讓Router根據封包到達時間計算出每個封包的eligible time和deadline，進而對封包排程。因此，作者提出Core Jitter Virtual Clock (CJVC)，使用Dynamic Packet State(DPS)的方法，只在Edge Router記載Per Flow State，當封包進入Edge Router時，預先在封包表頭加入eligible time和deadline的資訊。 • 徐毅銘, 2003. • 將每一個Hop的Queueing Delay用一個值代表，每個封包都有其預設的Per-Hop Queueing Delay。封包若是在預設時間內送出，表示封包提早送出（具有Credit），反之，則表示封包太晚送出（具有Deficit）。將Credit/ Deficit隨著封包傳輸夾帶在封包表頭中，調整封包傳送順序，將累積的Credit/ Deficit消除。

13. 文獻討論 • Yishay Mansour, and Boaz Patt-Shamir, 2001. • 當最好的off-line方法的Buffer使用量為B個單位封包，作者設計的on-line方法Buffer使用量最多為2B個單位封包。 • 作者此研究並無改變封包送出順序，無法針對封包屬於何種的應用類型作處理，可能會導致real-time traffic的Jitter變動過於劇烈以及Delay Time過長。 • Ion Stoica, and Hui Zhang, 1999. • CJVC可和Jitter-VC達到同樣的效果。 • 封包表頭夾帶的資訊會隨著經過的Router個數而增加，會面臨scalability的問題。 • 此研究是在IntServ架構下，因此會面臨scalability的問題，然而在All-IP網路下，使用DiffServ架構較為恰當。 • 徐毅銘, 2003. • 作者所使用的CDWFQ相較於WFQ對Jitter有一定程度的改善。 • 並未針對封包的重要性做不同的處理。

14. Outline • Introduction • Related Work • Objective Function • Our Solution • Performance Evaluation • Conclusion

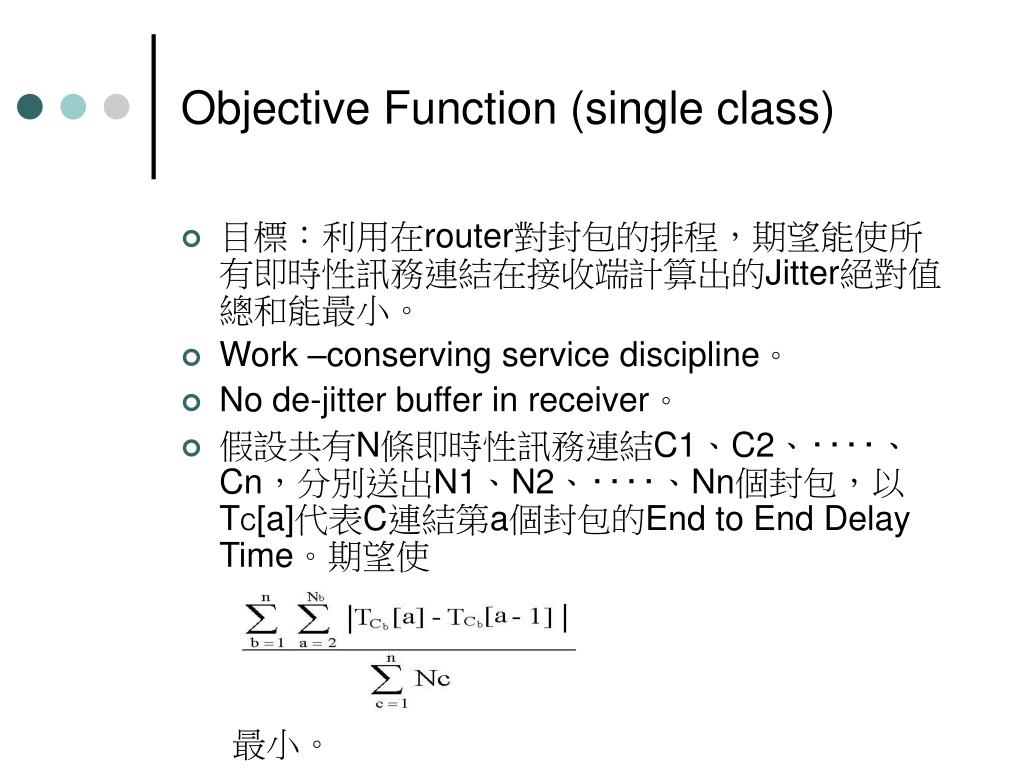

15. Objective Function (single class) • 目標：利用在router對封包的排程，期望能使所有即時性訊務連結在接收端計算出的Jitter絕對值總和能最小。 • Work –conserving service discipline。 • No de-jitter buffer in receiver。 • 假設共有N條即時性訊務連結C1、C2、‥‥、Cn，分別送出N1、N2、‥‥、Nn個封包，以TC[a]代表C連結第a個封包的End to End Delay Time。期望使 最小。

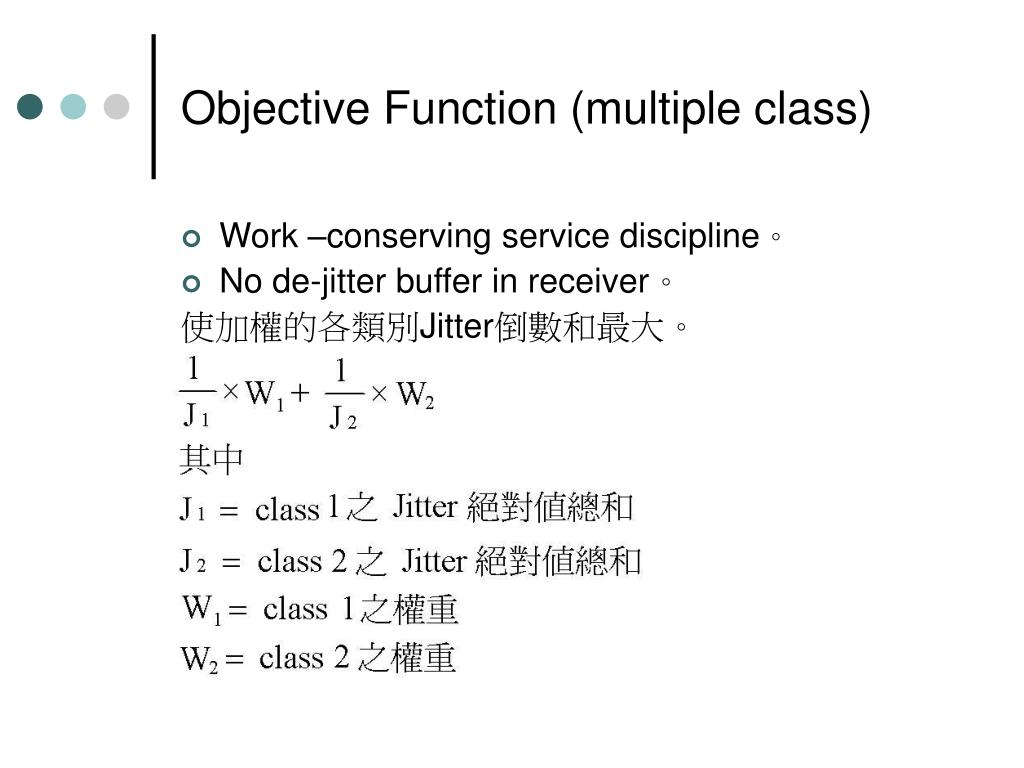

16. Objective Function (multiple class) • Work –conserving service discipline。 • No de-jitter buffer in receiver。 使加權的各類別Jitter倒數和最大。

17. 分析 • 為了最小化Jitter，每個router對封包排程時必須取得整個網路的資訊。 • 如此作法複雜度太高。 • 因此，每個router各自做排程的決定，在此我們利用與封包傳遞時間相關的profit function配合排程演算法來決定封包排程順序。 • 不同的封包排程演算法以及profit function將會影響控制Jitter的效果。因此，我們將研究重點放在profit function及排程演算法的設計。 • This is a sub-optimal solution。

18. Outline • Introduction • Related Work • Objective Function • Our Solution • Performance Evaluation • Conclusion

19. Packet Scheduling • Our Approach︰ 假設每個packet在每個router都有事先預估的停留時間， 因此， 每個封包到達每個router都有預定送出的時間。在封包所經過的每一個router，根據其行程的遲早及重要性調整其傳送的先後次序，以期達到減小在接收端之Jitter絕對值總和。

20. 研究環境下Queue之分類 • FIFO queue： • 處理進入的封包時，會將封包插入queue的尾端；而送出封包時，會將queue內的封包從前端依序送出。 • Preemptive queue ： • 處理進入的封包時，可將封包插入queue的任意位置；而送出封包時，會將queue內的封包從前端依序送出。

21. 簡化Router示意圖 • Output queue︰ • 1.Single preemptive queue • 2.Multiple FIFO queue

22. Single Preemptive Queue • Router任一output queue由單一個preemptive queue所組成。 • 供作基準比較之用，因過於理想不實際。 • 實際網路中的router為了加快交換速度不會採取preemptive queue 作法，且硬體實作花費也會過高。

23. Single Preemptive Queue

24. Multiple FIFO Queue • Router任一output queue由數個FIFO queue所組成。 • 封包僅可插入其中一個queue的尾端。 • 設計前端排程器﹙pre-scheduler﹚與後端排程器﹙ post-scheduler ﹚，搭配Multiple FIFO queue。 • 較為實際可行。

25. Multiple FIFO Queue

26. Profit Function 1

27. Profit Function 2

28. Profit Function 3

29. Profit Function 4

30. Profit Function 5

31. Single Preemptive Queue封包排程 問題描述： • output queue為single preemptive queue。 • 假設每個封包的大小都一樣。 • 每一個封包有與傳遞時間相關的profit function。 • 將所有的封包排程，使封包送出的順序所得到的總獲利值能最大，最終達到減小在接收端之Jitter絕對值總和。

32. Single Preemptive Queue封包排程 • 使用Jensen‘s benefit functions，並以得到最大獲利為目標，則non-preemptive的封包排程問題是為一個NP-Hard的問題 。 • 由於preemptive的封包排程問題比non-preemptive的封包排程問題更為複雜。因此，若是我們處理preemptive的封包排程問題時，則為一個NP-Hard的問題。 參考文獻：Jinggang Wang and Binoy Ravindran, " BPA: A Fast Packet Scheduling Algorithm for Real-Time Switched Ethernet Networks," Proc. of ICPP’02.

33. Single Preemptive Queue封包排程 • 定義參數：在output queue裡目前正有N-1個已經排定好順序的封包，分別為pk[1]、pk[2]、pk[3]…pk[n-3]、pk[n-2]、pk[n-1]，而有一個正要進入output queue的封包為pk[n]。

34. Single Preemptive Queue封包排程 • 演算法：output queue內原有N-1個封包順序維持不變，但進入的封包pk[n]可以插入queue任意位置之中，在此N個位置中，選取其中總獲利和最大的位置插入。

35. Multiple FIFO Queue封包排程 問題描述： • output queue為M個FIFO queue。 • 假設每個封包的大小都一樣。 • 每一個封包有與傳遞時間相關的profit function。 • 設計前端排程器與後端排程器，使封包送出的順序所得到的總獲利值能最大，最終達到減小在接收端之Jitter絕對值總和。

36. Multiple FIFO Queue封包排程 • 演算法：我們排程演算法將採取輪詢（Round Robin）的方式送出封包，對每個queue都服務過一次為一次輪詢，將queue裡的封包依序全部送出稱為對queue服務一次。在處理進入的封包時，在M個插入位置中，選取總獲利值最大的位置。

37. Outline • Introduction • Related Work • Objective Function • Our Solution • Performance Evaluation • Conclusion

38. 實驗一 • 實驗目的︰real-time traffic為single class的情況下，觀察控制Jitter的效果 。 • 觀察指標：所有即時性訊務接收端之Jitter絕對值總和與封包平均延遲時間﹙Average Delay Time﹚。 • 實驗工具：NS2。 • 實驗變因：即時性訊務個數、即時性訊務傳送速率、profit function類型、router的buffer size大小、 不同的output queue類型。

39. 實驗拓墣 Sender：n0、n1、n2、n3、n4。 Receiver：n9。 Router：n5、n6、n7、n8。

40. 實驗結果(Single Preemptive Queue) n0：CBR-0.5MB n1：CBR-0.5MB n2：CBR-0.5MB n3：CBR-0.5MB n4：FTP

41. 實驗結果(Single Preemptive Queue)

42. 實驗結果(Single Preemptive Queue) n0：CBR-1MB n1：CBR-1MB n2：CBR-1MB n3：CBR-1MB n4：FTP

43. 實驗結果(Single Preemptive Queue)

44. 實驗結果(Single Preemptive Queue) n0：CBR-0.5MB n1：CBR-0.5MB n2：CBR-0.5MB n3：FTP n4：FTP

45. 實驗結果(Single Preemptive Queue)

46. 實驗結果(Single Preemptive Queue) n0：CBR-1MB n1：CBR-1MB n2：CBR-1MB n3：FTP n4：FTP

47. 實驗結果(Single Preemptive Queue)

48. 實驗結果(Multiple FIFO Queue) n0：CBR-0.5MB n1：CBR-0.5MB n2：CBR-0.5MB n3：CBR-0.5MB n4：FTP

49. 實驗結果(Multiple FIFO Queue)

50. 實驗結果(Multiple FIFO Queue) n0：CBR-1MB n1：CBR-1MB n2：CBR-1MB n3：CBR-1MB n4：FTP
