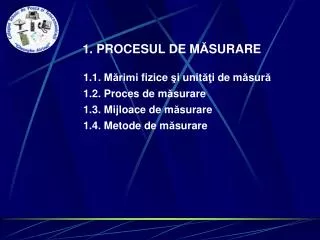

1. PROCESUL DE M Ă SURARE

1. 1. PROCESUL DE MĂSURARE 1.1. Mărimi fizice şi unităţi de măsură 1.2. Proces de măsurare 1.3. Mijloace de măsurare 1.4. Metode de măsurare

2. 1.1. Mărimi fizice şi unităţi de măsură o proprietate a unui obiect sau a unei substanţe, care poate fi pusăîn evidenţă calitativ şi măsurată cantitativ. Mărimea - (măsurabilă) Mărimi fizice - sunt concepte care descriu calitativ şi cantitativ fenomenele fizice. * Calitativ - mărimi care se referă la proprietăţi diferite, de exemplu: lungimea, masa, energia, rezistenţa electrică etc.

3. Lungime (l) Mărimi fundamentale Masă (m) Timp (t) Intensitatea curentului electric (I) Temperatura termodinamică(T) Intensitatea luminoasă (J) MĂRIMI MĂSURABILE Cantitatea de substanţă (n sau υ) Mărimi suplimentare Unghiul plan Unghiul solid Mărimi derivate Tabel 1.1

4. este o mărime de aceeaşi natură cu mărimea măsurată, căreia, în mod convenţional i s-a atribuit valoarea 1. Unitatea de măsură - Este o mărime particulară, definităşi adoptată prin convenţie, cu care sunt comparate alte mărimi de aceeaşi natură, pentru exprimarea valorilor lor în raport cu acea mărime. În anul 1960 a fost adoptat SISTEMUL INTERNAŢIONAL DE UNITĂŢI DE MĂSURĂ (S.I.) Are 7 unităţi fundamentale în care sunt incluse 2 unităţi suplimentare şi unităţi derivate

5. UNITĂŢI DE MĂSURĂ PENTRU MĂRIMI FUNDAMENTALE [m] l Lungime [kg] m Masă [s] t Timp I [A] Intensitatea curentului electric T [K] Temperatura termodinamică [cd] J Intensitatea luminoasă [mol] Cantitatea de substanţă n sau υ UNITĂŢI DE MĂSURĂ PENTRU MĂRIMI SUPLIMENTARE [rad] Unghiul plan [sr] Unghiul solid

6. UNITĂŢI DE MĂSURĂ PENTRU MĂRIMI DERIVATE Tabel 1.1.

7. Prefixe şi simboluri pentru multiplii şi submultiplii zecimali

8. ACTIVITATE INDEPENDENTĂ 1) Efectuaţi urmǎtoarele transformǎri: 0,8 A = … mA 123 μ m = … m 2 MΩ = …Ω 4 kV = … V 765 n s = … s 9 p F = …F 2) Se dau următoarele mărimi fizice: forţa, intensitatea curentului electric, volumul, viteza, masa, acceleraţia, suprafaţa , timpul, lungimea , intensitatea luminoasă. Selectaţi pe două coloane mărimile fizice fundamentale şi mărimile fizice derivate. 3) Completaţi în dreptul fiecărei mărimi fizice selecţionate anterior unitatea de măsură din sistemul internaţional.

9. 1.2. Proces de măsurare Măsurarea - operaţia experimentală prin care se determină, cu ajutorul unor mijloace de măsurat, valoarea numerică a unei mărimi în raport cu o unitate de măsură dată. Măsurarea presupune compararea mărimii fizice cu o mărime fizică similară. Elementele procesului de măsurare: - mărimea de măsurat (măsurandul) Ce…? - mijloacele de măsurare Cu ce…? - metoda de măsurare Cum…?

10. 1.3. Mijloace de măsurare Clasificarea mijloacelor de măsurare Conform SR 13251 : 1996 “Vocabular internaţional de termeni fundamentali şi generali în metrologie” a) În funcţie de complexitate: Măsura - realizarea materială a unităţii de măsură, având rolul de a genera (reproduce) una sau mai multe valori cunoscute ale unei mărimi fizice. Ex: rigla gradată, raportor etc. Aparatul de măsurat - dispozitiv destinat efectuarii măsurătorii. Ex: ampermetru, voltmetru, termometru etc. Sistemul demăsurare - ansamblu de mijloace de măsurare si alte echipamente reunite. Ex: tomograf, electrocardiograf etc.

11. b) În funcţie de destinaţie: - Mijloace de măsurare etalon - Mijloace de măsurare de lucru c) După forma prezentării rezultatului: - analogice –la care rezultatul măsurării este o funcţie continuă. • numerice (digitale) - la care rezultatul măsurării este prezentat direct, • sub formă numerică.

12. 1.4. Metode de măsurare Clasificare: a) După exactitatea obţinută: - de laborator - industriale b) După modul de prezentare a rezultatului măsurării: - analogice - digitale c) După modul de obţinere a valorii măsurate: - directe - indirecte - de comparaţie d) După modul de sesizare a valorii măsurandului: - cu contact - fără contact
