  1. HIDROMETRIA ORIFÍCIOS E BOCAIS

  2. ORIFÍCIOS E BOCAIS O que são? São aberturas de perímetro fechado e forma geométrica definida, feitas abaixo da superfície livre da água. Onde são usados? Em paredes de reservatórios, de pequenos tanques, canais ou canalizações. Para que servem? Para medir e controlar a vazão.

  3. ORIFÍCIOS ORIFÍCIO JUNTO AO FUNDO DO RESERVATÓRIO

  4. VELOCIDADE TEÓRICA DA ÁGUA EM UM ORIFÍCIO A1, V1, patm h A2, V2, patm

  5. ORIFÍCIOS USO DE ORIFÍCIO NA MEDIÇÃO DE VAZÃO

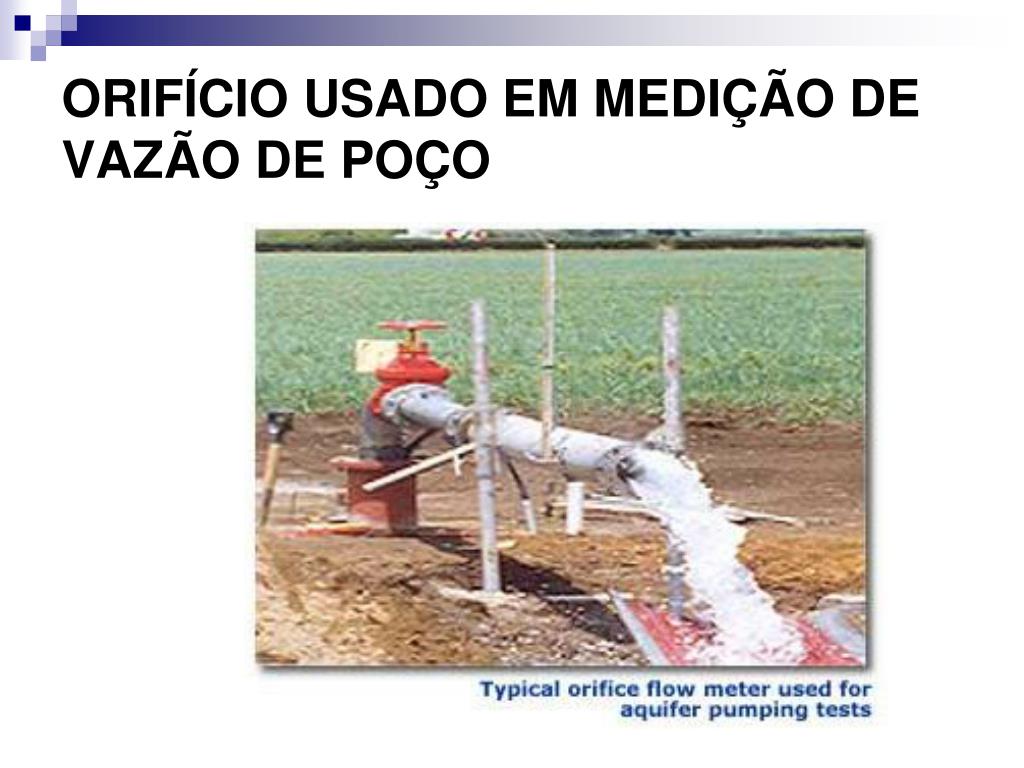

  6. ORIFÍCIO USADO EM MEDIÇÃO DE VAZÃO DE POÇO

  7. h d ORIFÍCIOS: TAMANHOS Quanto às dimensões: Pequeno: Quando suas dimensões forem muito menores que a profundidade h em que se encontra. Na prática, quando: d h/3.

  8. ORIFÍCIOS: TAMANHOS h d Grande: quando d > h/3, sendo d a altura do orifício.

  9. ORIFÍCIOS: FORMAS Retangular; circular; triangular, etc. ORIFÍCIO CIRCULAR ORIFÍCIO RETANGULAR

  10. ORIFÍCIOS: natureza das paredes Parede delgada (e < d): A veia líquida toca apenas a face interna da parede do reservatório. d e

  11. ORIFÍCIOS: natureza das paredes e d Parede espessa (e  d): O jato toca quase toda a parede do reservatório. Esse caso será visto no estudo dos bocais.

  12. SEÇÃO CONTRAÍDA As partículas fluidas afluem ao orifício, vindas de todas as direções, em trajetórias curvilíneas. Ao atravessarem a seção do orifício continuam a se mover em trajetórias curvilíneas. As partículas não mudam bruscamente de direção, obrigando o jato a contrair-se um pouco além do orifício. Causa:A inércia das partículas de água que continuam a convergir depois de tocar as bordas do orifício.

  13. SEÇÃO CONTRAÍDA CONTRAÇÃO DA VEIA LÍQUIDA

  14. SEÇÃO CONTRAÍDA Podemos calcular o coeficiente de contração (CC), que expressa a redução no diâmetro do jato: CC = Ac / A • Ac = área da seção contraída • A = área do orifício.

  15. h d Tipo de escoamento:Livre ou submerso

  16. Quanto à posição da parede • Vertical • Inclinada, • Inclinada para jusante • Parede horizontal.  OBS: Quando a parede é horizontal e h < 3d surge o vórtice, que afeta o coeficiente de descarga. h d

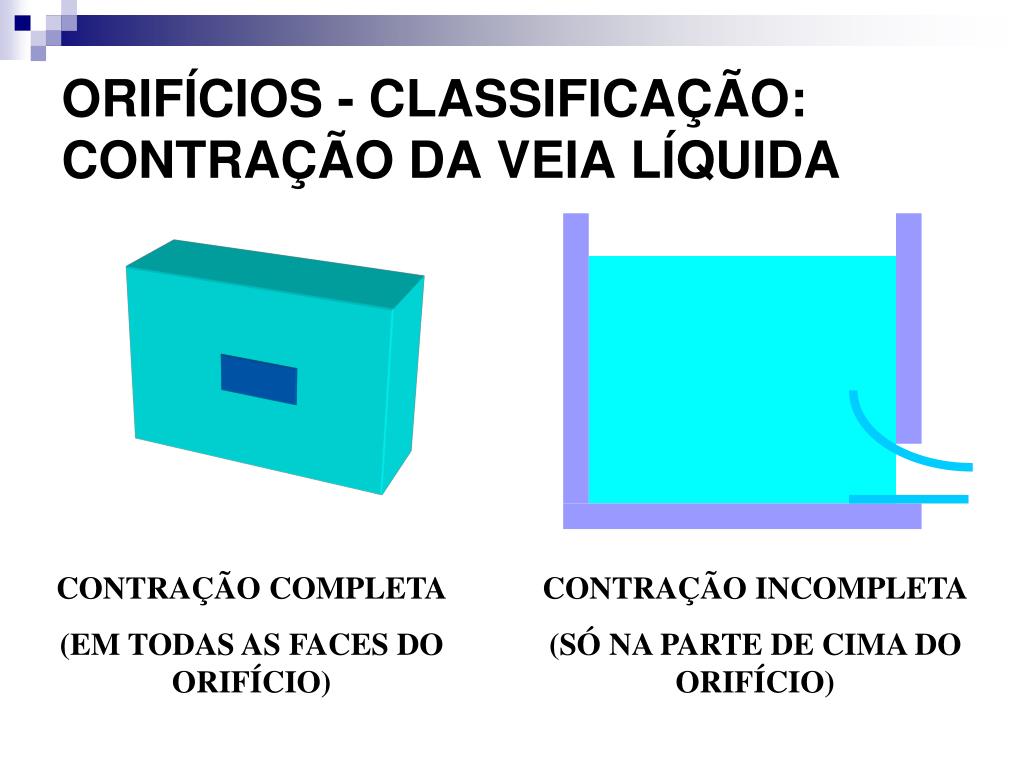

  17. ORIFÍCIOS - CLASSIFICAÇÃO:CONTRAÇÃO DA VEIA LÍQUIDA CONTRAÇÃO COMPLETA (EM TODAS AS FACES DO ORIFÍCIO) CONTRAÇÃO INCOMPLETA (SÓ NA PARTE DE CIMA DO ORIFÍCIO)

  18. b a CORREÇÃO DO COEFICIENTE Cd PARA CONTRAÇÃO INCOMPLETA Para orifícios retangulares, Cd assume o valor de C’d, como mostrado abaixo: C’d = Cd. (1 + 0,15.k) Perímetro total = 2.(a+b)

  19. CORREÇÃO DO COEFICIENTE Cd PARA CONTRAÇÃO INCOMPLETA

  20. CORREÇÃO DO COEFICIENTE Cd PARA CONTRAÇÃO INCOMPLETA Para orifícios circulares, temos: • Para orifícios junto a uma parede lateral, k = 0,25; • Para orifícios junto ao fundo, k = 0,25; • Para orifícios junto ao fundo e a uma parede lateral, k = 0,50; • Para orifícios junto ao fundo e a duas paredes laterais, k = 0,75. C’d = Cd. (1 + 0,13.k)

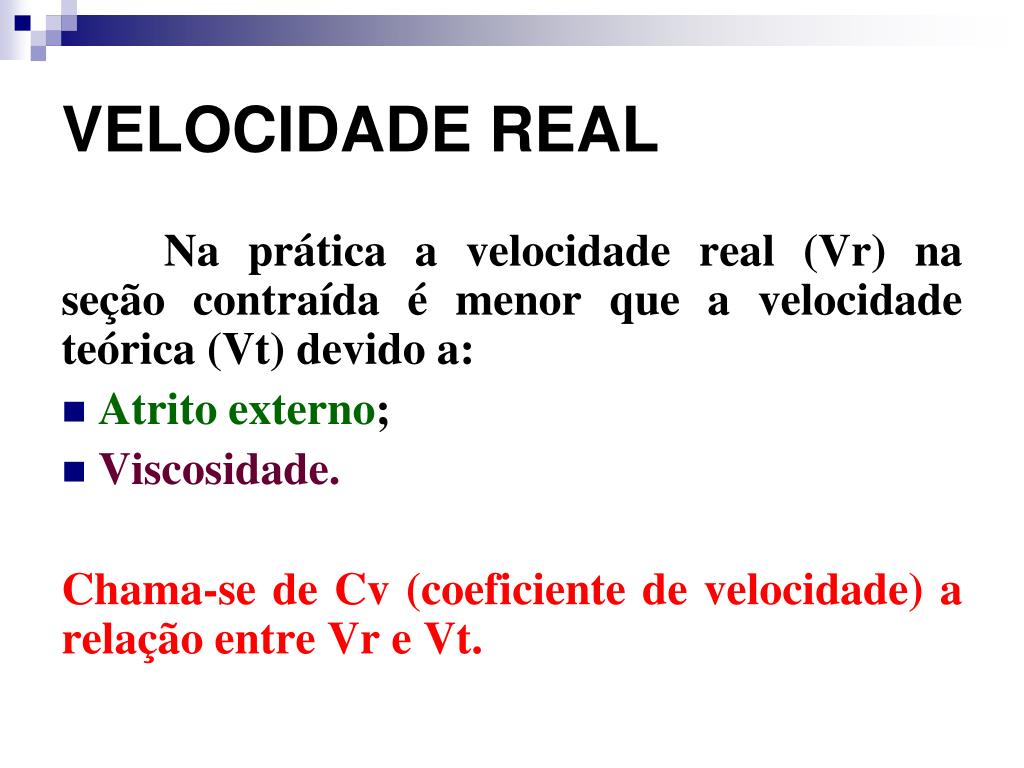

  21. VELOCIDADE REAL Na prática a velocidade real (Vr) na seção contraída é menor que a velocidade teórica (Vt) devido a: • Atrito externo; • Viscosidade. Chama-se de Cv (coeficiente de velocidade) a relação entre Vr e Vt.

  22. VELOCIDADE REAL Cv é determinado experimentalmente e é função do diâmetro do orifício (d), da carga hidráulica (h) e da forma do orifício. Na prática pode-se adotar Cv = 0,985. Definindo como coeficiente de descarga (Cd) ao produto Cv x Cc, temos: Cd = Cv . Cc Na prática adota-se Cd = 0,61

  23. VELOCIDADE REAL Esta equação dá a velocidade real do jato no ponto 2. Lembrando que Vazão = velocidade x área (Q = V.A, portanto V = Q/A), temos: VAZÃO REAL ATRAVÉS DO ORIFÍCIO

  24. h1 h2 h D VAZÃO EM ORIFÍCIOS GRANDES Quando h1 é muito diferente de h2, o uso da altura média de água h sobre o centro do orifício de diâmetro D para o cálculo da vazão, não é recomendado.

  25. VAZÃO EM ORIFÍCIOS GRANDES Razão: A velocidade da água no centro de um orifício grande é diferente da velocidade média do fluxo neste orifício. Chamando de D o diâmetro, diz-se que um orifício é grande quando: H < 2D

  26. VAZÃO EM ORIFÍCIOS GRANDES Orifício retangular grande (projeção) h1 h2 h dh L

  27. VAZÃO EM ORIFÍCIOS GRANDES Como calcular a vazão de um orifício grande? É possível calcular a vazão que escoa através de uma seção de área infinitesimal dSdo orifício grande: dS = L.dh Esta seção reduzida é um orifício pequeno. Então vale a equação:

  28. VAZÃO EM ORIFÍCIOS GRANDES Fazendo S = L.h, a vazão através de dS será: Se a vazão através da área dS pode ser dada pela equação acima, então, integrando-se a mesma entre os limites h1 e h2, teremos a vazão total do orifício.

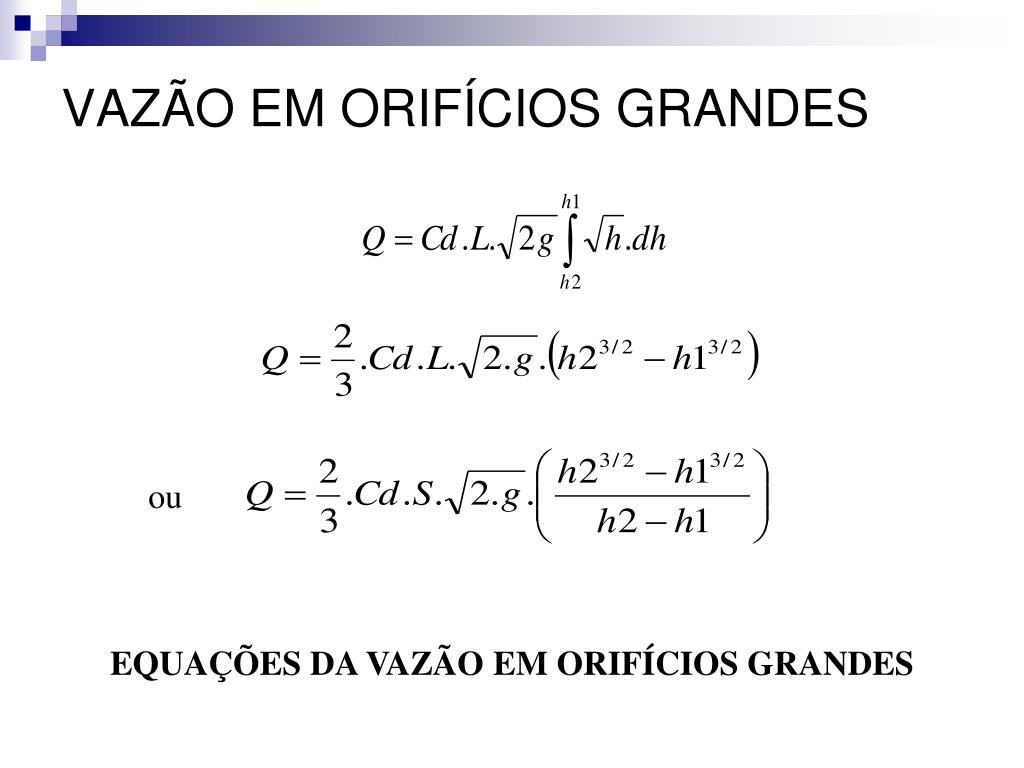

  29. VAZÃO EM ORIFÍCIOS GRANDES ou EQUAÇÕES DA VAZÃO EM ORIFÍCIOS GRANDES

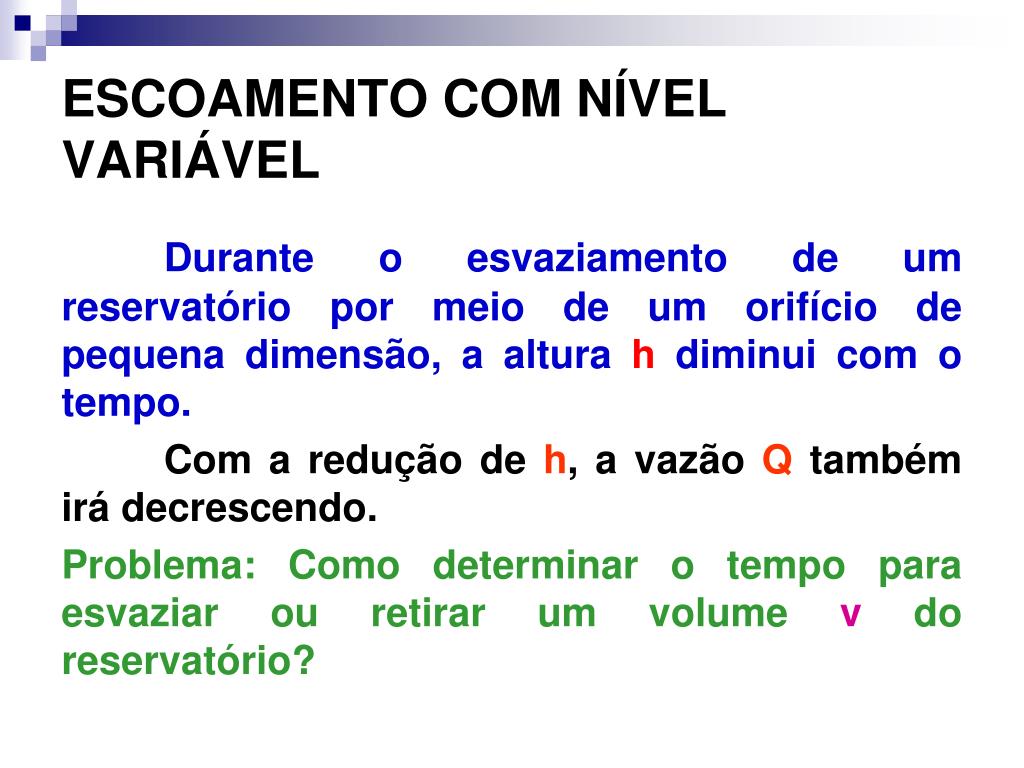

  30. ESCOAMENTO COM NÍVEL VARIÁVEL Durante o esvaziamento de um reservatório por meio de um orifício de pequena dimensão, a altura h diminui com o tempo. Com a redução de h, a vazão Q também irá decrescendo. Problema: Como determinar o tempo para esvaziar ou retirar um volume v do reservatório?

  31. ESCOAMENTO COM NÍVEL VARIÁVEL Num pequeno intervalo de tempo dt a vazão que passa pelo orifício será: E o volume infinitesimal escoado será: Obs: Lembrar que v = Q . t

  32. ESCOAMENTO COM NÍVEL VARIÁVEL Nesse mesmo intervalo de tempo, o nível de água no reservatório baixará de uma altura dh, o que corresponde ao volume: dv = Ar.dh S = área do orifício (m2); Ar = área do reservatório (m2); t = tempo necessário par o esvaziamento (s).

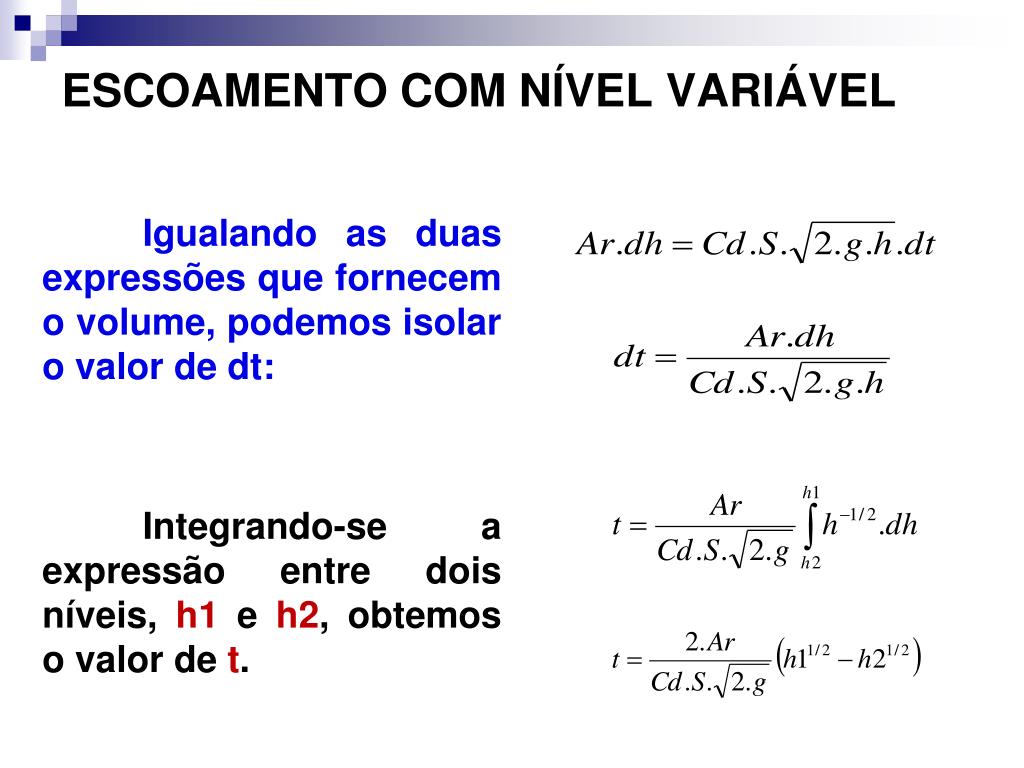

  33. ESCOAMENTO COM NÍVEL VARIÁVEL Igualando as duas expressões que fornecem o volume, podemos isolar o valor de dt: Integrando-se a expressão entre dois níveis, h1 e h2, obtemos o valor de t.

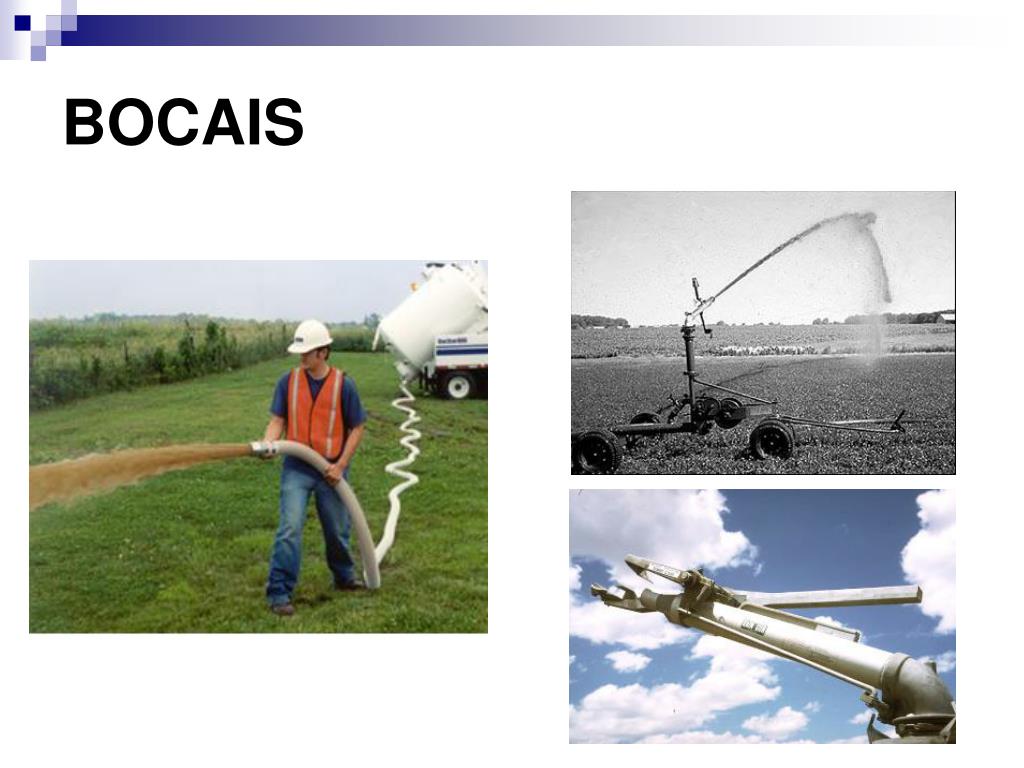

  34. BOCAIS BOCAIS são peças tubularesadaptadas aos orifícios, tubulações ou aspersores, para dirigir seu jato. Seu comprimento deve estar compreendido entre uma vez e meia (1,5) e cinco vezes (5) o seu diâmetro.

  35. BOCAIS Bocais de aspersores são projetados com coeficientes de descarga Cd  1,0 (mínima redução de vazão) BOCAL ACOPLADO A ORIFÍCIO

  36. BOCAIS A equação derivada para orifícios pequenos também serve para os bocais, porém, o coeficiente Cd assume valores diferentes conforme o tipo de bocal.

  37. BOCAIS

  38. VALORES DE Cd PARA ORIFÍCIOS E BOCAIS Cd = 0,61 Cd = 0,98 Cd = 0,51 Cd = 0,82
