  1. PLC/BPL in Czech Republic Survay of the PLC Application, Pilots and Commercial Projects Attitude of Utilities and State Authorities PhDr. Dipl.-Ing. Vladimir Pavlicek, POWER-COM, Praha

  2. POWER-COM is a (noncommercial) technical and scientific civil association established to support development of advanced communications between suppliers of electric power, gas and other media and services and their customers. Aims of the association: • Activation of technician community and integration of skilled forces • Popularization and promotion by organizing seminars and conferences

  3. Energy Service Portal / Consumer Portal Access technologies DSL, CaTV, WL, FTTH, PLC/BPL, SAT, …

  4. Děčín Hradec Králové Praha Ostrava Plzeň Brno České Budějovice PLC and Power Distrib. Companies in Czech Rep.

  5. Broadband PLC/BPL – first activities started in Czech Rep. about 2002 • Experimental systems and Pilots: • ČVUT FEL (Lab, Dipl., PhD.), VUT Brno • ASCOM + PRE • Č.Ra (BlueTone) + STE (ČEZ) • …

  6. Institute of Telecommunication Engineering, CTU in Prague - Faculty of Electrical Engineering • Experimental LV networks for PLC Measurements • měření přenosových vlastností • vliv elektroměrů a dalších prvků na přenos signálu • Elektromagnetical compatibility • měření elektromagnetické interference BPL modemů do energetické sítě • měření elektromagnetické odolnosti BPL modemů • Testing in real environment • měření na měděných a hliníkových rozvodech

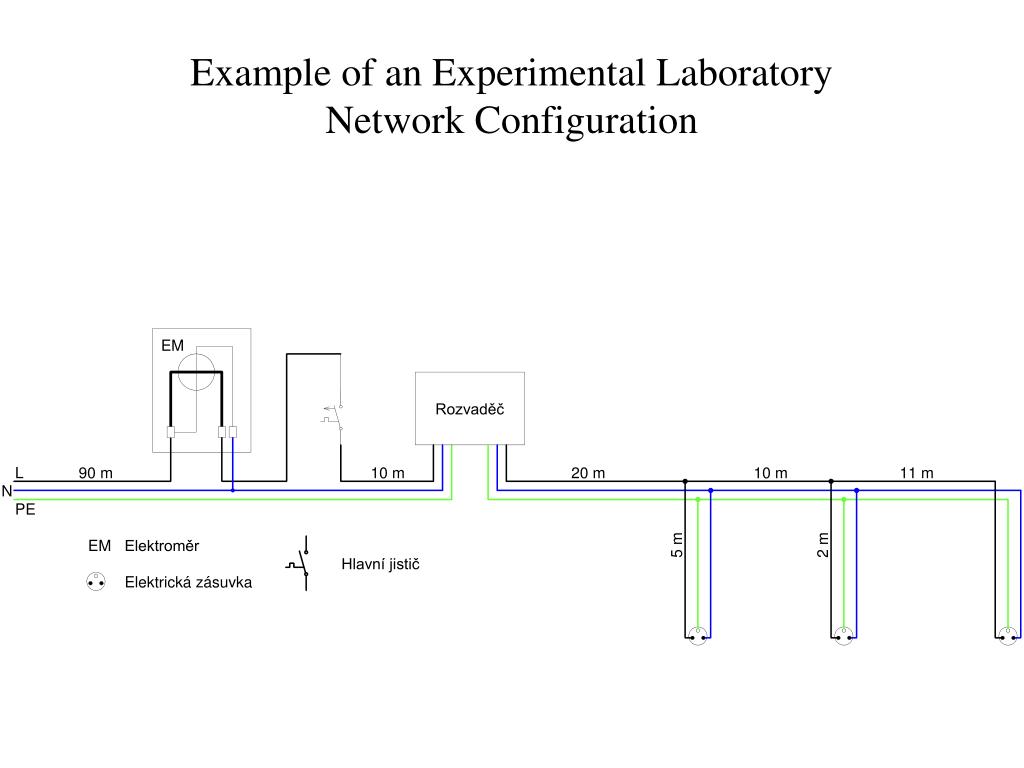

  7. Example of an Experimental Laboratory Network Configuration

  8. PRE - Pražská energetika, a.s. – Distribution Company • Délka sítě VVN 194 km • Délka sítě VN 3 632 km • Délka sítě NN 7 354 km • Maximum výkonu 1 055 MW

  9. One of the first Pilots - 3 Buildings supplied from Transformer Station TS 2351

  10. LV – Switchgear in TS 2351

  11. druhé pole rozváděče • PLC Master APM-45o

  12. Coupling Elements

  13. PRE

  14. PRE – Electrastar 1

  15. PRE – Electrastar 2

  16. Děčín Hradec Králové Praha Ostrava Plzeň Brno České Budějovice PLC and Power Distrib. Companies in Czech Rep.

  17. Group ČEZ

  18. CEZ GROUP IS AN INTERNATIONAL UTILITY WITH STABLE POSITION IN DOMESTIC MARKET ANDGROWING PORTFOLIO IN CEE CEZ GROUP IS AN INTERNATIONAL UTILITY Asset positions CEZ Group in Poland (75% share in Skawina, 89% in Elcho) Target markets Trading office • Electricity sales (TWh) • Market share • Installed capacity (MW) • Market share • Number of employees • Sales (EUR million) 3.6 2.4% 830 2.3% 776 194 CEZ Group in Romania (51% share in EDC Oltenia) • Electricity sales (TWh) • Number of customers (million) • Market share • Installed capacity (MW) • Number of employees • Sales (EUR million) 4.1 1.36 17% 0 2,969 368 CEZ Group in the Czech Republic 61.2 3.44 62% 12,298 72% 22,241 3,815 • Electricity sales (TWh) • Number of customers (million) • Market share • Installed capacity (MW) • Market share (MWh) • Number of employees • Sales (EUR million) CEZ Group in Bulgaria(67% shares in 3 EDCs, 100% in TPP Varna ) • Electricity sales (TWh)** • Market share • Number of customers (million) • Market share • Installed capacity (MW) • Number of employees • Sales (EUR million)** 7.9+2.7 41%+6% 1.9 42% 1,260 4,693+900 409+73 * IFRS 2005, ** Last figure relates to TPP Varna Note: Exchange rate CZK/EUR = 29.0, CZK/PLN = 7.5 Source: CEZ, Distribution companies, national statistics

  19. CEZ IS AMONG TOP 10 EUROPEAN POWER UTILITIES BY SIZE …. Top 10 European power utilities Market capitalization, USD bn, as of August 24, 2006 Top 10 European power utilities Number of customers in Europe, million 1 EdF 1 EDF 2 Enel E.ON 2 3 E.ON Enel 3 4 Endesa RWE 4 5 RWE 5 Iberdrola 6 Iberdrola Electrabel 6 7 7 PPC UES 8 8 CEZ Group CEZ Group 9 Vattenfall Centrica 9 10 Electrabel Vattenfall 10 Source: Annual reports; Forbes; CEZ; data for 2005 or latest available

  20. One of the first Pilots an AMR system TSE • Síťový modem BTU-30 (e-modem): • úzkopásmový modem v pásmu 9  95 KHz (= pásmo pro distributory) • modulace FSK, šířka pásma cca 2 KHz • přenosová kapacita 300 b/s • splňuje příslušné normy (komunikace po nn-vedení, • připojení k rozvodu, připojení k elektroměru…) • mechanické řešení - dle požadavků ES • - umožňuje předběžnou montáž do elektroměru • - přístup k zařízení je chráněn plombou elektroměru • zařízení má homologaci od EZÚ • jednoduchá HW a SW koncepce • robustní, výrobně nenáročná konstrukce • využití výhradně běžně dosažitelných součástek • minimální příkon (cca 3 VA)

  21. Management systému – dispečerský pohled na subsíť vybrané trafostanice

  22. New Pilot Project starting 2006 Mission: Testing of both narrowband and broadband PLC used in real environment and operating conditions for: • AMR • Telemetry of technical values • Remote signalisation of statuses • Remote commanding of network elements • Communication with remote camera systems • Prediction and monitoring of outages • Communication and information submition towards customers

  23. Pilotní projekt CEZ Group companies involved • ČEZnet • ČEZ Distribuce • ČEZ Měření • ČEZ Distribuční služby

  24. ČEZnet • telekomunikační síť, plní požadavky všech potencionálních zákazníků v oblasti služeb hlasových, datových, pronájmu digitálních okruhů, přístupu k síti Internet a služeb mezinárodního propojení.

  25. PLC system suppliers vers. localities • Každé zařízení dodavatele broadbandového PLC bude nasazeno na 4 lokalitách z celkových 16 lokalit (namontováno a opět demontováno): • Hustě osídlené místo + zemní silový kabel • Hustě osídlené místo + venkovní vedení • Řídce osídlené místo + zemní silový kabel • Řídce osídlené místo + venkovní vedení • Testování na každé lokalitě potrvá cca 3 měsíce, z toho minimálně 2 měsíce v plynulém provozu.

  26. Testovaná zařízení • V rámci pilotního projektu budou testovány produkty obou typů PLC: • Úzkopásmové (Narrowband) • 3 – 148,5 kHz • Širokopásmové (Broadband) • 1,6 – 30 MHz

  27. Typy nasazení PLC v lokalitách 22 a 0,4 kV • Venkovní vedení • bez opakovačů • s opakovači • meshová struktura • Podzemní kabelové vedení • bez opakovačů • s opakovači • meshová struktura

  28. Example

  29. PLC - Pilot project of CEZ Group Main features: • Types of PLC broadband equipment 4 • Types of PLC narrowband equipment 12 • Locations 16 • Clients to be served 5 000 • Duration of the test period 12 months • Participating CEZ Group Companies 4 • Supervision CEZ, a. s.

  30. Factors influencing Perspective of PLC technology in CEZ Group • Positivní výsledek našeho pilotního projektu • Vývoj legislativy EU a ČR • Další vývoj technologie PLC ve srovnání s ostatními technologiemi • Positivní ekonomické analýzy • Positivní výsledky komerčních nasazení ve světě • Zpracování výsledků pilotního projektu na takové úrovni, aby byl dostatečným podkladem pro rozhodování managementu ČEZ. • Informovanost zákazníků

  31. POWER-COM Association keeps and developes contacts to technician community, to the responsible State Authorities, (and also disputes with RA on conferences and www pages etc.)

  32. EPRI CEIDS (formerly) (Consortium For the Electric Infrastructure To Support a Digital Society) (Later) The IntelliGrid Consortium ENERGY SERVICE PORTAL (CONSUMER PORTAL) „Enable the power system of the future by involving consumers in competitive energy markets through energy related services such as meter reading, outage detection, demand response, bill disaggregation and real-time pricing.“ Combination of HW a SW means enabling advanced communication between utilities (suppliers of energies and services ) and consumers and consumer devices.

  33. Consumer Portal / Energy Service Portalfor services and applications Internet, VoIP, TV, VoD Utility (Elektřina, plyn, voda, komunální služby): AMR, detekce nelegálních odběrů, řízení zátěže, detaily odběrat. účtů, liberalizovaný obchod, …) Domácí automatizace (domotika): zabezpečovací systémy, dálkový dohled domácnosti/ulice/dopravy, regulace topení, klimatizace, solární systémy, elektr. zdravotní servis, elektr. výuka, domácí video-audio a VoD, „smart-zařízení“, … Vedlejší efekty pro energetiku: zvýšení kvality prostřednictvím: impl. monitorování sítě, možnost využití pro dálkové měření, signalizaci, ovládání, …

  34. PLC/BPL Conferences organized by POWER-COM Association (Praha 2005)

  35. Praha 2005/2

  36. State and Regulator Authorities and other interested bodies

  37. Paha 2005/1

  38. Praha 2006

  39. Resolution from the POWER-COM PLC/BPL Conference Prague 2006

  40. Thank you! Vladimir Pavlicek, POWER-COM, Praha office@power-com.cz
