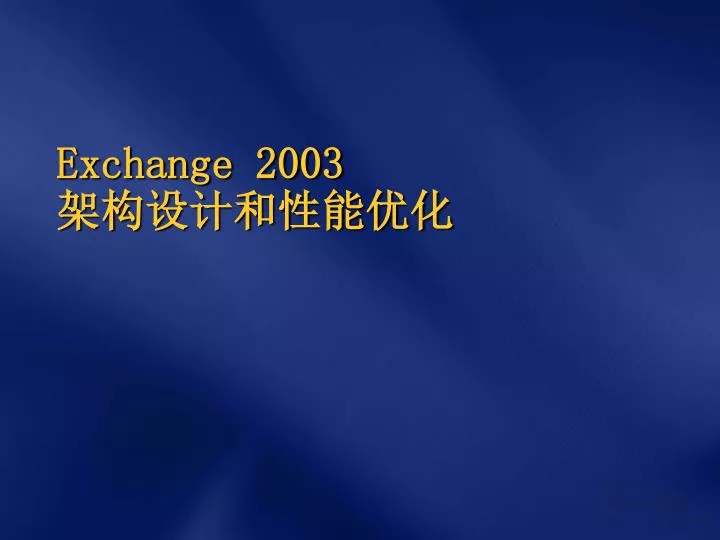

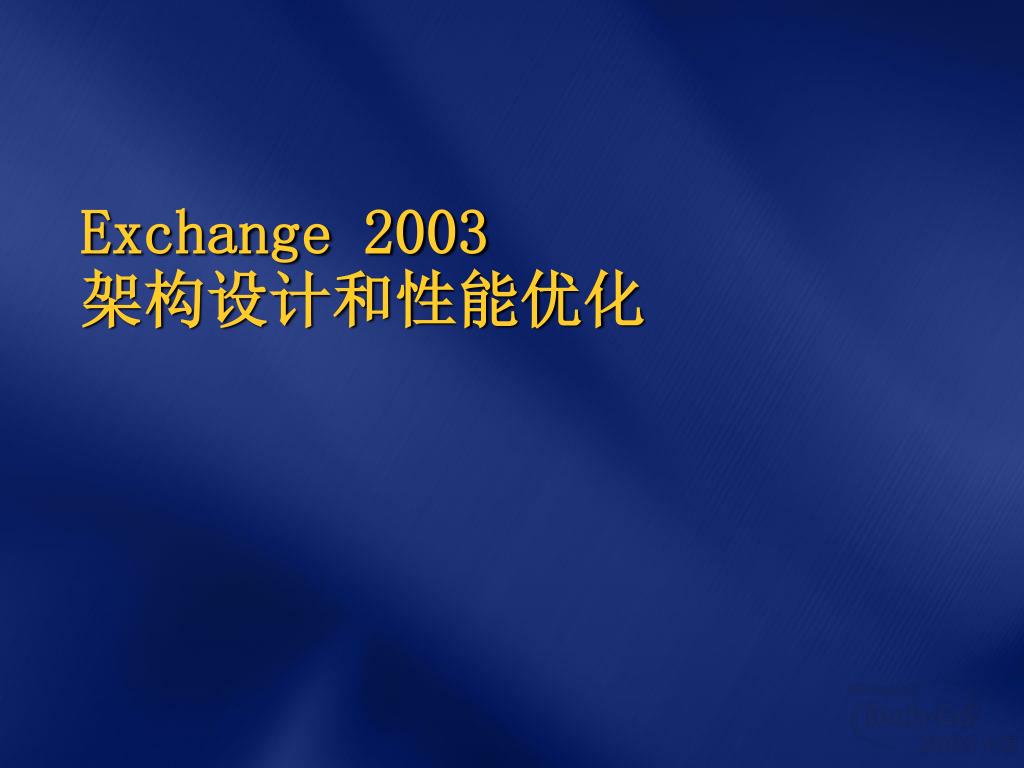

  1. Exchange 2003架构设计和性能优化

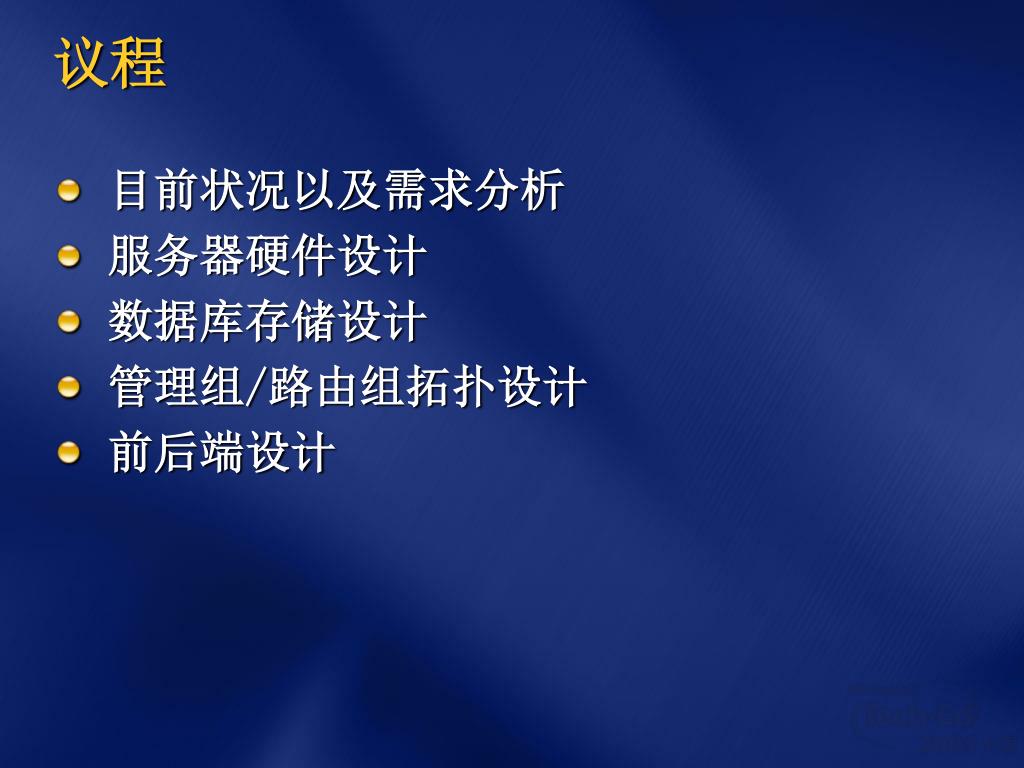

  2. 议程 • 目前状况以及需求分析 • 服务器硬件设计 • 数据库存储设计 • 管理组/路由组拓扑设计 • 前后端设计

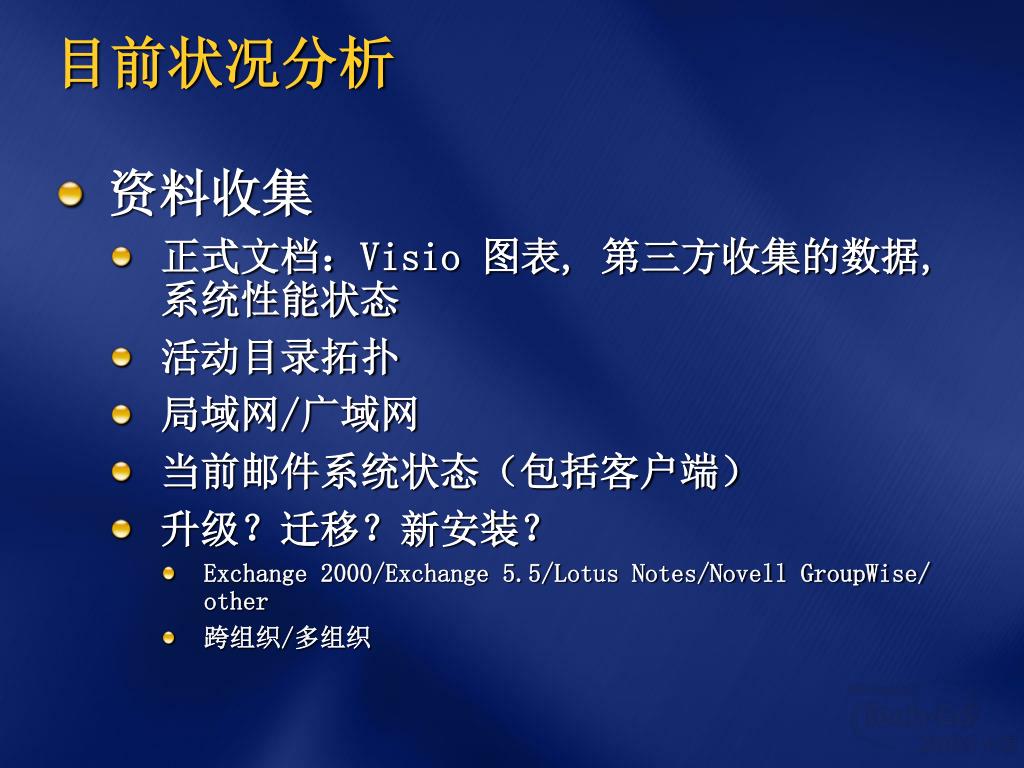

  3. 目前状况分析 • 资料收集 • 正式文档：Visio 图表, 第三方收集的数据, 系统性能状态 • 活动目录拓扑 • 局域网/广域网 • 当前邮件系统状态（包括客户端） • 升级？迁移？新安装？ • Exchange 2000/Exchange 5.5/Lotus Notes/Novell GroupWise/ other • 跨组织/多组织

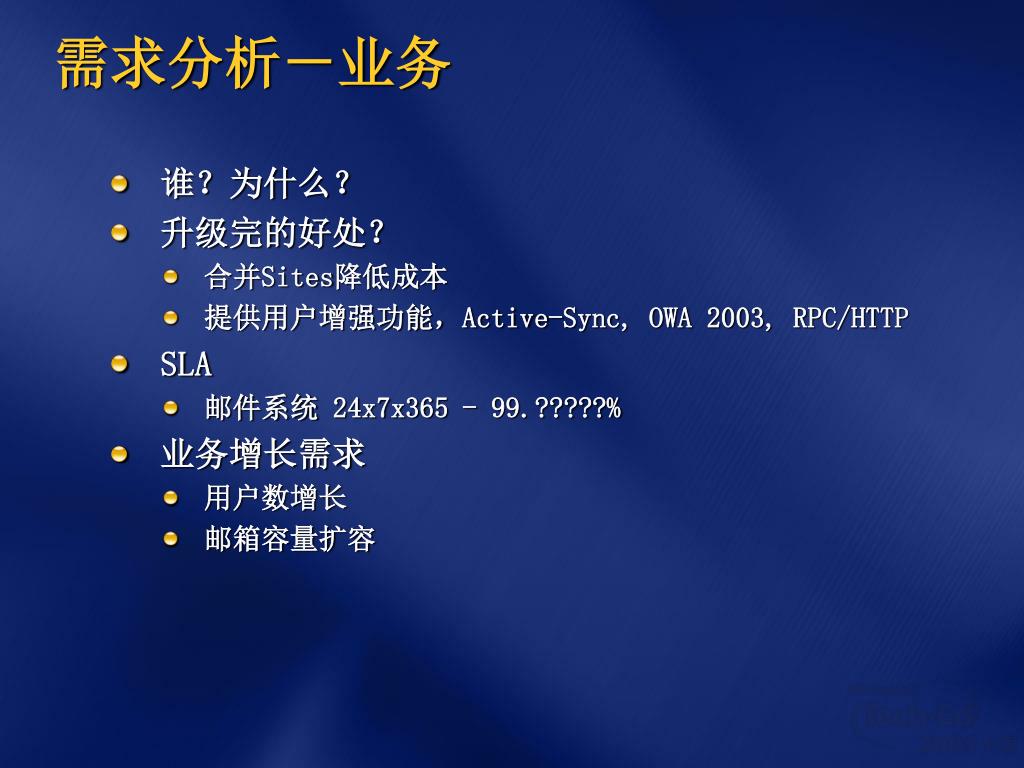

  4. 需求分析－业务 • 谁？为什么？ • 升级完的好处？ • 合并Sites降低成本 • 提供用户增强功能，Active-Sync, OWA 2003, RPC/HTTP • SLA • 邮件系统 24x7x365 - 99.?????% • 业务增长需求 • 用户数增长 • 邮箱容量扩容

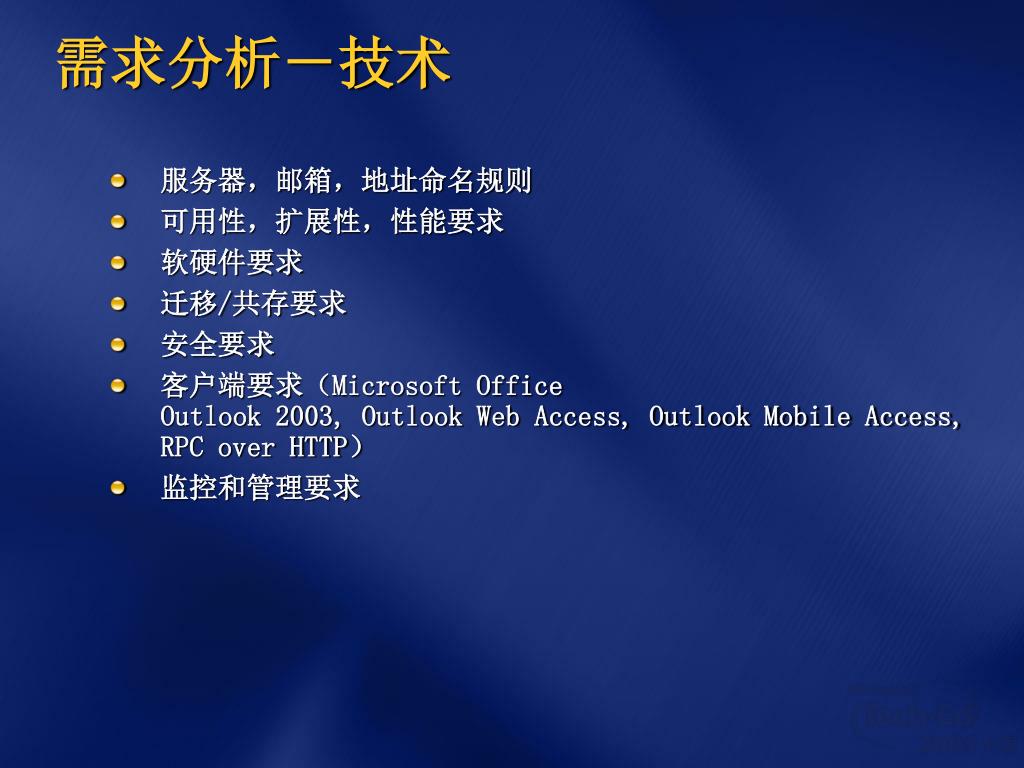

  5. 需求分析－技术 • 服务器，邮箱，地址命名规则 • 可用性，扩展性，性能要求 • 软硬件要求 • 迁移/共存要求 • 安全要求 • 客户端要求（Microsoft OfficeOutlook 2003, Outlook Web Access, Outlook Mobile Access, RPC over HTTP） • 监控和管理要求

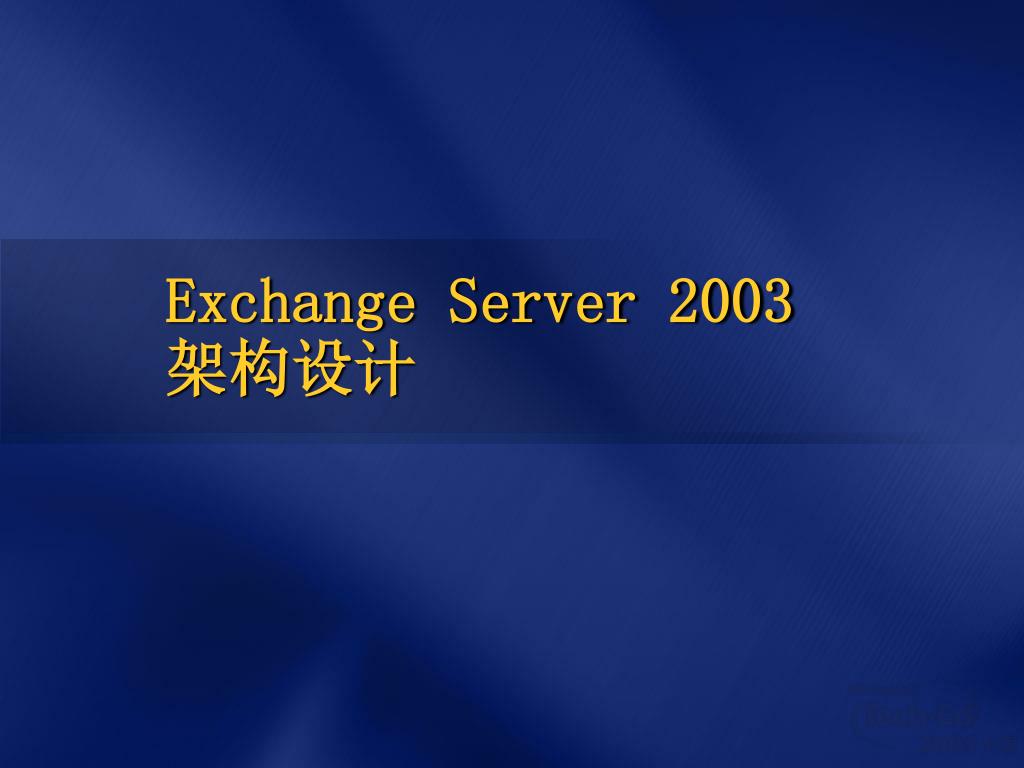

  6. Exchange Server 2003 架构设计

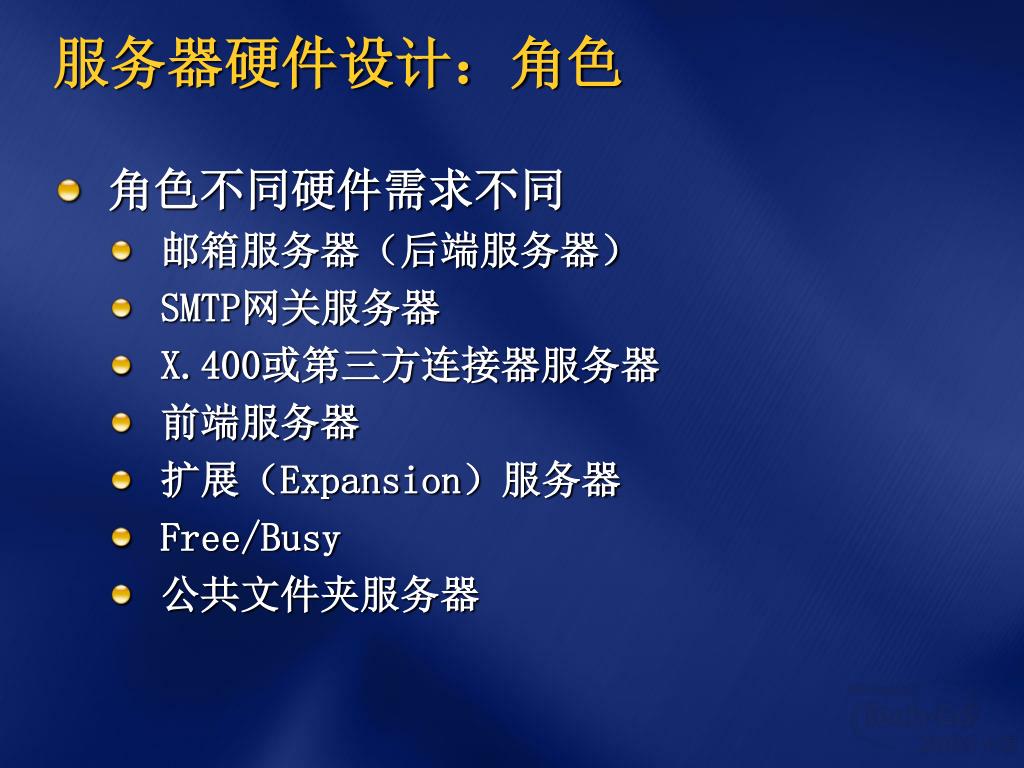

  7. 服务器硬件设计：角色 • 角色不同硬件需求不同 • 邮箱服务器（后端服务器） • SMTP网关服务器 • X.400或第三方连接器服务器 • 前端服务器 • 扩展（Expansion）服务器 • Free/Busy • 公共文件夹服务器

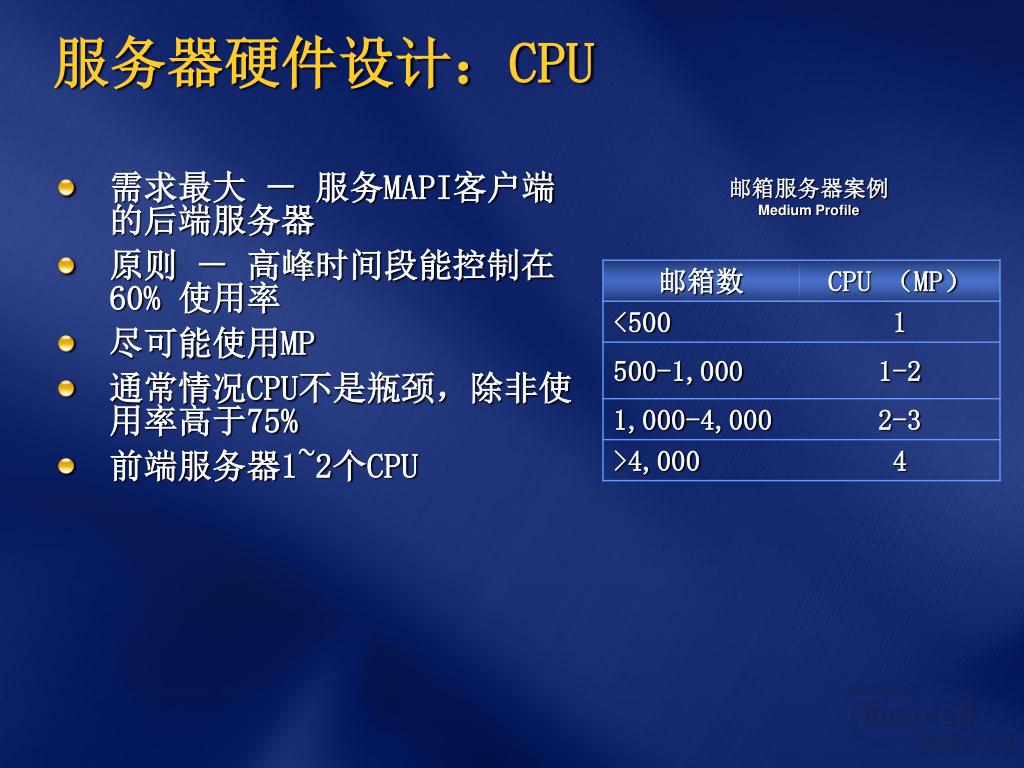

  8. 服务器硬件设计：CPU • 需求最大 －服务MAPI客户端的后端服务器 • 原则 － 高峰时间段能控制在60% 使用率 • 尽可能使用MP • 通常情况CPU不是瓶颈，除非使用率高于75% • 前端服务器1~2个CPU 邮箱服务器案例 Medium Profile

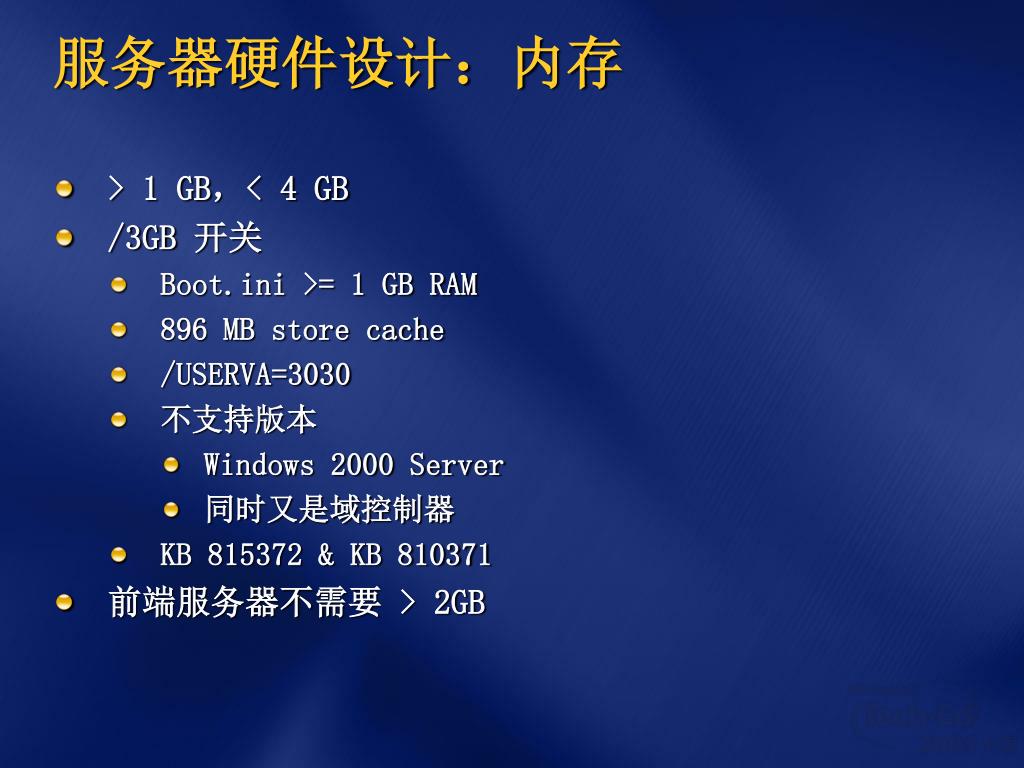

  9. 服务器硬件设计：内存 • > 1 GB，< 4 GB • /3GB 开关 • Boot.ini >= 1 GB RAM • 896 MB store cache • /USERVA=3030 • 不支持版本 • Windows 2000 Server • 同时又是域控制器 • KB 815372 & KB 810371 • 前端服务器不需要 > 2GB

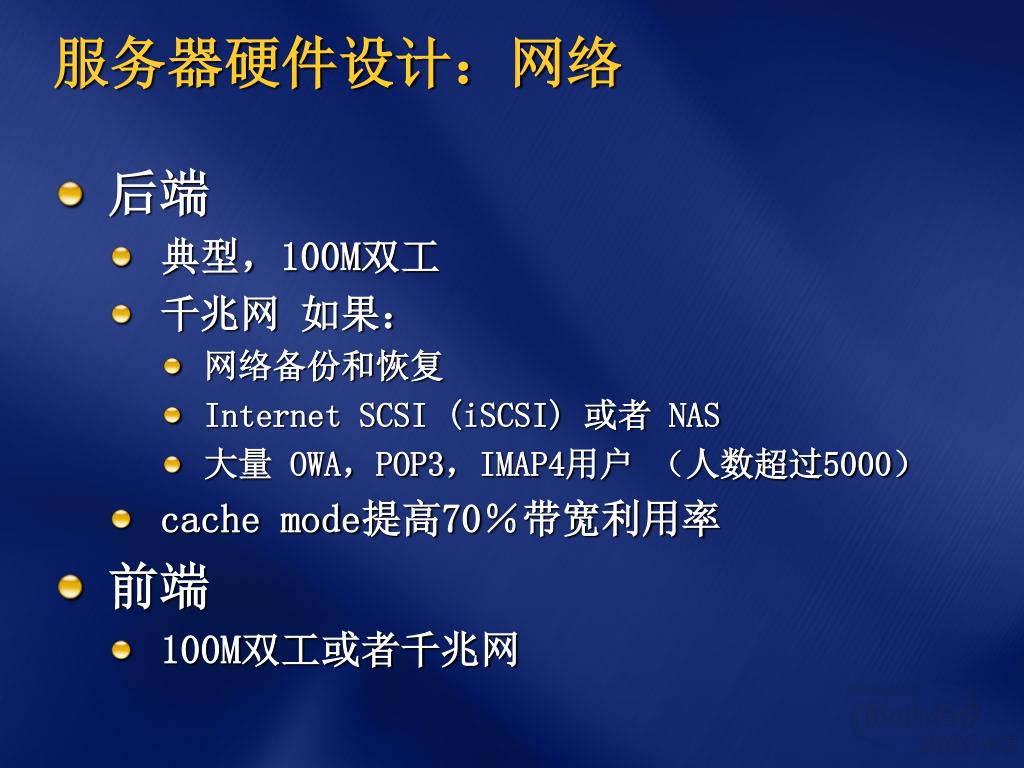

  10. 服务器硬件设计：网络 • 后端 • 典型，100M双工 • 千兆网 如果： • 网络备份和恢复 • Internet SCSI (iSCSI) 或者 NAS • 大量 OWA，POP3，IMAP4用户 （人数超过5000） • cache mode提高70％带宽利用率 • 前端 • 100M双工或者千兆网

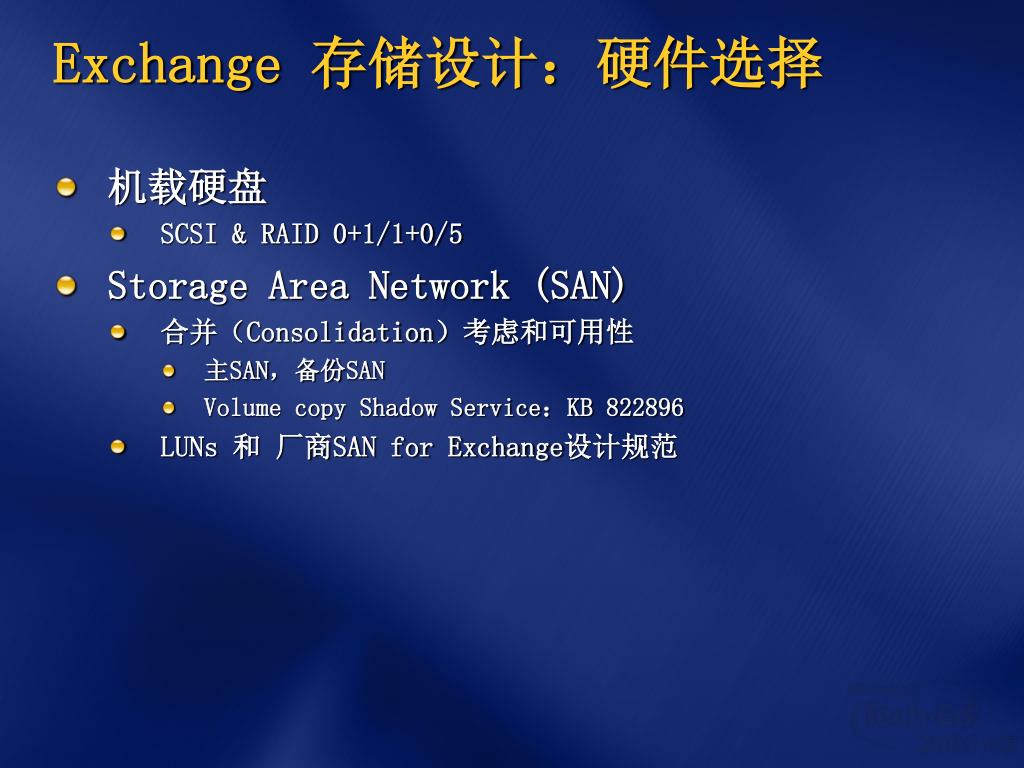

  11. Exchange 存储设计：硬件选择 • 机载硬盘 • SCSI & RAID 0+1/1+0/5 • Storage Area Network (SAN) • 合并（Consolidation）考虑和可用性 • 主SAN，备份SAN • Volume copy Shadow Service：KB 822896 • LUNs 和 厂商SAN for Exchange设计规范

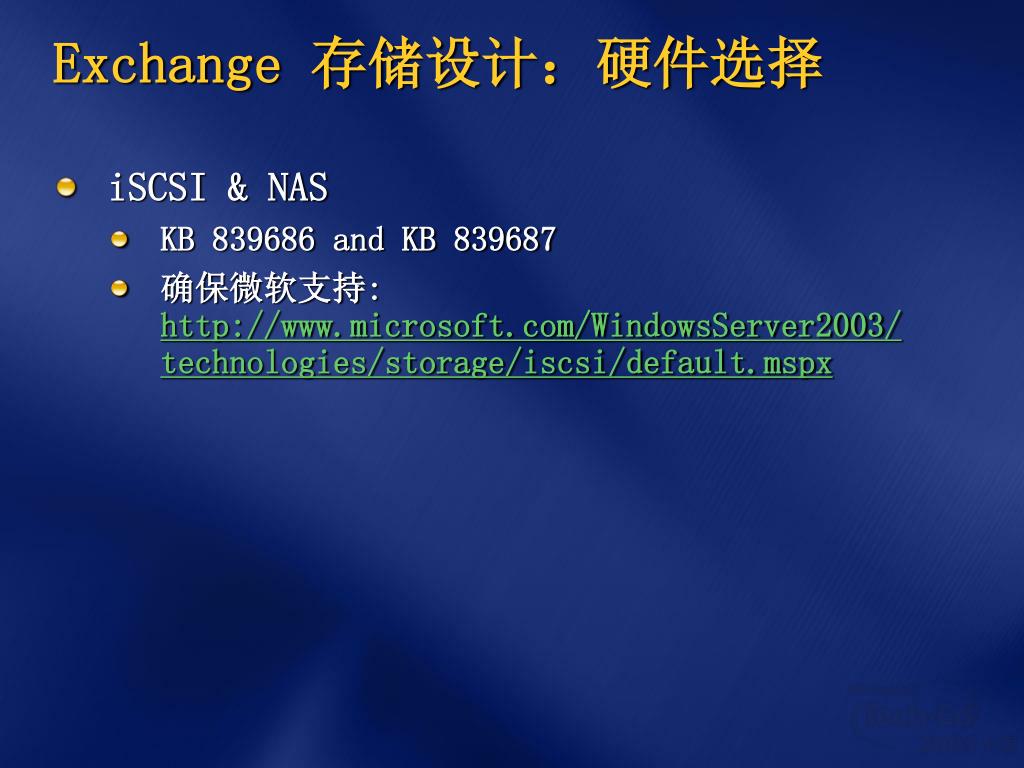

  12. Exchange 存储设计：硬件选择 • iSCSI & NAS • KB 839686 and KB 839687 • 确保微软支持: http://www.microsoft.com/WindowsServer2003/technologies/storage/iscsi/default.mspx

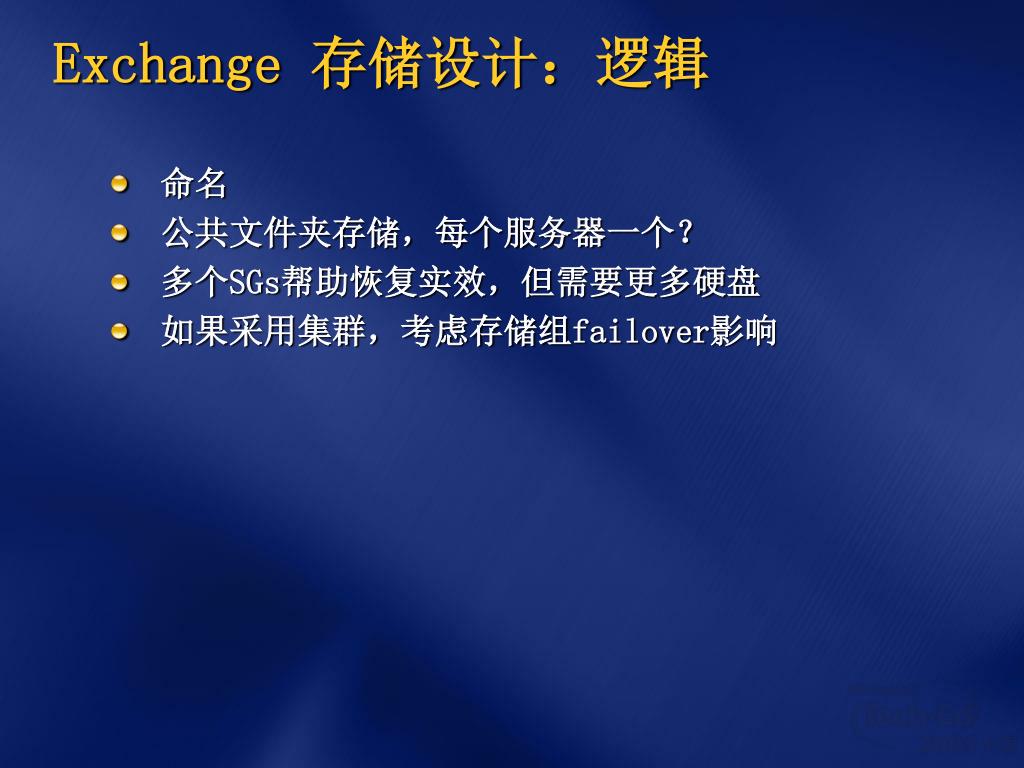

  13. Exchange 存储设计：逻辑 • 命名 • 公共文件夹存储，每个服务器一个？ • 多个SGs帮助恢复实效，但需要更多硬盘 • 如果采用集群，考虑存储组failover影响

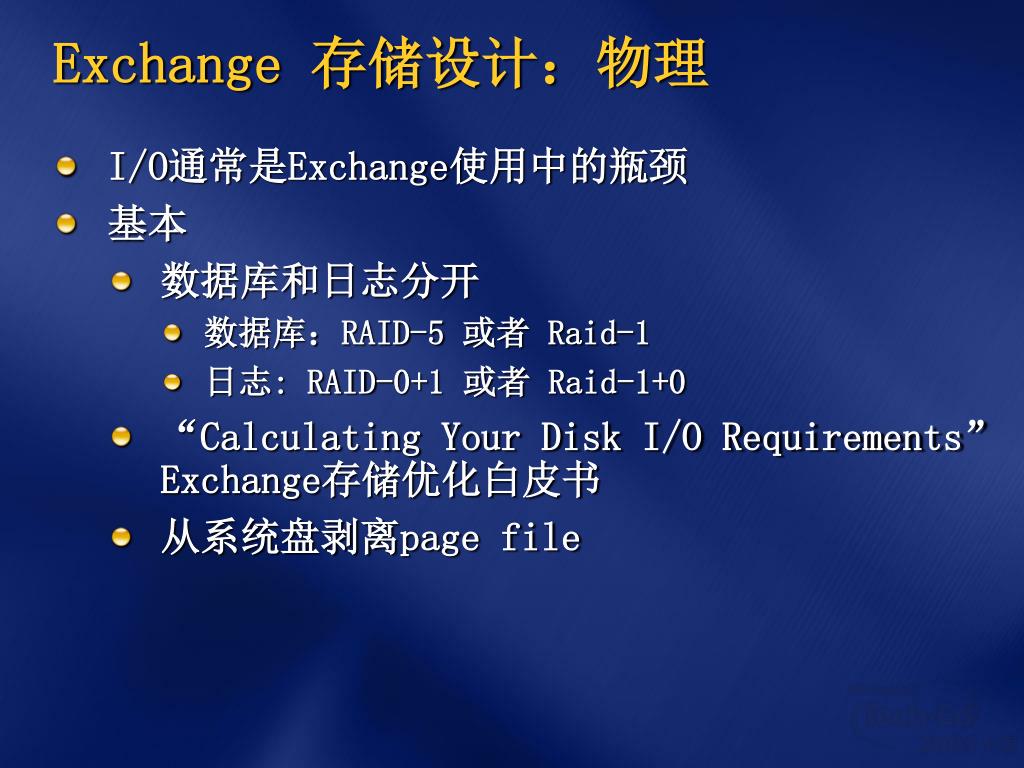

  14. Exchange 存储设计：物理 • I/O通常是Exchange使用中的瓶颈 • 基本 • 数据库和日志分开 • 数据库：RAID-5 或者 Raid-1 • 日志: RAID-0+1 或者 Raid-1+0 • “Calculating Your Disk I/O Requirements” Exchange存储优化白皮书 • 从系统盘剥离page file

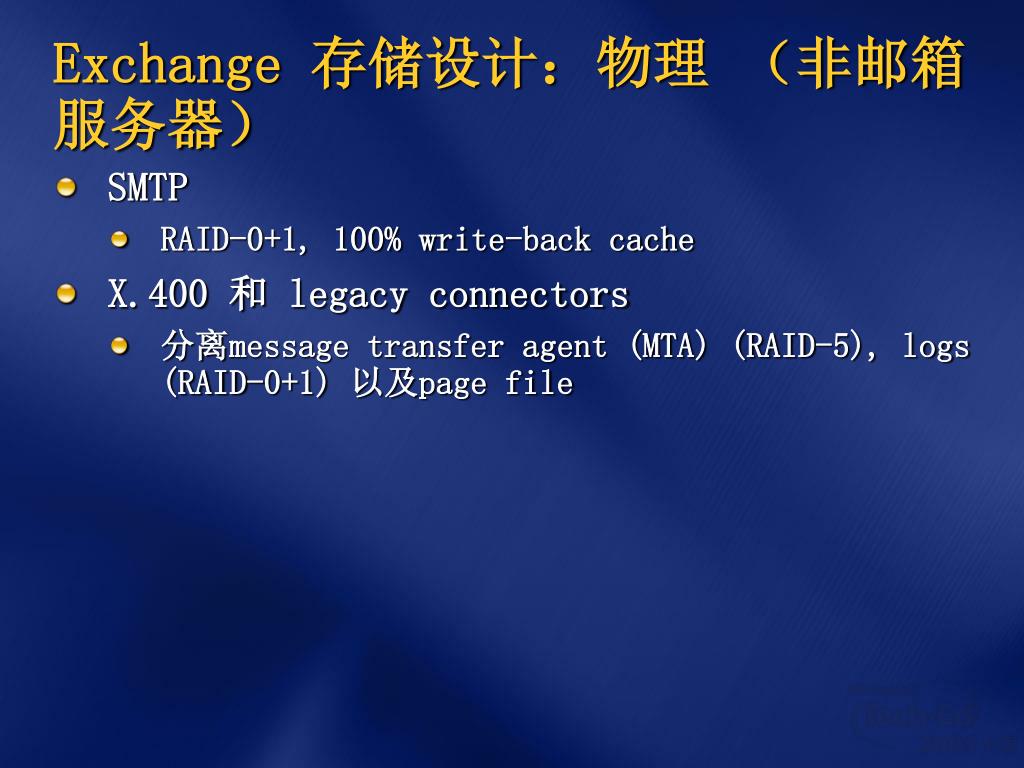

  15. Exchange 存储设计：物理 （非邮箱服务器） • SMTP • RAID-0+1, 100% write-back cache • X.400 和 legacy connectors • 分离message transfer agent (MTA) (RAID-5), logs (RAID-0+1) 以及page file

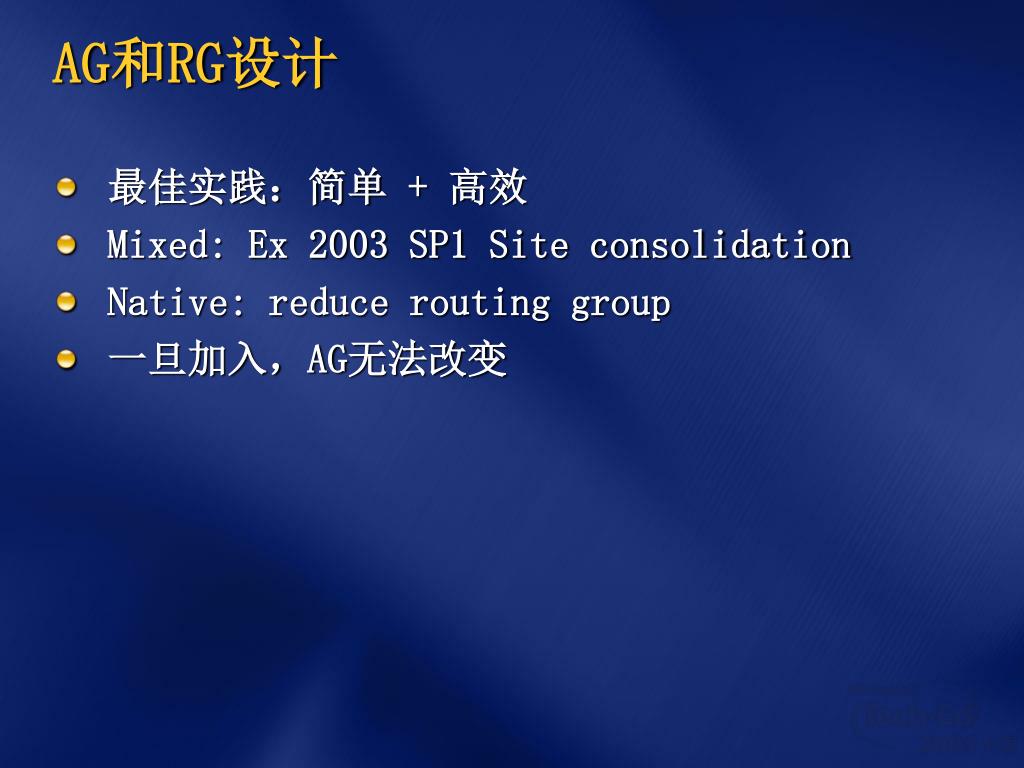

  16. AG和RG设计 • 最佳实践：简单 + 高效 • Mixed: Ex 2003 SP1 Site consolidation • Native: reduce routing group • 一旦加入，AG无法改变

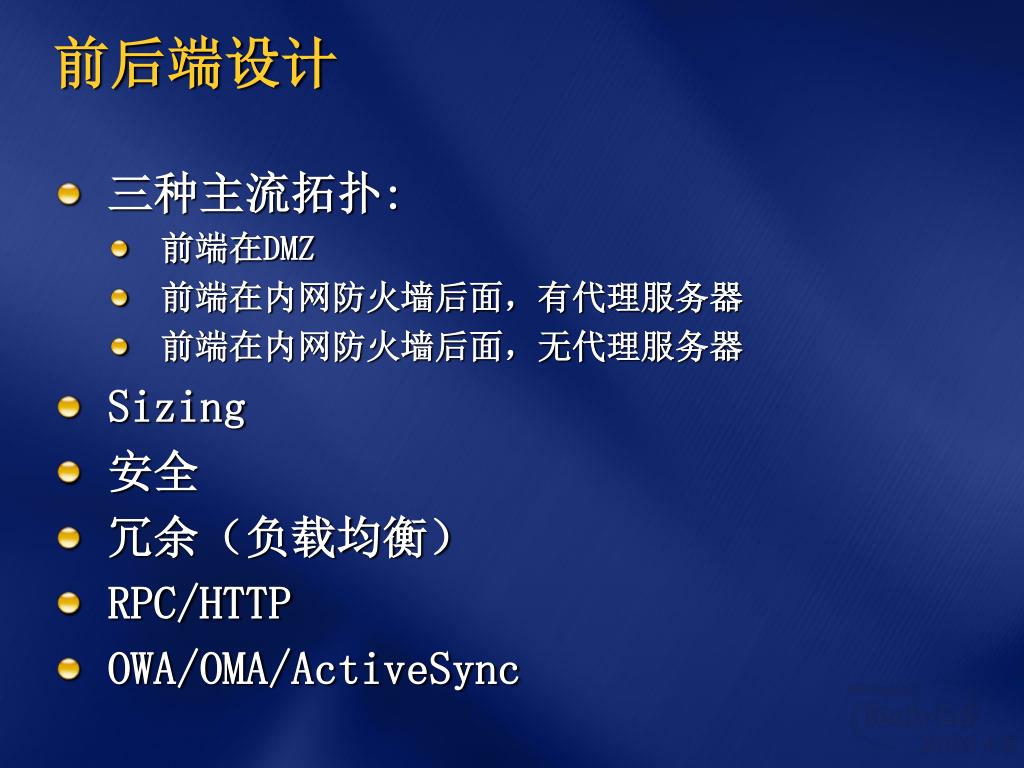

  17. 前后端设计 • 三种主流拓扑: • 前端在DMZ • 前端在内网防火墙后面，有代理服务器 • 前端在内网防火墙后面，无代理服务器 • Sizing • 安全 • 冗余（负载均衡） • RPC/HTTP • OWA/OMA/ActiveSync

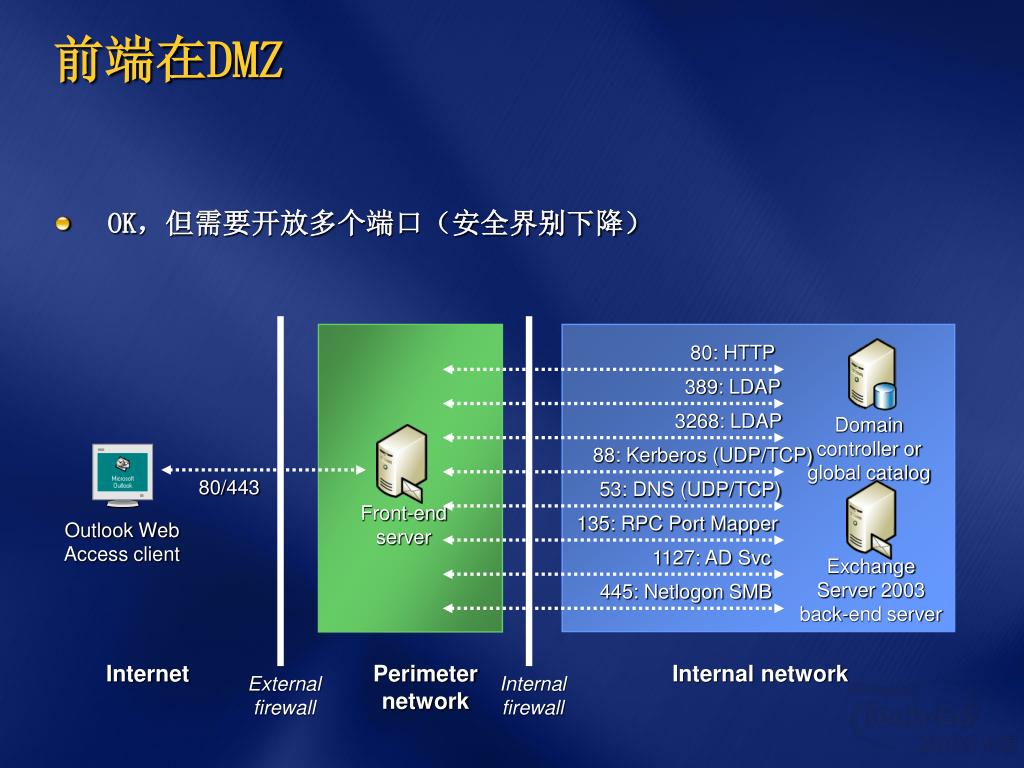

  18. Exchange Server 2003 back-end server Domain controller or global catalog 前端在DMZ • OK，但需要开放多个端口（安全界别下降） 80: HTTP 389: LDAP 3268: LDAP 88: Kerberos (UDP/TCP) 80/443 53: DNS (UDP/TCP) Front-end server 135: RPC Port Mapper Outlook Web Access client 1127: AD Svc 445: Netlogon SMB Internet Perimeter network Internal network External firewall Internal firewall

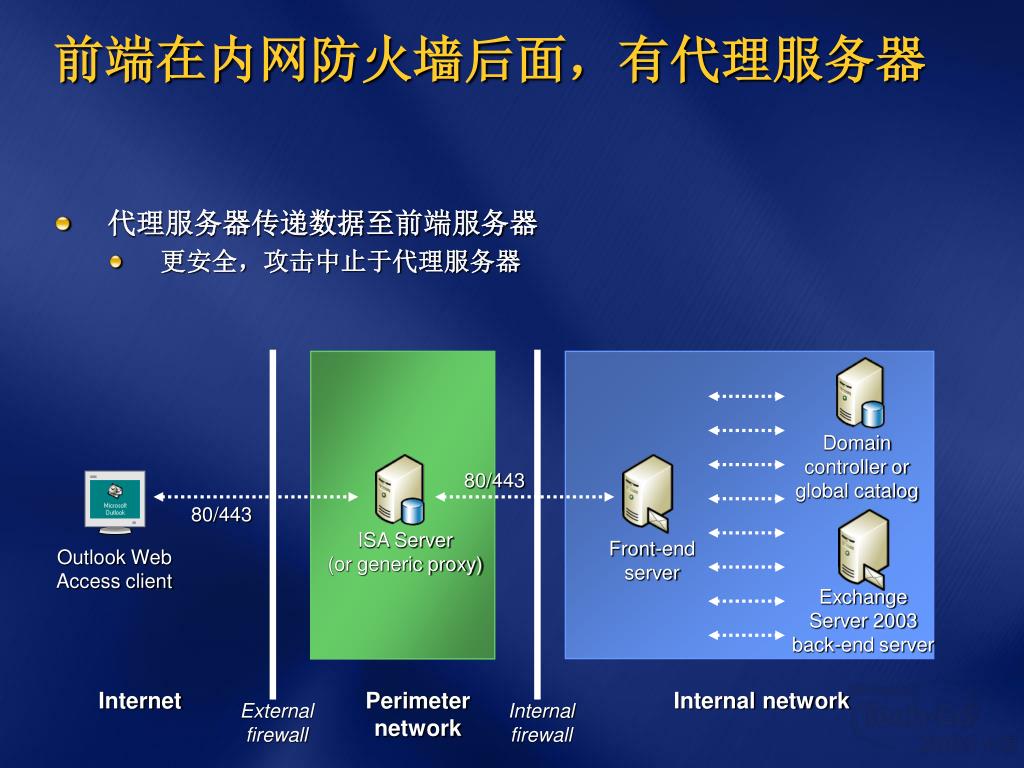

  19. Exchange Server 2003 back-end server Domain controller or global catalog 前端在内网防火墙后面，有代理服务器 • 代理服务器传递数据至前端服务器 • 更安全，攻击中止于代理服务器 80/443 80/443 ISA Server (or generic proxy) Front-end server Outlook Web Access client Internet Perimeter network Internal network External firewall Internal firewall

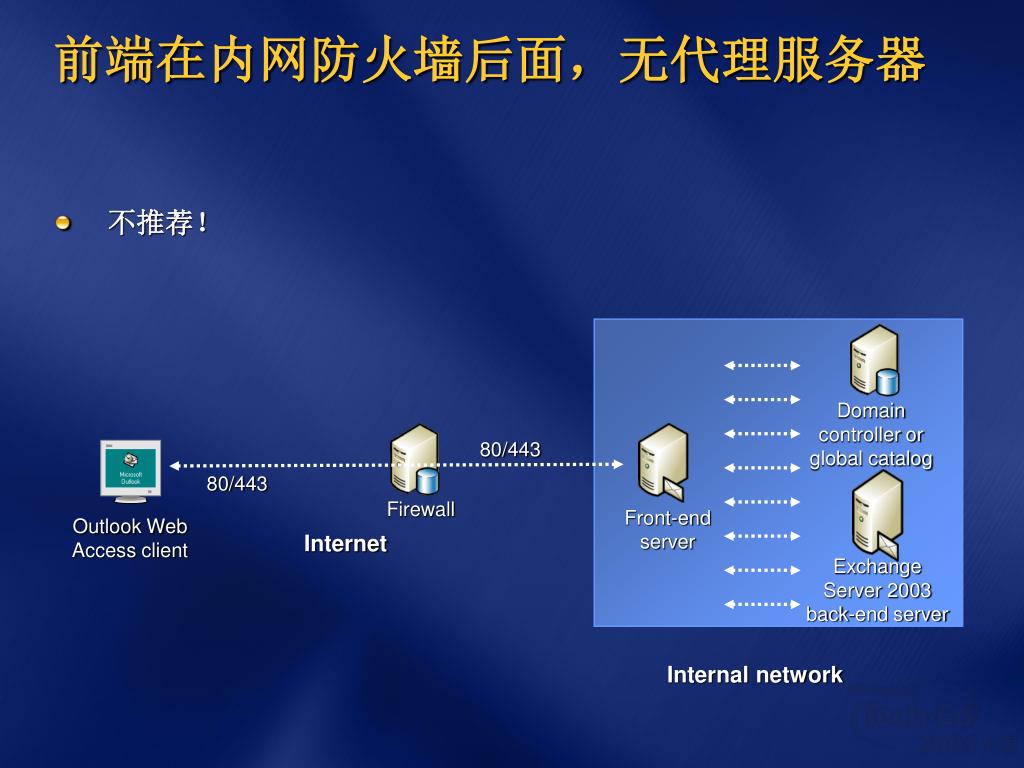

  20. Exchange Server 2003 back-end server Domain controller or global catalog 前端在内网防火墙后面，无代理服务器 • 不推荐！ 80/443 80/443 Firewall Front-end server Outlook Web Access client Internet Internal network

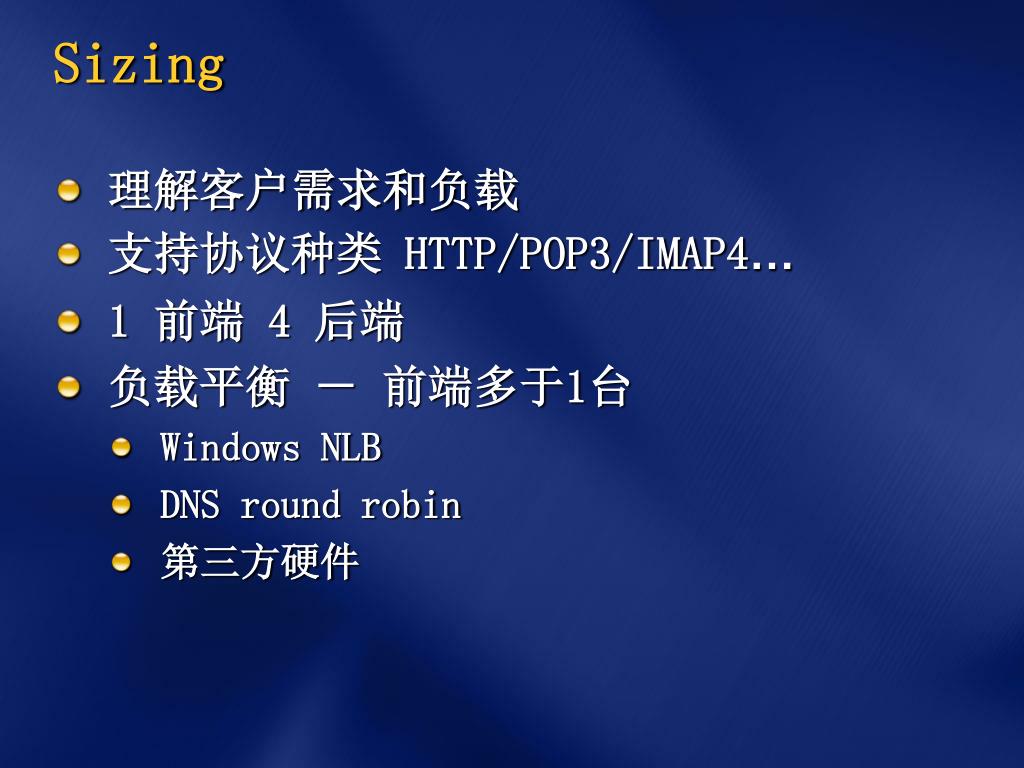

  21. Sizing • 理解客户需求和负载 • 支持协议种类 HTTP/POP3/IMAP4… • 1 前端 4 后端 • 负载平衡 － 前端多于1台 • Windows NLB • DNS round robin • 第三方硬件

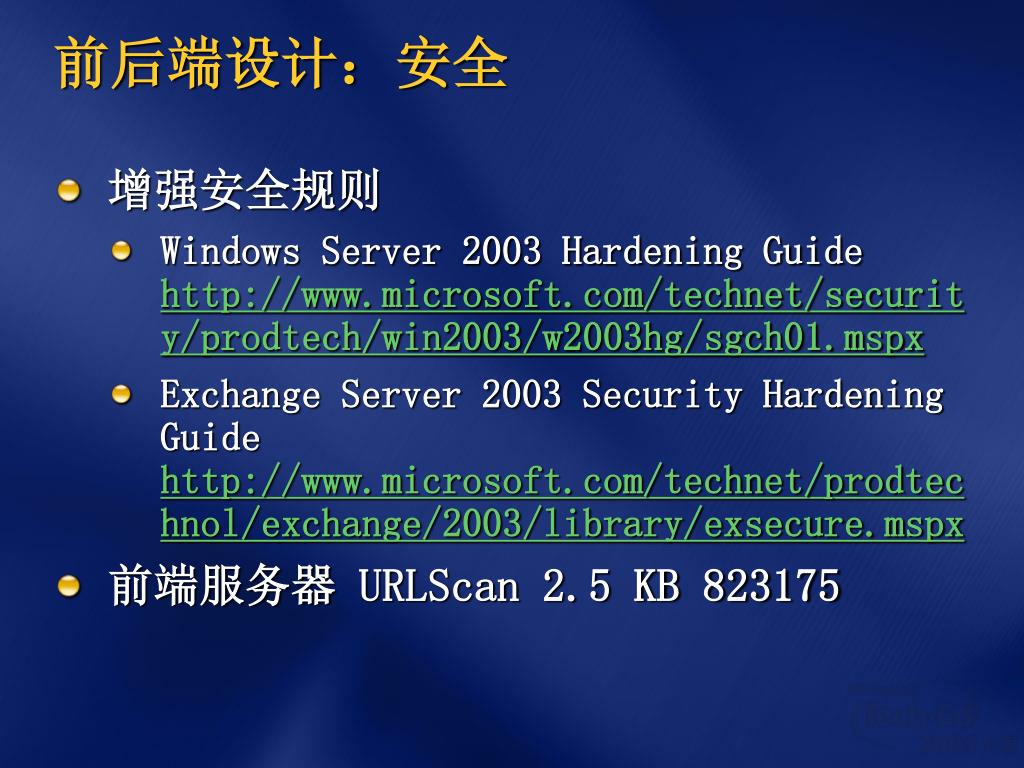

  22. 前后端设计：安全 • 增强安全规则 • Windows Server 2003 Hardening Guide http://www.microsoft.com/technet/security/prodtech/win2003/w2003hg/sgch01.mspx • Exchange Server 2003 Security Hardening Guide http://www.microsoft.com/technet/prodtechnol/exchange/2003/library/exsecure.mspx • 前端服务器 URLScan 2.5 KB 823175

  23. RPC Over HTTP 设计 • RPC over HTTP减少VPN压力 • 前提条件 • Outlook 2003 • Windows XP SP1 ＋ 331320 hotfix(or Windows XP SP2) • 相关服务器必须Windows 2003 • Exchange servers, domain controllers, global catalogs • IIs 6.0 WPIM • Outlook profile配置 • 前端服务器安装RPC代理服务 • ISA服务器发布

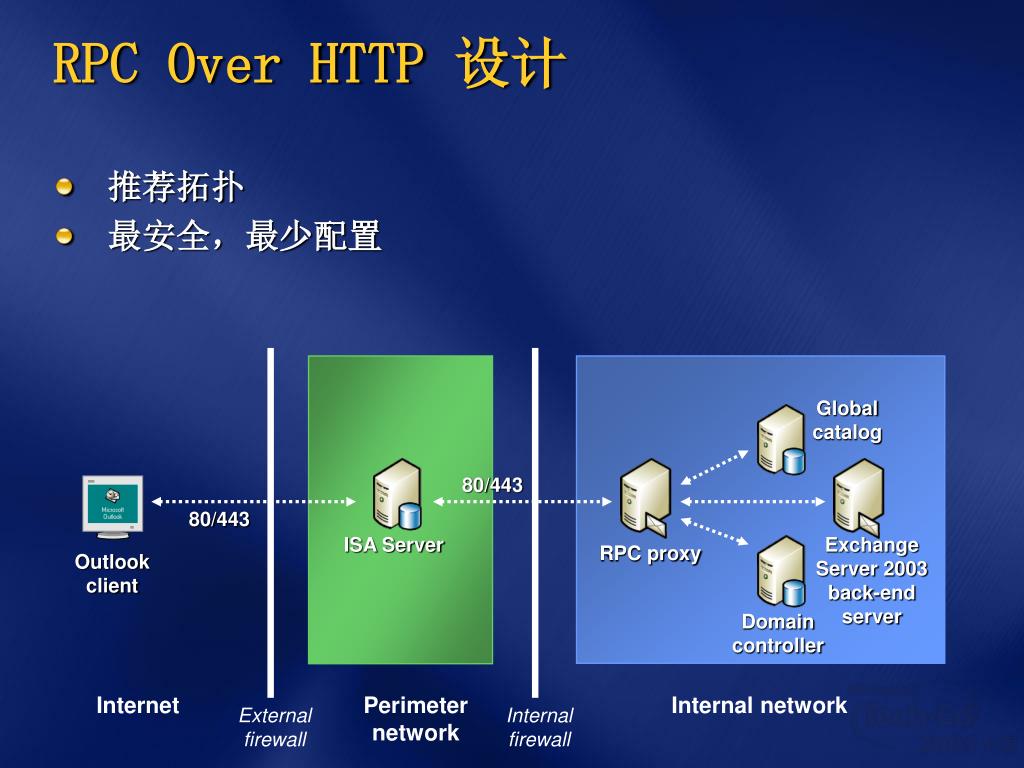

  24. Global catalog 80/443 80/443 ISA Server Exchange Server 2003 back-end server RPC proxy Outlook client Domain controller Internet Perimeter network Internal network External firewall Internal firewall RPC Over HTTP 设计 • 推荐拓扑 • 最安全，最少配置

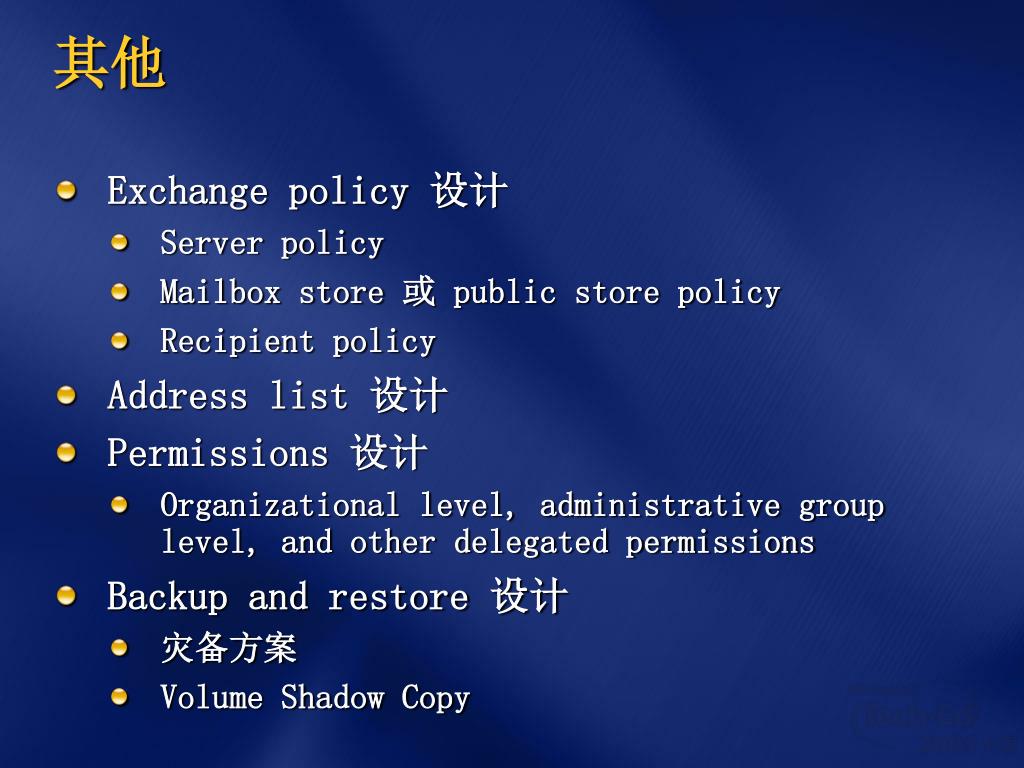

  25. 其他 • Exchange policy 设计 • Server policy • Mailbox store 或 public store policy • Recipient policy • Address list 设计 • Permissions 设计 • Organizational level, administrative group level, and other delegated permissions • Backup and restore 设计 • 灾备方案 • Volume Shadow Copy

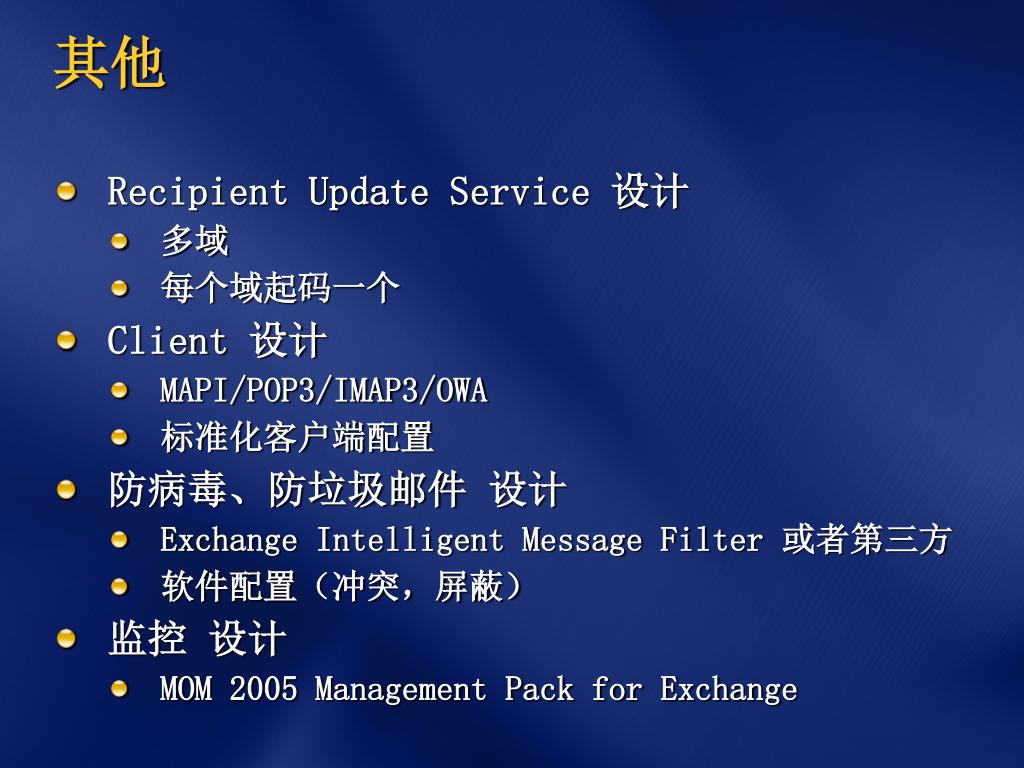

  26. 其他 • Recipient Update Service 设计 • 多域 • 每个域起码一个 • Client 设计 • MAPI/POP3/IMAP3/OWA • 标准化客户端配置 • 防病毒、防垃圾邮件 设计 • Exchange Intelligent Message Filter 或者第三方 • 软件配置（冲突，屏蔽） • 监控 设计 • MOM 2005 Management Pack for Exchange

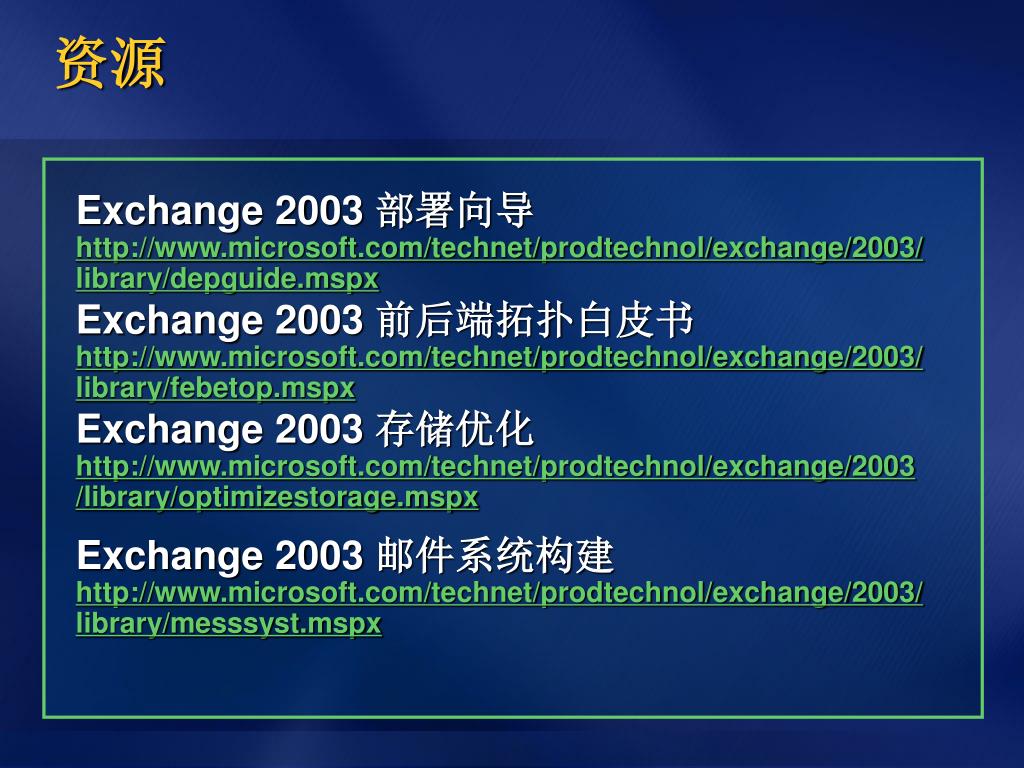

  27. Exchange 2003部署向导 http://www.microsoft.com/technet/prodtechnol/exchange/2003/library/depguide.mspx Exchange 2003 前后端拓扑白皮书http://www.microsoft.com/technet/prodtechnol/exchange/2003/library/febetop.mspx Exchange 2003 存储优化http://www.microsoft.com/technet/prodtechnol/exchange/2003/library/optimizestorage.mspx Exchange 2003 邮件系统构建http://www.microsoft.com/technet/prodtechnol/exchange/2003/library/messsyst.mspx 资源
