Anleitung Fluchtweg – Tool

Anleitung Fluchtweg – Tool. Falls Grundriss nicht digital vorhanden: Grundriss auf Papier einscannen, Digitalen Grundriss in Folie 3 einfügen, Fluchtplan durch Einfügen der Elemente aus der Legende mit den nötigen Informationen ergänzen,

Download Presentation

Anleitung Fluchtweg – Tool

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

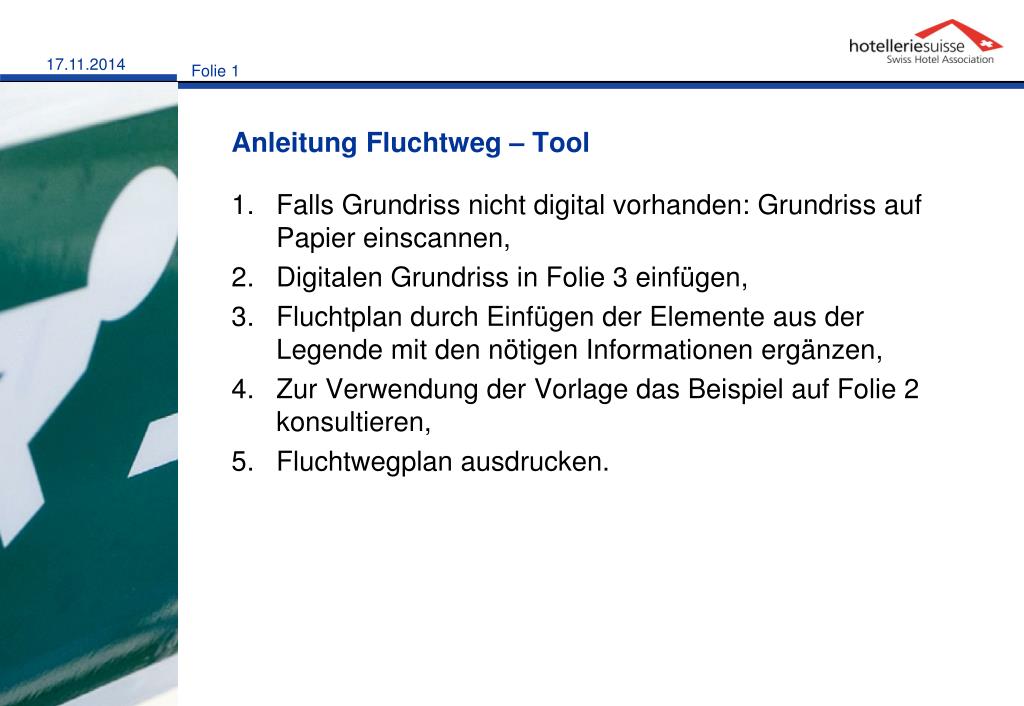

  1. Anleitung Fluchtweg – Tool • Falls Grundriss nicht digital vorhanden: Grundriss auf Papier einscannen, • Digitalen Grundriss in Folie 3 einfügen, • Fluchtplan durch Einfügen der Elemente aus der Legende mit den nötigen Informationen ergänzen, • Zur Verwendung der Vorlage das Beispiel auf Folie 2 konsultieren, • Fluchtwegplan ausdrucken.

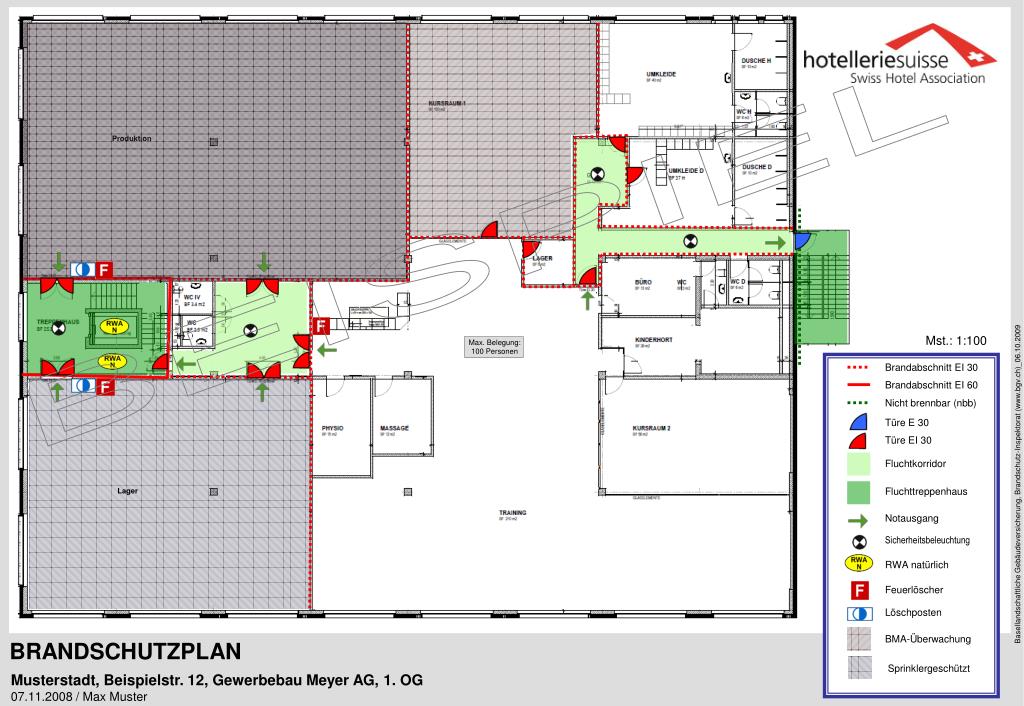

  2. Produktion BEISPIEL Mst.: 1:100 Brandabschnitt EI 30 Brandabschnitt EI 60 Nicht brennbar (nbb) Türe E 30 Türe EI 30 Fluchtkorridor Fluchttreppenhaus Lager Notausgang Max. Belegung: 100 Personen Sicherheitsbeleuchtung RWA natürlich Feuerlöscher Löschposten BMA-Überwachung Sprinklergeschützt Musterstadt, Beispielstr. 12, Gewerbebau Meyer AG, 1. OG 07.11.2008 / Max Muster BRANDSCHUTZPLAN

  3. Legende zum Anpassen BMZ FBA FBA BMZ SPZ SPZ Max. Belegung: XXX Personen Max. Belegung: XXX Personen Lagerart: Regallager Lagerhöhe bis OK Lagergut: XX m Lagerart: Regallager Lagerhöhe bis OK Lagergut: XX m Brandlast: XXX MJ / m2 Brandlast: XXX MJ / m2 Brandabschnitte Brandbekämpfung Feuerlöscher Brandabschnitt EI 30 Brandabschnitt EI 60 Löschposten Brandabschnitt EI 90 LöWa-Einspeisungs- bzw. Entnahmestelle Rauchabschnitt E 30 Rauchabschnitt E 60 Sondermassnahmen Nicht brennbar (nbb) Sprinklergeschützt Türe E 30 Brandmelderüberwacht Türe E 30-C Türe EI 30 Sprinklerzentrale Türe EI 30-C Brandmeldezentrale Feuerwehr - Bedien- und Anzeigeeinheit Fluchtwege Brandfallsteuerung Fluchtkorridor Feuerwehr-Aufzug Fluchttreppenhaus Gefahrenkennzeichnung Fluchtrichtung/Notausgang Ex-Zone Sicherheitsbeleuchtung Elektroinstallation > 1000 V Entrauchung Entzündliche Stoffe RWA mechanisch RWA natürlich Komprimierte Gase RWA-Bedienstelle Umweltgefahren Explosionsgefahren Mst.: 1:XXX Brandfördernde Stoffe Toxische Stoffe BRANDSCHUTZPLAN Ort, Strasse Nr, Betrieb, Stockwerk Datum / Ersteller Ätzende Stoffe Mst.: 1:XXX
