  1. 数字图像处理Digital Image Processing 陈荣钦 chen_rongqin@163.com

  2. 课程介绍 “One picture is worth more than ten thousand words” 人类离不开图像，计算机图像技术渗透到各个科技领域，百闻不如一见。画面比文字更形象生动，人类70%以上信息来自视觉

  3. 学好图像处理能干什么 • 图像处理在整个信号处理里面就业形势最好 • 模式识别目前大部分都是基于图像的模式识别 • 图像处理是计算机视觉和视频处理的基础 • 医学图像是一个比较热门的方向 • 图像处理对编程的要求较高，可以去软件公司 • 主要大公司： • 图像和视频搜索：微软、google、yahoo和百度 • 医学图像：Simens、GE、飞利浦和柯达 • 所有与图像（静止或者运动图像）有关的公司都是选择。比如数码相机、显微镜成像、超声成像、工业机器人控制、显示器、电视、遥感等等

  4. 课程作业 • 1. 数字图像领域的英文论文阅读 • 2. 代码和程序演示，并完成报告 • 图形图像在线学习提供在线学习、作业提交等功能，网址： www.jsj.tzc.edu.cn/teacher/crq • E-mail: chen_rongqin@163.com

  5. 课程报告（Prensentation） • 形式： • 采用PPT演示，并作演讲报告 • 回答同学提问 • 5位同学组成委员会评分 • 内容： • 通过编写程序，对其中的框架、要点、算法等作分析报告，每个同学的内容都不能相同 • 或者通过对图像领域的某类问题进行深入的综述 • 时间： • 从第6周开始，每周有2位同学分别作报告 • 师范类同学由于实习优先安排 • 报告时间限时10分钟内

  6. 课程考核 • 平时成绩（占40%）： • 论文阅读（翻译或者总结报告） • 程序＋总结报告 • 课程演讲和讨论 • 考勤 • 期末考查（占60%）： • 以概念和问题分析为主

  7. 参考资料 “Digital Image Processing”, Rafael C. Gonzalez & Richard E. Woods, Addison-Wesley, 2002 数字图像处理（第二版）， Rafael C. Gonzalez & Richard E，阮秋琦等译； 电子工业出版社，2002

  8. 参考资料 VC++图像处理程序设计（第2版），杨淑莹主编； 清华大学，北京交通大学出版社 数字图象处理编程入门 ， 吕风军编著； 清华大学出版社，1999

  9. 绪论 • 本节内容： • 什么是数字图像? • 什么是数字图像处理? • 图像处理的历史 • 数字图像处理的研究现状 • 数字图像处理中的关键问题 • 数字图像的未来

  10. 什么是数字图像? • 将一幅二维的图像通过有限个离散点来表示就成为了数字图像，其中的每个点称为图像元素，即像素。

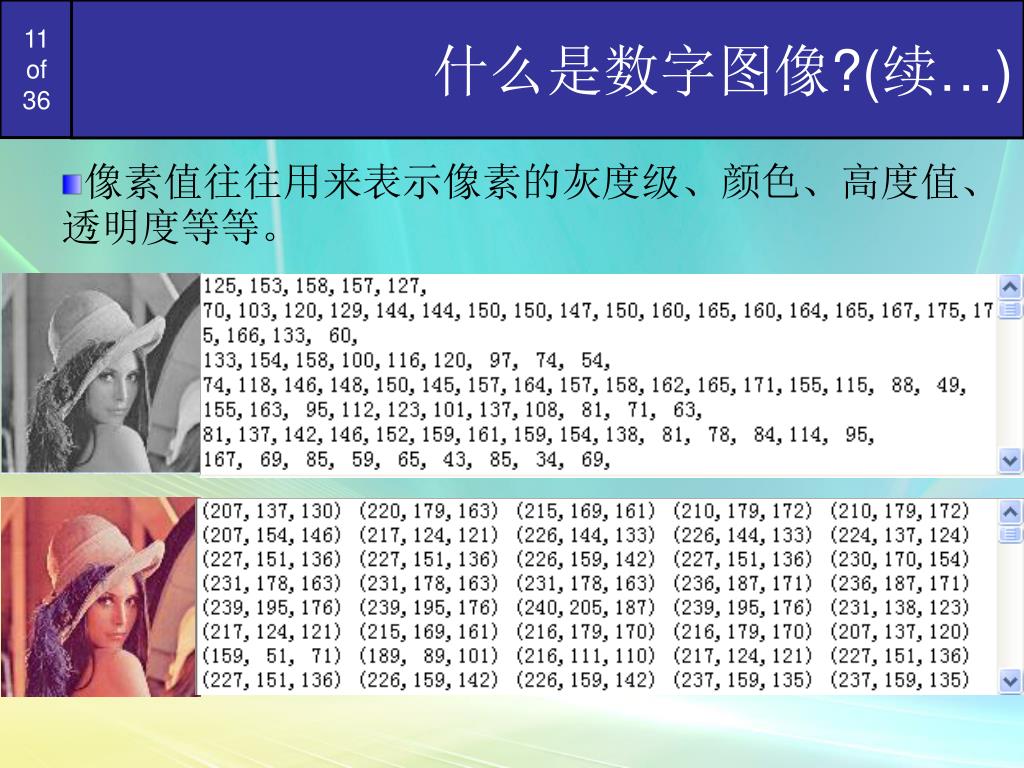

  11. 什么是数字图像?(续…) • 像素值往往用来表示像素的灰度级、颜色、高度值、透明度等等。

  12. 什么是数字图像?(续…) 1 pixel • 注意：“digitization”表示数字图像是现实中图像的近似值。 • 在图像处理软件中，使用放大工具，对图像的局部进行观察时

  13. 什么是数字图像?(续…) • 一般的，图像格式包括: • 每像素1个样值 (B&W or Grayscale) • 每像素3个样值 (Red, Green, and Blue) • 每像素4个样值(Red, Green, Blue, and “Alpha”, a.k.a. Opacity)

  14. 什么是数字图像处理? • 数字图像处理的两个主要任务： • 如何利用计算机来改进图像的品质以便于人类视觉分析； • 对图像数据进行存储、传输和表示，便于计算机自动化处理。 • 图像处理的范畴是一个受争论的话题，因此也产生了其他的领域比如图像分析和计算机视觉等等。 • 图像处理和计算机图形学的结合日益紧密，后者长期受到计算机游戏的推动

  15. 数字图像处理的历史 早期的数字图像 • 20世纪20年代: 最早的应用之一是报纸业 • Bartlane 电缆图片传输系统； • 通过海底电缆将图像从伦敦传往纽约； • 为了使用电缆传输，图像需要首先编码，并在接收端通过电报打印机进行重构。

  16. 数字图像处理的历史(续…) 改进后的数字图像 早期15级色调的数字图像 • 20世纪20年代中期到末期: 改进Bartlane 系统后，图像质量得到了提高 • 打印过程采用了新的光学还原技术 • 增加了图像的灰度等级

  17. 数字图像处理的历史(续…) 由“旅行者7号”登陆前拍摄的图像 • 20世纪60年代: 由于信息技术的快速发展，出现了一批数字图像处理 • 1964: “旅行者7号”拍摄的图像通过计算机进行处理并提高了图像质量； • 此技术也在阿波罗载人登月飞行等空间探测器中得到应用。

  18. 数字图像处理的历史(续…) • 20世纪70年代: 数字图像处理开始应用于医学领域 • 1979: Godfrey N. Hounsfield先生以及Allan M. Cormack 教授由于发明了“断层（CT）技术” ，共同获得了诺贝尔医学奖，其背后的思想是计算机轴向断层技术(ComputerisedAxialTomography (CAT))

  19. 数字图像处理的历史(续…) • 20世纪70年代末:随着人工智能的兴起和发展，开始计算机视觉的研究，由2D图象中获取3D空间信息

  20. 数字图像处理的历史(续…) • 20世纪80年代至今：数字图像处理技术呈爆炸性发展，如今已在大量领域担负着大量的工作： • 图像增强/恢复 • 艺术级效果 • 医学可视化 • 工业检验 • 法律执行 • 人机交互

  21. 举例： 图像增强 • DIP技术最常见的用处是：提高质量，消除噪音等等

  22. 举例： Hubble 望远镜 • 1990年发射的“哈勃”号太空望远镜能够拍摄超远距离的物体，但是由于镜子出现误差，拍摄到的图像就失去了价值，而借助于图像处理技术便可以修复

  23. 举例：艺术效果 • 艺术效果是指通过特效或者图像合成等方法，使得图像具有更强的视觉效果

  24. 举例：医学 • 通过MRI（核磁共振）扫描到的犬类心脏切片，我们可以找出其中各种组织的边界线: • 灰度图表示组织密度 • 使用合适的滤波器来增强边缘 取自狗心脏的原始MRI图像 边缘检测图像

  25. 举例：GIS • 地理信息系统（Geographic Information Systems，GIS)，数字图像处理技术广泛用于： • 气象学 • 地形分类 • 操作卫星图像

  26. 举例：GIS(续…) • 全球夜间灯光数据集 • 可以提供全球人类居住区的汇总情况 • 不难想象这些数据需要进行分析和处理

  27. 举例：GIS(续…) • 遥感图像： • 农业普查 • 森林覆盖计算 • 水利工程等的客观估计计算 • 森林火灾监护－－客观反映火灾情况、面积

  28. 举例：工业检验 • 操作人员需要花费大量的精力，却又慢又不可靠； • 使用机器代替； • 工业可视化系统广泛应用于各类产业

  29. 举例：印刷电路板检测 • 印刷电路板检测(Printed Circuit Board inspection, PCB) • 使用机器检测零件是否完整以及焊接是否合格 • 常规成像和X光成像相结合

  30. 举例：法律执行 • 图像处理技术被法律执行者广泛采用 • 高速相机或者自动收费系统用于牌照识别 • 指纹识别 • 闭路电视(Close Circuit Television, CCTV)中图像的增强

  31. 举例：HCI • 使得人机交互（Human Computer Interaction）变得更加自然 • 面部识别 • 手势识别

  32. 数字图像处理的关键步骤 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  33. 数字图像处理的关键步骤：图像采集 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  34. 数字图像处理的关键步骤：图像增强 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  35. 数字图像处理的关键步骤：图像复原 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  36. 数字图像处理的关键步骤：形态学处理 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  37. 数字图像处理的关键步骤：分割 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  38. 数字图像处理的关键步骤：对象识别 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  39. 数字图像处理的关键步骤：表示&描述 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示与描述 问题域 彩色图像处理 图像压缩

  40. 数字图像处理的关键步骤：图像压缩 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  41. 数字图像处理的关键步骤：彩色图像处理 图像复原 形态学处理 图像增强 分割 图像采集 对象识别 表示&描述 问题域 彩色图像处理 图像压缩

  42. 数字图像的未来 • 图像处理的发展朝着高速、高分辨率、立体化、多媒体化、智能化和标准化方向发展。围绕着HDTV（高清晰度电视）的研制将开展实时图像处理的理论及技术研究 • 图像、图形相结合朝着三维成像或多维成像的方向发展 • 硬件芯片研究 • 新理论与新算法研究

  43. 小结 • 我们已经学习了： • 什么是数字图像? • 什么是数字图像处理? • 数字图像处理的历史 • 举例说明数字图像处理的现状 • 数字图像处理中的关键步骤 • 数字图像的发展前景 • 下节课我们来看看它们是如何工作的…
